Цель работы: ознакомиться с интерфейсом и функциональными возможностями AutoCAD 2020, используемыми при 2-D моделировании.

Ход работы:

1. Выполним упражнения из пункта 16 методических указаний:

1. Создадим 3 дополнительных угла полярного отслеживания: 60, 75 и 120 градусов.

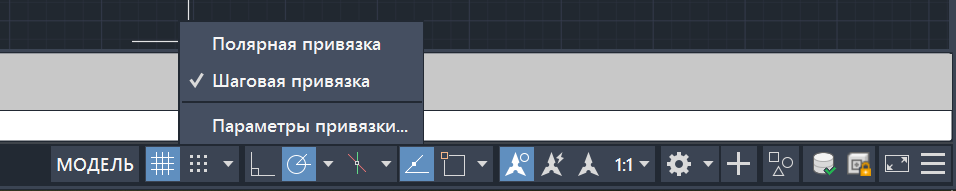

Для этого нажмем правой кнопкой мыши на строку состояния и выберем опцию контекстного меню Параметры привязки (рис.1).

Рисунок 1 – Строка состояния

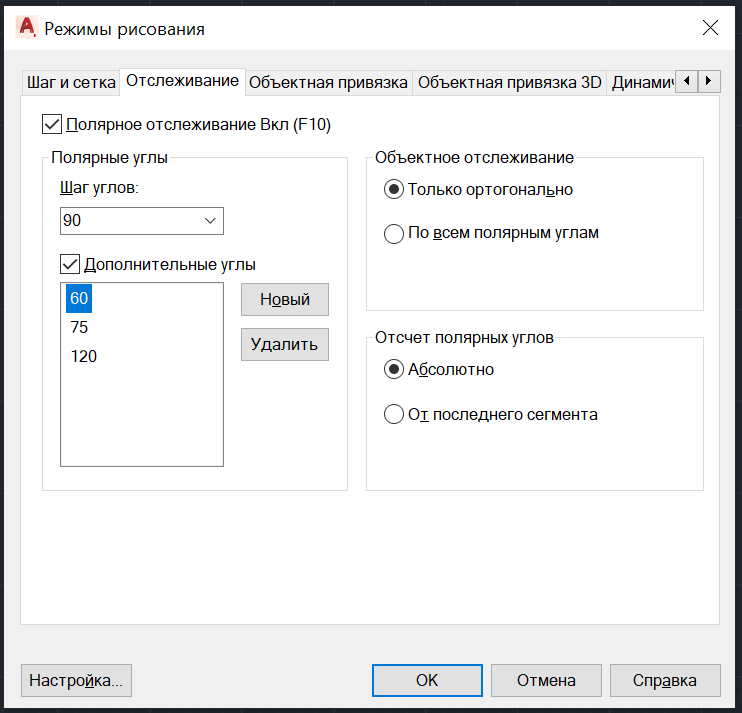

Далее в появившемся меню выберем вкладку Отслеживание и, поставив галочку в пункте Дополнительные углы, добавим углы отслеживания 60, 75, 120 градусов (рис.2).

Рисунок 2 – Добавление дополнительных углов отслеживания

Покажем, как влияет полярное отслеживание на геометрические построения. Выключим дополнительные углы полярного отслеживания и попробуем построить отрезок. Как видно из рисунка 3, привязки при наклоне отрезка на 60, 75 и 120 градусов не происходит.

Рисунок 3 – Построения при отключенных дополнительных углах полярного отслеживания

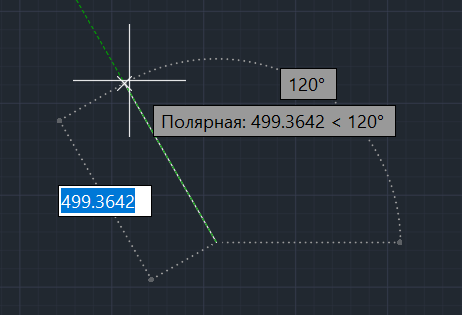

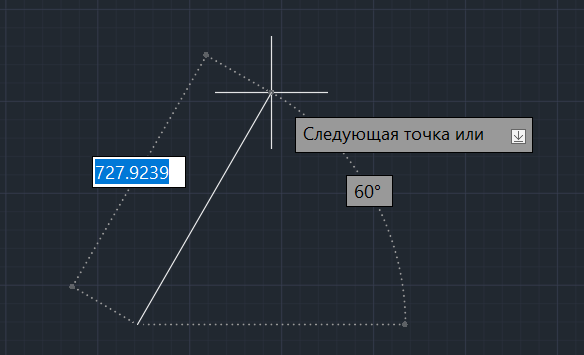

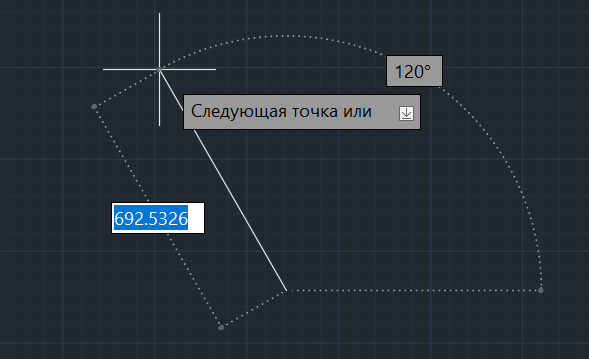

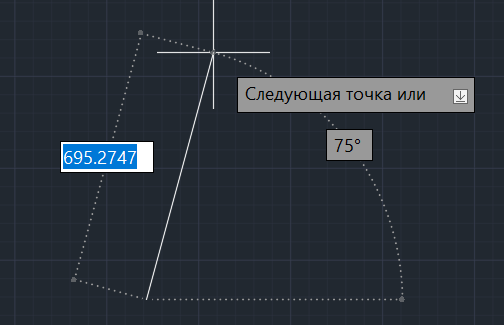

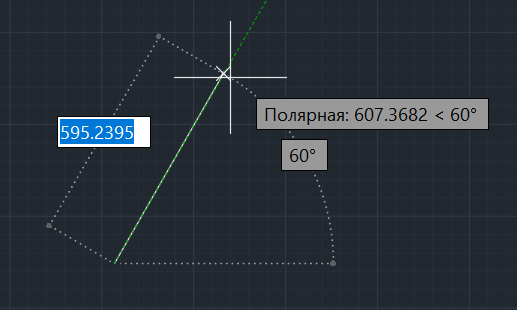

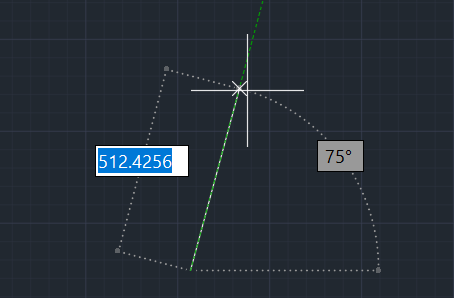

Включим дополнительные углы полярного отслеживания. Как видно из рисунка 4, при наклоне отрезка на соответствующие углы происходит привязка, что упрощает построения.

Рисунок 4 – Построения при включенных дополнительных углах полярного отслеживания

2. Пользуясь командой ОТРЕЗОК, построим два прямоугольника со сторонами 500 и 1000мм в абсолютных и относительных декартовых координатах. Первый прямоугольник построим из начала координат (0,0), а второй – из точки (500, 1000). Команды для построения первого прямоугольника в абсолютных координатах: ОТРЕЗОК

(0,0)

(500,0)

(500,1000)

(0,1000)

ЗАМКНУТЬ

Теперь измерим площадь и периметр получившегося прямоугольника. Для этого воспользуемся командой ИЗМЕРИТЬГЕОМ, выберем параметр П и выделим все углы нашего прямоугольника. Измеренные площадь и периметр представлены на рисунке 5.

Рисунок 5 – Площадь и периметр первого прямоугольника

Команды для построения второго прямоугольника в относительных координатах

ОТРЕЗОК

(500,1000)

(@0,-1000)

(@-500,0)

(@0,1000)

ЗАМКНУТЬ

Аналогично предыдущему прямоугольнику, измерим площадь и периметр. Измеренные площадь и периметр представлены на рисунке 6.

Рисунок 6 – Площадь и периметр второго прямоугольника

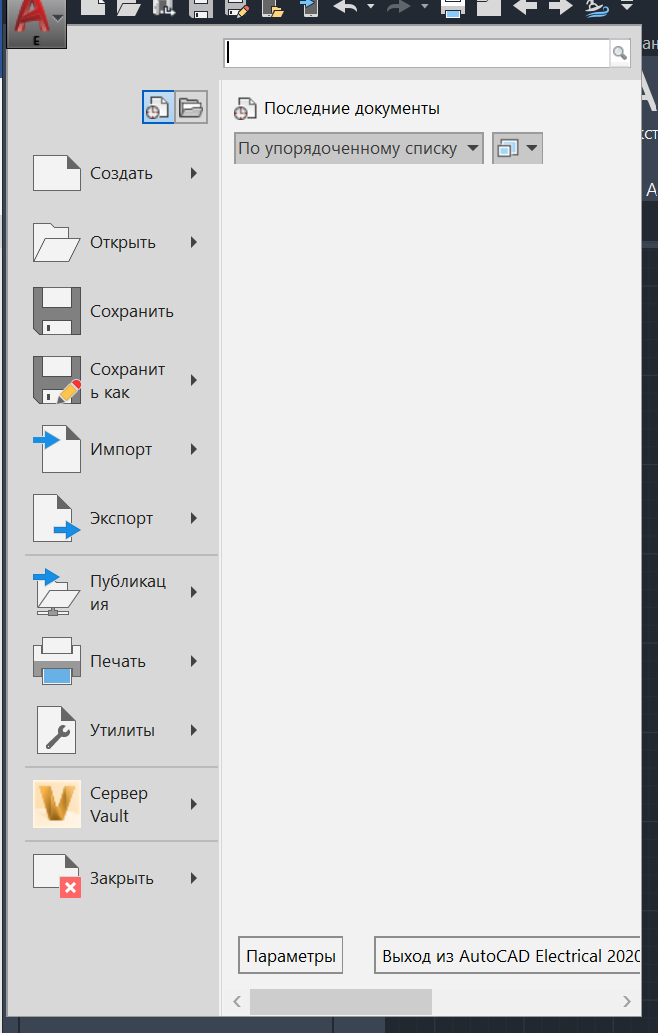

3. Настроим автосохранение чертежа каждые 8 минут. Для этого откроем окно Параметры, которое находится в меню Файл (рис.7).

Рисунок 7 – Местонахождение окна Параметры

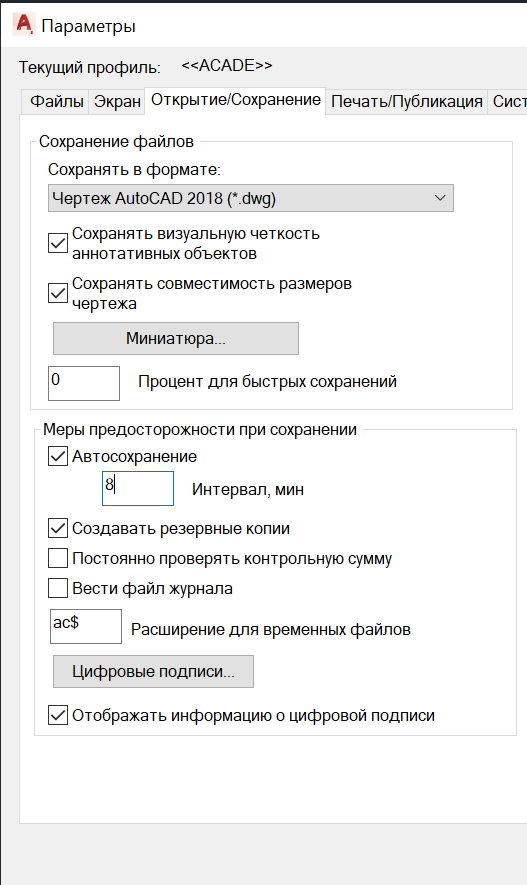

Во вкладке Открытие/Сохранение изменим время автосохранения на 8 минут (рис.8).

Рисунок 8 – Изменение параметров автосохранения

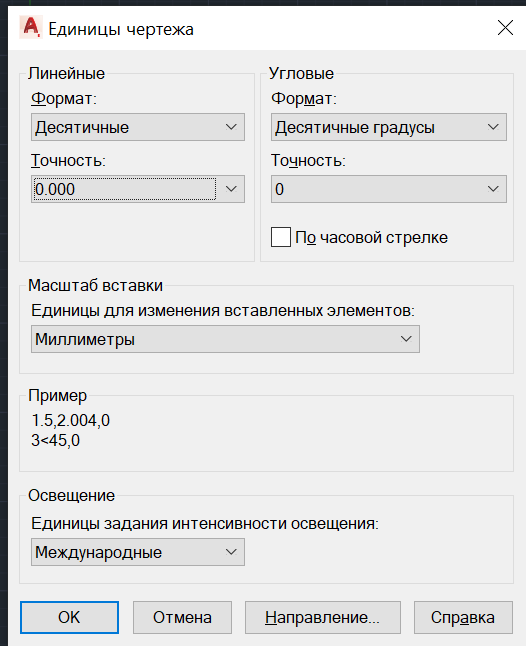

4. Установим точность линейных единиц чертежа в три знака после запятой. Для этого введем в командной строке ЕДИНИЦЫ и в открывшемся окне поменяем точность на три знака после запятой (рис.9).

Рисунок 9 – Изменение точности линейных единиц чертежа

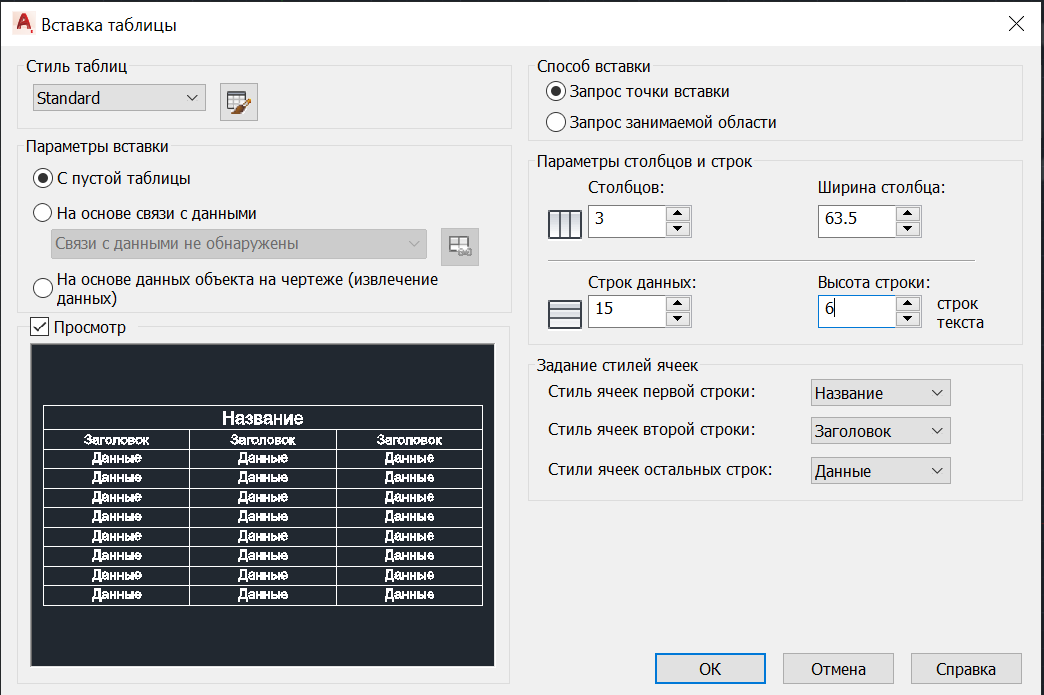

5. Вставим на чертеж таблицу с 3 столбцами и 15 строками данных, а также установим высоту текста используемого стиля таблицы 6. Для этого воспользуемся командой ТАБЛИЦА. В появившемся окне укажем количество столбцов и строк, а также высоту текста (рис.10).

Рисунок 10 – Создание таблицы

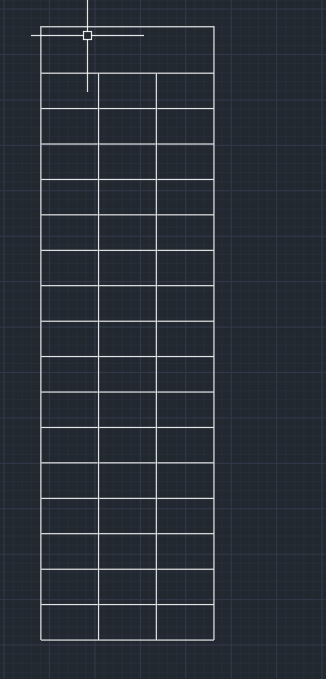

Созданная таблица представлена на рисунке 11.

Рисунок 11 – Созданная таблица

6. Создадим в пространстве модели область построения в виде прямоугольника формата А3 (297х420мм), типом линий ISO штриховая и весом линий 0.5мм. Для этого сначала построим прямоугольник с указанными размерами, затем с помощью команды ОБЛАСТЬ создадим из него область построения, далее в свойствах объекта выберем соответствующий тип линий и их вес (рис. 12).

Рисунок 12 – Свойства области построения

Построим в созданной области отрезок, окружность, дугу окружности (рис.13). Для этого воспользуемся панелью Рисование.

Рисунок 13 – Отрезок, окружность, дуга окружности

Построим прямоугольник с фасками. Для этого после выбора на панели Рисование прямоугольника введем команду ФАСКА и выберем значение фаски, равное 2мм. Результат представлен на рисунке 14.

Рисунок 14 – Прямоугольник с фасками

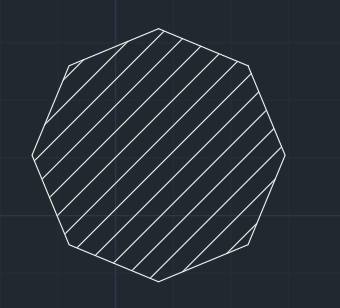

Построим заштрихованный восьмиугольник. Для этого на панели Рисование выберем Полигон, зададим число сторон, равное восьми и выберем вписанный в окружность. Для того, чтобы заштриховать восьмиугольник выберем на панели Рисование пункт Штриховка, укажем точку внутри восьмиугольника и выберем тип штриховки – ANSI31. Результат представлен на рисунке 15.

Рисунок 15 – Заштрихованный восьмиугольник

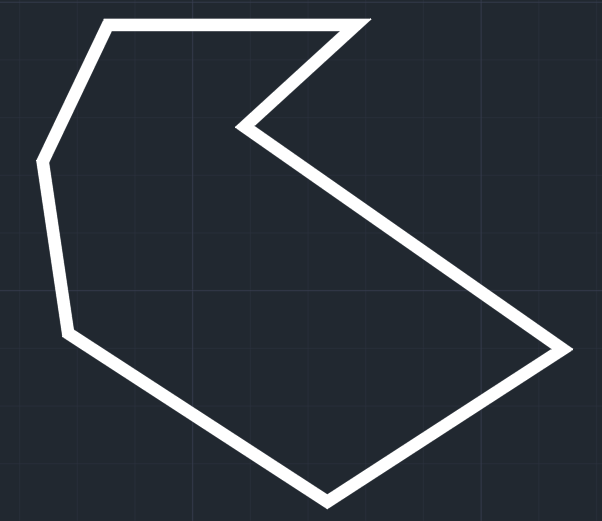

Построим полилинию с заданной толщиной. Для этого воспользуемся командой ПЛИНИЯ, укажем начальную точку, а затем с помощью команды ШИРИНА укажем толщину, равную 2мм. Результат представлен на рисунке 16.

Рисунок 16 – Полилиния с толщиной 2мм

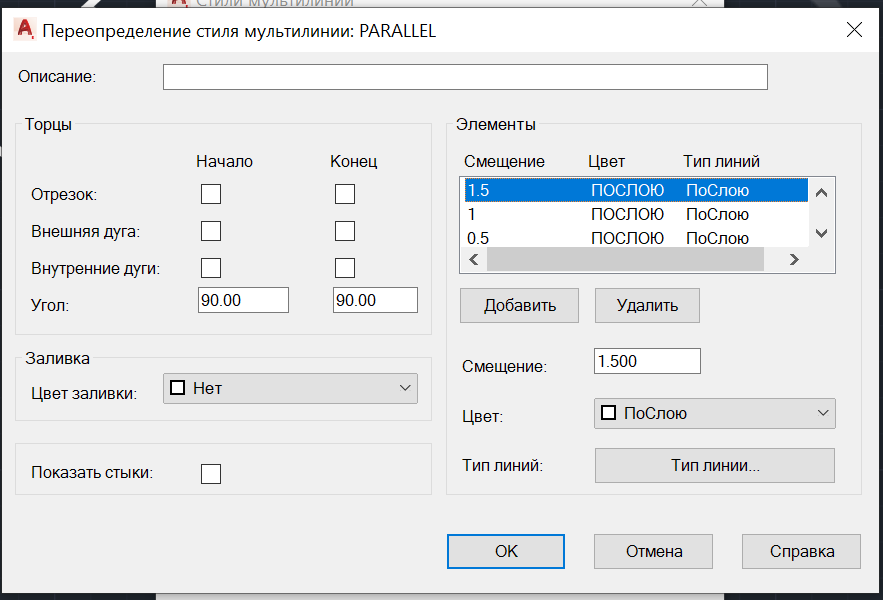

Построим мультилинию из 7 параллельных линий. Для этого необходимо сначала создать стиль мультилинии. Воспользуемся командой МЛСТИЛЬ и создадим стиль PARALLEL, содержащий 7 параллельных мультилиний, смещенный относительно друг друга на 0,5мм (рис.17).

Рисунок 17 – Создание стиля мультилинии

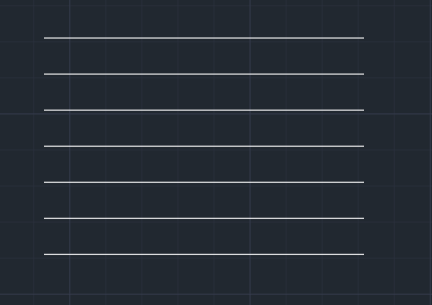

Теперь построим непосредственно мультилинию. Результат построения представлен на рисунке 18.

Рисунок 18 – Мультилиния

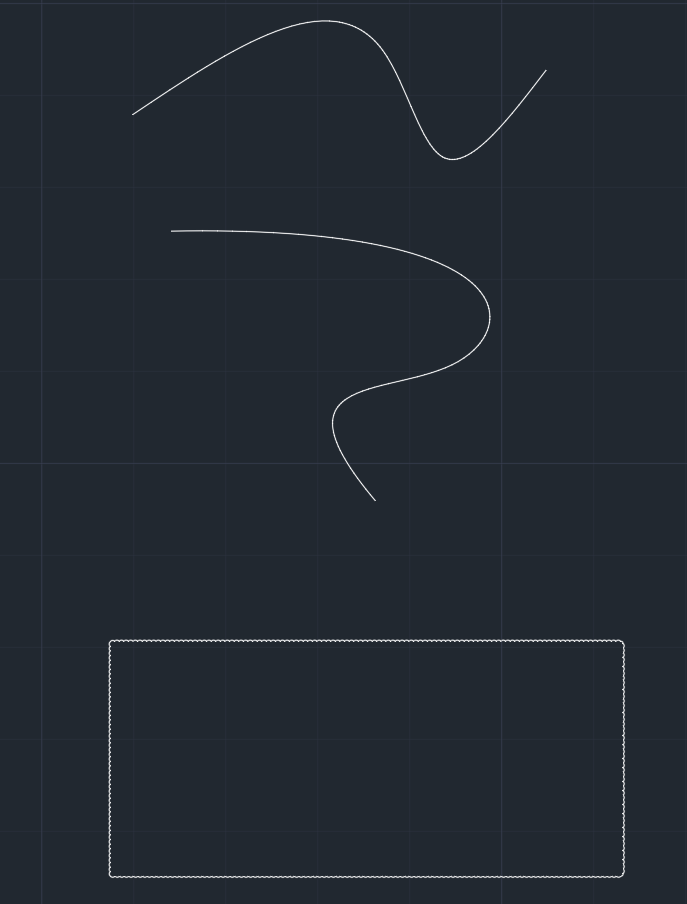

Построим сплайны обоих видов, а также пометочное облако. Для этого воспользуемся панелью Рисование. Результат построения представлен на рисунке 19.

Рисунок 19 – Сплайн по определяющим точкам, сплайн по управляющим вершинам, пометочное прямоугольное облако

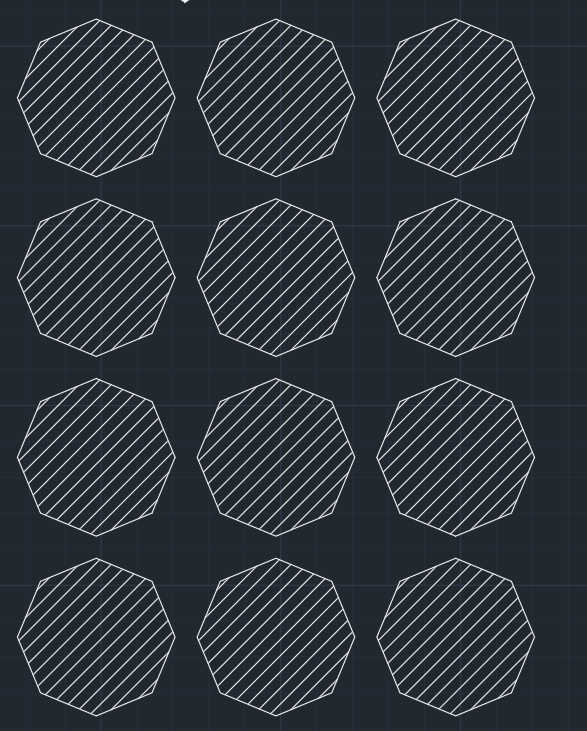

7. Выполним массив 4х3 и зеркальное отображение заштрихованного многоугольника. Начнем с массива. Для построения массива воспользуемся командой МАССИВ, тип – прямоугольный, количество строк – 4, количество столбцов – 3. Результат представлен на рисунке 20.

Рисунок 20 – Массив 4х3

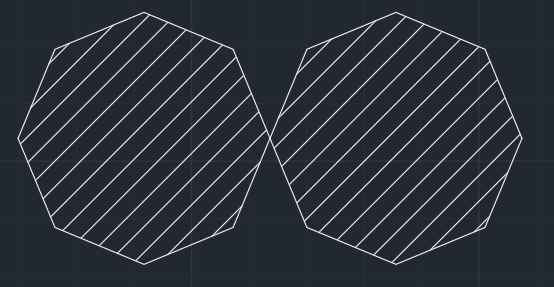

Теперь выполним зеркальное отображение восьмиугольника. Для этого воспользуемся командой ЗЕРКАЛО, затем выберем не удалять исходный объект. Результат представлен на рисунке 21.

Рисунок 21 – Зеркальное отображение

8. Опишем выполнение команды ПЕРЕНЕСТИ панели Редактирование и приведем пример её использования. Команда выполняет перемещение выделенных объектов в заданном направлении. Направление может быть как задано в виде координат, так и вручную с помощью движения мыши. В качестве примера выполним перемещение восьмиугольника с его зеркальным отражением на 20 мм наверх. Для этого выберем объекты, которые необходимо перенести, а затем в командную строку введем ПЕРЕНЕСТИ. В качестве базовой точки выберем точка соприкосновения двух восьмиугольников, затем потянем курсор мыши наверх и в появившемся окне для ввода координат введем 20. Таким образом, мы перенесли наши объекты на 20мм вверх.

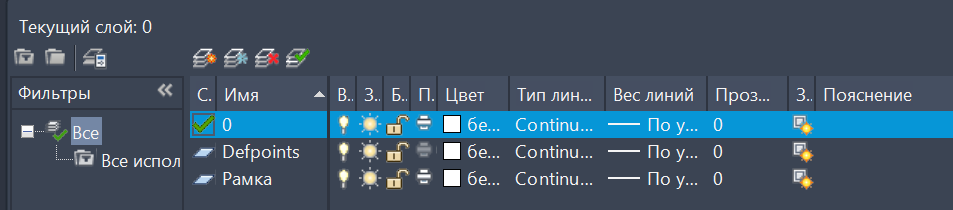

9. Создадим новый слой с именем Рамка и занесем в него созданный в пункте 6 контур области построения. Для этого зайдем в свойства слоя и создадим там новый слой Рамка (рис.22).

Рисунок 22 – Создание нового слоя

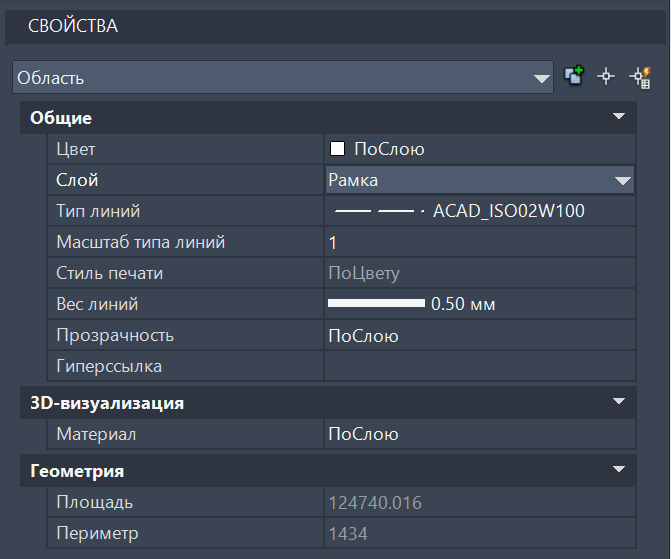

Теперь выделим контур построения и в его свойствах вместо слоя 0 выберем слой Рамка (рис.23).

Рисунок 23 – Свойства области построения

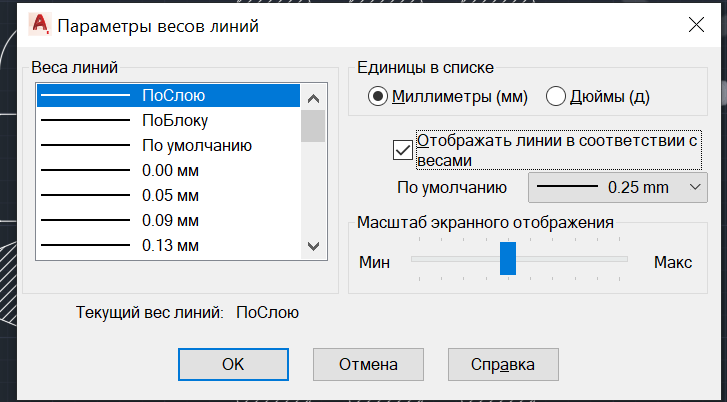

10. Включим отображение линий в соответствии с весами. Для этого воспользуемся командой ВЕСЛИНИЙ и поставим галочку в окне Отображать линии в соответствии с весами (рис.24).

Рисунок 24 – Отображение линий в соответствии с весами

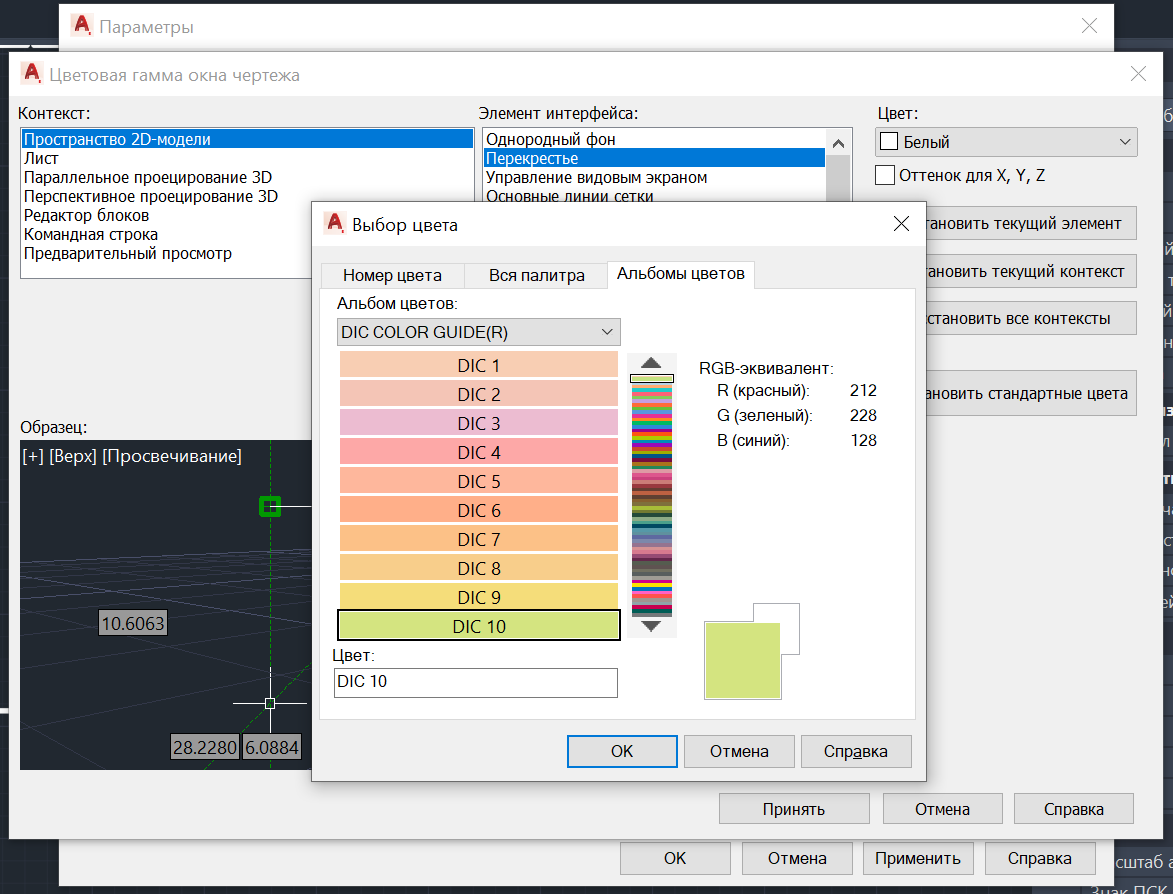

11. Изменим цвет перекрестья на цвет с номером 10. Для этого в меню выберем пункт Параметры -> Экран -> Цвета -> Перекрестье -> Выбор цвета -> Альбомы цветов. В появившемся окне выберем цвет DIC 10 (рис.25).

Рисунок 25 – Изменение цвета перекрестья

2. Практическое задание

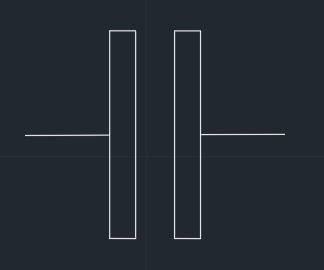

В качестве практического задания необходимо выполнить чертеж конденсаторов с обозначениями и поясняющими надписями. В качестве примера создания блока приведем электролитический неполяризованный конденсатор. Для создания блока выполним следующий алгоритм: 1) Начертим сам элемент согласно ГОСТ 2.728-74. Результат представлен на рисунке 26.

Рисунок 26 – Чертеж конденсатора

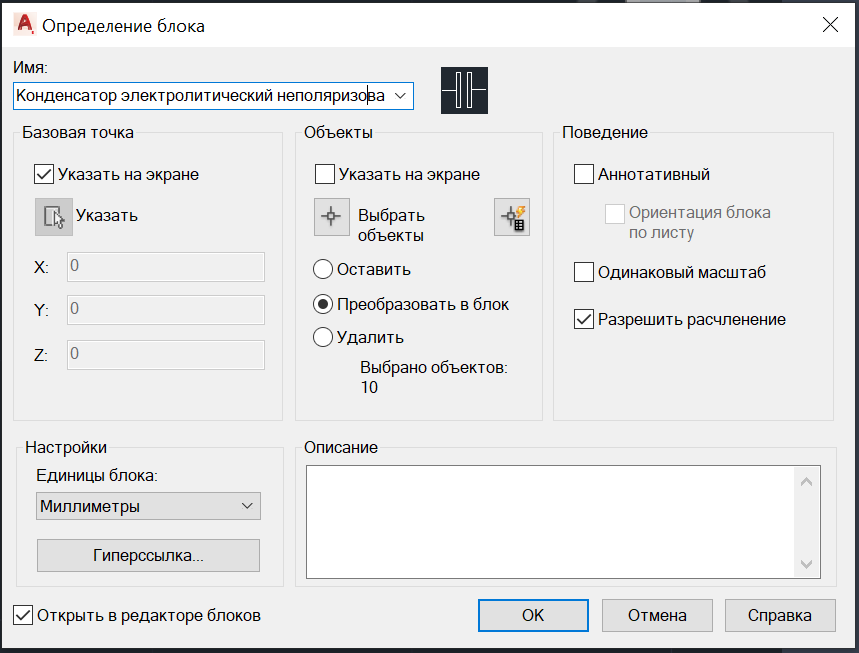

2) Теперь выделим чертеж и введем команду БЛОК. В открывшемся окне введем название блока, поставим галочку в окне Указать на экране для того, чтобы указать базовую точку (рис. 27). В качестве базовой точки укажем левый вывод конденсатора. Также поставим галочку в окне Открыть в редакторе блоков.

Рисунок 27 – Окно создания блока

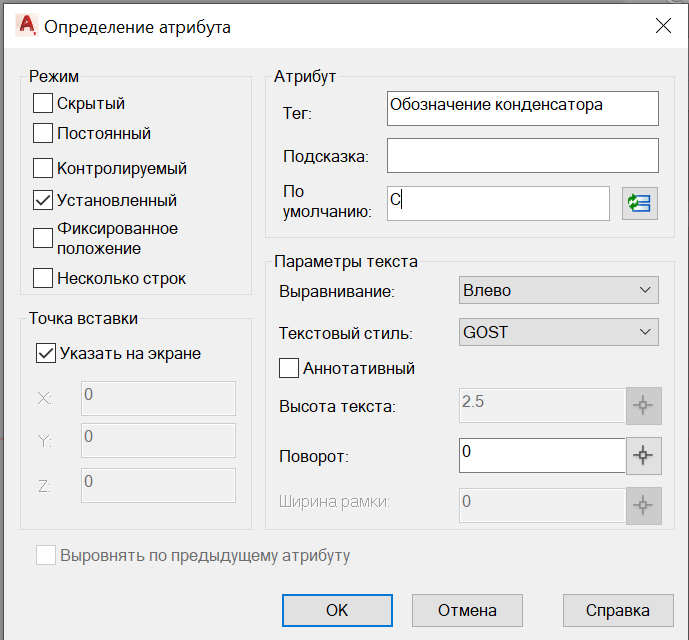

3) В открывшемся редакторе блоков откроем пункт меню Определение атрибута. В появившемся окне введем тег, значение по умолчанию, выберем стиль текста и поставим галочку в окне Установленный (рис.28).

Рисунок 28 – Создание атрибута блока

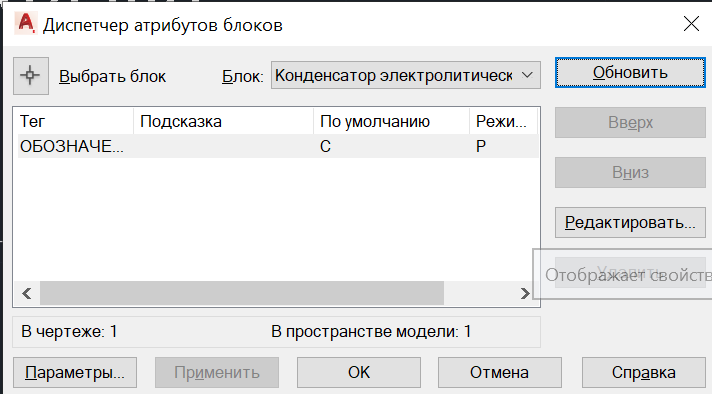

4) Закроем редактор блоков, сохраним изменения. Теперь, чтобы атрибут блока отобразился, откроем меню Диспетчера атрибутов блока, выберем наш блок и нажмем обновить (рис.30).

Рисунок 30 – Диспетчер атрибутов блока

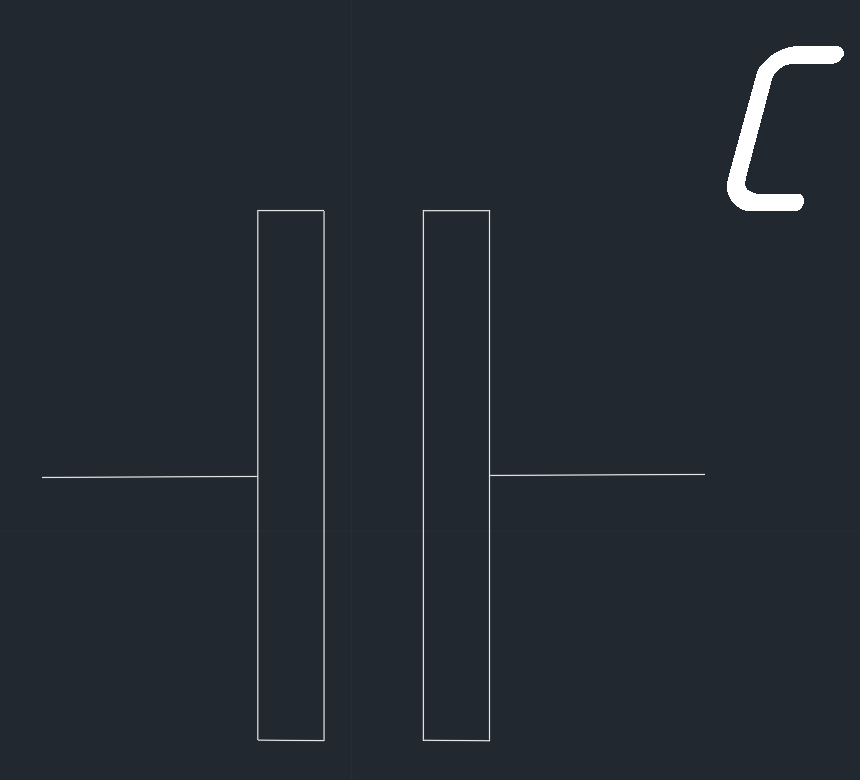

5) Получившийся результат представлен на рисунке 31.

Рисунок 31 – Блок конденсатора с атрибутом

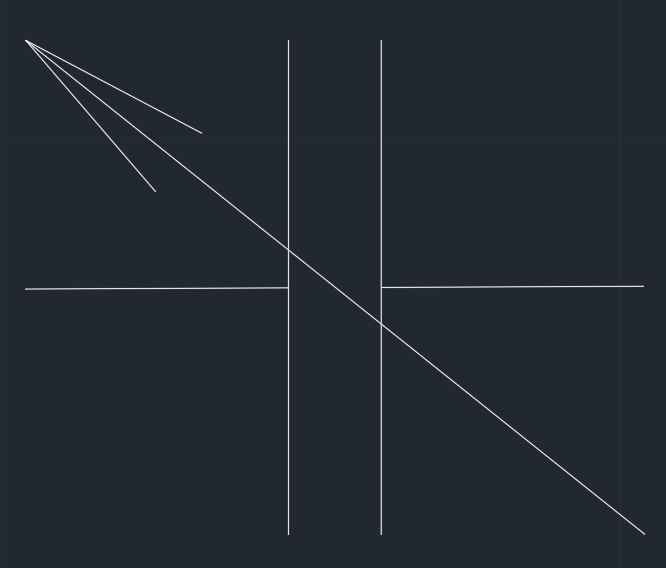

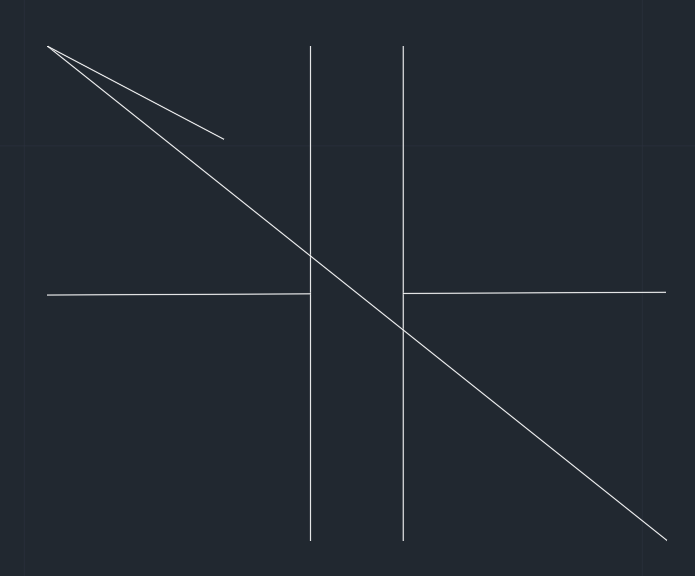

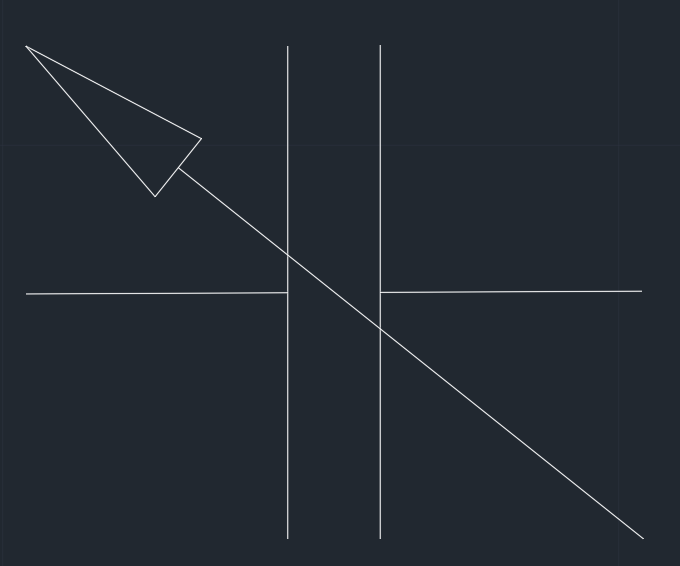

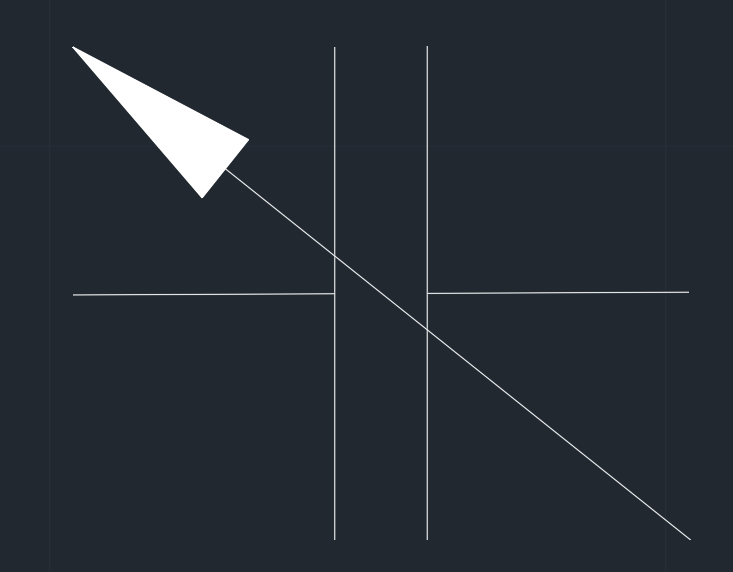

Аналогично, создадим все остальные блоки конденсаторов. Обратим внимание на создание конденсатора переменной емкости. Так как в AutoCAD 2020 не предусмотрен инструмент Стрелка, то стрелку в изображении данного конденсатора создадим с помощью команды ЗЕРКАЛО. Сначала начертим одну часть стрелки, затем отзеркалим её, удалим все лишнее и заштрихуем типом штриховки SOLID (рис.32). Штриховка должна происходить непосредственно в редакторе блоков.

Рисунок 32 – Изображение стрелки

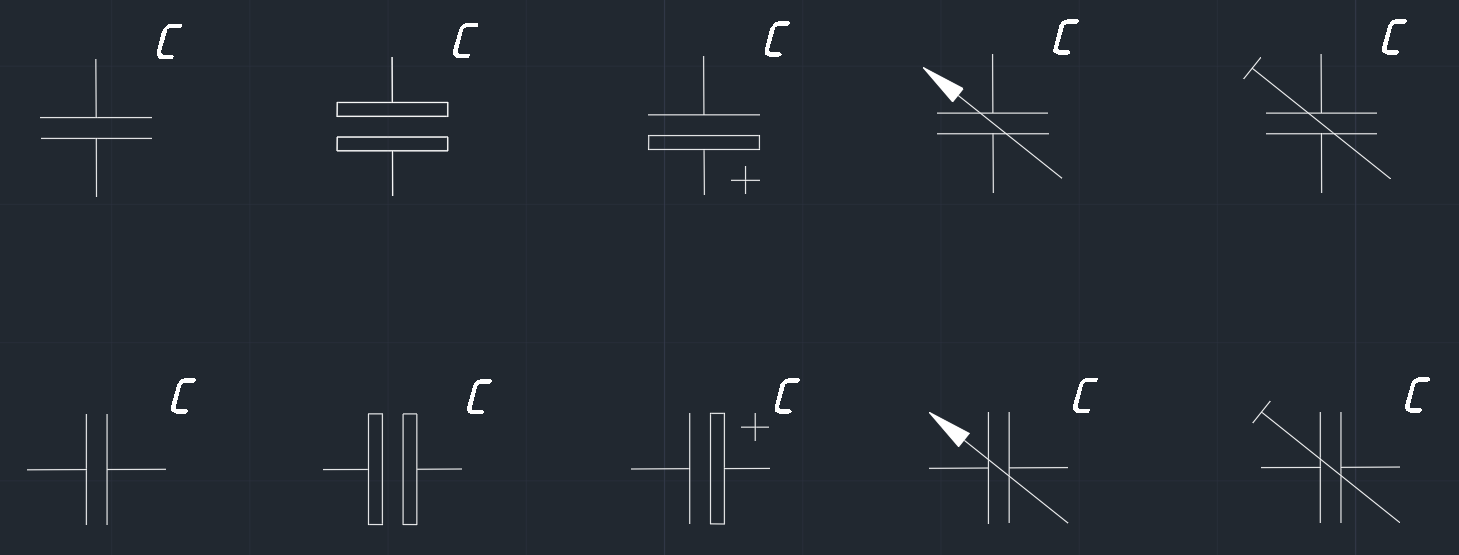

Все блоки конденсаторов представлены на рисунке 33.

Рисунок 33 – Блоки конденсаторов

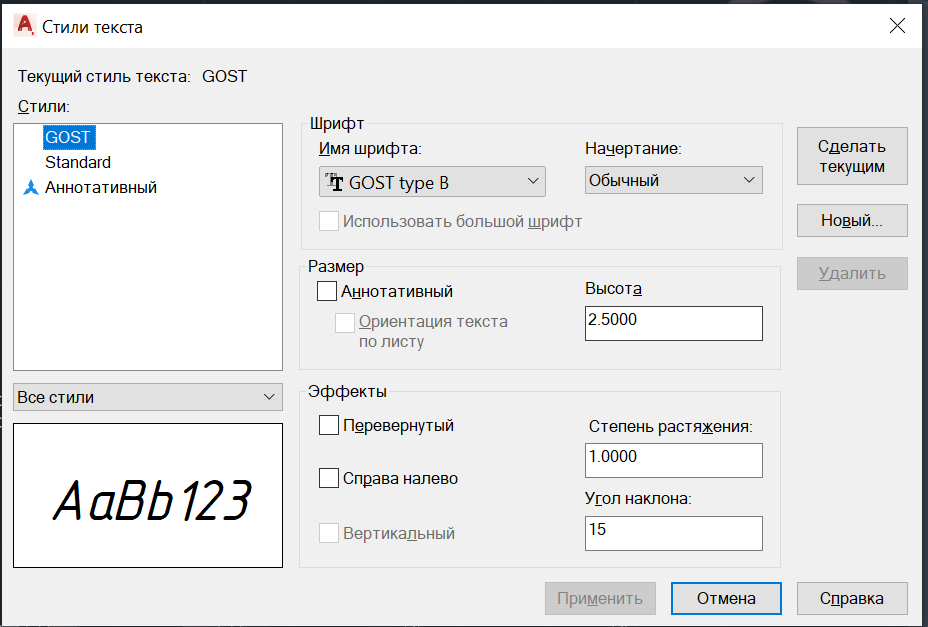

Для того, чтобы добавить текст для поясняющих надписей, создадим стиль текста. Для этого зайдем в меню Управление стилями текста и создадим стиль текста GOST со следующими параметрами: высота 2.5мм, шрифт GOST type B, угол наклона – 15 градусов (рис.34).

Рисунок 34 – Создание стиля текста

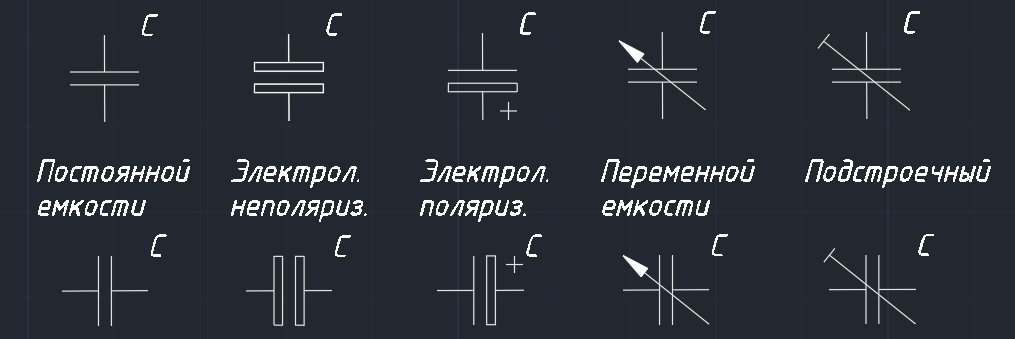

Добавим к блокам конденсаторов поясняющие надписи. Результат представлен на рисунке 35.

Рисунок 35 – Блоки конденсаторов с поясняющими надписями

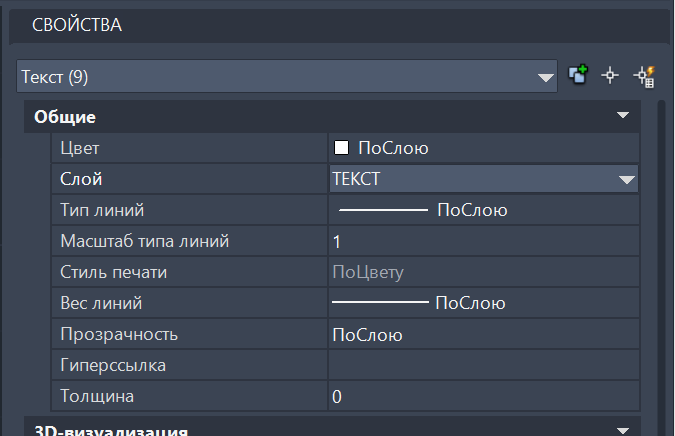

Теперь поместим поясняющие надписи в слой «ТЕКСТ». Для этого создадим новый слой и в свойствах поясняющих надписей укажем его вместо слоя 0 (рис.36).

Рисунок 36 – Свойства поясняющего текста

Выводы: В данной работе был изучен интерфейс и базовые функциональные возможности AutoCAD 2020, используемые при 2-D моделировании. Был выполнен ряд упражнений на изучение базовых функций и интерфейса, а также построено изображение конденсаторов согласно персональному заданию.
