МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РАПС

КУРСОВОЙ ПРОЕКТ

по дисциплине «Автоматизированное проектирование электротехнических устройств»

Тема: «Автоматизированная разработка схемной документации в САПР»

Студент гр. 0421		Токарев А.А.
Преподаватель		Шубин Р.В.

Санкт-Петербург

2024

Содержание

1. Создание и настройка нового проекта 3

2. Создание раздела графического меню 5

3. Создание схемы 10

4. Формирование перечня элементов 12

5. Список используемой литературы 16

1. Создание и настройка нового проекта

Создадим новый проект с названием «Токарев_АА_КП». Для этого нажмем в диспетчере проектов на пиктограмму Новый проект. Появится диалоговое окно Создание нового проекта (рис.1). Введем имя нашего проекта в графу Имя. Так как в процессе выполнения практических работ, проекты уже были настроены в соответствии с параметрами ЕСКД, скопируем параметры из файла проекта «Токарев_АА», в котором выполнялись практические работы.

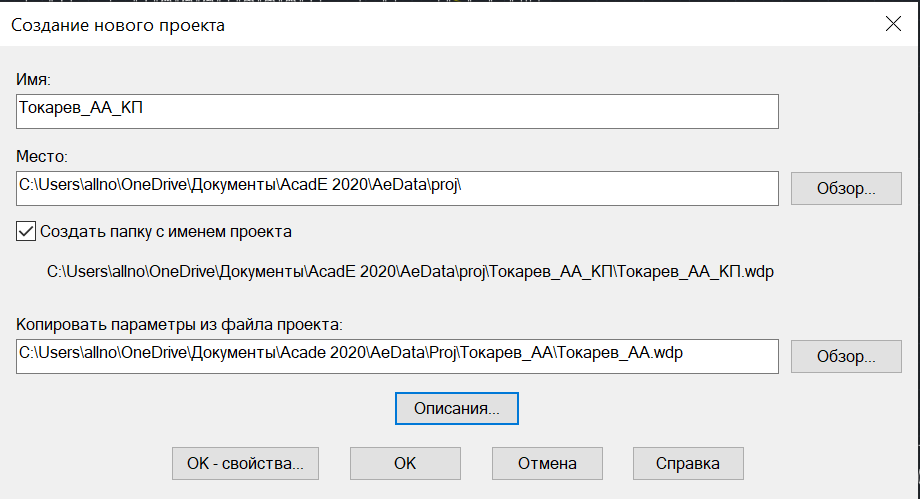

Рисунок 1 – Создание нового проекта

Сделаем наш новый проект активным, нажав два раза на него в диспетчере проектов. Теперь создадим новый чертеж в нашем проекте. Для этого нажмем правой кнопкой мыши на активный проект и выберем Новый чертеж. Появится диалоговое окно Создание нового чертежа (рис.2). В поле Имя введем «Схема электрическая принципиальная», в поле Шаблон выберем шаблон GOST_A3_1list_H и нажмем ОК. На запрос системы Применить значения по умолчанию для проекта к параметрам чертежа выберем Нет, чтобы параметры проекта применились к чертежу.

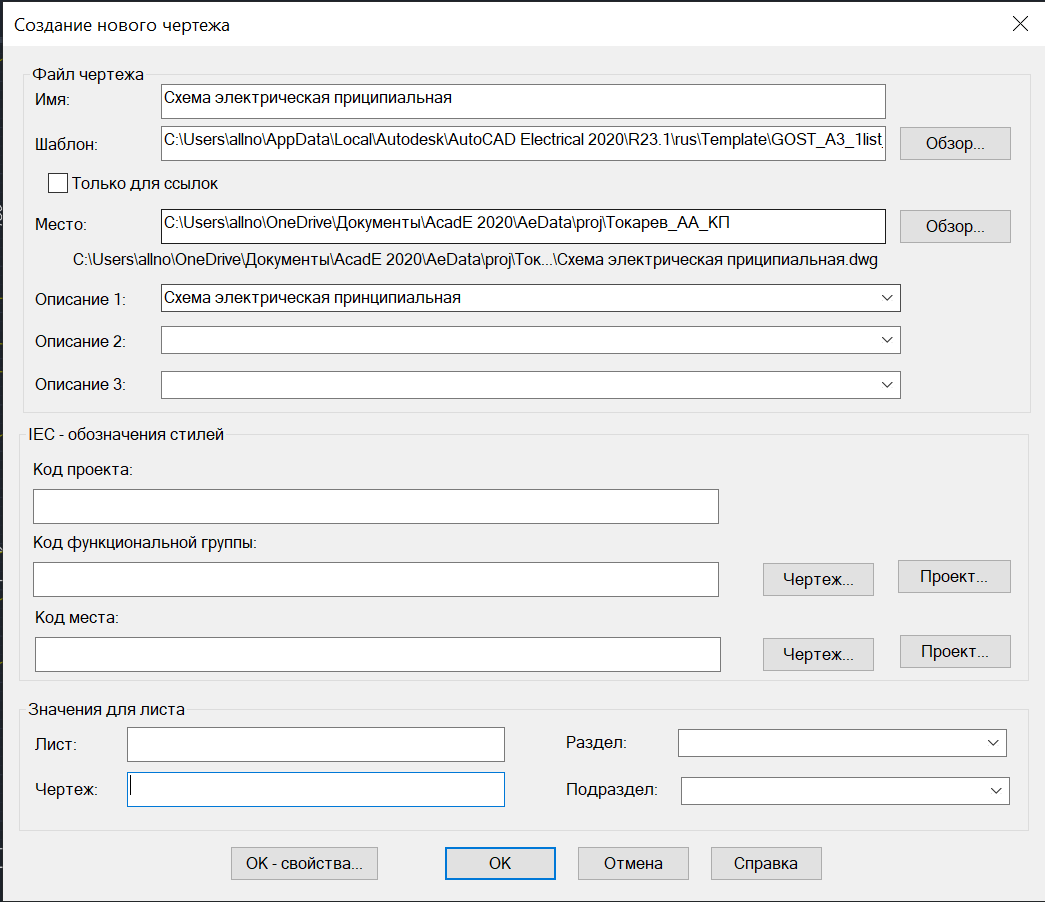

Рисунок 2 – Создание нового чертежа

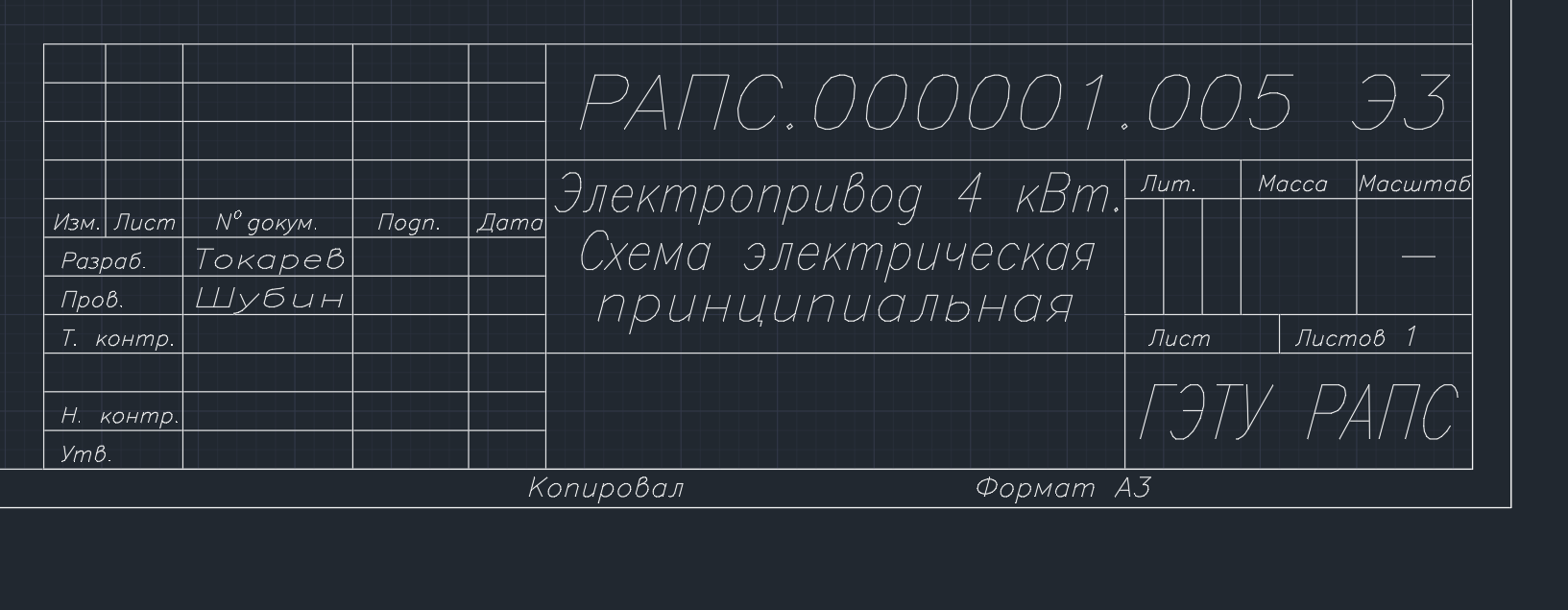

Мы создали новый чертеж по шаблону. Заполним основную надпись в соответствии с ЕСКД (рис.3).

Рисунок 3 – Заполнение основной надписи

2. Создание раздела графического меню

Приступим непосредственно к созданию чертежа. Для начала, нам необходим создать наш персональный раздел графического меню с образами компонентов схемы. Проконтролируем, что в свойствах проекта в качестве файла графического меню для схем указан файл ACE_IEC_MENU.DAT (рис.4).

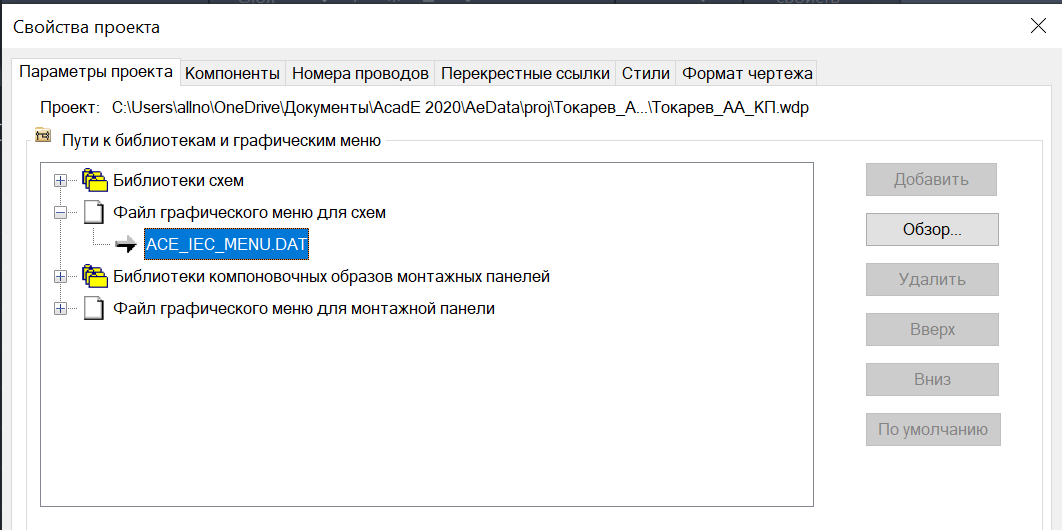

Рисунок 4 – Файл графического меню для схем проекта

Теперь создадим новое вложенное меню для нашего чертежа. Для этого откроем Мастер графического меню и выберем команду Новое вложенное меню (рис.5). Назовем его также, как и курсовой проект – «Токарев_АА_КП».

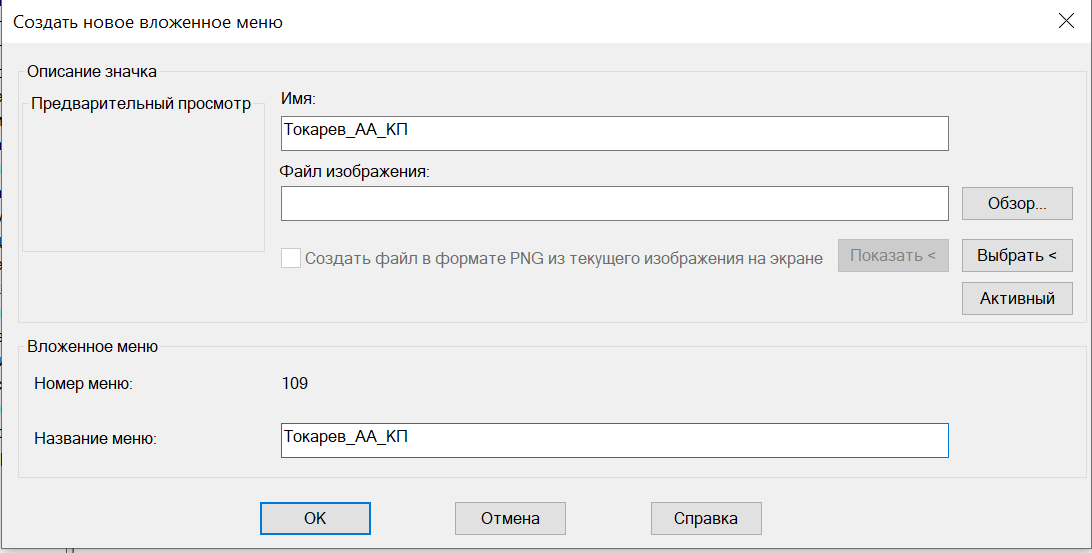

Рисунок 5 – Создание нового вложенного графического меню

После создания графического меню, необходимо наполнить его компонентами, используемыми на схеме. Исходя из спецификации, на схеме присутствуют следующие объекты:

- Преобразователь частоты А1 – 1 шт;

- Контактор КМ1-КМ3 – 3 шт;

- Реле контроля напряжения RL1 – 1 шт;

- Кнопка SB1 – 1 шт;

- Кнопка SB2-SB3 – 2 шт;

- Лампа HL1-HL2 – 2 шт;

- Автомат трехфазный QF1 – 1 шт;

- Автомат однофазный QF2 – 1 шт;

- Клемма ХТ2-ХТ4 – 8 шт;

- Клемма ХТ1 – 2 шт.

Необходимо создать УГО для следующих элементов:

- Преобразователь частоты;

- Клеммники;

- Реле контроля напряжения;

Сначала отредактируем базу данных. Откроем в MS Access файл default_cat.mdb, расположенный по пути: C:\Users\<Username>\Documents\Acade 2020\AeData\ru-RU\Catalogs. Найдем в перечне таблицу _FAMILY DESCRIPTION. Добавим в неё строки, соответствующие позиционным обозначениям классов УГО и их описаниями, представленные в схеме, которую будет нужно создать в курсовом проекте (рис.6).

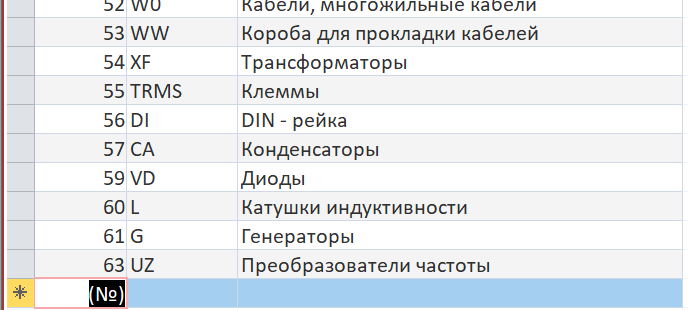

Рисунок 6 – Добавление строк в базу данных

Создадим DWG-файлы шаблонов атрибутов. Для этого найдем в папке C:\Users\Public\Documents\Autodesk\Acade 2020\Libs\iec2 файл AT_VP_MS.dwg и пересохраним в эту же папку для каждого класса УГО. Получим файлы AT_VP_UZ.dwg и AT_VP_GND.dwg

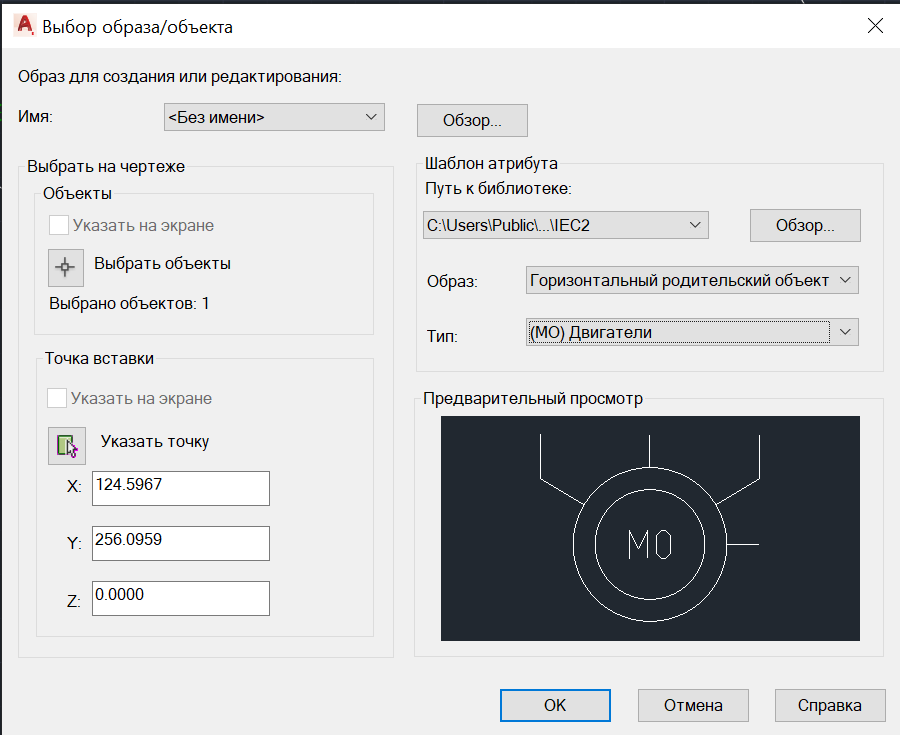

Приступим непосредственно к созданию графических образов. Запускаем команду Схема -> Другие инструменты -> Конструктор графических образов. Выбираем на чертеже двигатель, в качестве базовой точки выбираем левый вывод двигателя. В меню Образ выбираем Вертикальный родительский объект, в меню Тип выбираем Двигатели (рис.7).

Рисунок 7 – Выбор образа/объекта

Откроется пространство Конструктора графических образов, в котором необходимо перетащить к графическому объекту атрибуты (предварительно изменив стиль текста на STANDART), а также ввести значение по умолчанию атрибута TAG1 – в нашем случае M, т.к. это обозначение класса УГО двигатели. В разделе Точка подключения выбираем направление Сверху/None и добавляем верхние точки подключения. Аналогично, выбрав направление Справа/None, добавляем правую точку подключения (рис. 8).

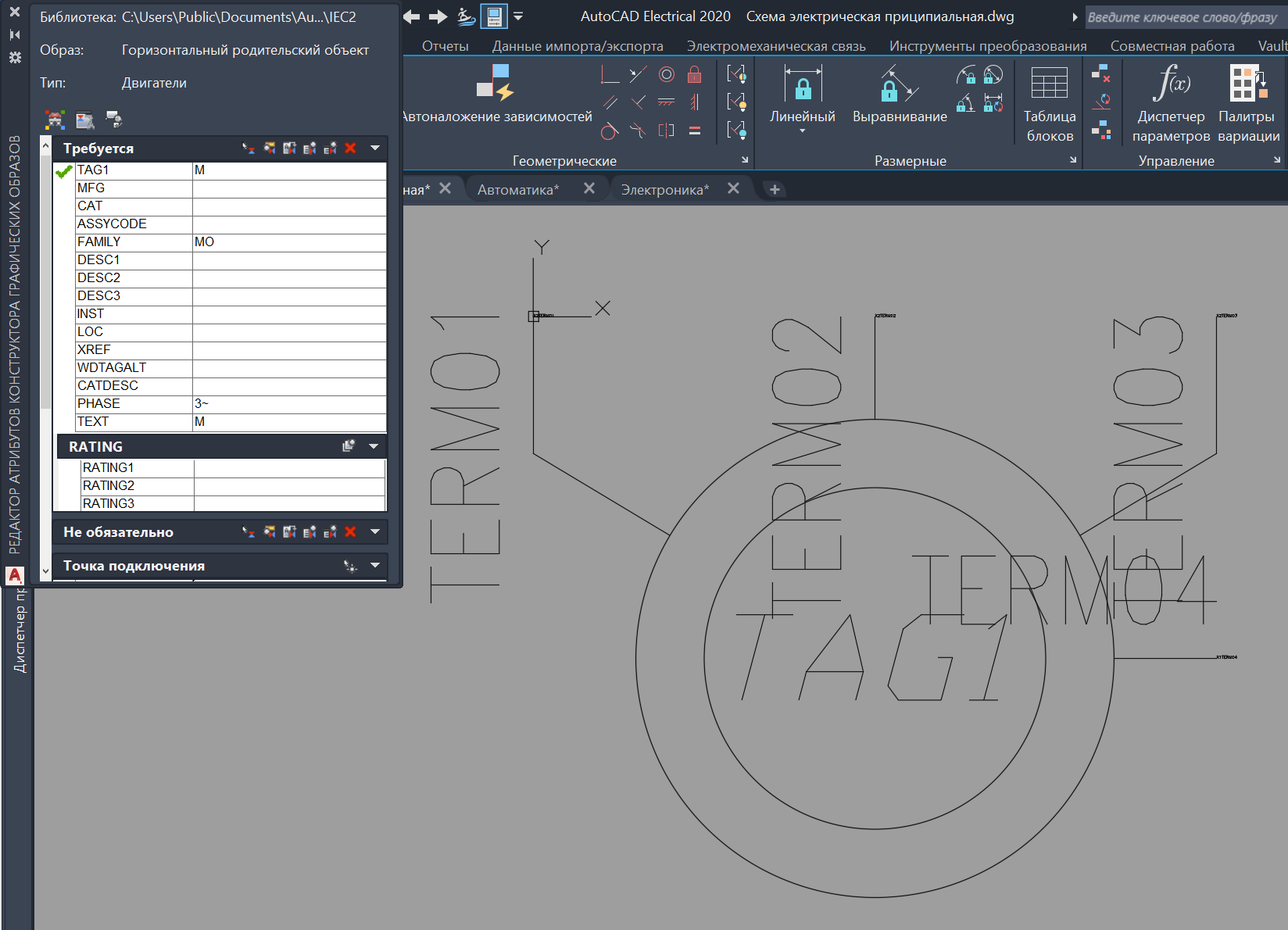

Рисунок 8 – Конструктор графических образов

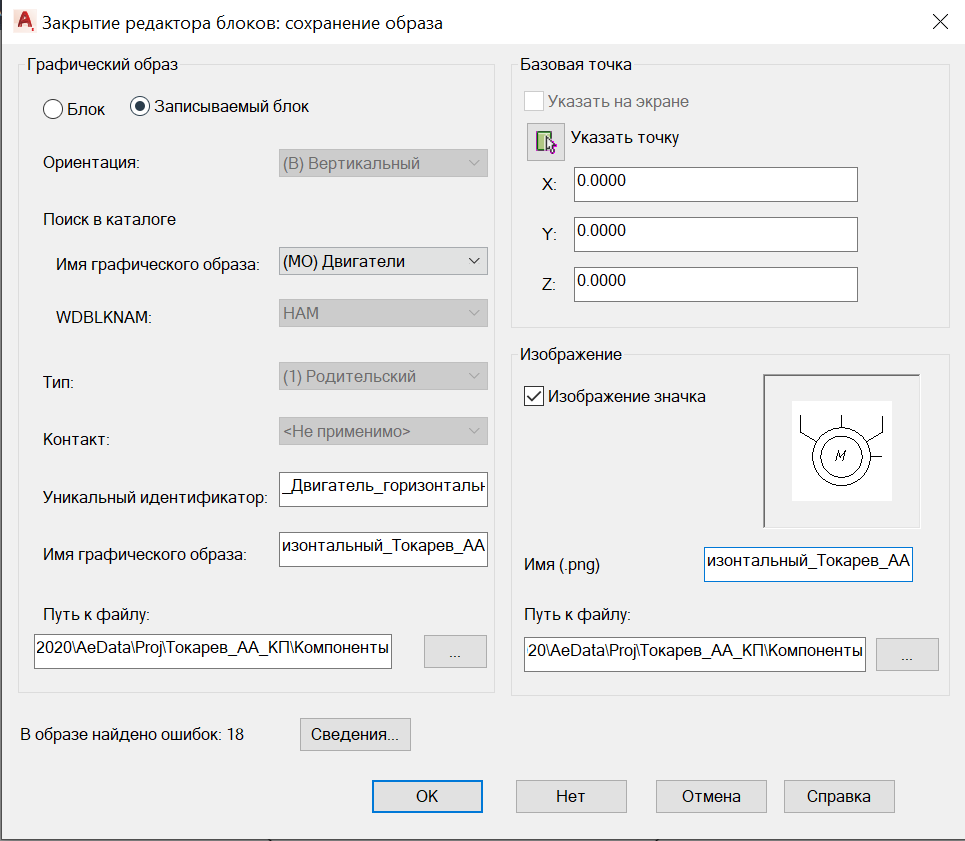

Сохраним графический образ. В появившемся окне введем в поле Уникальный идентификатор «_Двигатель_горизонтальный_Токарев_АА», укажем базовую точку, совпадающую с левым выводом двигателя, а также поменяем с помощью кнопки Обзор путь к папке, куда сохраним графический образ. Сохраним образ в папку Компоненты, которую создадим в папке проекта (рис. 9).

Рисунок 9 – Сохранение графического образа

Добавим созданное в предыдущем пункту УГО двигателя в графическое меню. Для этого запустим команду Схема -> Другие инструменты -> Мастер графического меню. Выберем графическое меню для схем ACE_IEC_MENU.DAT. В диалоге Мастер графического меню откроем свою персональную папку меню, созданную в пункте 1. Нажмем на пункт Добавить, выберем из списка пункт Компонент. В диалоге Добавить значок-компонент. В поле Имя введем наименование компонента «Двигатель». Для поля Файл изображения, нажмем на кнопку Обзор и выберем папку «Компоненты», которая находится в папке проекта. Для поля Имя нажмем на кнопку Обзор и выберем из папки C:\Users|Public|Documents\Autodesk\Acade 2020\Libs\iec2 ранее созданный файл с именем УГО и расширением .dwg (рис. 10).

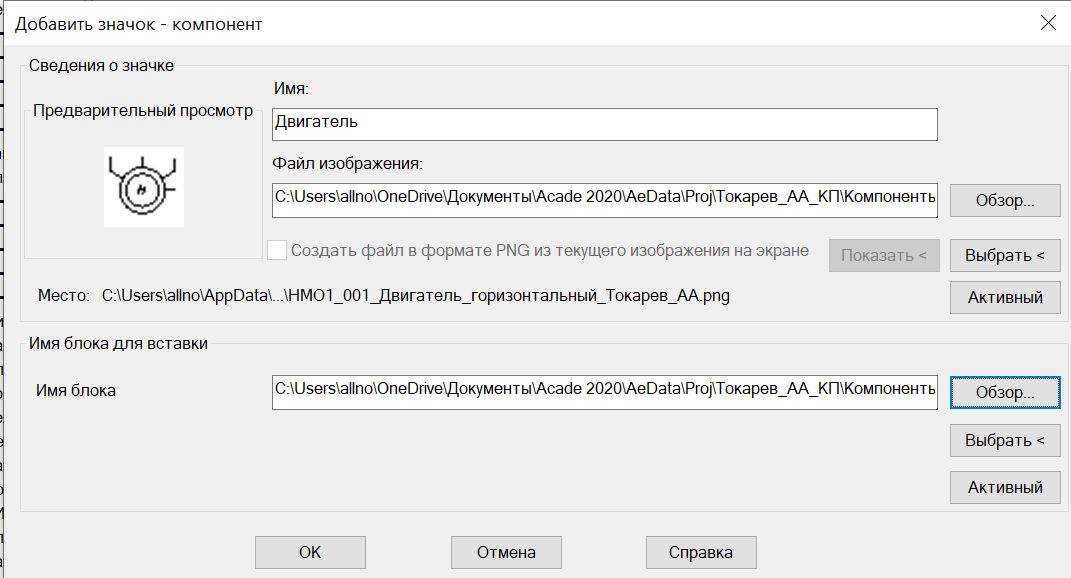

Рисунок 10 – Добавление нового УГО в графическое меню

Аналогично, создадим и добавим все остальные УГО в графическое меню. Итоговый вид созданного графического меню представлен на рисунке 11.

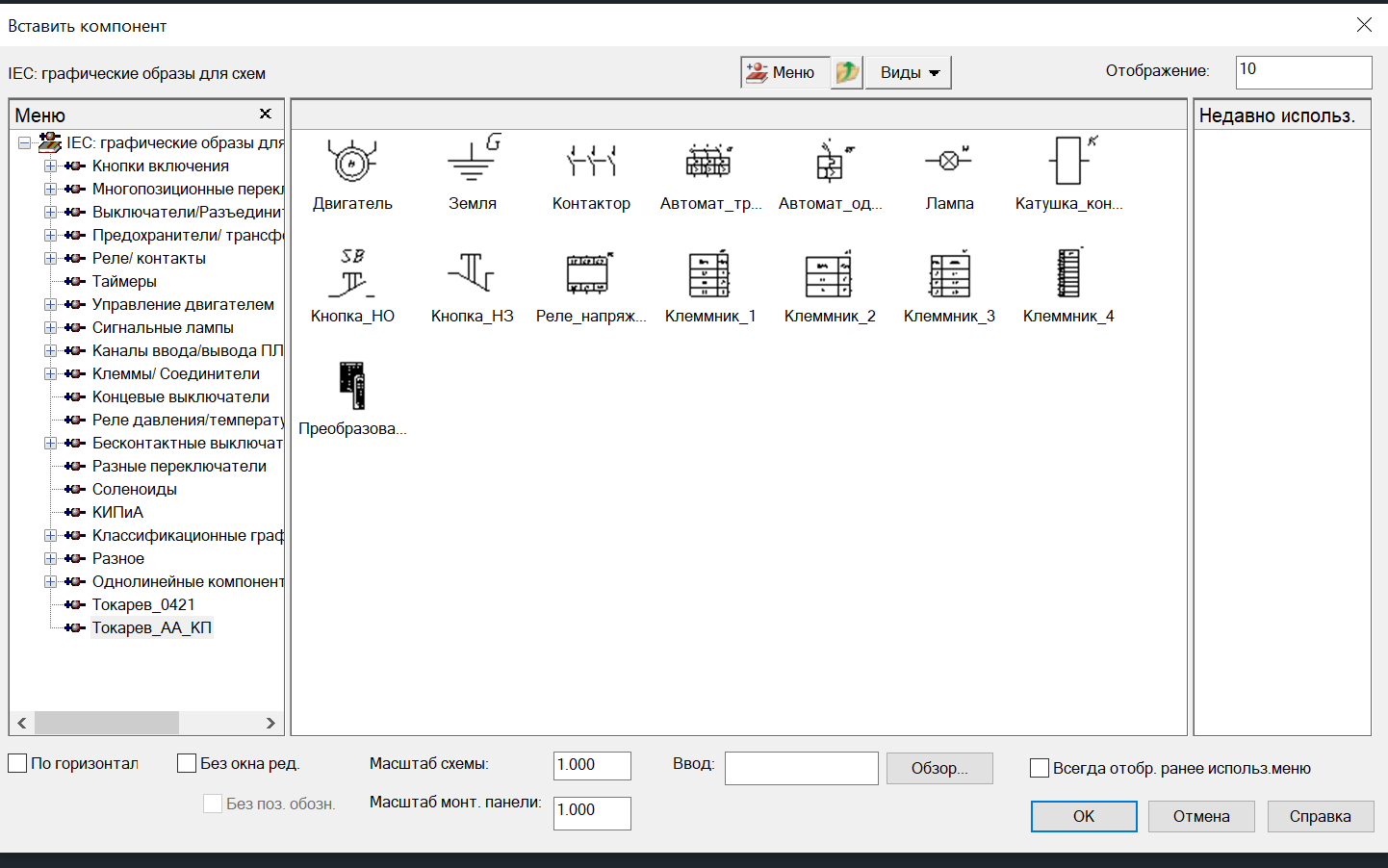

Рисунок 11 – Итоговый вид графического меню
