Цель работы: изучить особенности каталогов AutoCAD Electrical, процессы назначения каталожных данных компонентам проекта, внесения изменений в базу данных каталога электротехнических компонентов, создания пользовательской базы данных каталога, а также алгоритм генерации перечня элементов схемы электротехнической.

Ход работы:

1. Назначим каталожные данные элементу схемы. В качестве примера используем автоматический выключатель QF. Нажмем на элемент правой кнопкой мыши и выберем функцию Редактировать компонент. В разделе Данные каталога нажмем кнопку Поиск (рис. 1).

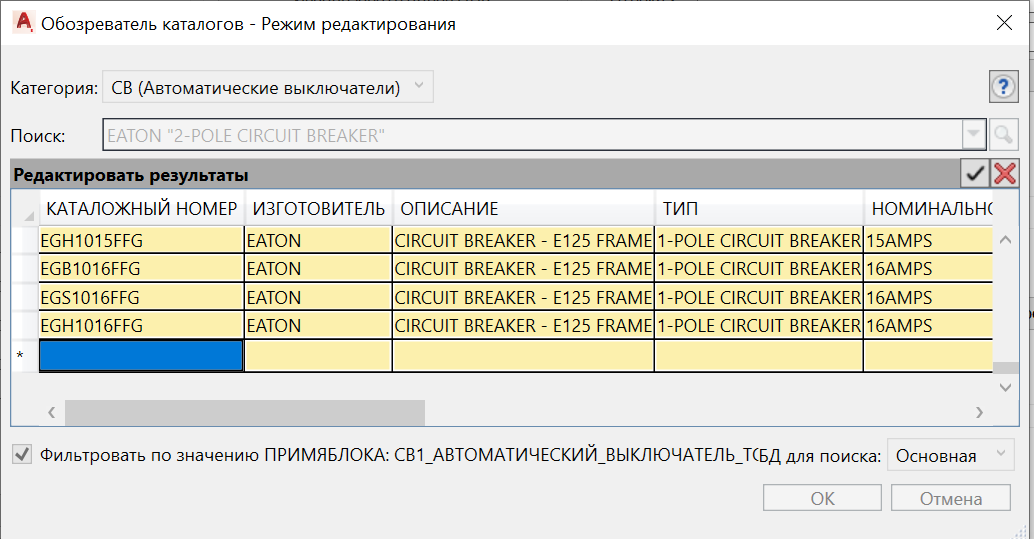

Рисунок 1 – Поиск элементов в каталоге

Добавим элемент в каталог (рис. 2):

Каталожный номер – SH202-B10

Изготовитель – ABB

Описание – Автоматический выключатель двухполюсный 10А В

Тип – 2 фазы

Номинальное значение – 10А, 230/400 АС

Вспомогательный1 – 50/60 Гц

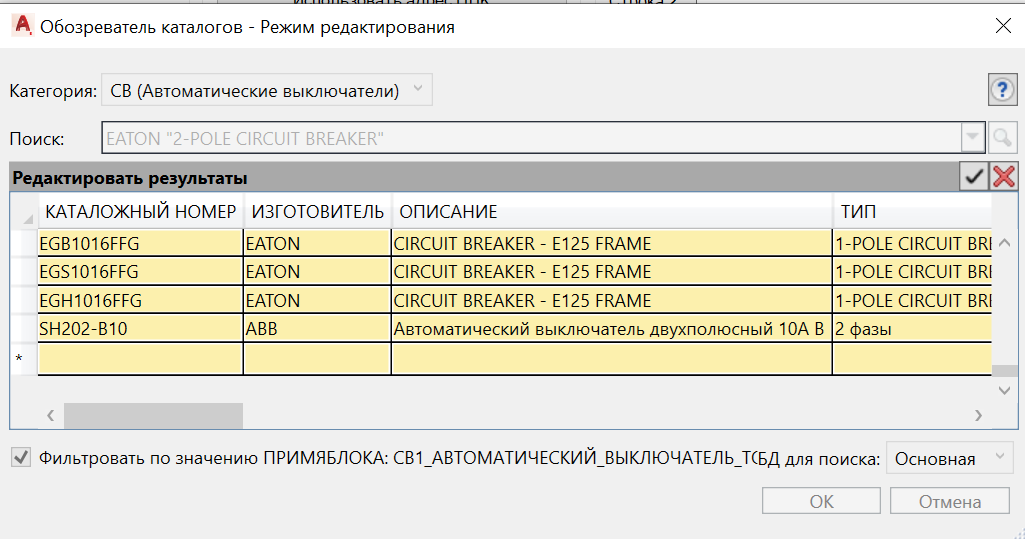

Рисунок 2 – Добавление элемента в каталог

Аналогично добавим каталожные данные для всех остальных элементов схемы.

Теперь создадим базу данных каталога текущего проекта. Для этого воспользуемся командой Проект -> Другие инструменты -> Создать базу данных каталога для конкретного проекта. В диалоге Создать файл поиска по каталожному номеру для конкретного проекта в разделе Существующий файл каталога (рис. 3).

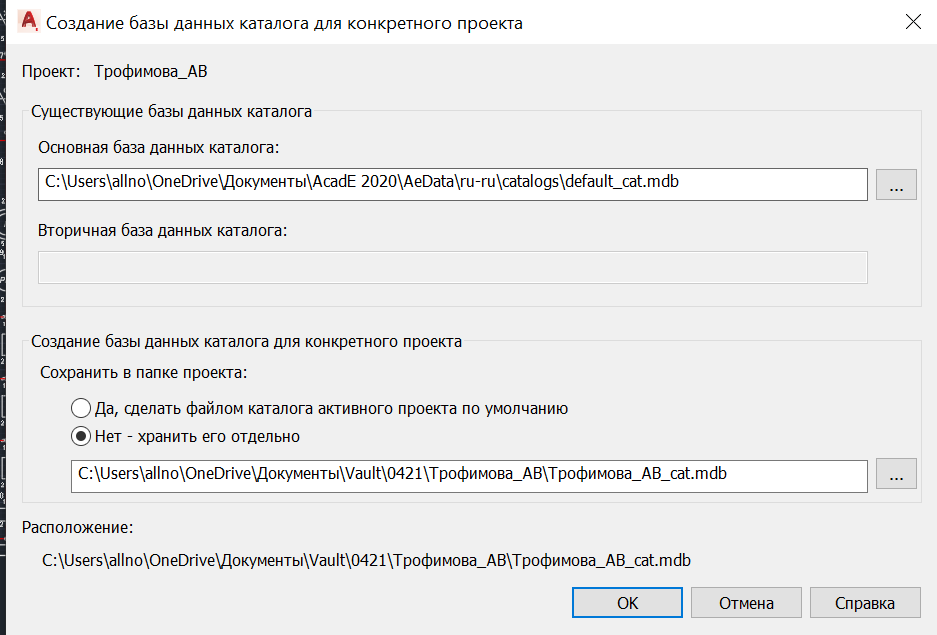

Рисунок 3 – Создание базы данных каталога для конкретного проекта

Теперь сгенерируем перечень элементов. Выберем команду: Отчеты -> Схемы -> Отчеты. В списке отчетов выберем Спецификация (рис. 4).

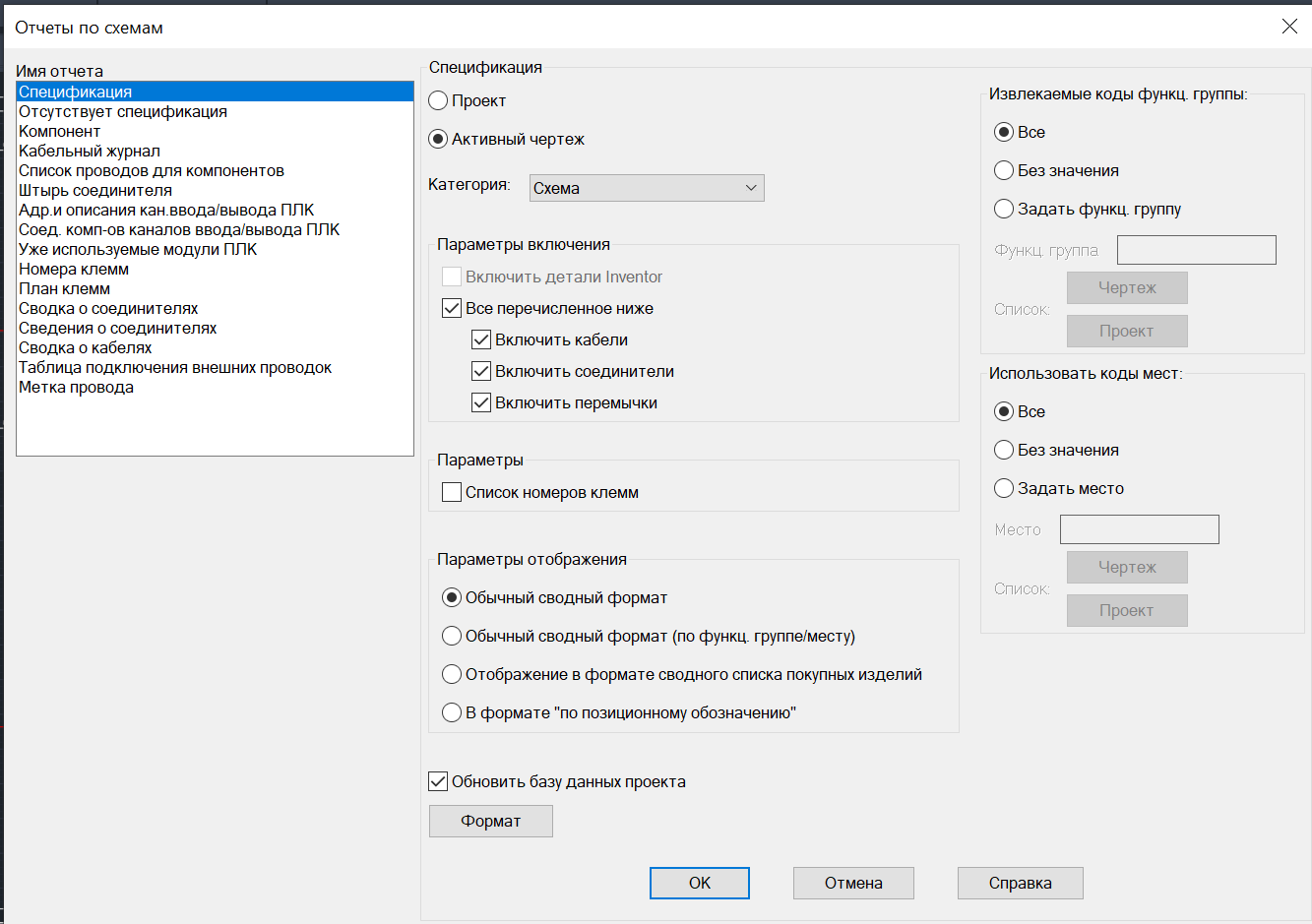

Рисунок 4 – Создание перечня элементов

Настроим формат отчета. В диалоге Формирование отчетов нажимаем кнопку Изменить формат отчета. Поля для отчета – «Позиционное обозначение», «Наименование», «Количество» и «Примечание» (рис.5).

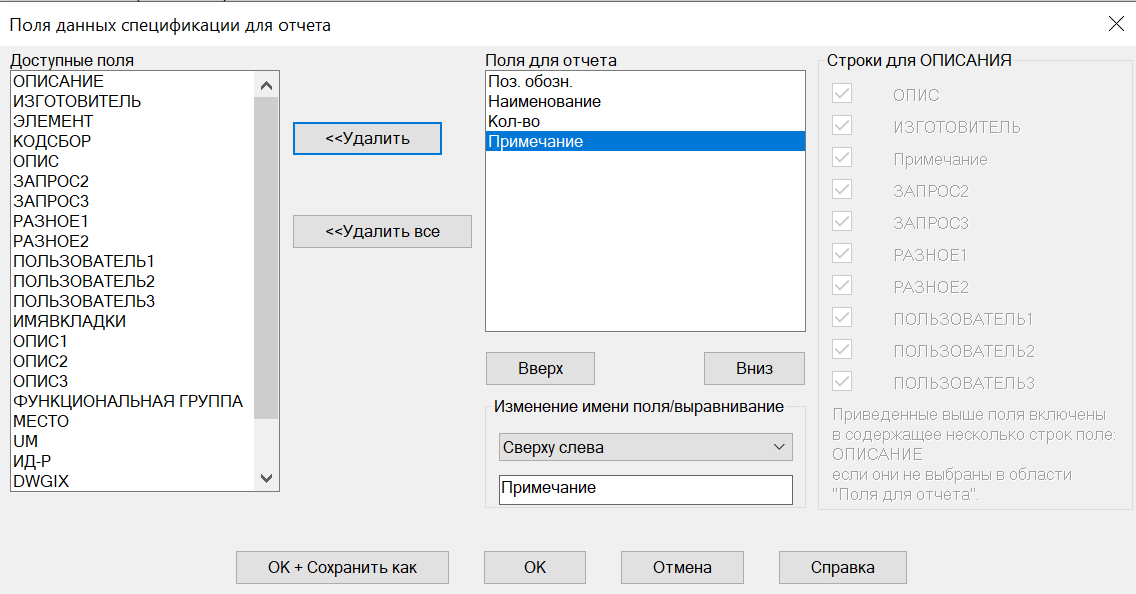

Рисунок 5 – Форматирование отчета

Зададим ширину столбцов согласно требованиям ЕСКД (рис. 6)

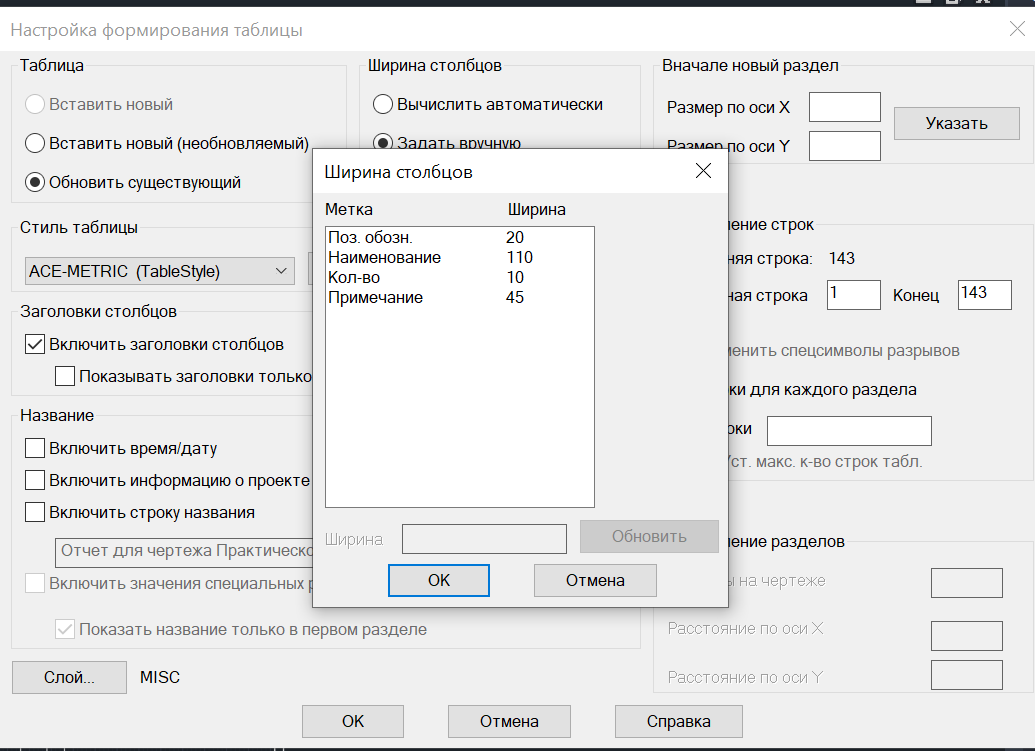

Рисунок 6 – Задание ширины столбцов отчета

После этого будет создана спецификация. Необходимо привести её в соответствие с требованиями ЕСКД. Для этого создадим новый чертеж формата А4, первый лист, заполним основную надпись и вставим спецификацию туда. Так как спецификация занимает несколько листов, разобъем её с помошь функции Разрыв таблиц (рис. 7)

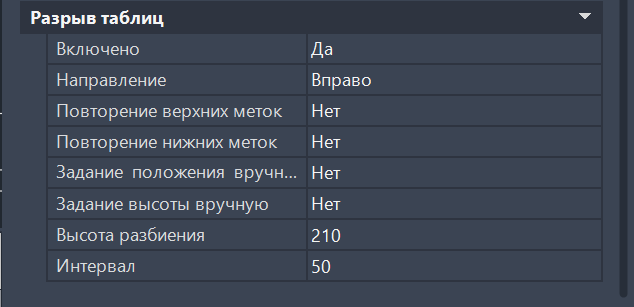

Рисунок 7 – Разрыв таблицы

Выводы: В данной работе были изучены особенности каталогов AutoCAD Electrical, процессы назначения каталожных данных компонентам проекта, внесения изменений в базу данных каталога электротехнических компонентов, создания пользовательской базы данных каталога, а также алгоритм генерации перечня элементов схемы электротехнической.
