Цель работы: ознакомиться с особенностями библиотеки графических образов АСЕ 2020, изучить процесс ее пользовательской настройки, создания и редактирования графических образов.

Ход работы:

1. Активируем созданный в практическом задании №2 проект и проконтролируем,

что в свойствах проекта указан файл графического меню ACE_IEC_MENU.DAT (рис. 1).

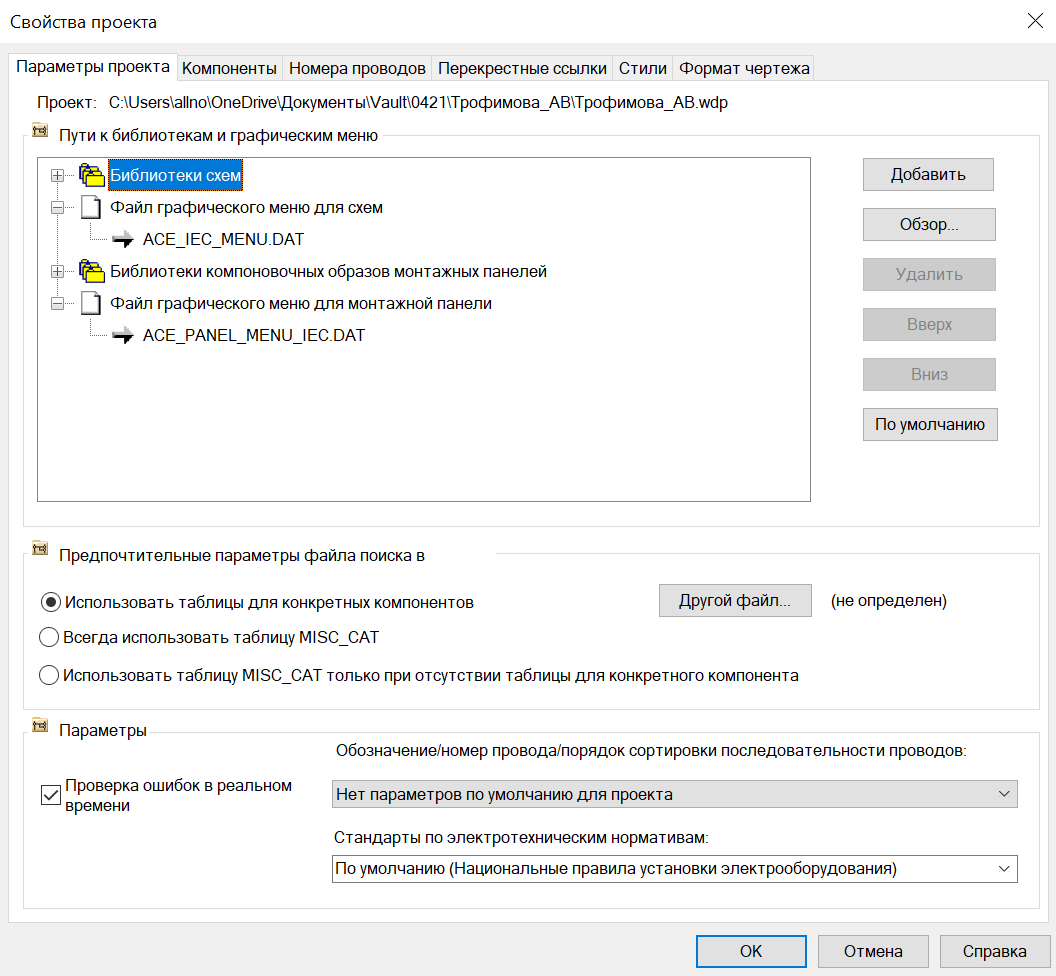

Рисунок 1 – Выбор файла графического меню

2. Создадим новый чертеж проекта «Практическое задание №3», при создании

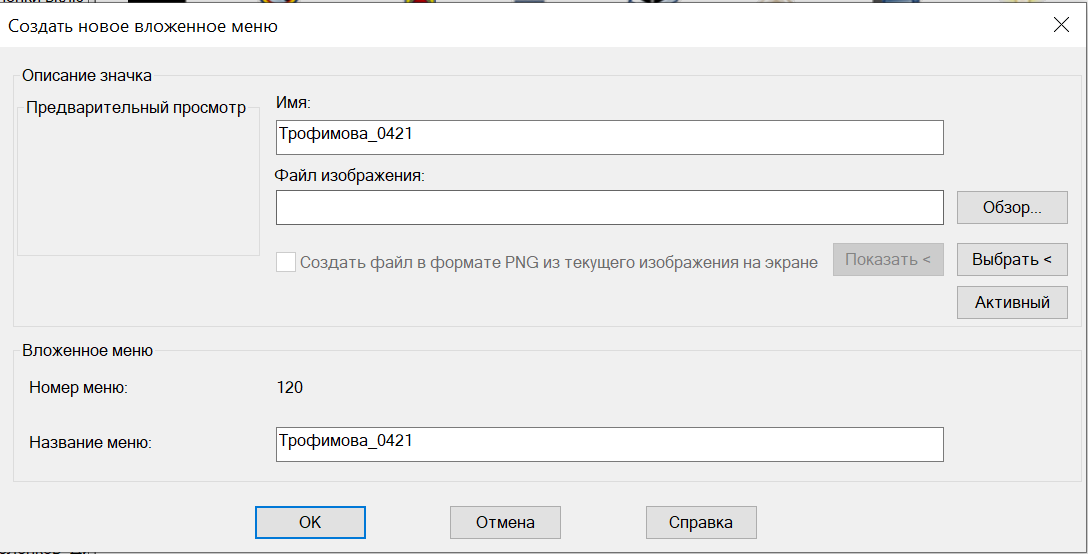

Применим к нему свойства проекта по умолчанию. Вызовем Мастер графического меню на вкладке Схема -> Другие инструменты и создадим новое вложенное меню с названием «Трофимова_0421» (рис. 2).

Рисунок 2 – Создание нового вложенного меню

3. Проанализировав схему, которую будет необходимо создать в практическом

задании №4, увидим, что нам потребуются следующие элементы:

- Амперметр (вертикальный и горизонтальный);

- Резистор;

- Двигатель;

- Генератор;

- Контактор;

- Автоматический выключатель (трехфазный и двухфазный);

- Трансформатор;

- Диодный мост;

- Катушка контактора (вертикальная и горизонтальная);

- Кнопка (замыкающая и размыкающая);

Создадим блоки вышеперечисленных элементов, либо возьмем их из готовых библиотек «Автоматика.dwg» и «Электроника.dwg» (рис. 3).

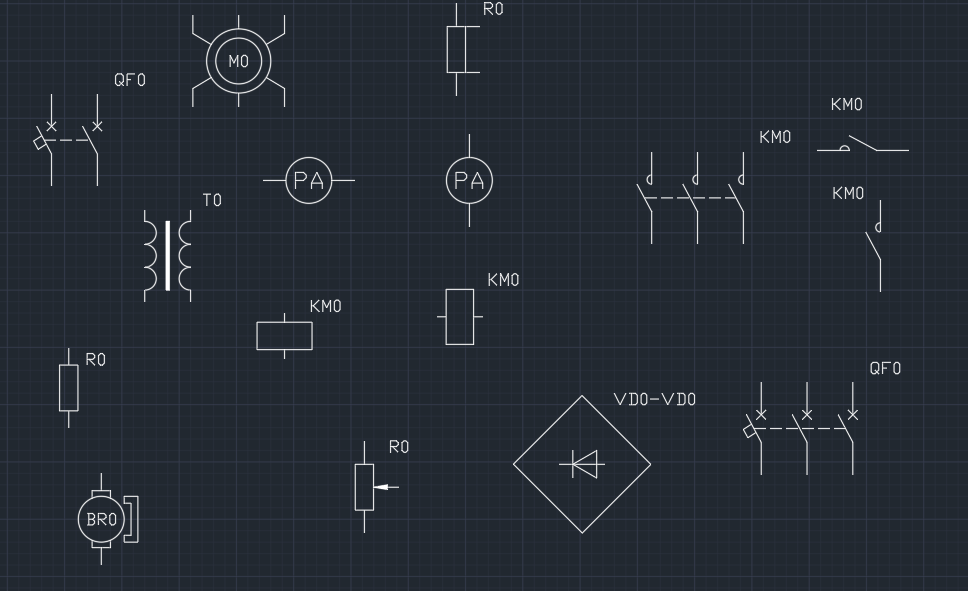

Рисунок 3 – Созданные блоки элементов

4. Теперь создадим шаблоны атрибутов блоков. Для этого сначала отредактируем в

MS Access файл default_cat.mdb, расположенный по пути: C:\Users\<Username>\Documents\Acade 2020\AeData\ru-RU\Catalogs. Откроем файл базы данных и найдем в перечне таблицу _FAMILY DESCRIPTION. Добавим в неё строки, соответствующие позиционным обозначениям классов УГО и их описаниями, представленные в схеме, которую будет нужно создать в практическом задании №4. Соотнесем типы элементов с их позиционными обозначениями:

- Амперметр – AM (присутствует в базе данных);

- Резистор – RE (присутствует в базе данных);

- Двигатель – MO (присутствует в базе данных);

- Генератор – G (надо добавить в базу);

- Основной контакт контактора – MS (присутствует в базе данных);

- Катушка контактора – MS (присутствует в базе данных);

- Контактор – MS (присутствует в базе данных);

- Выключатель – DS (присутствует в базе данных);

- Дополнительный контакт выключателя – DS (присутствует в базе данных);

- Автоматический выключатель – CB (присутствует в базе данных);

- Диодный мост – VD (надо добавить в базу);

- Трансформатор – XF (присутствует в базе данных).

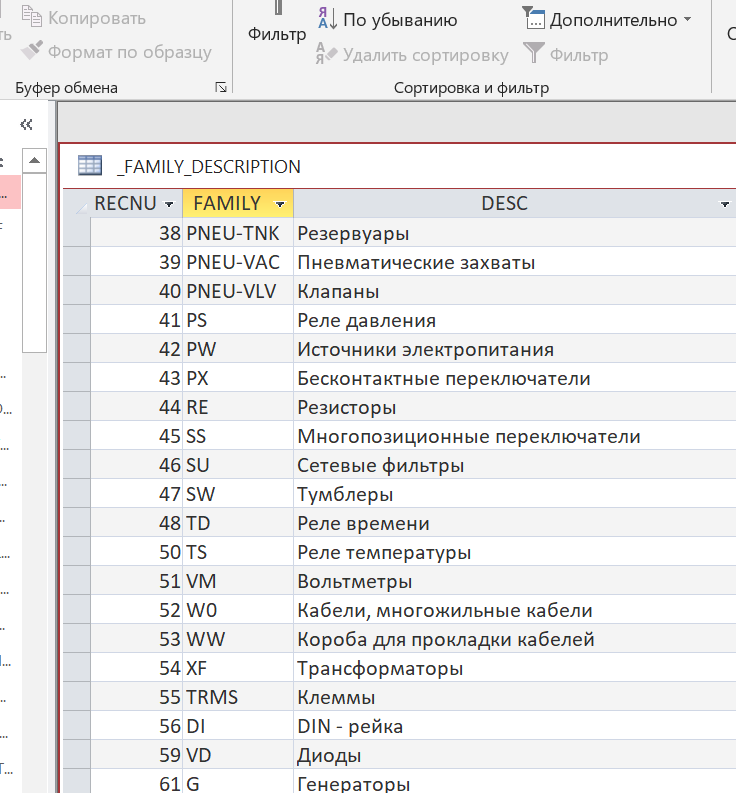

Таким образом, надо добавить в базу данных 2 строки (рис. 4).

Рисунок 4 – Добавление новых строк в базу данных

5. Создадим DWG-файлы шаблонов атрибутов. Для этого найдем в папке

C:\Users\Public\Documents\Autodesk\Acade 2020\Libs\iec2 файл AT_VP_MS.dwg и пересохраним в эту же папку для каждого класса УГО. Итого получим следующие файлы (Таблица 1):

Таблица 1 – Соответствие классов УГО и шаблонов атрибутов

№	Наименование	Название файла
1	Амперметр вертикальный	AT_VP_AM.dwg
2	Амперметр горизонтальный	AT_HP_AM.dwg
3	Резистор	AT_HP_RE.dwg
4	Двигатель	AT_VP_MO.dwg
5	Генератор	AT_VP_G.dwg
6	Контактор, катушка контактор, основной контакт контактора	AT_VP_MS.dwg, АT_HP_MS.dwg
7	Диодный мост	AT_HP_VD.dwg
8	Выключатель размыкающий, выключатель размыкающий	AT_HP_DS.dwg, AT_VP_DS.dwg
9	Трансформатор	AT_VP_XF.dwg
10	Автоматический выключатель	AT_VP_CB.dwg

6. Приступим непосредственно к созданию графических образов. Запускаем команду

Схема -> Другие инструменты -> Конструктор графических образов. Выбираем на чертеже вертикальный амперметр, в качестве базовой точки выбираем нижний вывод амперметра. В меню Образ выбираем Вертикальный родительский объект, в меню Тип выбираем Амперметры (рис. 5).

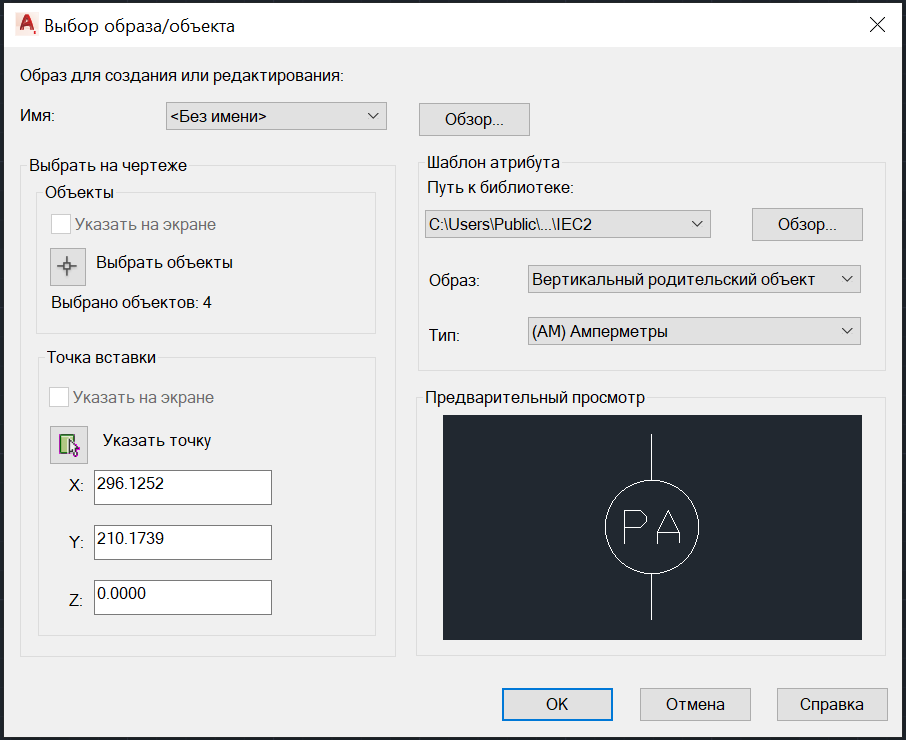

Рисунок 5 – Выбор образа/объекта

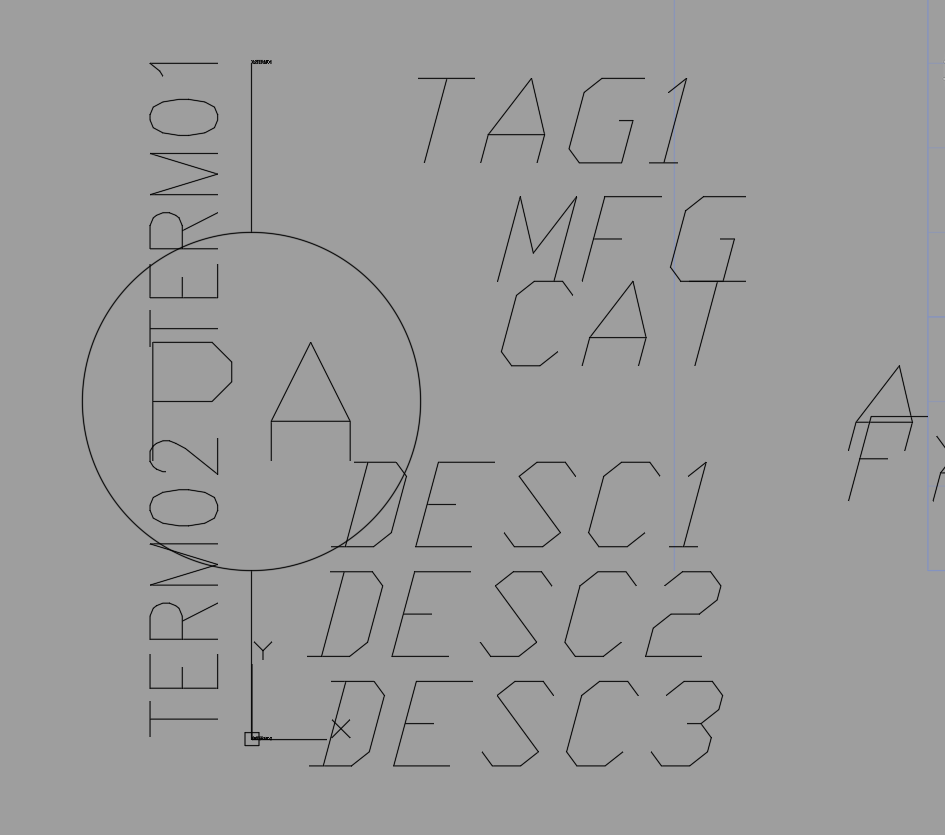

Откроется пространство Конструктора графических образов, в котором необходимо перетащить к графическому объекту атрибуты (предварительно изменив стиль текста на STANDART), а также ввести значение по умолчанию атрибута TAG1 – в нашем случае PA, т.к. это обозначение класса УГО амперметры (рис. 6).

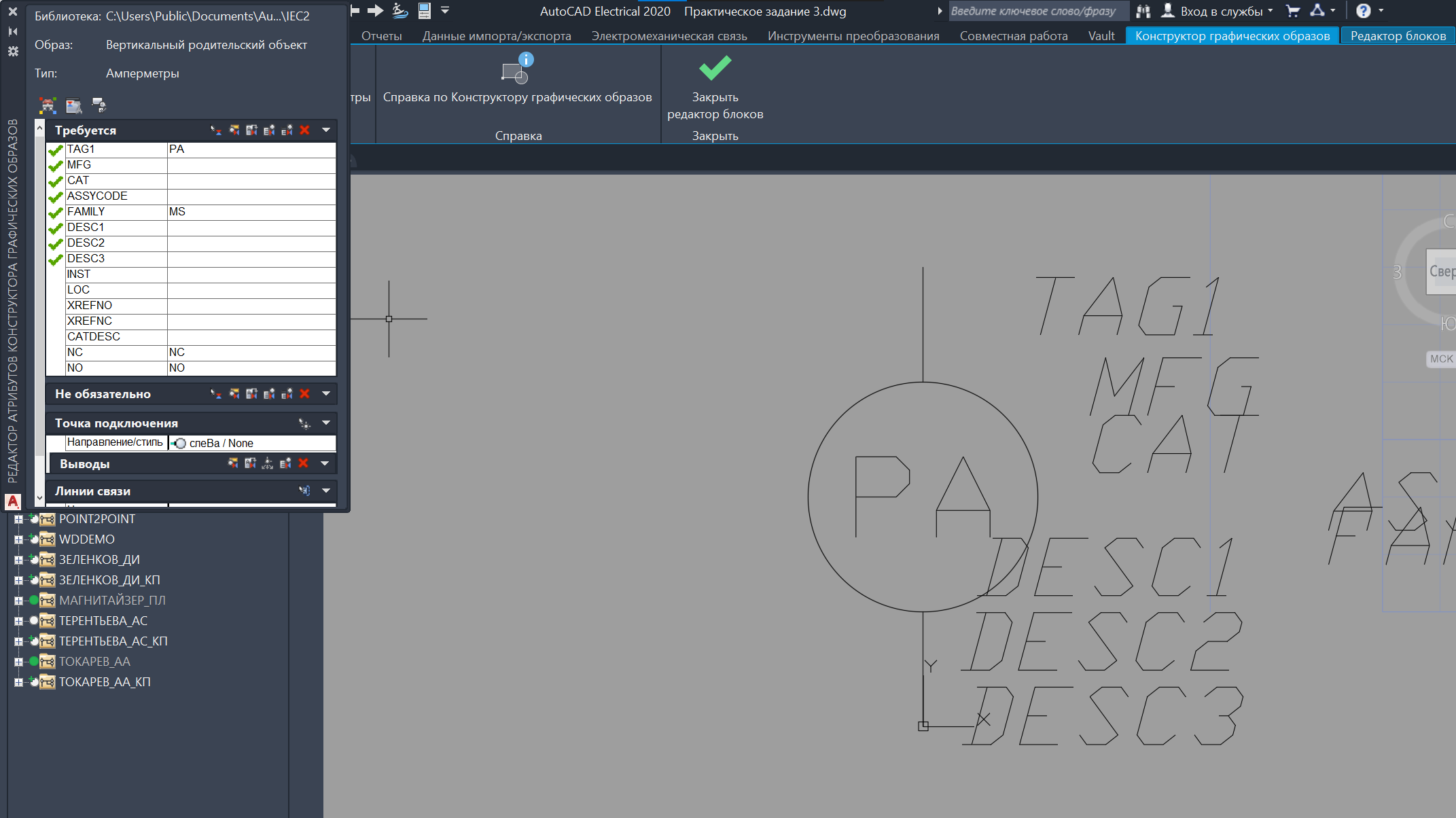

Рисунок 6 – Пространство Конструктора графических образов

В разделе Точка подключения выбираем направление Сверху/None и добавляем верхнюю точку подключения. Аналогично, выбрав направление Снизу/None, добавляем нижнюю точку подключения (рис. 7).

Рисунок 7 – Добавленные точки подключения

Сохраним графический образ. В появившемся окне введем в поле Уникальный идентификатор «_Амперметр_вертикальный_Трофимова», укажем базовую точку, совпадающую с нижним выводом вольтметра, а также поменяем с помощью кнопки Обзор путь к папке, куда сохраним графический образ. Сохраним образ в папку Компоненты, которую создадим в папке проекта (рис. 8).

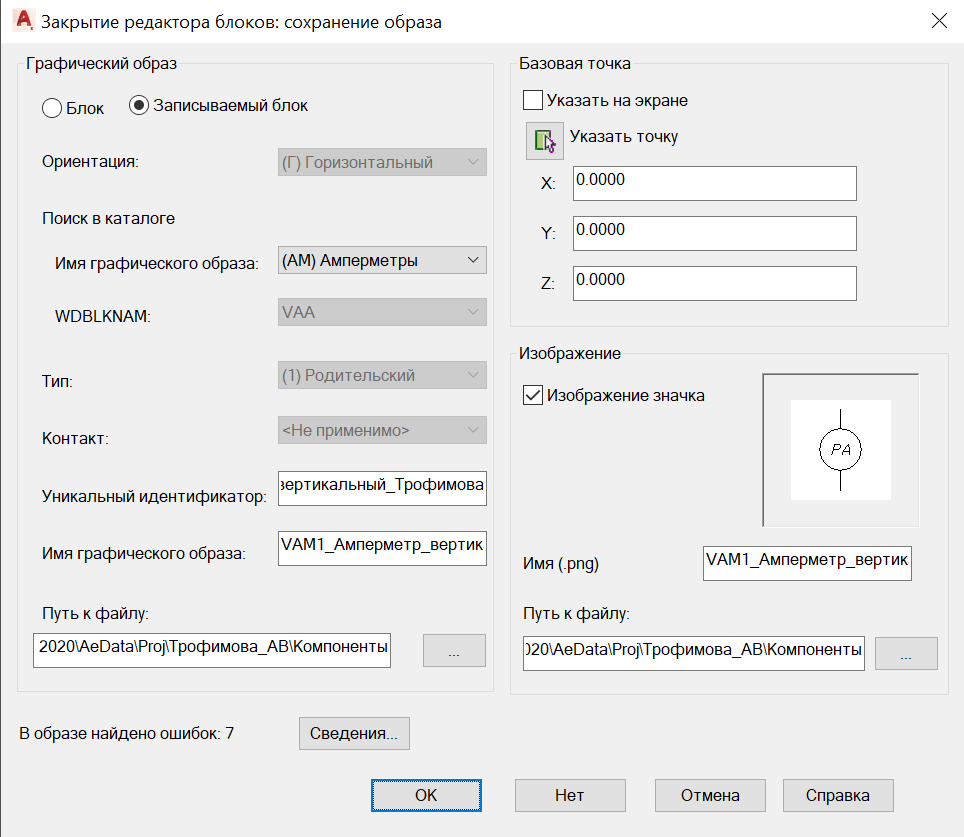

Рисунок 8 – Сохранение графического образа

Итоговый вид созданного образа представлен на рисунке 9.

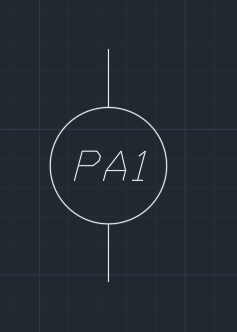

Рисунок 9 – Вставленный на чертеж графический образ

7. Добавим созданное в предыдущем пункту УГО вольтметра в графическое меню.

Для этого запустим команду Схема -> Другие инструменты -> Мастер графического меню. Выберем графическое меню для схем ACE_IEC_MENU.DAT. В диалоге Мастер графического меню откроем свою персональную папку меню, созданную в пункте 1. Нажмем на пункт Добавить, выберем из списка пункт Компонент. В диалоге Добавить значок-компонент. В поле Имя введем наименование компонента «Вольтметр вертикальный». Для поля Файл изображения, нажмем на кнопку Обзор и выберем папку «Компоненты», которая находится в папке проекта. Для поля Имя нажмем на кнопку Обзор и выберем из папки C:\Users|Public|Documents\Autodesk\Acade 2020\Libs\iec2 ранее созданный файл с именем УГО и расширением .dwg (рис. 10).

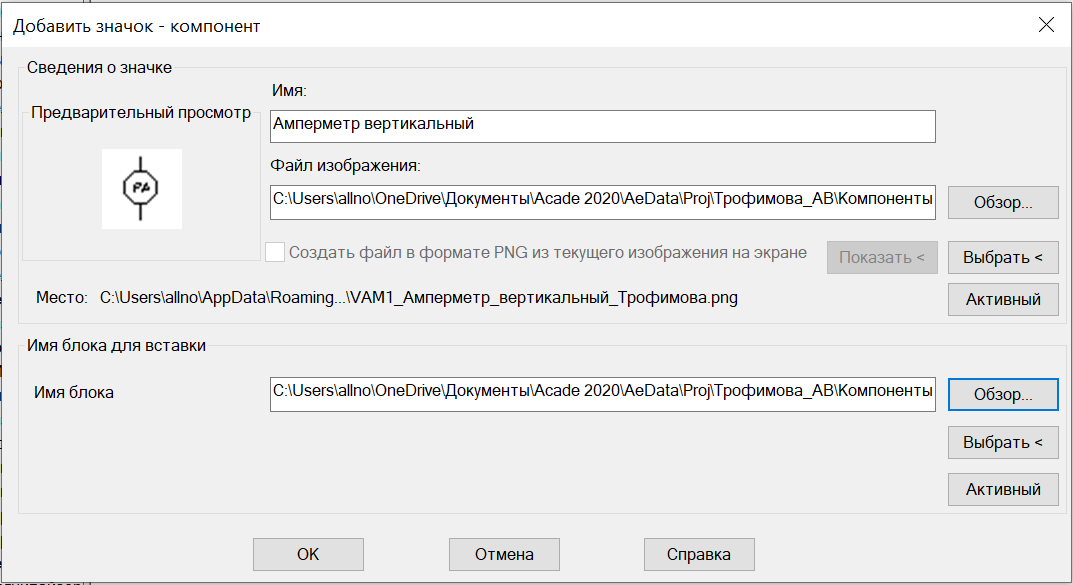

Рисунок 10 – Добавление нового УГО в графическое меню

Аналогично, создадим и добавим все остальные УГО в графическое меню. Итоговый вид созданного графического меню представлен на рисунке 11.

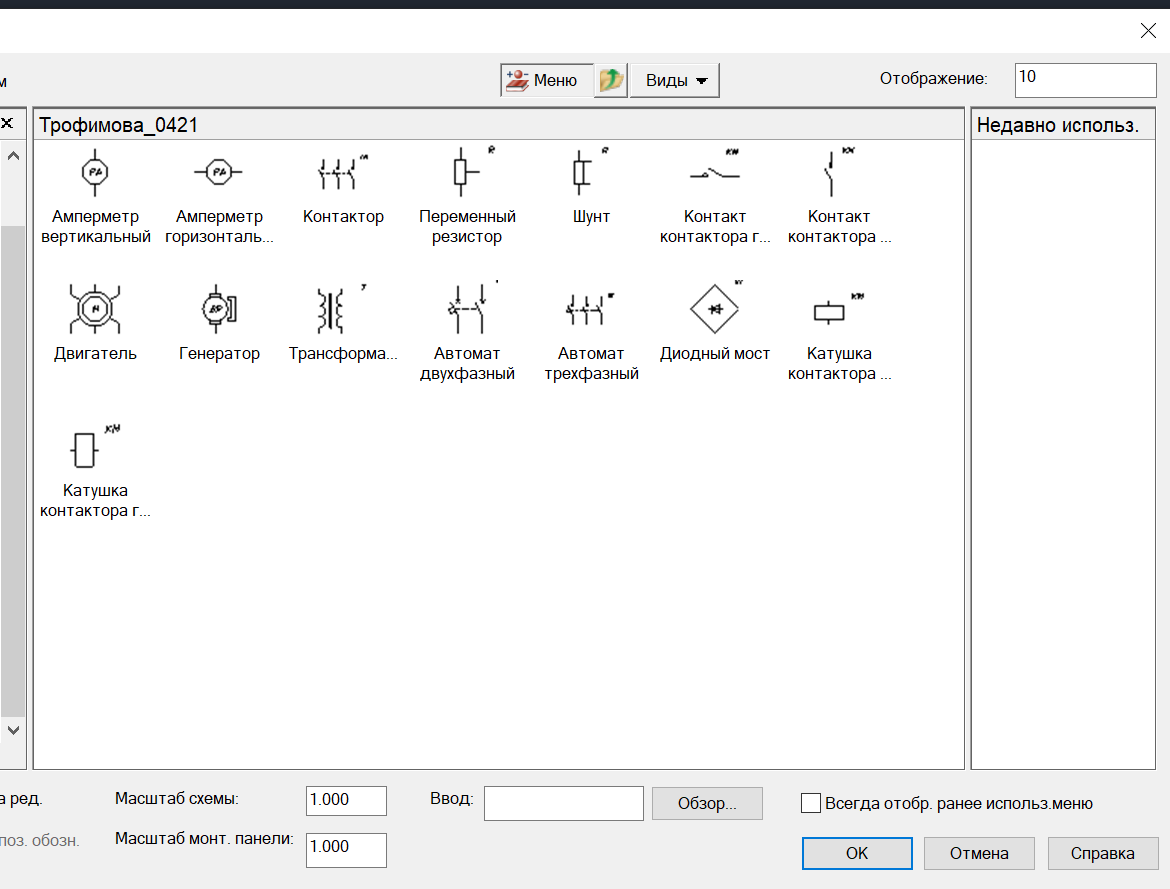

Рисунок 11 – Созданное индивидуальное графическое меню

Выводы: В данной работе были изучены базовые особенности библиотеки графических образов АСЕ 2020, изучен процесс ее пользовательской настройки, создания и редактирования графических образов.
