Содержание

1. Создание и настройка нового проекта 3

2. Создание раздела графического меню 5

3. Создание схемы 11

4. Формирование перечня элементов 13

5. Список используемой литературы 17

1. Создание и настройка нового проекта

Создадим новый проект с названием «Трофимова_АВ_КП». Для этого нажмем в диспетчере проектов на пиктограмму Новый проект. Появится диалоговое окно Создание нового проекта (рис.1). Введем имя нашего проекта в графу Имя. Так как в процессе выполнения практических работ, проекты уже были настроены в соответствии с параметрами ЕСКД, скопируем параметры из файла проекта «Трофимова_АВ», в котором выполнялись практические работы.

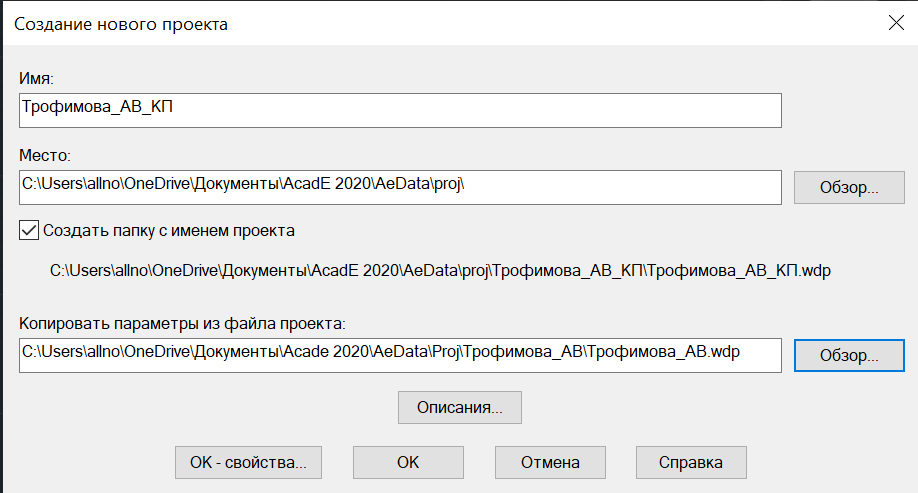

Рисунок 1 – Создание нового проекта

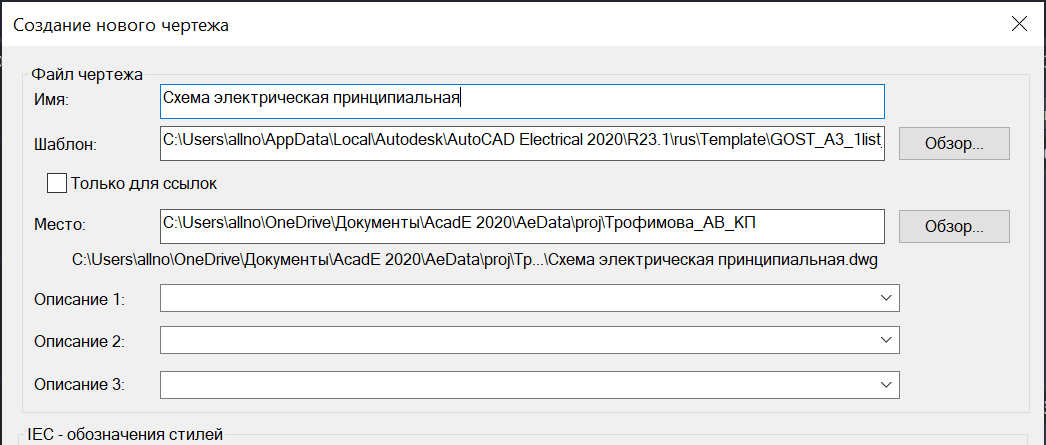

Сделаем наш новый проект активным, нажав два раза на него в диспетчере проектов. Теперь создадим новый чертеж в нашем проекте. Для этого нажмем правой кнопкой мыши на активный проект и выберем Новый чертеж. Появится диалоговое окно Создание нового чертежа (рис.2). В поле Имя введем «Схема электрическая принципиальная», в поле Шаблон выберем шаблон GOST_A3_1list_H и нажмем ОК. На запрос системы Применить значения по умолчанию для проекта к параметрам чертежа выберем Нет, чтобы параметры проекта применились к чертежу.

Рисунок 2 – Создание нового чертежа

Мы создали новый чертеж по шаблону. Заполним основную надпись в соответствии с ЕСКД (рис.3).

Рисунок 3 – Заполнение основной надписи

2. Создание раздела графического меню

Приступим непосредственно к созданию чертежа. Для начала, нам необходим создать наш персональный раздел графического меню с образами компонентов схемы. Проконтролируем, что в свойствах проекта в качестве файла графического меню для схем указан файл ACE_IEC_MENU.DAT (рис.4).

Рисунок 4 – Файл графического меню для схем проекта

Теперь создадим новое вложенное меню для нашего чертежа. Для этого откроем Мастер графического меню и выберем команду Новое вложенное меню (рис.5). Назовем его также, как и курсовой проект – «Трофимова_АВ_КП».

Рисунок 5 – Создание нового вложенного графического меню

После создания графического меню, необходимо наполнить его компонентами, используемыми на схеме. Исходя из спецификации, на схеме присутствуют следующие объекты:

- Контактор КМ1-КМ4 – 4 шт;

- Амперметр PA1 – 1 шт;

- Вольтметр PV1 – 1 шт;

- Автомат однофазный QF1 – 1 шт;

- Переключатель SA1 – 1 шт;

- Шунт RS1 – 1 шт;

- Клемма ХТ1, ХТ3 – 8 шт;

- Клемма ХТ4 – 2 шт;

- Разветвитель проводов XT2 – 1 шт.

Необходимо создать УГО для следующих элементов:

- Переключатель;

- Клеммники;

- Разветвитель проводов;

Сначала отредактируем базу данных. Откроем в MS Access файл default_cat.mdb, расположенный по пути: C:\Users\<Username>\Documents\Acade 2020\AeData\ru-RU\Catalogs. Найдем в перечне таблицу _FAMILY DESCRIPTION. Добавим в неё строки, соответствующие позиционным обозначениям классов УГО и их описаниями, представленные в схеме, которую будет нужно создать в курсовом проекте (рис.6).

Рисунок 6 – Добавление строк в базу данных

Создадим DWG-файлы шаблонов атрибутов. Для этого найдем в папке C:\Users\Public\Documents\Autodesk\Acade 2020\Libs\iec2 файл AT_VP_MS.dwg и пересохраним в эту же папку для каждого класса УГО. Получим файлы AT_HP_XT.dwg и AT_VP_GND.dwg

Приступим непосредственно к созданию графических образов. Запускаем команду Схема -> Другие инструменты -> Конструктор графических образов. Выбираем на чертеже двигатель, в качестве базовой точки выбираем левый вывод двигателя. В меню Образ выбираем Вертикальный родительский объект, в меню Тип выбираем Двигатели (рис.7).

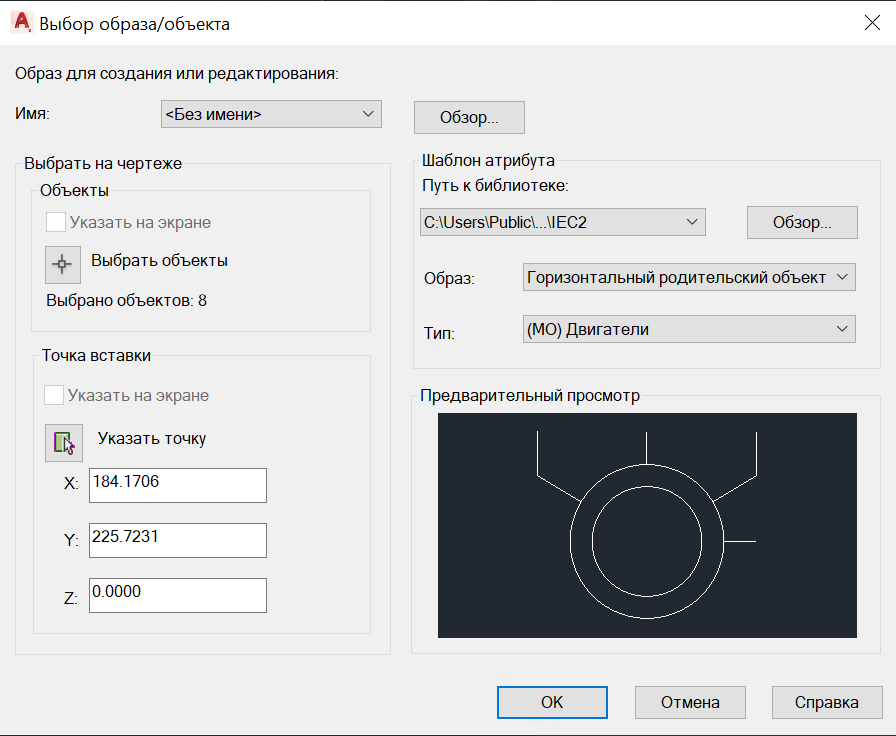

Рисунок 7 – Выбор образа/объекта

Откроется пространство Конструктора графических образов, в котором необходимо перетащить к графическому объекту атрибуты (предварительно изменив стиль текста на STANDART), а также ввести значение по умолчанию атрибута TAG1 – в нашем случае M, т.к. это обозначение класса УГО двигатели. В разделе Точка подключения выбираем направление Сверху/None и добавляем верхние точки подключения. Аналогично, выбрав направление Справа/None, добавляем правую точку подключения (рис. 8).

Рисунок 8 – Конструктор графических образов

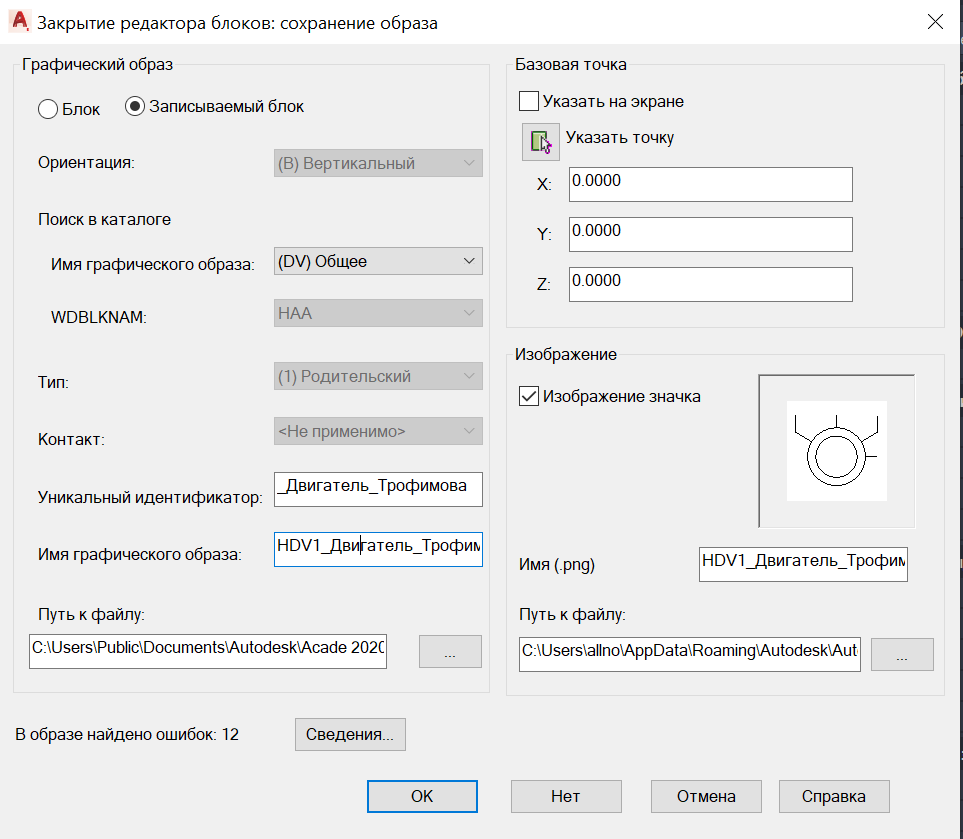

Сохраним графический образ. В появившемся окне введем в поле Уникальный идентификатор «_Двигатель_Трофимова», укажем базовую точку, совпадающую с левым выводом двигателя, а также поменяем с помощью кнопки Обзор путь к папке, куда сохраним графический образ. Сохраним образ в папку Компоненты, которую создадим в папке проекта (рис. 9).

Рисунок 9 – Сохранение графического образа

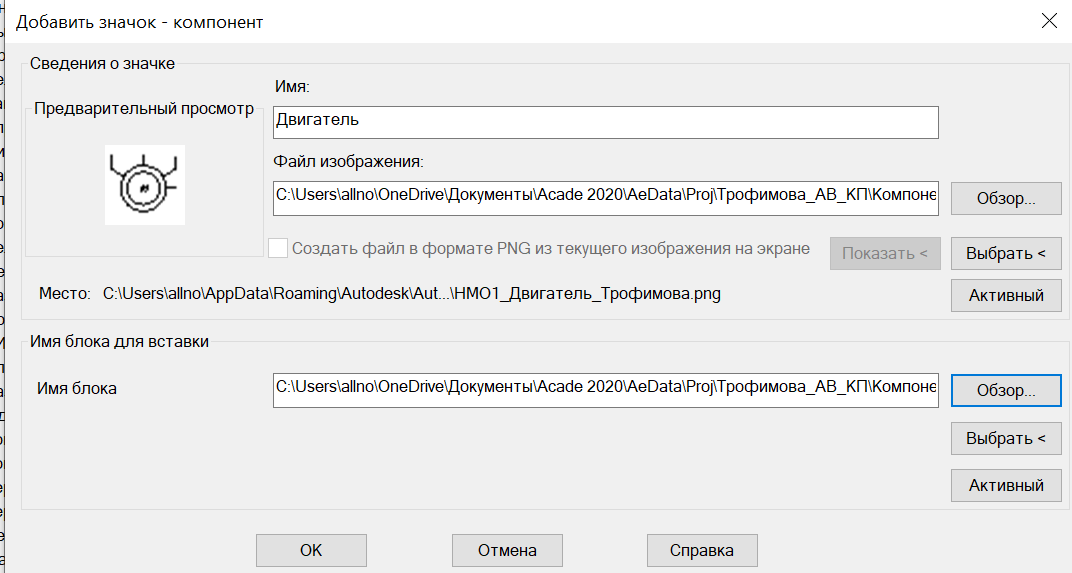

Добавим созданное в предыдущем пункту УГО двигателя в графическое меню. Для этого запустим команду Схема -> Другие инструменты -> Мастер графического меню. Выберем графическое меню для схем ACE_IEC_MENU.DAT. В диалоге Мастер графического меню откроем свою персональную папку меню, созданную в пункте 1. Нажмем на пункт Добавить, выберем из списка пункт Компонент. В диалоге Добавить значок-компонент. В поле Имя введем наименование компонента «Двигатель». Для поля Файл изображения, нажмем на кнопку Обзор и выберем папку «Компоненты», которая находится в папке проекта. Для поля Имя нажмем на кнопку Обзор и выберем из папки C:\Users|Public|Documents\Autodesk\Acade 2020\Libs\iec2 ранее созданный файл с именем УГО и расширением .dwg (рис. 10).

Рисунок 10 – Добавление нового УГО в графическое меню

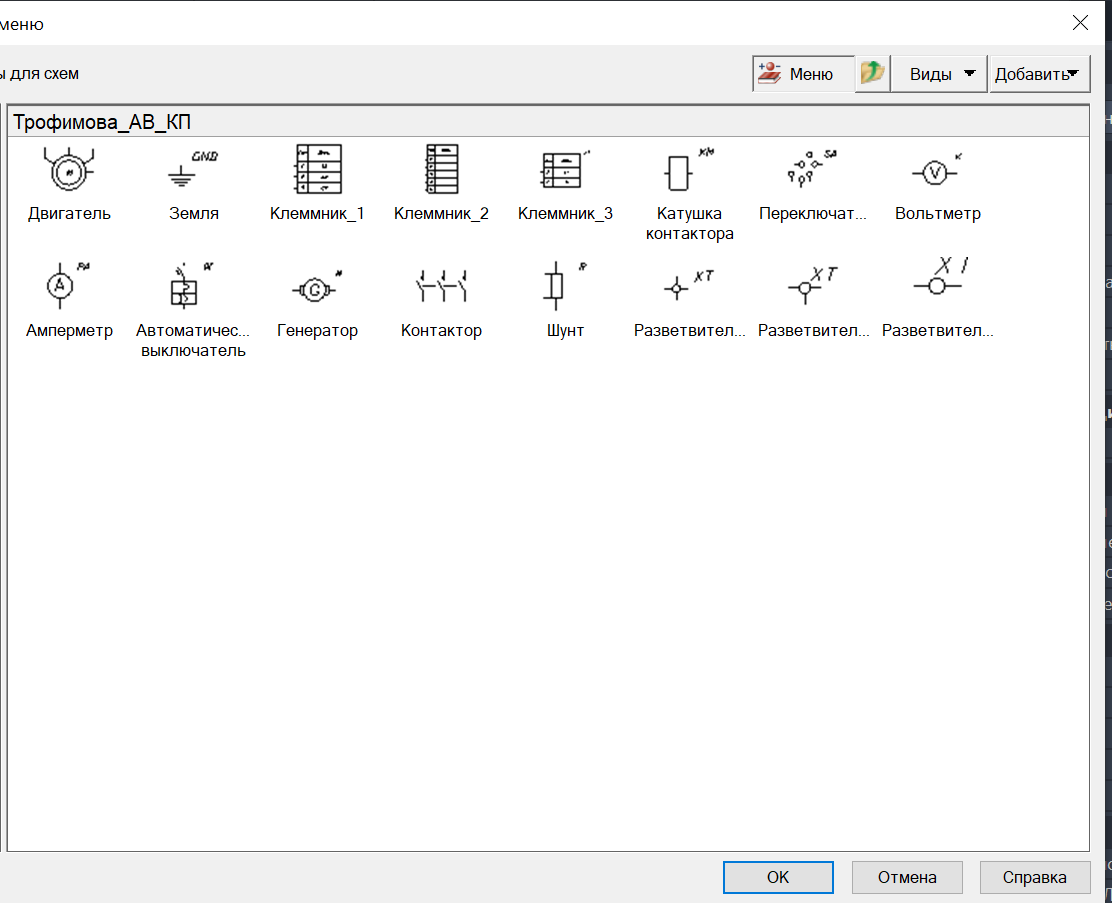

Аналогично, создадим и добавим все остальные УГО в графическое меню. Итоговый вид созданного графического меню представлен на рисунке 11.

Рисунок 11 – Итоговый вид графического меню

3. Создание схемы

Для непосредственного создания схемы, перенесем все элементы из графического меню на лист чертежа, расставив их в нужной последовательности. Теперь соединим все вставленные на лист элементы проводами. Пронумеруем контакты элементов, за номер контакта отвечает атрибут элемента TERM0N, где N – номер вывода элемента. Пример нумерации контактов представлен на рисунке 12.

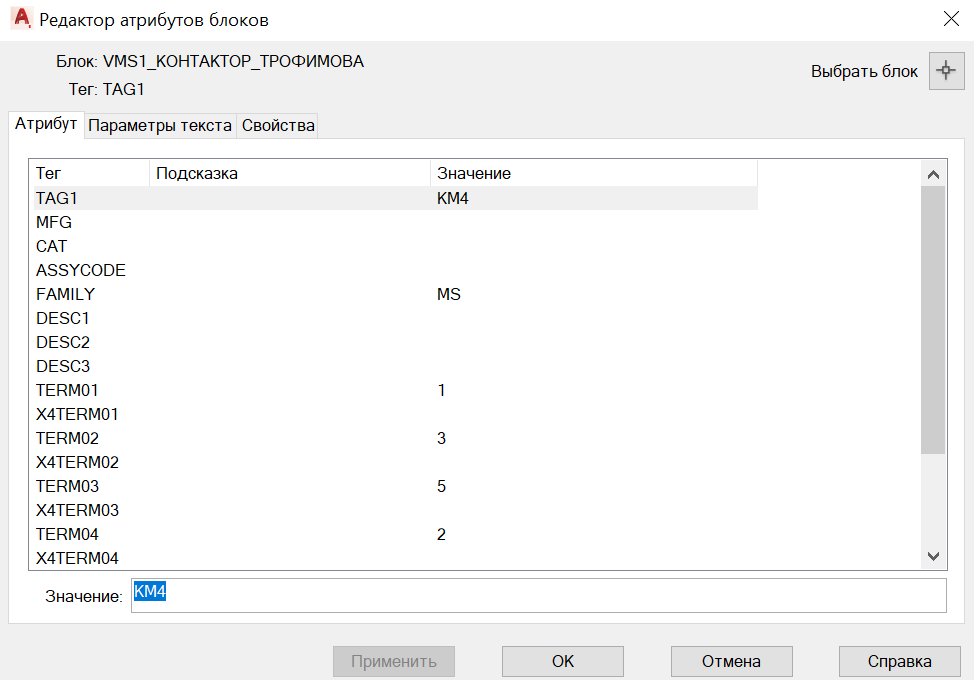

Рисунок 12 – Нумерация контактов элемента

Назначим номера проводам. Для автонумерации выберем команду Вкладка -> Провода -> Вставить провода/номера проводов -> Вставить номера проводов -> Номера проводов. Ставим флажок для опции Назн./Переназн. ПО для всех, выбираем Порядок нумерации проводов – Последовательные, Начало – 1, Шаг – 1 (рис. 13).

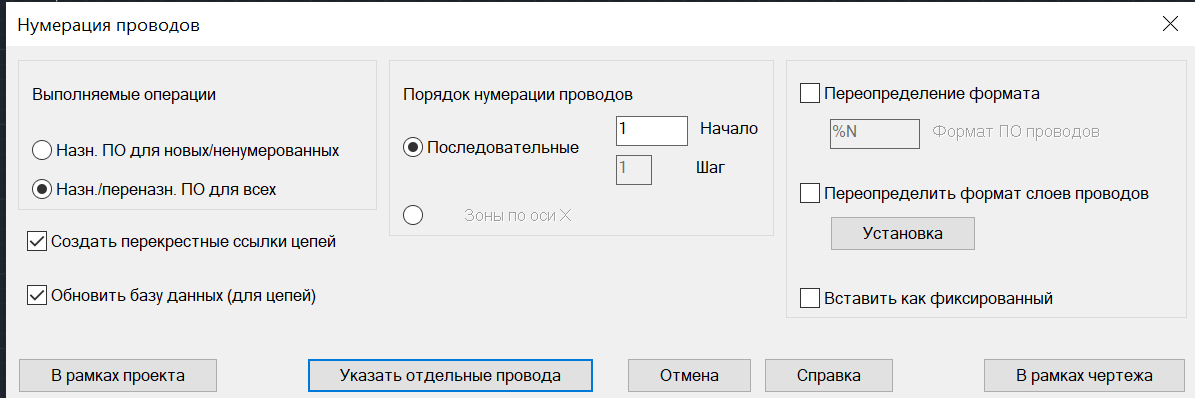

Рисунок 13 – Параметры нумерации проводов.

Создадим слои для проводов и кабелей. Так как электропривод на схеме имеет мощность 4 кВт, для трехфазного питания выберем сечение провода по току (табл. 1.3.6 в [1]):

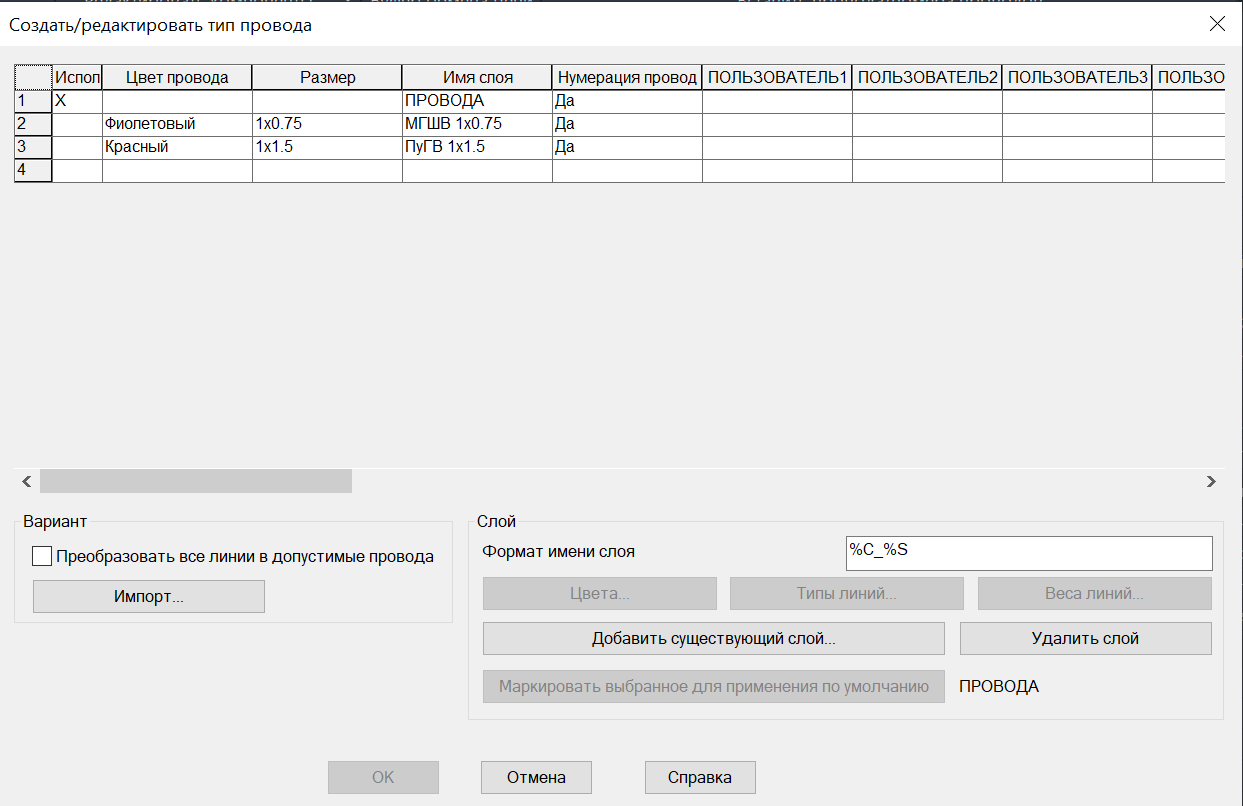

Выберем провод ПуГВ 1х1,5 мм² для силовой цепи. Для сигнальной цепи выберем кабель МГШВ 1х0,75 мм². Создадим соответствующие слои (рис.14).

Рисунок 14 – Создание типов провода

После создания типов провода, применим тип ПуГВ 1х1,5 мм² ко всем силовым цепям в схеме, тип МГШВЭ 1х0,75 мм² – ко всем сигнальным.

4. Формирование перечня элементов

Назначим каталожные данные всем элементам схемы. Для этого нажмем правой кнопкой мыши на элемент и выберем Редактировать компонент. В разделе Данные каталога нажмем кнопку Поиск в каталоге и попробуем найти там контактор, данный в схеме: LC1-D18. (рис. 15).

Рисунок 15 – Внесение новой записи в каталог

Аналогично, добавим каталожные данные для всех родительских элементов, присутствующих на схеме. Теперь создадим базу данных каталога текущего проекта. Для этого воспользуемся командой Проект -> Другие инструменты -> Создать базу данных каталога для конкретного проекта. В диалоге Создать файл поиска по каталожному номеру для конкретного проекта в разделе Существующий файл каталога (рис. 16).

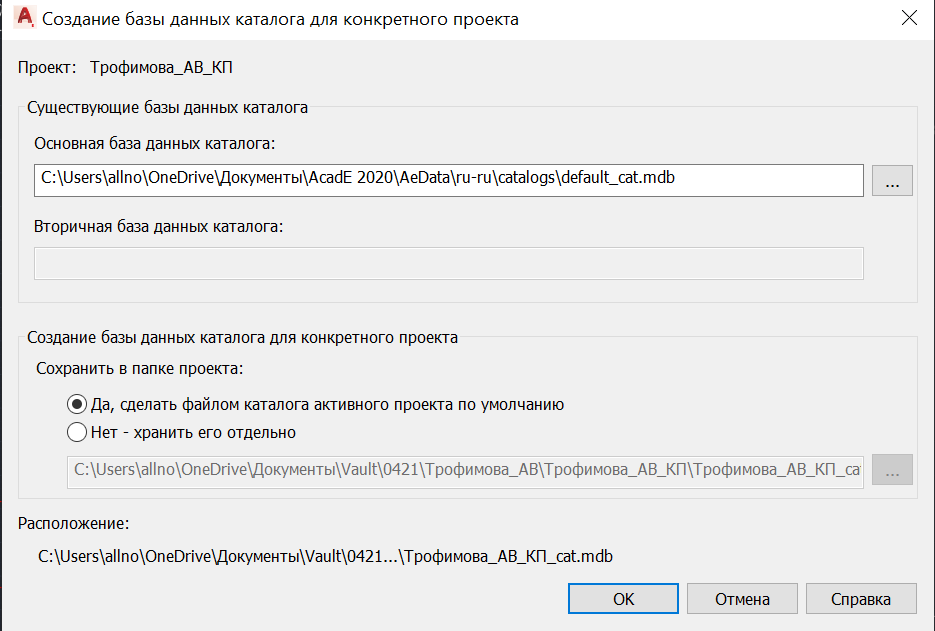

Рисунок 16 – Создание базы данных каталога для конкретного проекта

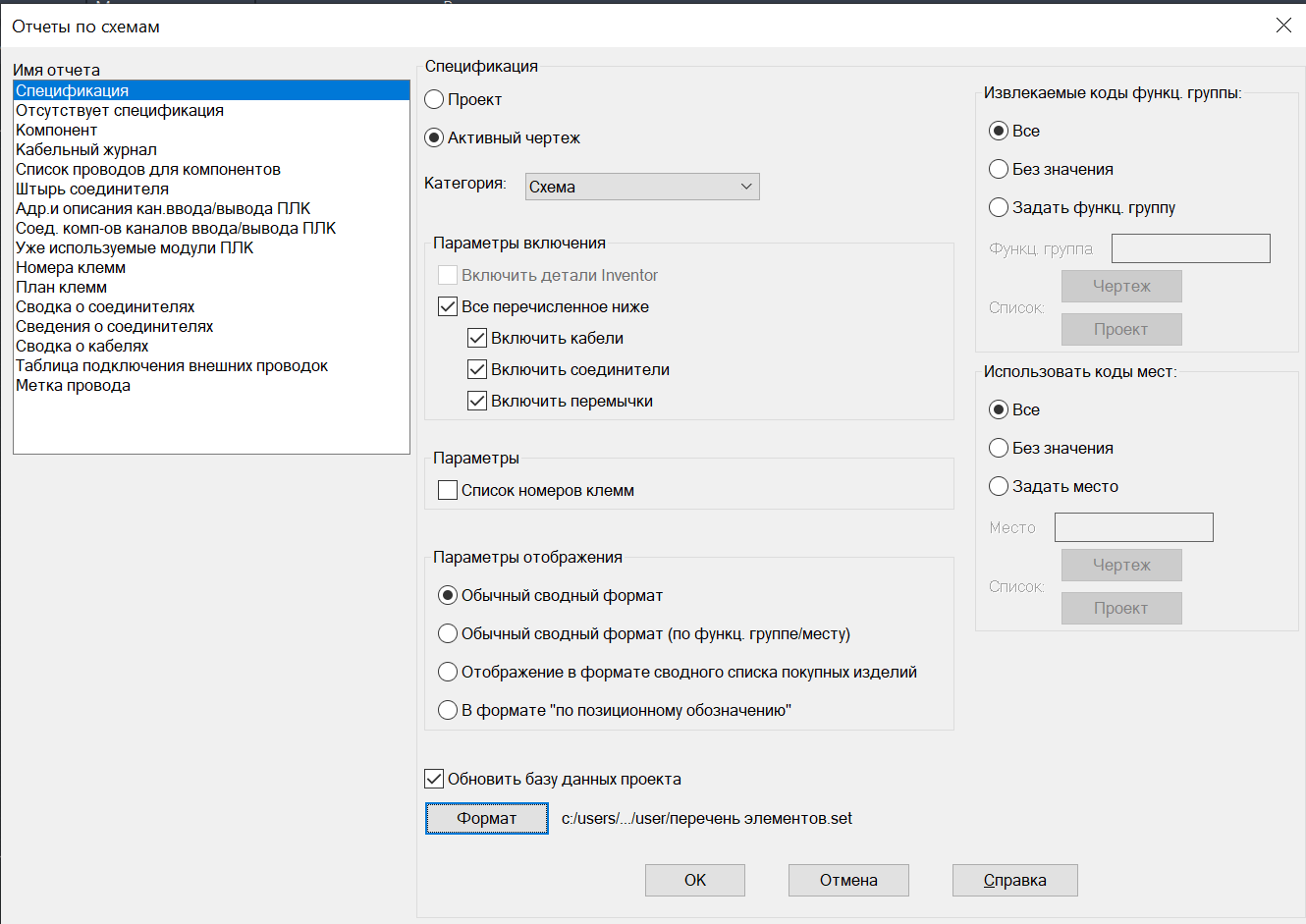

Теперь сгенерируем перечень элементов. Выберем команду Отчеты -> Схемы -> Отчеты. В списке отчетов выберем Спецификация (рис. 17).

Рисунок 17 – Создание перечня элементов

Настроим формат отчета. Выберем ранее созданную настройку Перечень элементов.

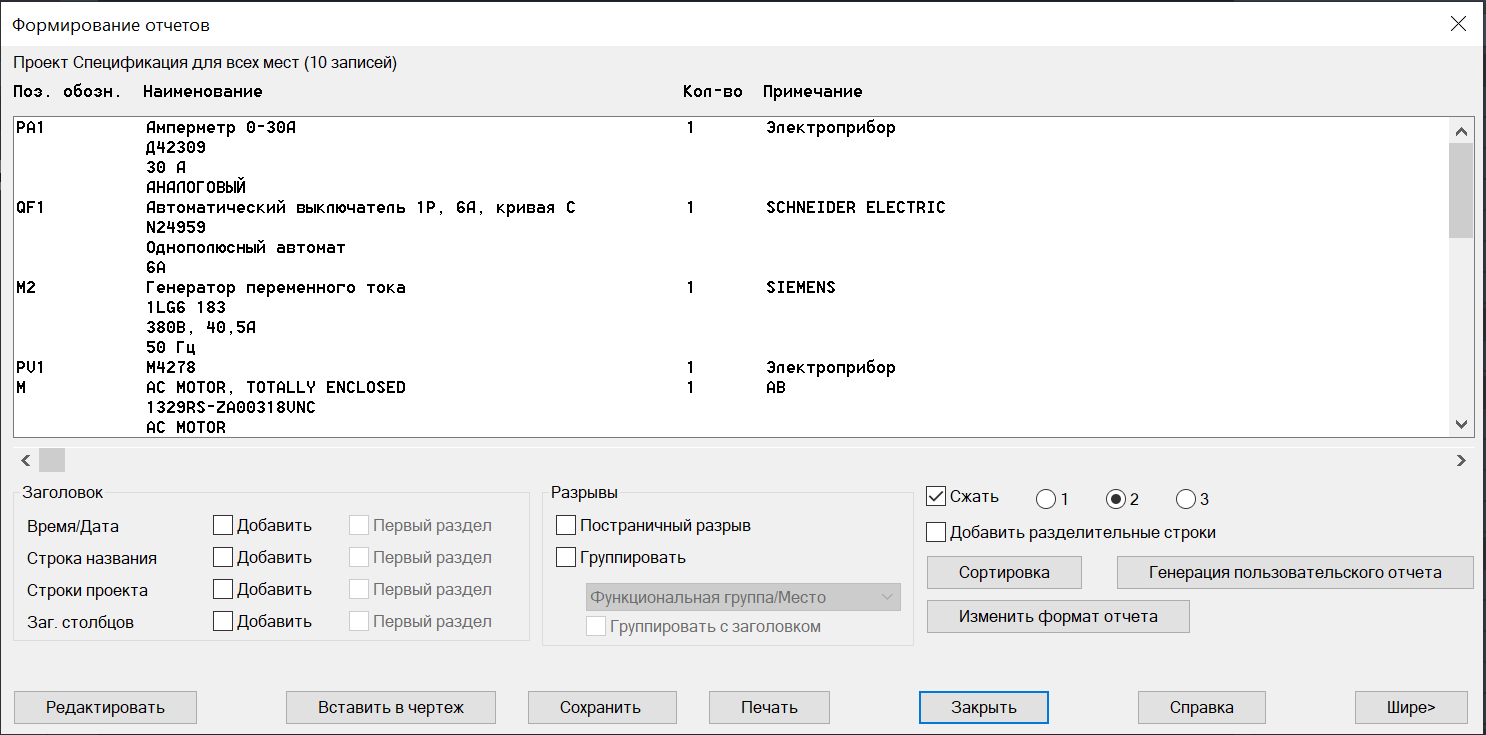

Рисунок 18 – Формирование отчета

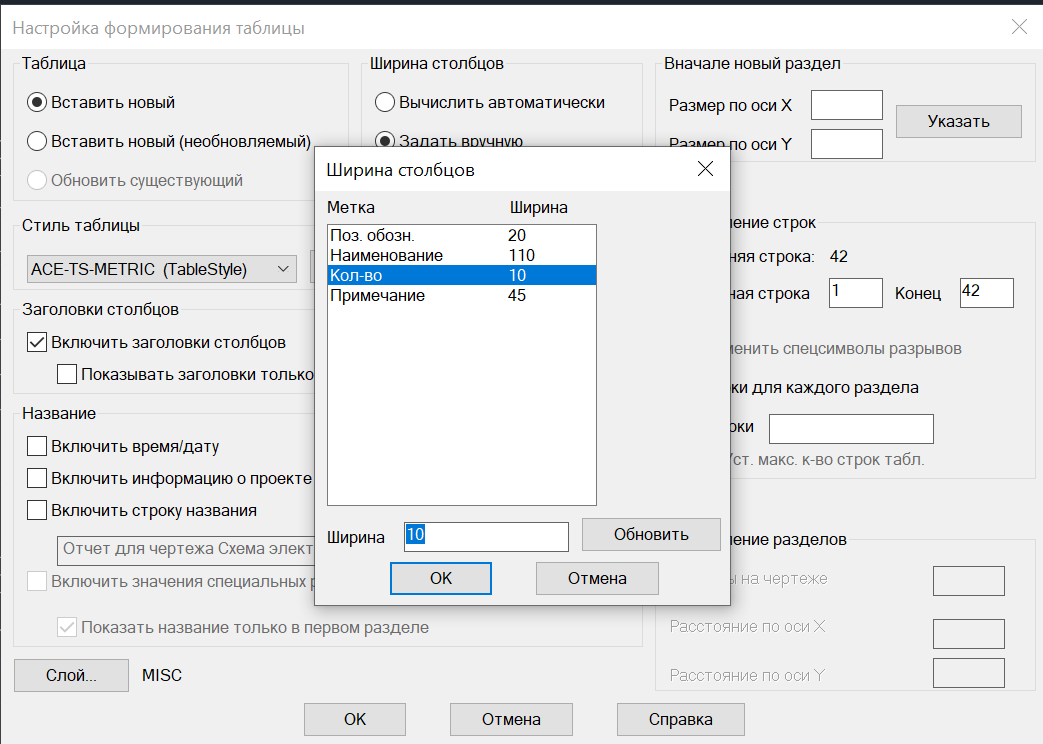

Зададим ширину столбцов согласно требованиям ЕСКД (рис.19).

Рисунок 19 – Задание ширины столбцов отчета

После этого будет создан перечень элементов. Необходимо привести в соответствии с требованиями ЕСКД. Для этого создадим новый чертеж формата А4, первый лист, заполним основную надпись и вставим перечень элементов туда.

5. Список используемой литературы

1. Правила устройства электроустановок (ПУЭ. 7-е изд. - Разделы 2.4 и 2.5 (Утв. Приказом Минэнерго России от 20.05.2003 № 187). -М.: ЭНАС, 2003.

2. Оформление текстовых и графических материалов при подготовке дипломных проектов, курсовых и письменных экзаменационных работ (требования ЕСКД): Учеб. Для нач. 2-е изд., перераб. / А.П. Ганенко, М.И. Лапсарь. – М.: Издательский центр «Академия», 2005. – 336 с.
