Цель работы: получить навыки создания чертежей компоновки AutoCAD Electrical и их связи с электрическими схемами.

Ход работы:

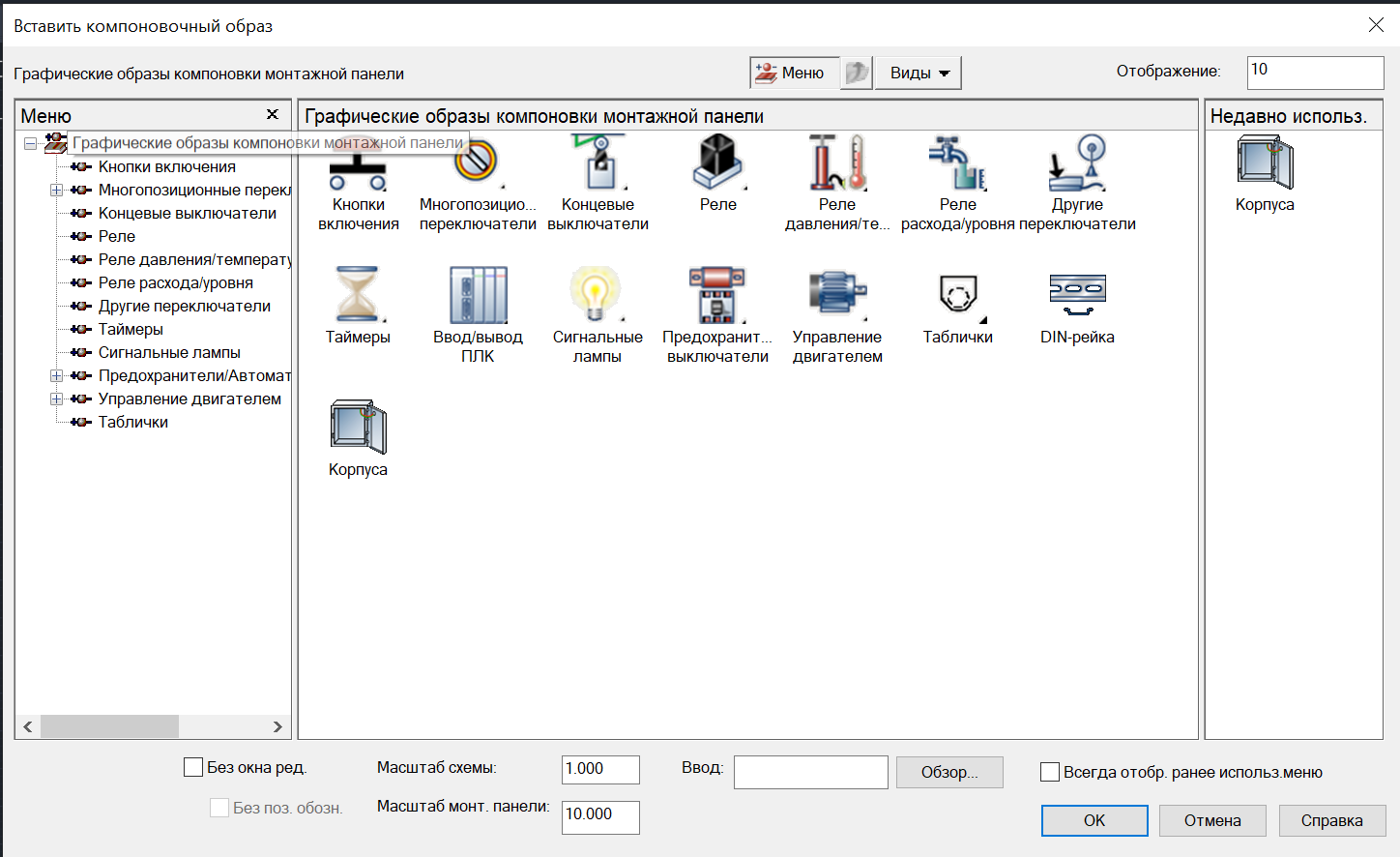

Создадим новый чертеж с названием Компоновка по шаблону А3, горизонтальный, 1 лист. Переключимся к базе каталожных данных по умолчанию во вкладке Параметры проекта, указав её как дополнительный файл поиска в каталоге. Выберем из списка оборудования необходимы нам шкаф. Для этого выберем Монтажная панель -> Вставить компоновочные образы компонентов -> Вставить компоновочные образы -> Графическое меню. В окне диалога Вставить компоновочный образ в поле Масштаб монтажной панели введем 10 и выберем Корпуса (рис.1).

Рисунок 1 – Выбор графического образа шкафа

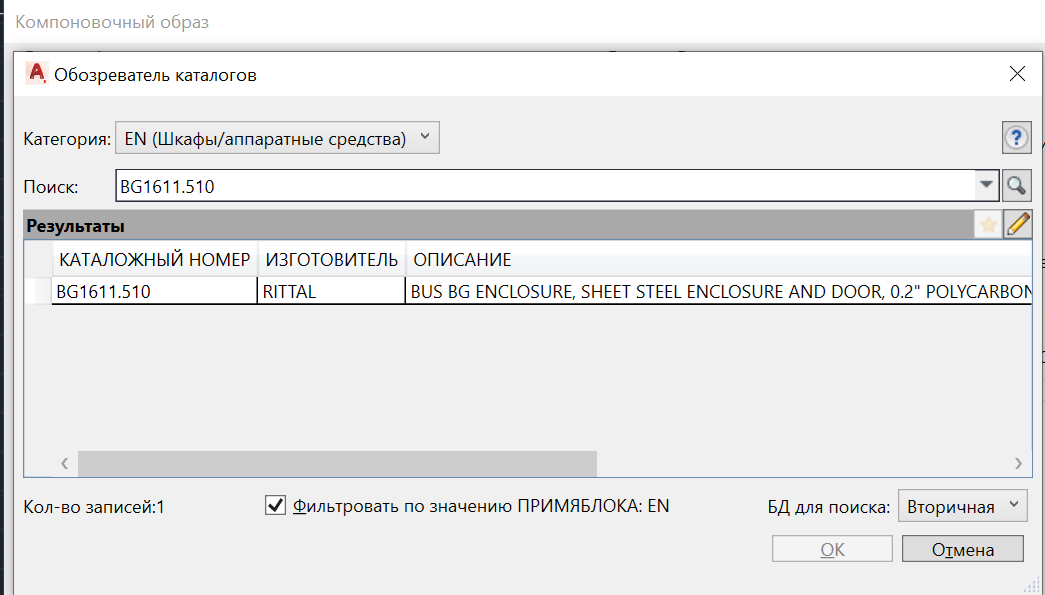

Далее нажимаем кнопку Поиск в каталоге и ищем в каталоге шкаф Rittal серии BG размером 400х500х160 по каталожному номеру BG1611.510 (рис.2)

Рисунок 2 – Поиск в каталоге

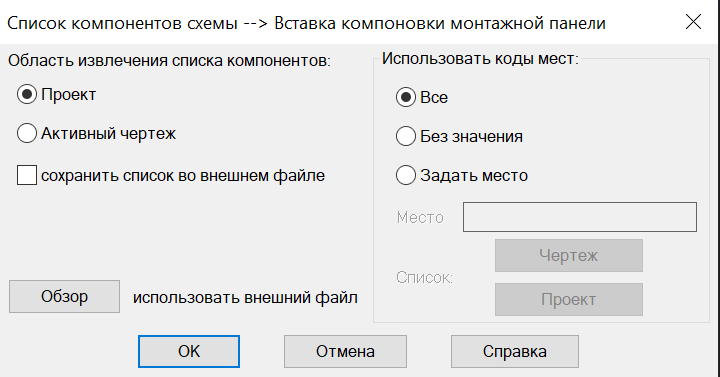

В окне Компоновка монтажной панели -> Вставить/редактировать компоненты в разделе Позиция нажать Далее. Каталожному номеру шкафа присваивается номер позиции в спецификации – 1. Далее разместим в шкафу компоненты схемы, разработанной в предыдущем задании. Для этого активируем вставку компоновочного образа из Списка схем и в появившемся окне Список компонентов схемы… выбираем:

-Область извлечения списка компонентов – Проект;

-Использовать коды мест – Все;

Нажимаем ОК (рис.3)

Рисунок 3 – Вставка компоновки монтажной панели

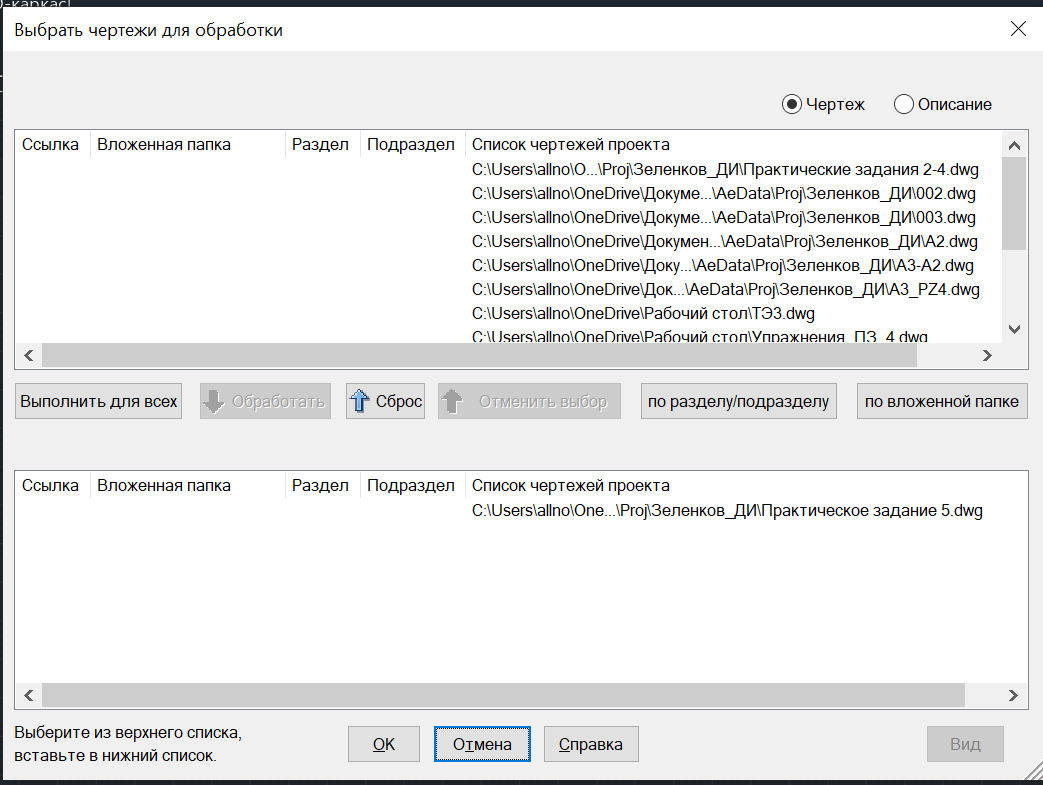

В появившемся списке файлов выбираем файл Практическое задание №4.dwg. (рис.4).

Рисунок 4 – Выбор чертежей для обработки

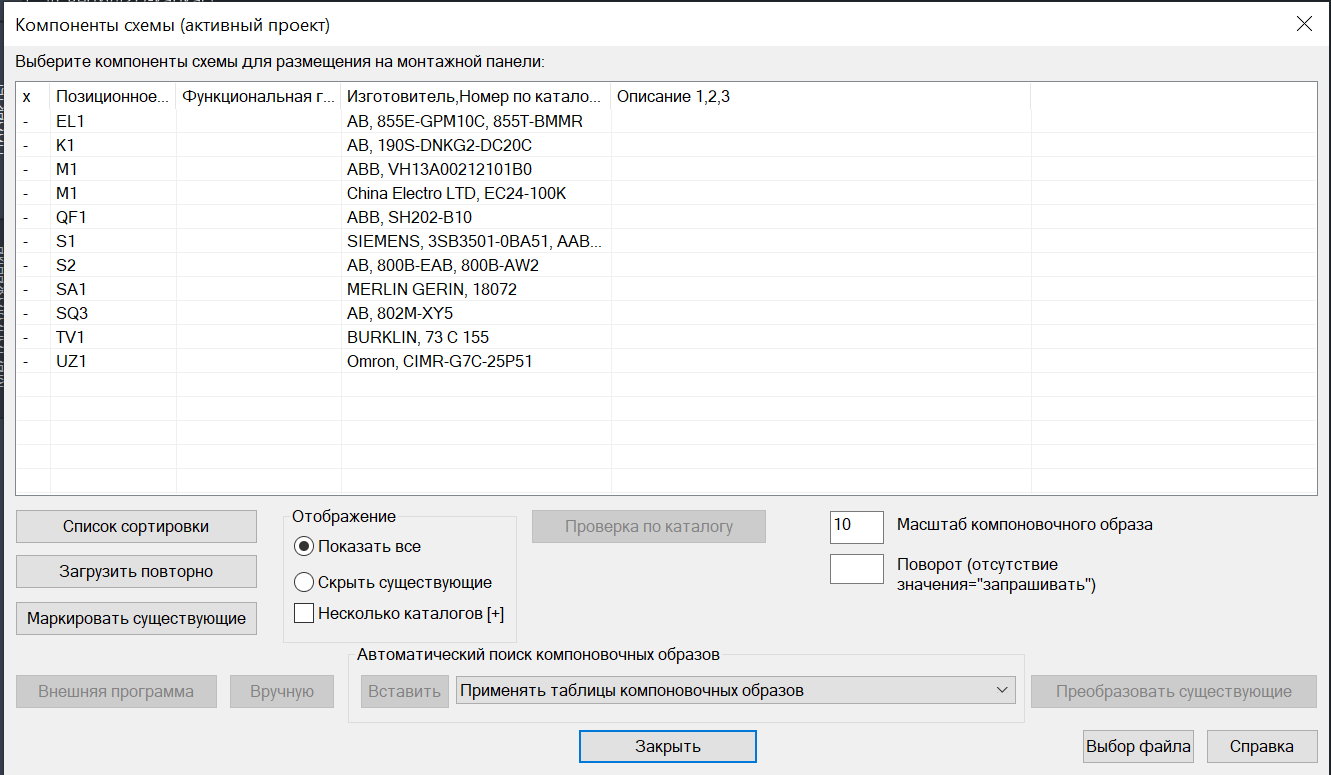

После обработки схем проекта в окне диалога Компоненты схемы(активный проект) появится список всех компонентов проекта, размещенных на листах схем (рис.5).

Рисунок 5 – Компоненты схемы (активный проект)

Последовательно добавим все элементы на чертеж. В случае, если в каталоге не будет найден соответствующий компоновочный образ элемента, создадим его вручную.

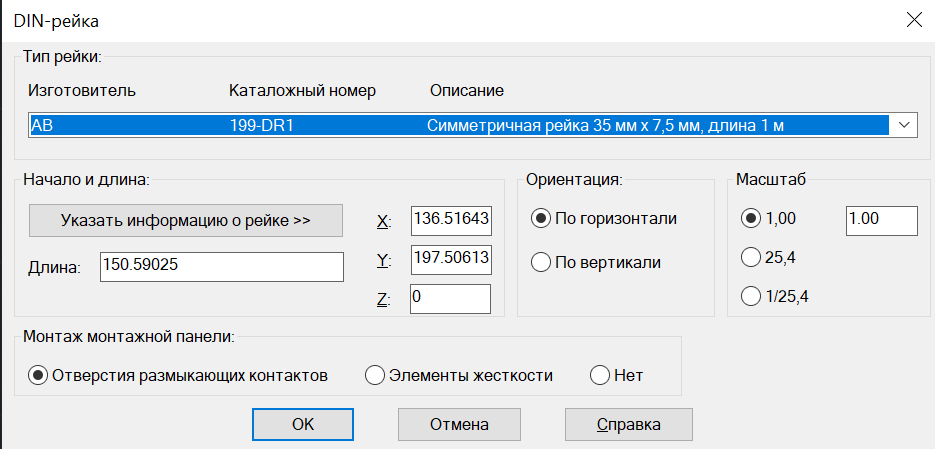

Разместим на чертеже дополнительную DIN-рейку. Для этого зайдем в Графическое меню -> DIN-рейка и выберем подходящую под размер шкафа (рис.6).

Рисунок 6 – Выбор DIN-рейки

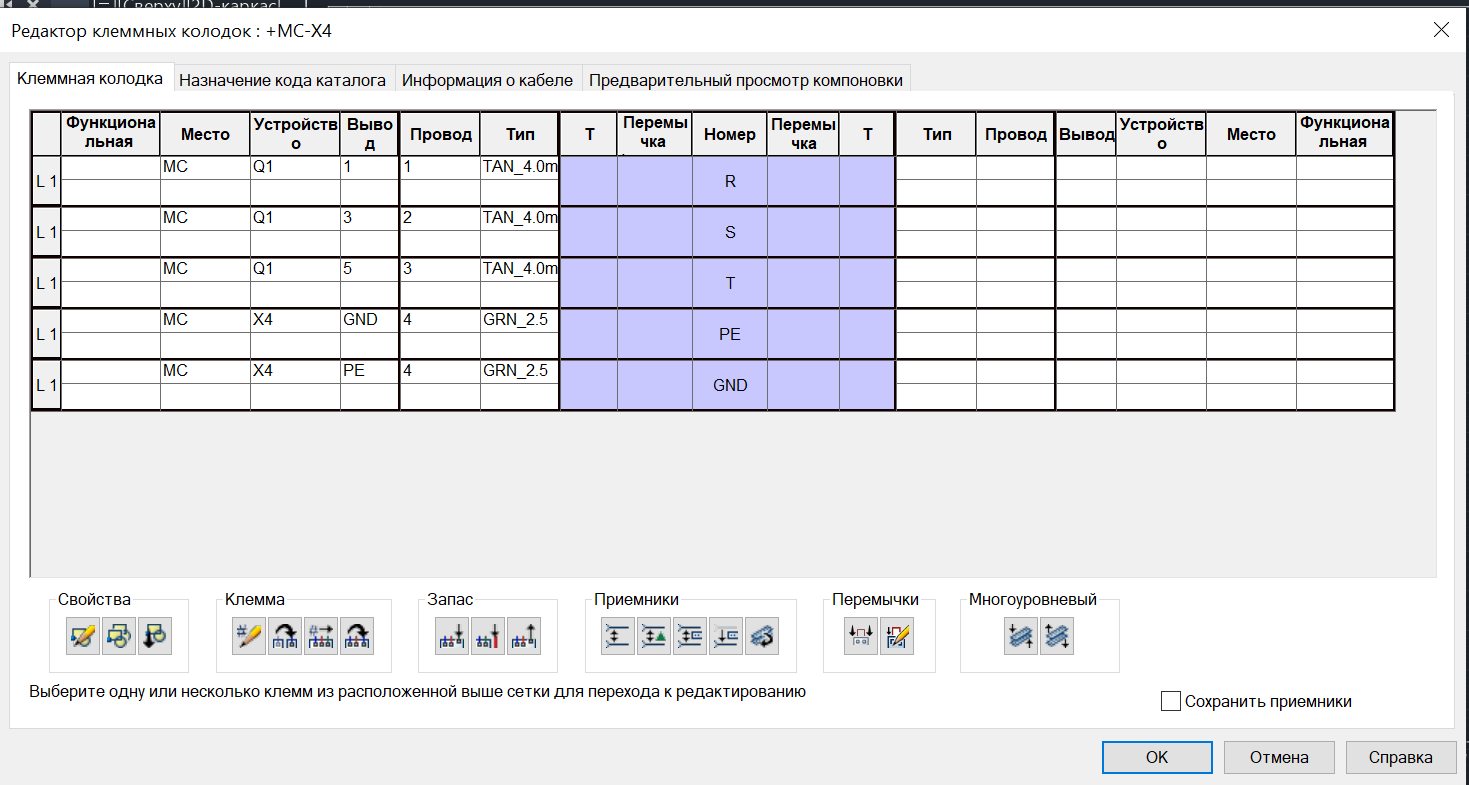

Разместим теперь на этой DIN-рейке клеммник. Предварительно, добавим в чертеж Практического задания №5 четыре клеммы ХТ, размещенные на левых выводах автомата QF1. Теперь вернемся к монтажной панели и выберем Монтажная панель -> Компоновочные образы клемм -> Редактор. В появившемся окне выбираем клеммную колодку Х4-МС и нажимаем Правка (рис. 8).

Рисунок 8 – Правка клеммной колодки

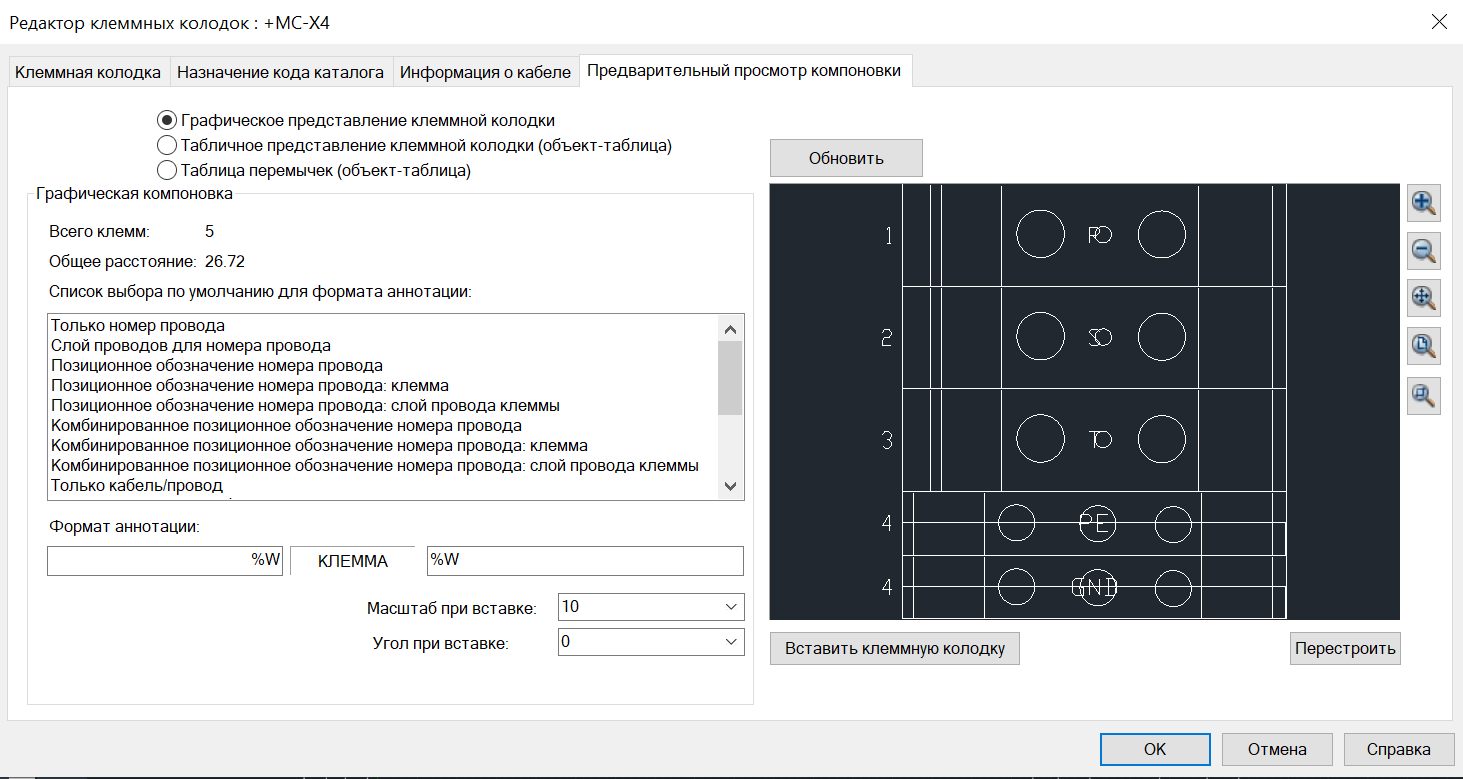

Переходим на вкладку Предварительный просмотр компоновки, вводим в поле Масштаб при вставке – 10, нажимаем кнопку Обновить. После этого нажимаем кнопку Вставить клеммную колодку (рис. 9).

Рисунок 9 – Вставка клеммной колодки

Проставим габаритные и установочные размеры шкафа, а также выноски на все компоненты.

Выводы: В данной работе были получены навыки создания чертежей компоновки AutoCAD Electrical и их связи с электрическими схемами.
