МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РАПС

отчет

по лабораторной работе № 2

по дисциплине «Электрические измерения в электроприводе»

Тема: «Изучение библиотеки Powe Electronics – устройства энергетической электроники»

Студент гр. 0421

Токарев А.А.

Преподаватель

Козлова Л.П.

Санкт-Петербург

2023

Цель работы

Снятие характеристик с устройств энергетической электроники

Ход работы

  1. Снятие характеристик блока Diode

Соберем схему, состоящую из исследуемого блока Diode, источника напряжения переменного тока с амплитудой 10 В и частотой 1 Гц, задающего линейный рост напряжения и двух блоков Scope. Схема представлена на рисунке 1.

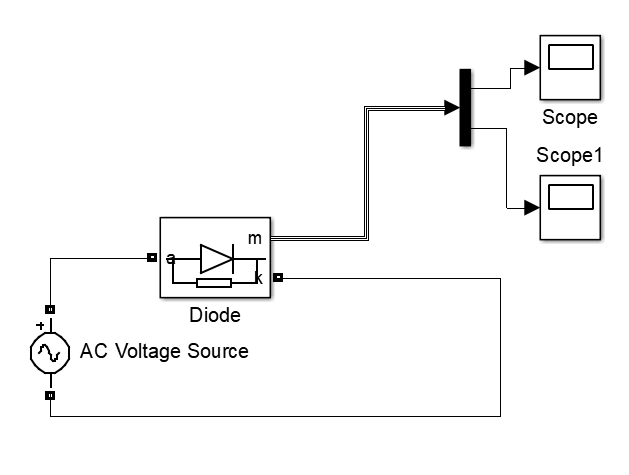

Рисунок 1 – Схема для исследования блока Diode

Зададим параметры блока Diode таким образом:

- Сопротивление диода при прямом включении Ron = 1 Ом;

- Индуктивность диода при прямом включении Lon = 0 Гн;

- Напряжение, при котором начинает течь ток через диод Vf = 0,8 В;

- Обратное сопротивление диода Rs = 500 Ом;

- Обратная емкость диода Cs = 2,5⸱10-7 Ф.

Параметры блока представлены на рисунке 2.

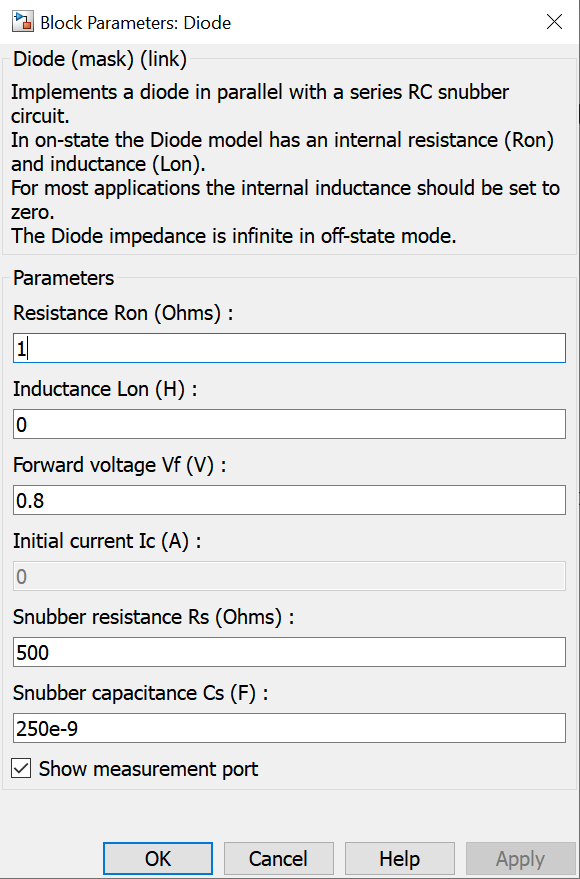

Рисунок 2 – Параметры блока Diode

Проведем моделирование в течении 5 секунд и построим характеристики блока Diode. Характеристики схемы с диодом представлены на рисунке 3.

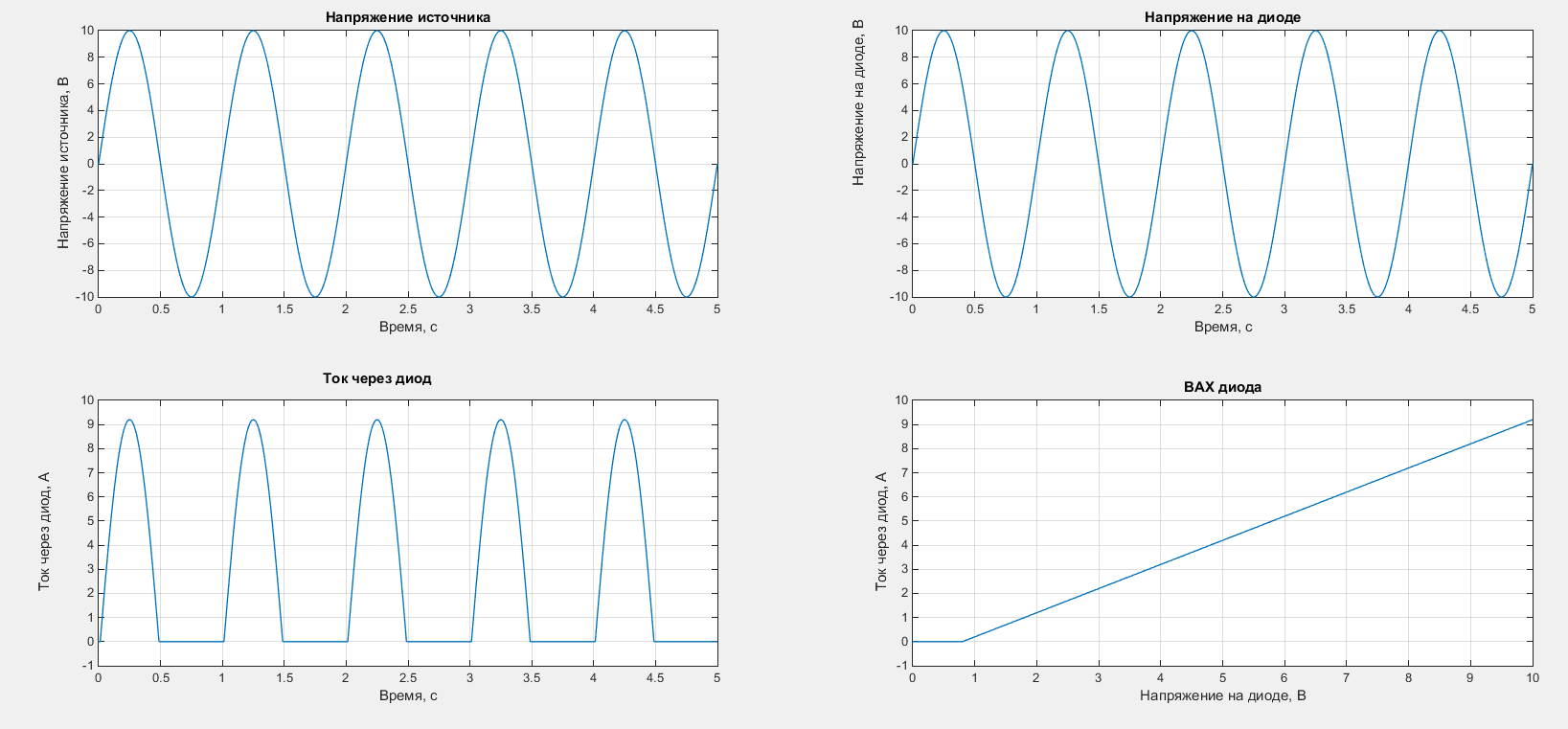

Рисунок 3 –Характеристики блока Diode

  1. Снятие характеристик блока Thyristor

Соберем схему, состоящую из исследуемого блока Thyristor, синусоидального источника напряжения, блока Step, задающего управляющее напряжение на тиристоре и четырех блоков Scope. Схема представлена на рисунке 4.

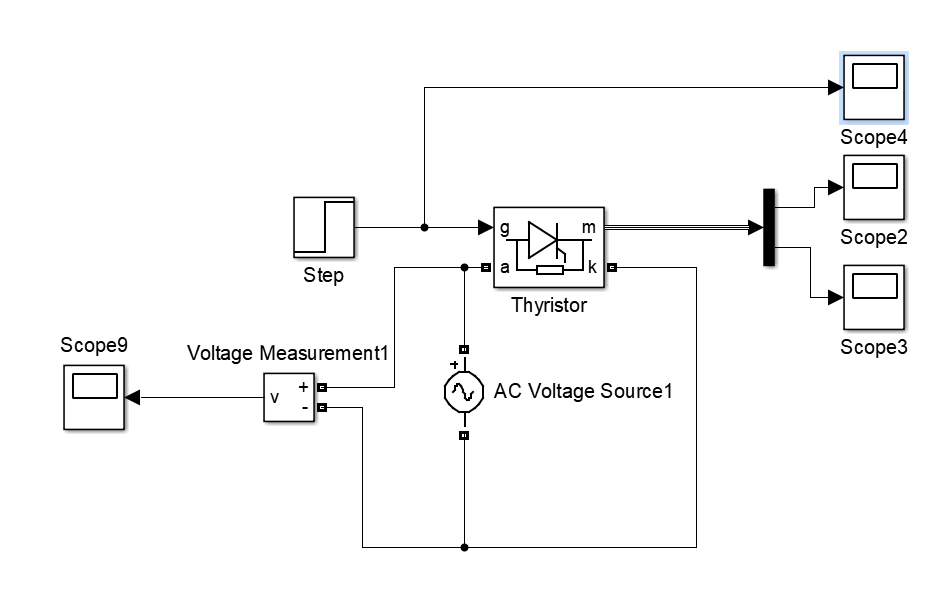

Рисунок 4 – Схема для исследования блока Thyristor

Зададим параметры блока Thyristor таким образом:

- Сопротивление тиристора при прямом включении Ron = 1 Ом;

- Индуктивность тиристора при прямом включении Lon = 0 Гн;

- Напряжение, при котором начинает течь ток через тиристор Vf = 0,8 В;

- Обратное сопротивление тиристора Rs = 500 Ом;

- Обратная емкость тиристора Cs = 2,5⸱10-7 Ф.

Параметры блока представлены на рисунке 5.

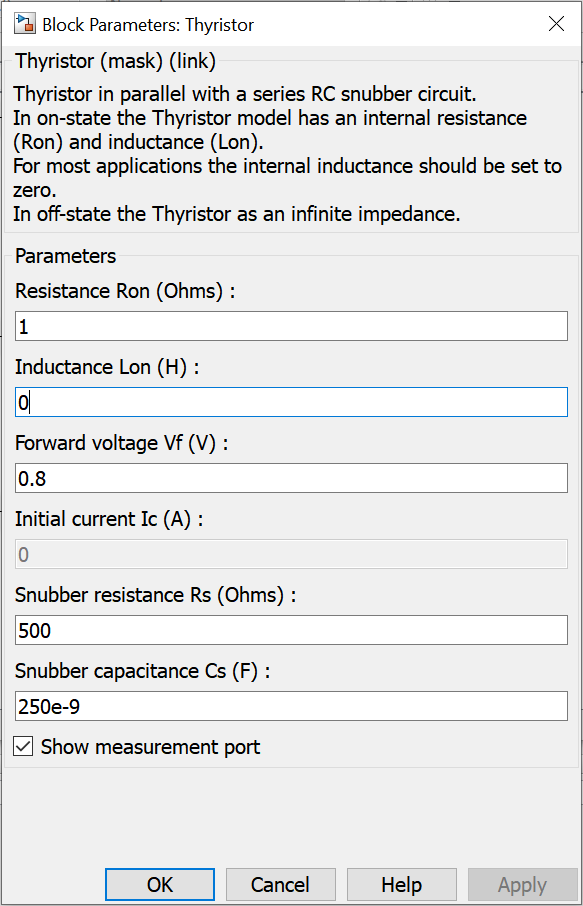

Рисунок 5 – Параметры блока Thyristor

Проведем моделирование в течении 5 секунд и построим вольт – амперную характеристику блока Thyristor. Характеристики тиристора представлены на рисунке 6.

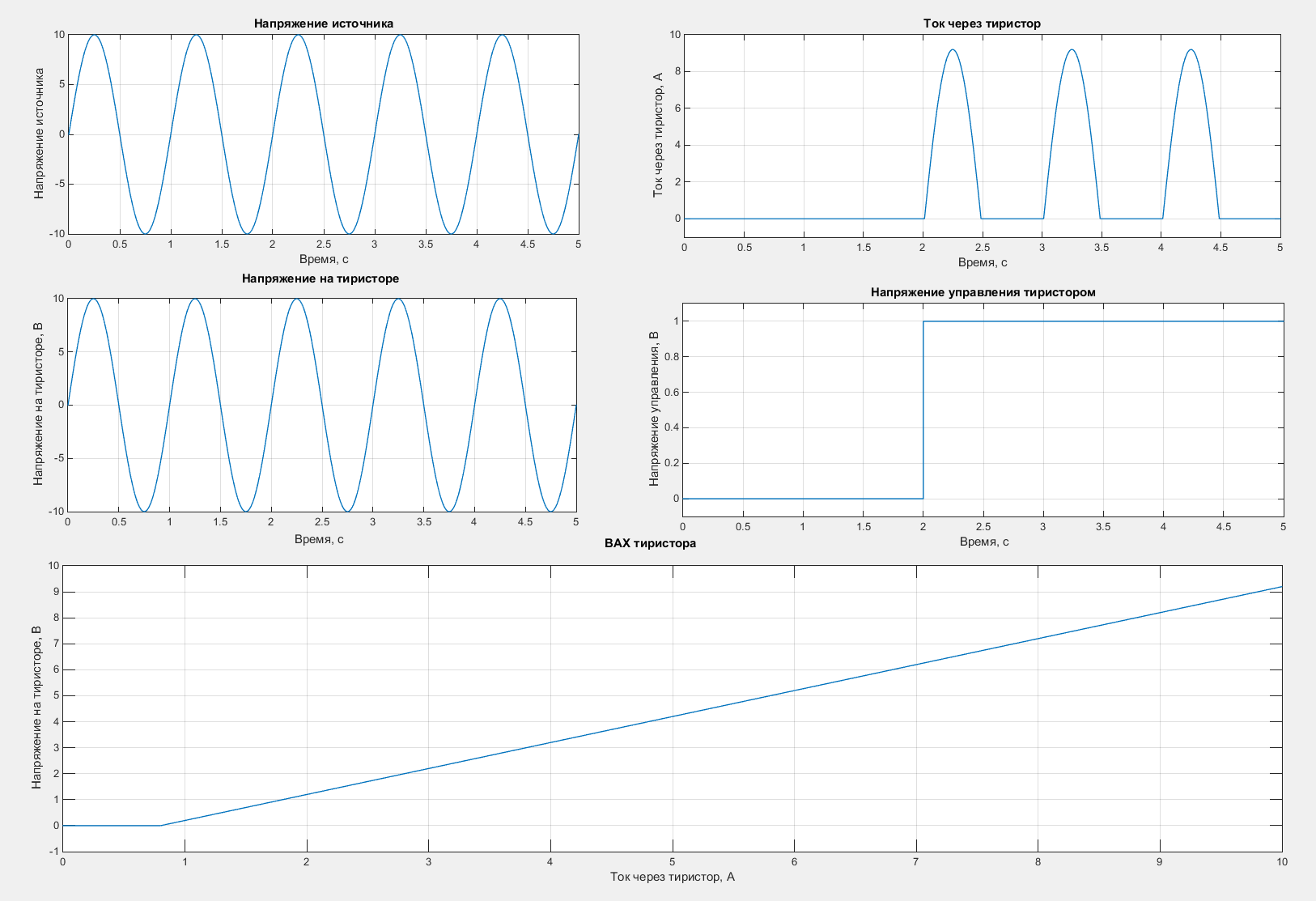

Рисунок 6 – Характеристики блока Thyristor

  1. Снятие характеристик блока Ideal Switch

Соберем схему, состоящую из исследуемого блока Ideal Switch, синусоидального источника напряжения, блока Step, задающего управляющее напряжение на ключе и четырех блоков Scope. Схема представлена на рисунке 7.

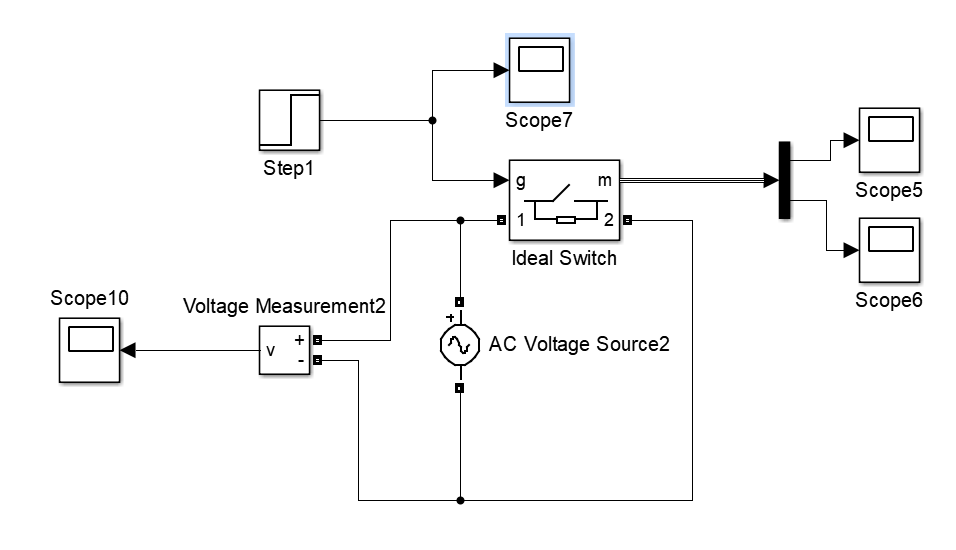

Рисунок 7 – Схема для исследования блока Ideal Switch

Зададим параметры блока Ideal Switch таким образом:

- Сопротивление ключа при прямом включении Ron = 0.001 Ом;

- Начальное положение ключа – разомкнут;

- Обратное сопротивление ключа Rs = 105 Ом;

- Обратная емкость ключа Cs = ∞.

Параметры блока представлены на рисунке 8.

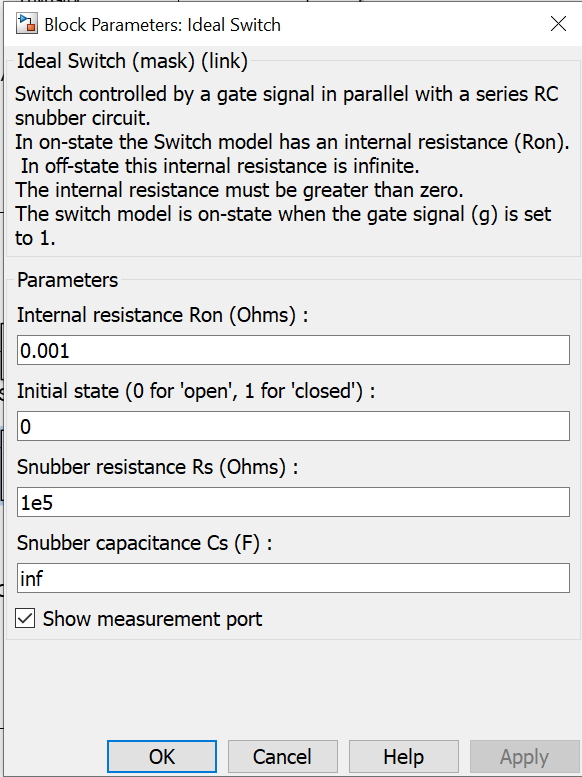

Рисунок 8 – Параметры блока Ideal Switch

Проведем моделирование в течении 5 секунд и построим вольт – амперную характеристику блока Ideal Switch. Характеристики ключа представлены на рисунке 9.

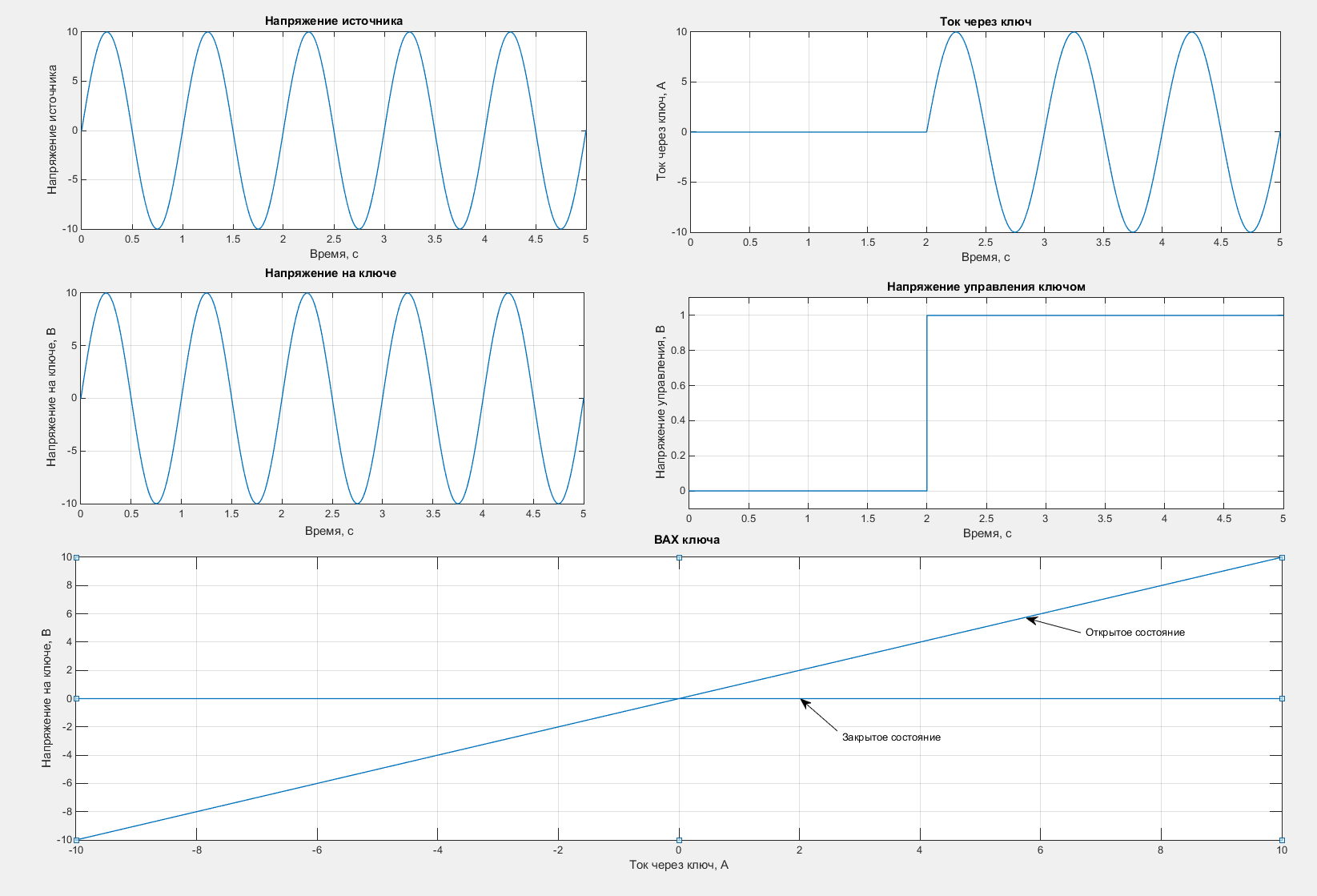

Рисунок 9 – Характеристики блока Ideal Switch

Выводы по работе

В данной лабораторной работе были изучены 3 блока из библиотеки Power Electronics – Diode, Thyristor, Ideal Switch. Были получены графики различных характеристик этих блоков, исследованы их параметры. Элементы Thyristor и Ideal Switch представляют собой управляемые ключи, блок Diode – неуправляемый диод. Все эти блоки можно использовать для моделирования различных устройств силовой электроники, например, мостовых схем.
