Лаба 1 / Лабораторная работа №1_Токарев_0421_ЭИвЭП

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РАПС

отчет

по лабораторной работе № 1

по дисциплине «Электрические измерения в электроприводе»

Тема: «Изучение библиотеки Measurements – измерительные и контрольные устройства»

Студент гр. 0421		Токарев А.А.
Преподаватель		Козлова Л.П.

Санкт-Петербург

2023

Цель работы

Изучение библиотеки Measurements.

Исследование простейшей схемы

Соберем простейшую схему, состоящую из 4 резистивных элементов и двух источников постоянного тока. Схема представлена на рисунке 1.

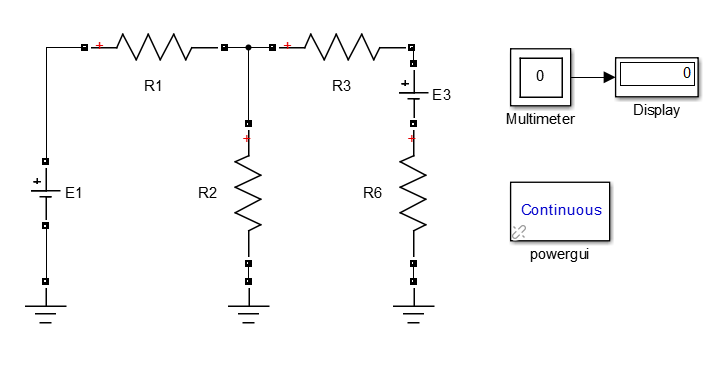

Рисунок 1 – Схема для исследования

Сначала проведем исследование схемы с помощью блока Multimeter. Измерим напряжения и токи на резисторах R1 и R2. Для этого, откроем свойства этих резисторов и в пункте «Measurements» выберем Branch voltage and current. Свойства резистора R1 представлены на рисунке 2.

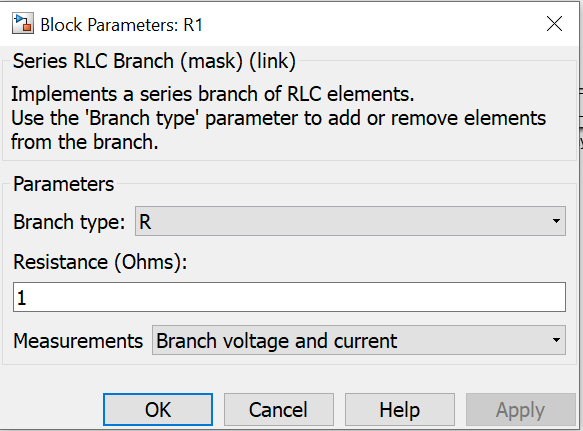

Рисунок 2 – Выбор измеряемых величин для резистора R1

Теперь, откроем блок Multimeter и выберем те токи и напряжения, что мы хотим измерить. Настройки блока представлены на рисунке 3.

Рисунок 3 – Настройки блока Multimeter

Теперь проведем моделирование. После моделирования в блоке Display отобразятся значения выбранных нами ранее напряжений и токов. Результаты моделирования представлены на рисунке 4.

Рисунок 4 – Результаты моделирования

Теперь проведем исследование схемы с помощью блоков Current Measurement и Voltage Measurement. Измерять будем так же, как и раньше, напряжение и ток на резисторах R1 и R2. Для начала включим измерительные блоки в схему. Блок Current Measurement включается последовательно, блок Voltage Measurement – параллельно. Новая схема представлена на рисунке 5.

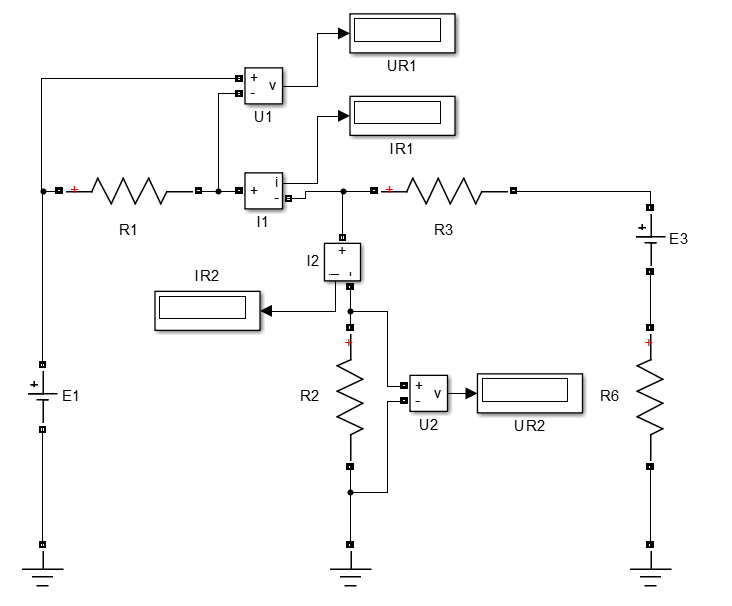

Рисунок 5 – Схема с блоками Current Measurement и Voltage Measurement

Теперь проведем моделирование. После моделирования в блоках Display отобразятся значения напряжений и токов. Результаты моделирования представлены на рисунке 6.

Рисунок 6 – Результаты моделирования

Выводы по работе

В данной лабораторной работе были изучены базовые блоки из библиотеки Measurements. Были проведены измерения как с помощью блока Multimeter, так и с помощью блоков Current Measurement и Voltage Measurement. Использование блока Multimeter для измерений в схеме, используемой в данной лабораторной работе, кажется более удобным, так как схема не засоряется лишними связями, выглядит более читабельной и аккуратной. При этом результаты измерений как с использованием блока Multimeter, так и с использованием блоков Current Measurement и Voltage Measurement получились одинаковыми.
