МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра РС
отчет
по лабораторной работе № 10
по дисциплине «Аналоговая электроника»
Тема: «Исследование мультивибраторов»
Студент гр. 0421 |
|
Токарев А.А. |
Студентка гр. 0421 |
|
Терентьева А.С. |
Преподаватель |
|
Виноградов В.А. |
Санкт-Петербург
2023
Обработка результатов
Исследование автоколебательного мультивибратора

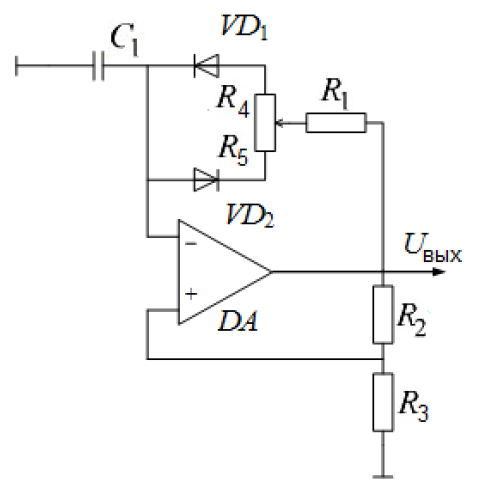

Схема:
|
τ+, мс |
τ-, мс |
T, мс |
Q+ = T/ τ+ |
Q- = T/ τ- |
Среднее |
0,29 |
0,27 |
0,56 |
1,93 |
2,07 |
R8_1 |
0,35 |
0,3 |
0,65 |
1,86 |
2,17 |
R8_2 |
0,23 |
0,2 |
0,43 |
1,87 |
2,15 |
R7_1 |
0,38 |
0,37 |
0,75 |
1,97 |
2,03 |
R7_2 |
0,22 |
0,18 |
0,4 |
1,82 |
2,22 |
R6_1 |
0,36 |
0,19 |
0,55 |
1,53 |
2,89 |
R6_2 |
0,18 |
0,38 |
0,56 |
3,11 |
1,47 |
C |
0,9 |
0,84 |
1,74 |
1,93 |
2,07 |

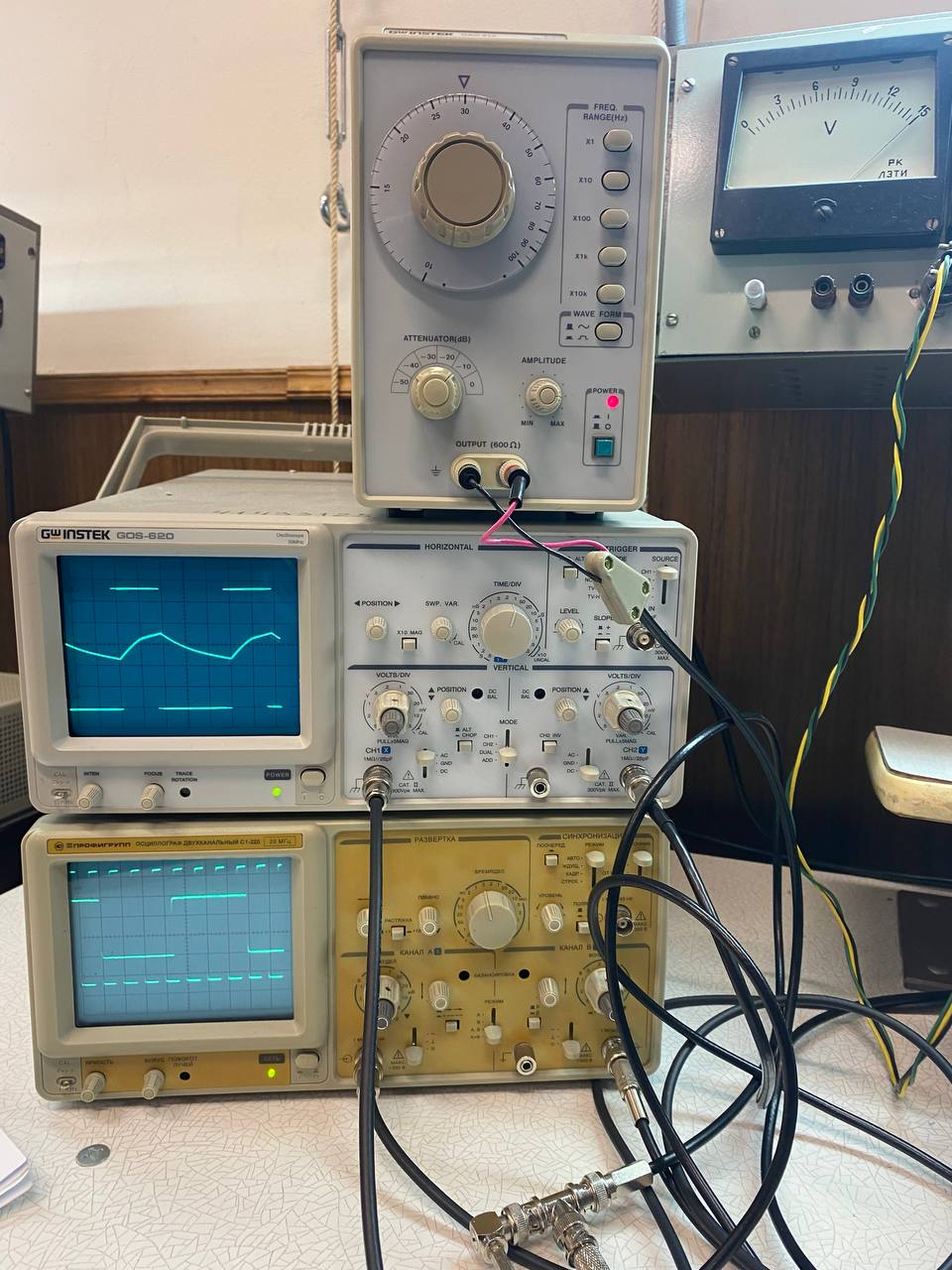

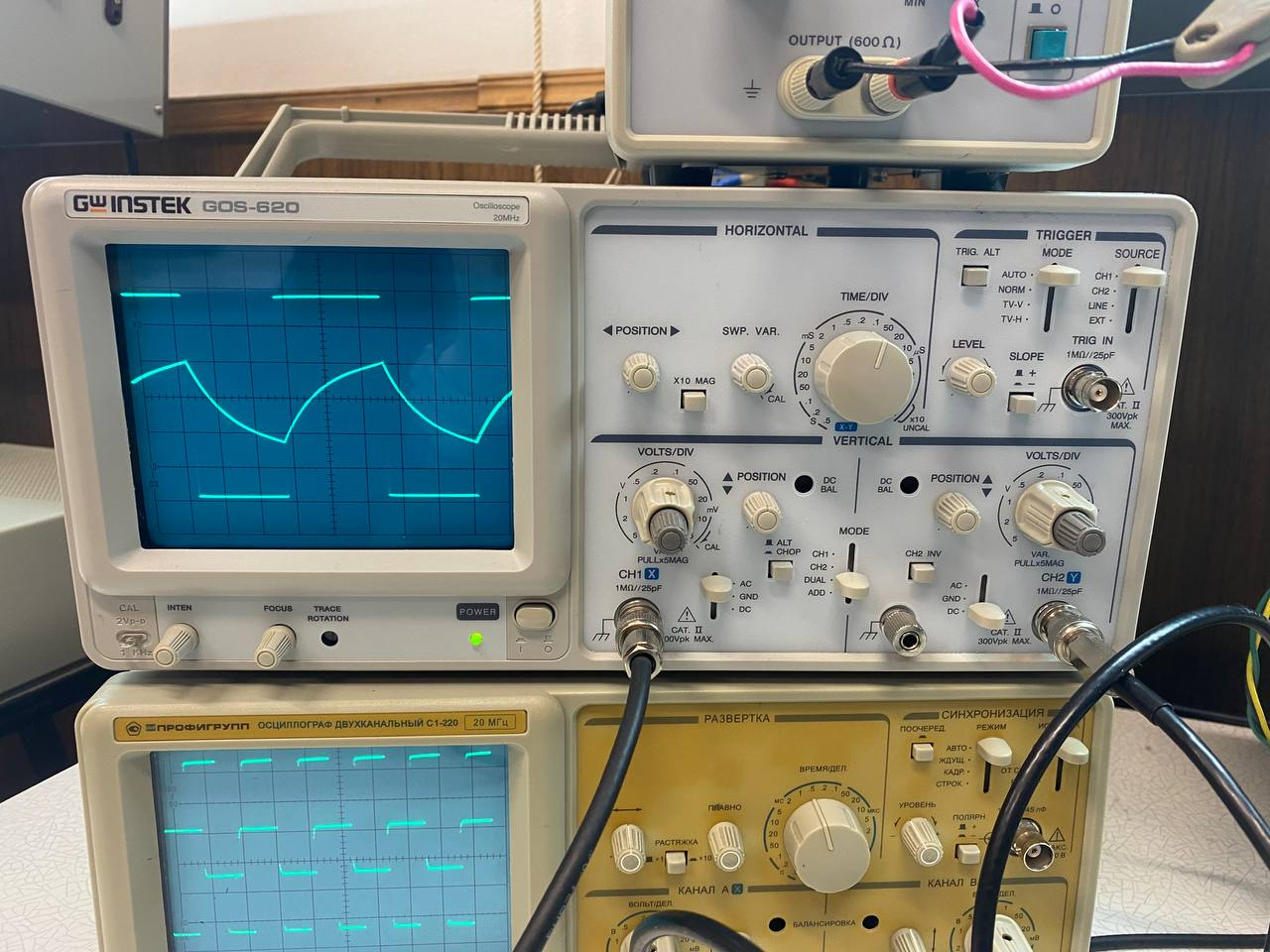

Осциллограмма:
Исследование ждущего мультивибратора

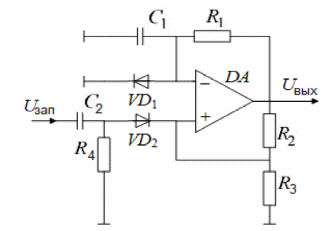

Схема:

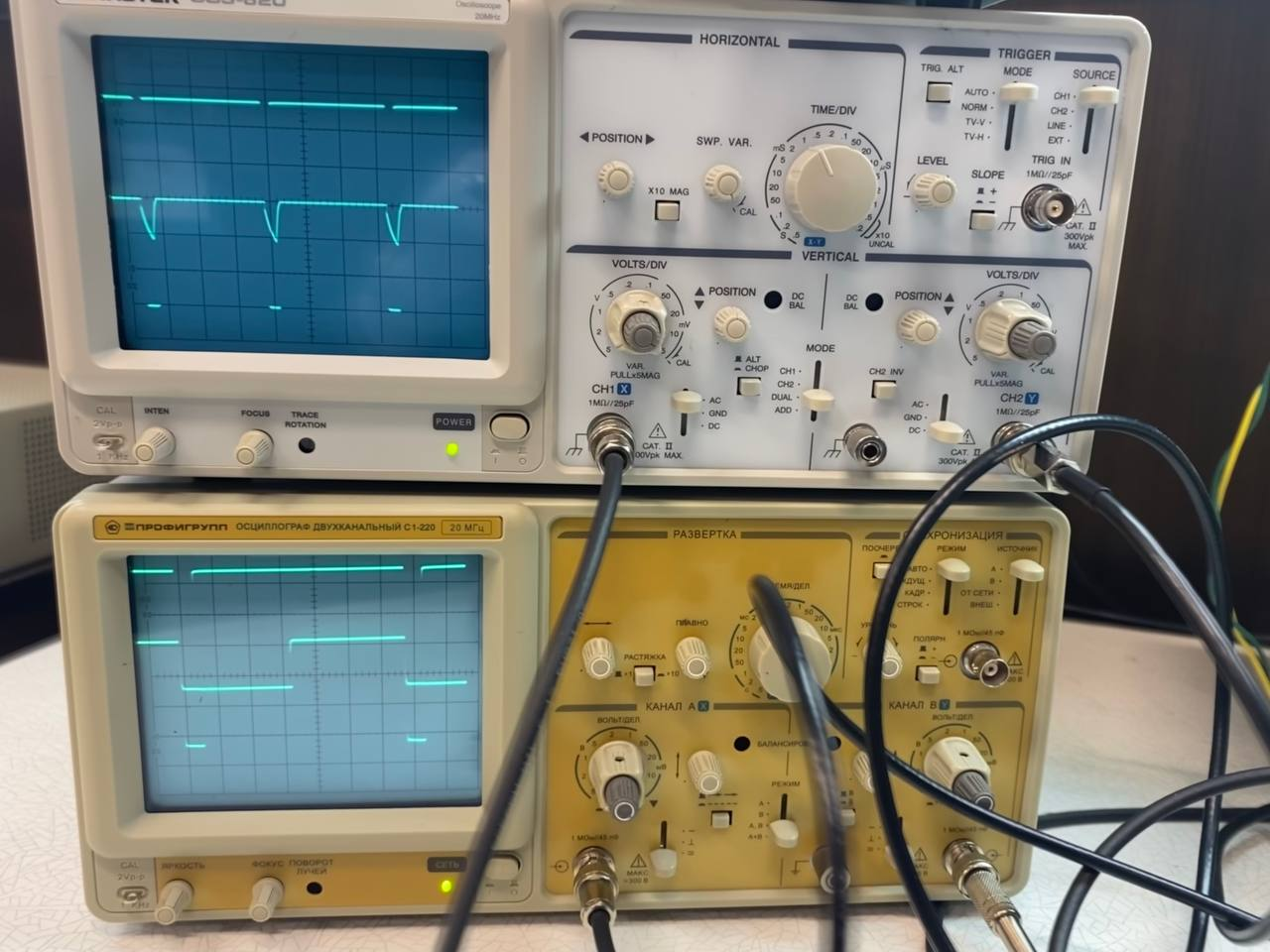

Осциллограмма:
Umin= 0,92 В
Исследование мультивибратора в режимах синхронизации и деления частоты
Схема:

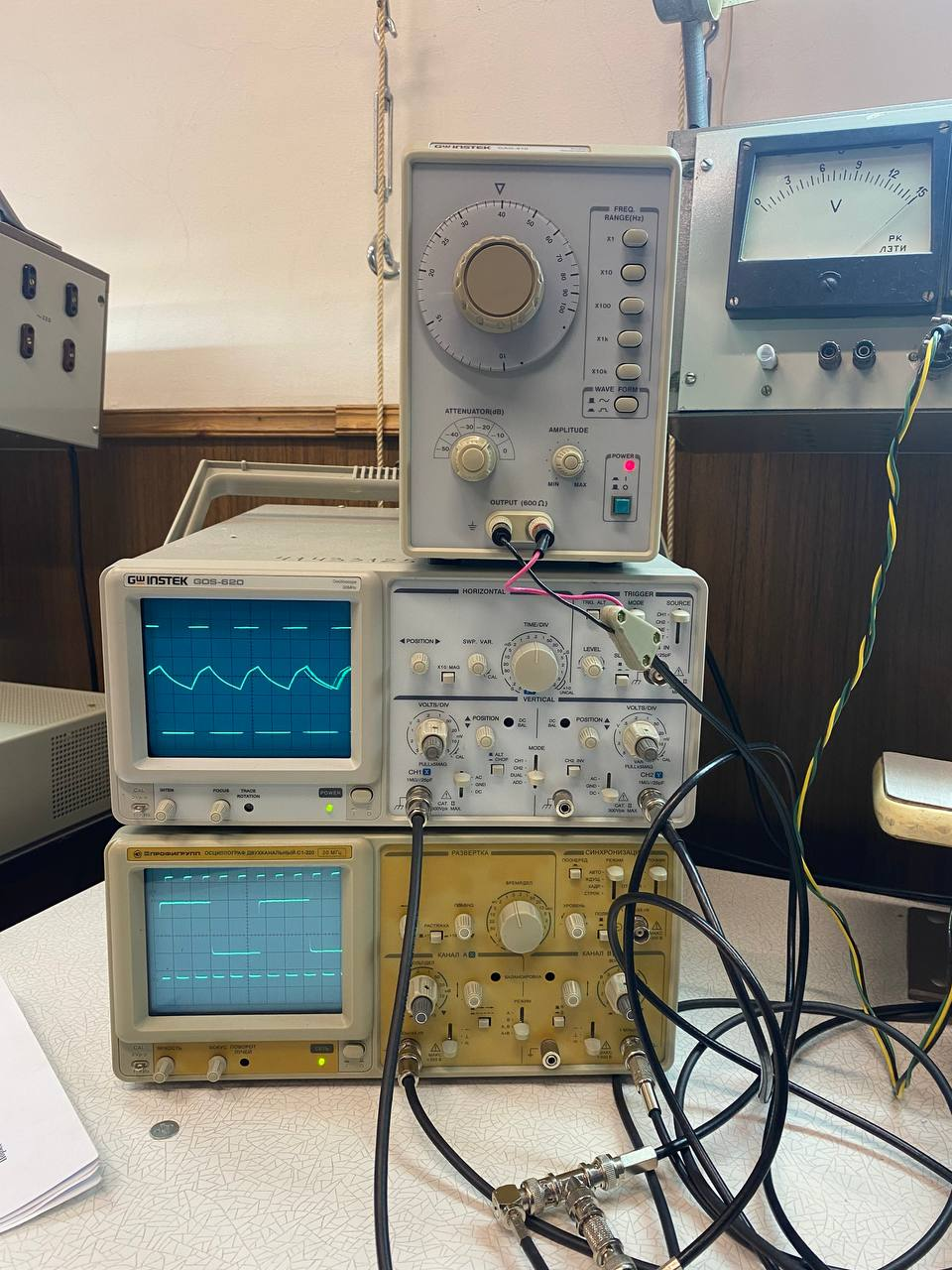

Осциллограммы:
|
τ+, мс |
τ-, мс |
T, мс |
Q+ = T/ τ+ |
Q- = T/ τ- |
Среднее |
0,29 |
0,27 |
0,56 |
1,93 |
2,07 |
R8_1 |
0,35 |
0,3 |
0,65 |
1,86 |
2,17 |
R8_2 |
0,23 |
0,2 |
0,43 |
1,87 |
2,15 |
R7_1 |
0,38 |
0,37 |
0,75 |
1,97 |
2,03 |
R7_2 |
0,22 |
0,18 |
0,4 |
1,82 |
2,22 |
R6_1 |
0,36 |
0,19 |
0,55 |
1,53 |
2,89 |
R6_2 |
0,18 |
0,38 |
0,56 |
3,11 |
1,47 |
C |
0,9 |
0,84 |
1,74 |
1,93 |
2,07 |
Выводы
Для автоколебательного мультивибратора значение скважности положительных и
отрицательных импульсов больше всего зависит от значения сопротивления R6. В случае изменения остальных сопротивлений, скважность меняется незначительно. При добавлении емкости, скважность остается такой же, но увеличиваются как периоды положительных и отрицательных импульсов сигнала, так и период в целом.
В случае ждущего мультивибратора, как видно из осциллограммы, схема сначала
находится в устойчивом состоянии, вывести схему из устойчивого состояния можно лишь подачей импульса Uзап положительной полярности. Тогда на короткое время полярность выходного сигнала мультивибратора изменяется. При этом диод VD1 закрывается и начинается заряд емкости С1 через сопротивление R1. При достижении определенного значения потенциала, компаратор самопроизвольно переключается. Схема возвращается в исходное состояние по выходу. Завершается процесс восстановления быстрым разрядом емкости С1 через вновь открывшийся диод VD1.
Для мультивибратора, работающего в режимах синхронизации и деления частоты,
исходя из осциллограммы, видно, что при окончании входного импульса, выходные импульсы «обрезаются». При этом, при следующем входном импульсе выходные импульсы начинаются заново.
