Лаба 7 / Лабораторная работа №7

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РС

отчет

по лабораторной работе № 7

по дисциплине «Аналоговая электроника»

Тема: «Исследование схем коррекции операционного усилителя»

Студент гр. 0421		Токарев А.А.
Студент гр. 0421		Терентьева А.С.
Преподаватель		Виноградов В.А.

Санкт-Петербург

2023

Обработка результатов

1. Операционный усилитель без коррекции

Схема:

АЧХ при U_вх = 10 мВ:

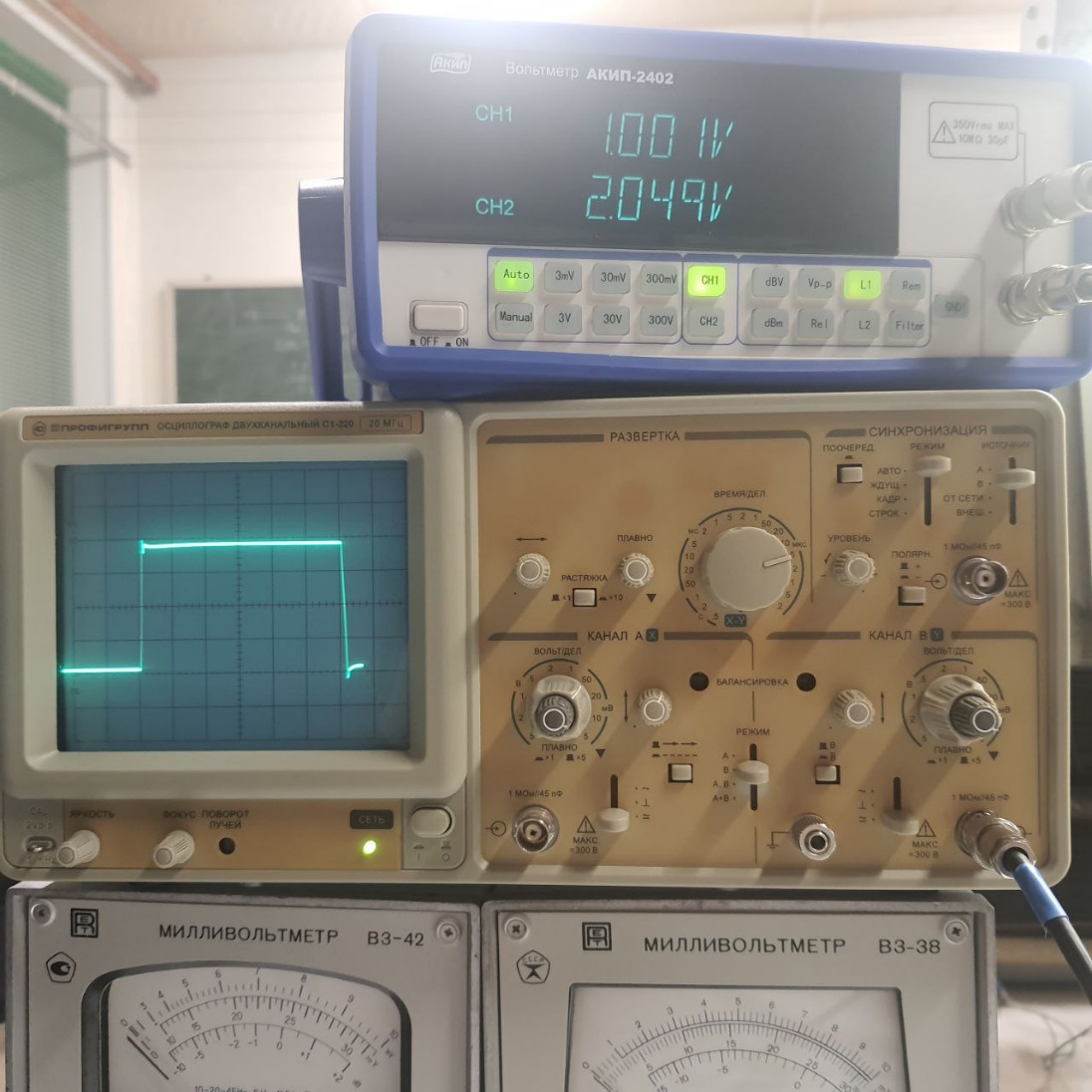

Осциллограмма для R₆/R₁ = 100:

Определим скорость нарастания сигнала:

Осциллограмма для R₆/R₁ = 200:

Определим скорость нарастания сигнала:

2. Операционный усилитель с однополюсной коррекцией

Схема:

АЧХ при U_вх = 1 В, R₆/R₁ = 2:

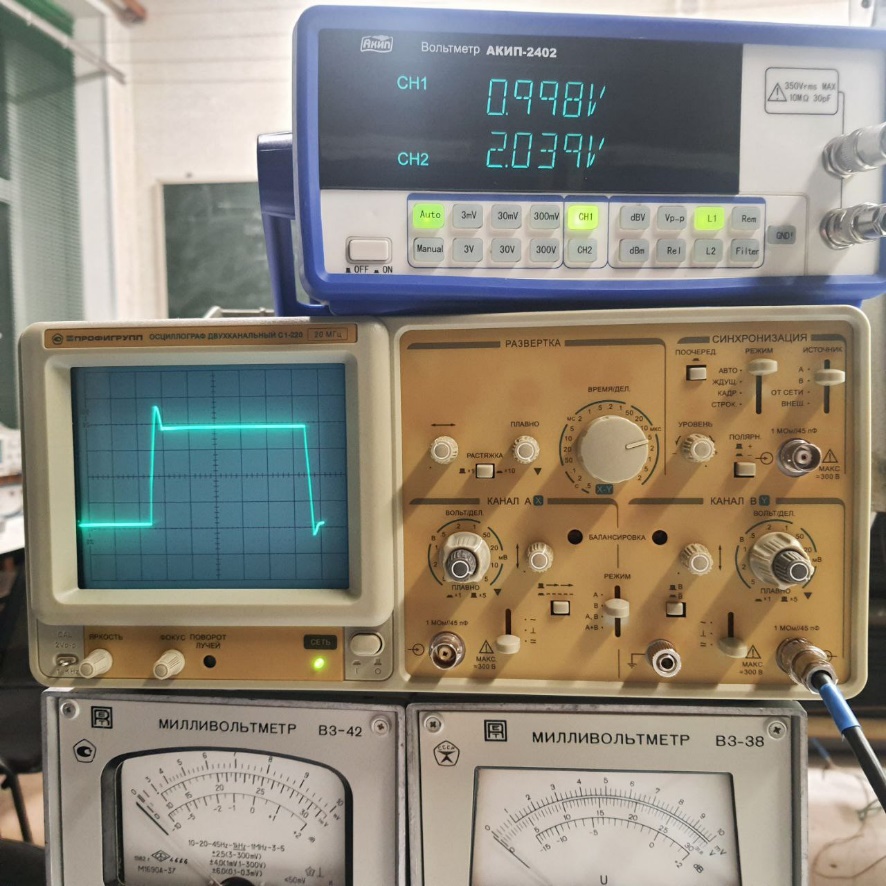

Осциллограмма:

Определим скорость нарастания сигнала:

3. Операционный усилитель с двухполюсной коррекцией

Схема:

АЧХ при U_вх = 1 В, R₆/R₁ = 2:

Осциллограмма:

Определим скорость нарастания сигнала:

4. Операционный усилитель с коррекцией с помощью параллельного канала

Схема:

АЧХ при U_вх = 1 В, R₆/R₁ = 2:

Осциллограмма:

Определим скорость нарастания сигнала:

Выводы

1. Операционный усилитель без коррекции имеет следующие зоны неустойчивой

работы: R₆/R₁ = 0,5; R₆/R₁ = 1; R₆/R₁ = 2; R₆/R₁ = 5; R₆/R₁ = 10; R₆/R₁ = 20; R₆/R₁ = 50.

Зоны устойчивой работы, соответственно: R₆/R₁ = 100; R₆/R₁ = 200.

2. Операционный усилитель без коррекции при R₆/R₁ = 100 обладает скоростью

нарастания сигнала ν = 800 В/с. При R₆/R₁ = 200 скорость нарастания сигнала увеличивается до ν = 40000 В/с. Также на частоте 500 кГц при R₆/R₁ = 200 происходит скачок АЧХ, связанный с паразитным самовозбуждением.

3. Операционный усилитель с однополюсной коррекцией обладает пониженным

коэффициентом усиления, сниженной полосой усиления и скоростью нарастания сигнала ν = 20000 В/с.

4. Операционный усилитель с двухполюсной коррекцией обладает на высоких

частотах свойствами усилителя с однополюсной коррекцией, скорость нарастания сигнала ν = 80000 В/с.

5. Операционный усилитель с коррекцией с помощью параллельного канала обладает

повышенным коэффициентом усиления на низких частотах и пониженным коэффициентом усиления на высоких частотах, тем самым предотвращая паразитное самовозбуждение ОУ. Скорость нарастания сигнала ν = 4⸱10⁶ В/с.
