Лаба 5 / Лабораторная работа №5

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра РС

отчет

по лабораторной работе № 5

по дисциплине «Аналоговая электроника»

Тема: «Исследование обратных связей в усилительных схемах»

Студент гр. 0421		Токарев А.А.
Студентка гр. 0421		Терентьева А.С.
Преподаватель		Виноградов В.А.

Санкт-Петербург

2023

Обработка результатов

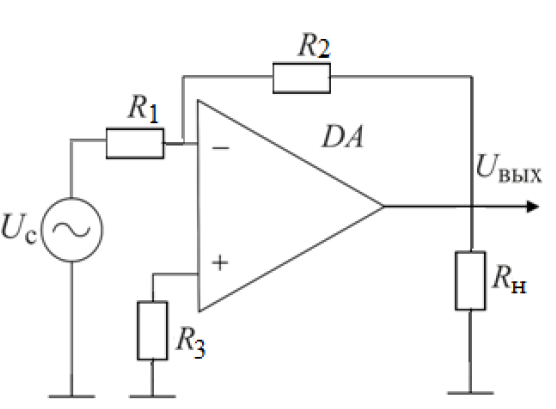

1. Схема с параллельной обратной связью по напряжению

Схема:

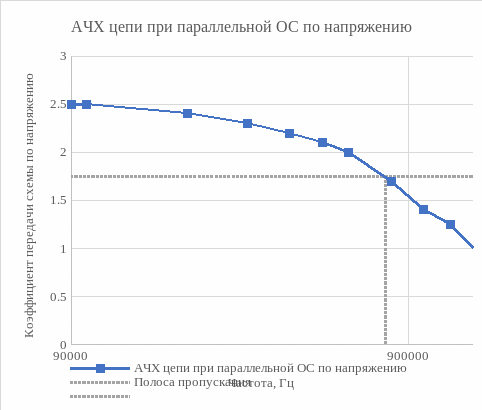

f_{гр верх} = 770000 Гц, f_ЕУ = 1400000 Гц

R_вх = 4600 Ом, R_вых = 2 Ом

2. Схема с последовательной обратной связью по напряжению

Схема:

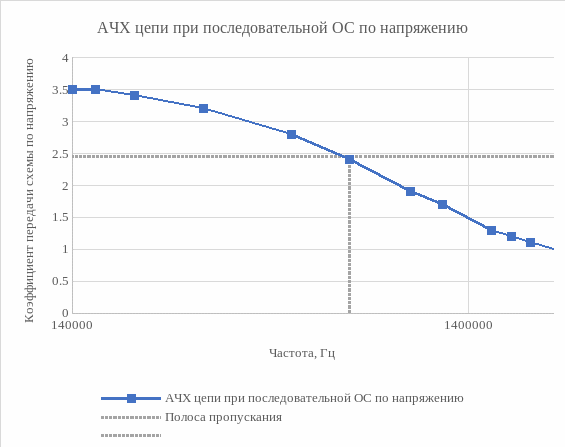

f_{гр верх} = 700000 Гц, f_ЕУ = 2300000 Гц

3. Схема с параллельной обратной связью по току

Схема:

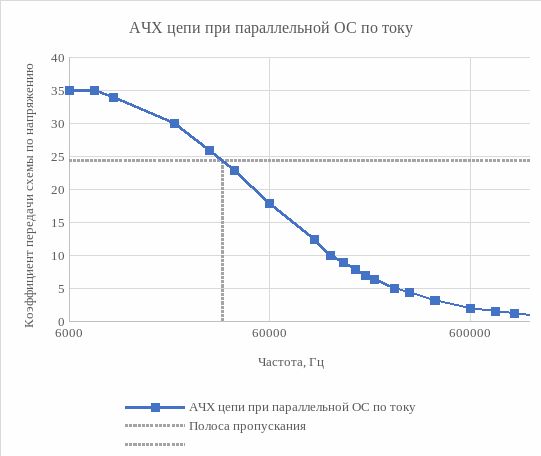

f_{гр верх} = 35000 Гц, f_ЕУ = 1200000 Гц

R_вх = 4000 Ом, R_вых = 4111,1 Ом

Выводы

1. Схема с параллельной обратной связью по напряжению обладает небольшим

коэффициентом усиления K_U = 2,5, но в то же время, эта схема обладает достаточно большой полосой пропускания f_{гр верх.} = 770000 кГц.

2. Схема с последовательной обратной связью по напряжению обладает небольшим

коэффициентом усиления K_U = 3,5, но в то же время, эта схема обладает достаточно большой полосой пропускания f_{гр верх.} = 700000 кГц.

3. Схема с параллельной обратной связью по току обладает достаточно большим

коэффициентом усиления K_U = 35, но в то же время, эта схема обладает достаточно небольшой полосой пропускания f_{гр верх.} = 35 кГц.

4. При введении в схему обратной связи, можно управлять значением выходного и

входного сопротивления. При введении обратной связи по напряжению, R_вх увеличивается, R_вых – уменьшается. При введении обратной связи по току, R_вх увеличивается, R_вых – тоже увеличивается.
