Выполним расчеты для поверки вольтметра переменного тока:
Таблица 1.1.2. Результаты поверки вольтметра переменного тока
Показания поверяемого прибора, х |
Показания образцового средства измерения |
Погрешность |
||||||||
Абсолютная |
Относительная(δ), % |
Приведенная(γ), % |
Вариация(Н), % |
|||||||
При увеличении, хо.ув |
При уменьшении, хо.ум |
При увеличении, Δхув |
При уменьшении, Δхум |
|||||||
1 |
0,99 |
0,99 |
0,01 |
0,01 |
1,00 |
0,10 |
0,00 |
|||
2 |
1,98 |
1,99 |
0,02 |
0,01 |
0,50 |
0,20 |
0,10 |
|||
3 |
2,99 |
3,01 |
0,01 |
-0,01 |
0,33 |
0,10 |
0,20 |
|||
4 |
4,01 |
4,01 |
-0,01 |
-0,01 |
-0,25 |
-0,10 |
0,00 |
|||
5 |
4,99 |
4,98 |
0,01 |
0,02 |
0,40 |
0,20 |
0,10 |
|||
6 |
5,98 |
5,98 |
0,02 |
0,02 |
0,33 |
0,20 |
0,00 |
|||
Пример расчета для х = 1:
Абсолютная погрешность при увеличении показаний:
Абсолютная погрешность при уменьшении показаний:
Относительная погрешность:
Приведенная погрешность:
Вариация:
Построим график зависимости относительной и приведенной погрешности от показаний прибора:

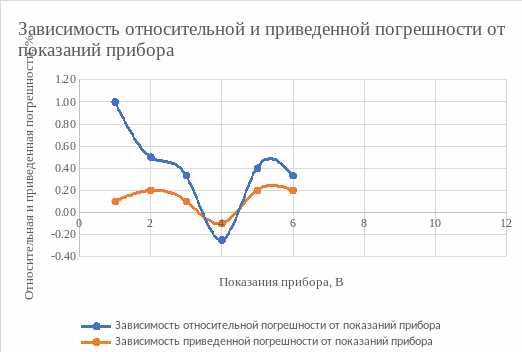

Рисунок 2 – График зависимости относительной и приведенной погрешностей от показаний вольтметра переменного тока
Выполним расчеты для миллиамперметра постоянного тока
Таблица 1.1.3. Результаты поверки миллиамперметра постоянного тока
Показания поверяемого прибора, х |
Показания образцового средства измерения |
Погрешность |
||||||||
Абсолютная |
Относительная(δ), % |
Приведенная(γ), % |
Вариация(Н), % |
|||||||
При увеличении, хо.ув |
При уменьшении, хо.ум |
При увеличении, Δхув |
При уменьшении, Δхум |
|||||||
1 |
0,99 |
1,01 |
0,01 |
-0,01 |
1,00 |
0,04 |
0,08 |
|||
2 |
1,98 |
1,99 |
0,02 |
0,01 |
1,00 |
0,08 |
0,04 |
|||
3 |
2,99 |
2,99 |
0,01 |
0,01 |
0,33 |
0,04 |
0,00 |
|||
4 |
4,01 |
3,99 |
-0,01 |
0,01 |
0,25 |
-0,04 |
0,08 |
|||
5 |
4,99 |
4,98 |
0,01 |
0,02 |
0,40 |
0,04 |
0,04 |
|||
6 |
6,01 |
5,99 |
-0,01 |
0,01 |
0,17 |
-0,04 |
0,08 |
|||
7 |
7,01 |
6,99 |
-0,01 |
0,01 |
0,14 |
-0,04 |
0,08 |
|||
8 |
7,99 |
7,99 |
0,01 |
0,01 |
0,13 |
0,04 |
0,00 |
|||
Пример расчета для х = 1:
Абсолютная погрешность при увеличении показаний:
Абсолютная погрешность при уменьшении показаний:
Относительная погрешность:
Приведенная погрешность:
Вариация:
Построим график зависимости относительной и приведенной погрешности от показаний прибора:
Рисунок 3 - График зависимости относительной и приведенной погрешностей от показаний миллиамперметра постоянного тока
