МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ТОЭ

отчет

по лабораторной работе №6

по дисциплине «Теоретические основы электротехники»

Тема: «Исследование установившегося синусоидального режима в простых цепях»

Студент гр. 0421		Токарев А.А.
Преподаватель		Яшкардин Р.В.

Санкт-Петербург

2022

Обработка измерений:

6.2.1. Исследование установившегося синусоидального режима в RL- и RC-цепях

1. RС-цепь: Схема:

Устанавливают		Измеряют						Вычисляют
f, кГц	U0, В	I, мА	UR, В	UC, В	UL, В	φосц , …º	R, Ом		C, мкФ	L, мГн	φВД , …º
7,5	2	4,27	0,85	1,76		-60	199,06		0,052		-64,23
15	1,99	6,49	1,3	1,44		-45	200,3		0,047		-47,93
3,75	2	6,95	1,4		1,3	45	201,44			8	42,89
7,5	2,01	4,99	1,0		1,66	60	200,4			7,1	58,93

Для f = 7,5 кГц:

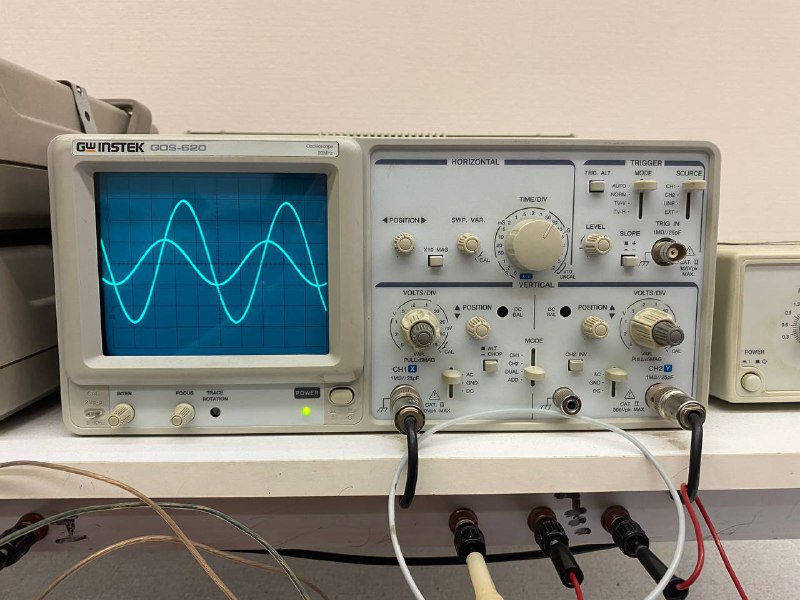

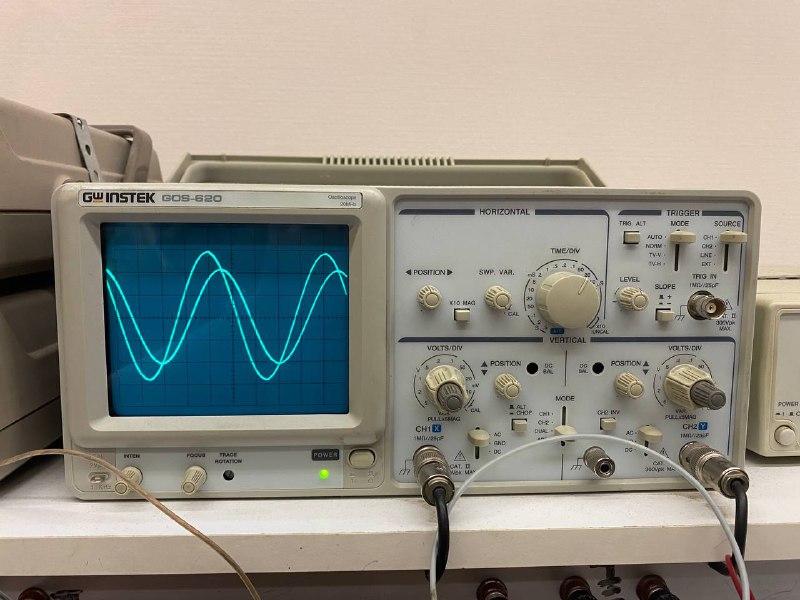

Осциллограмма:

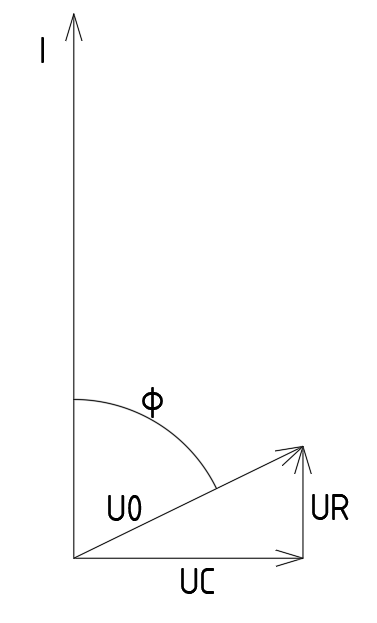

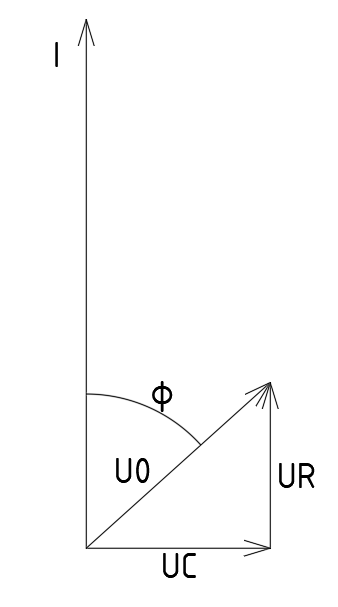

Векторная диаграмма:

Для f = 15 кГц:

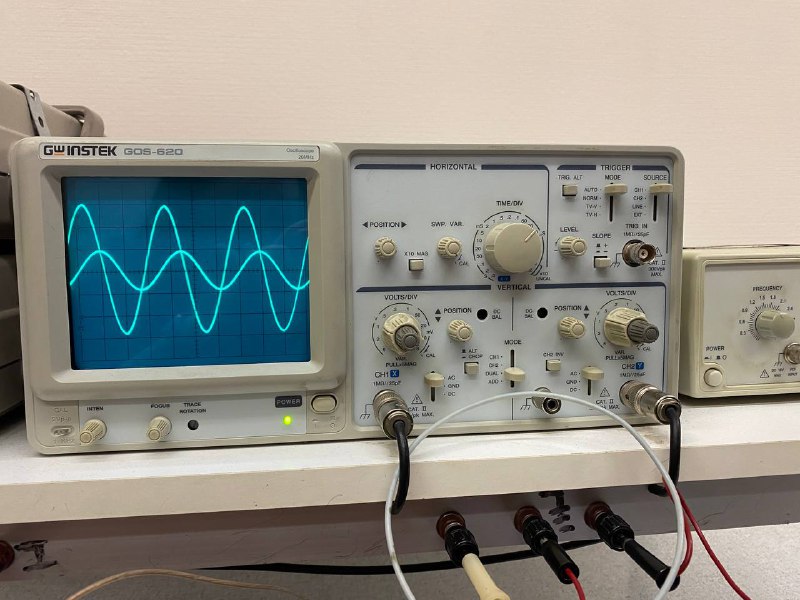

Осциллограмма:

Векторная диаграмма:

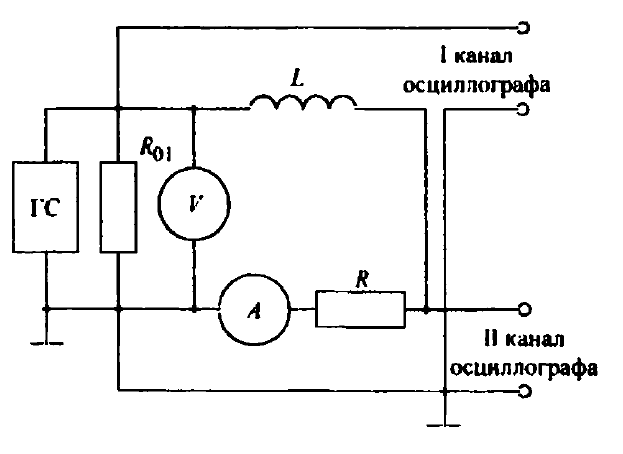

2. RL-цепь:

Схема:

Для f = 3,75 кГц:

Осциллограмма:

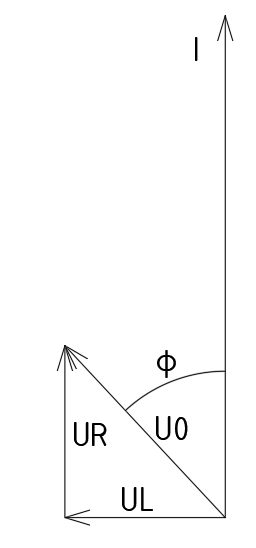

Векторная диаграмма:

Для f = 7,5 кГц:

Осциллограмма:

Векторная диаграмма:

6.2.2. Исследование установившегося синусоидального режима в RLC-цепи:

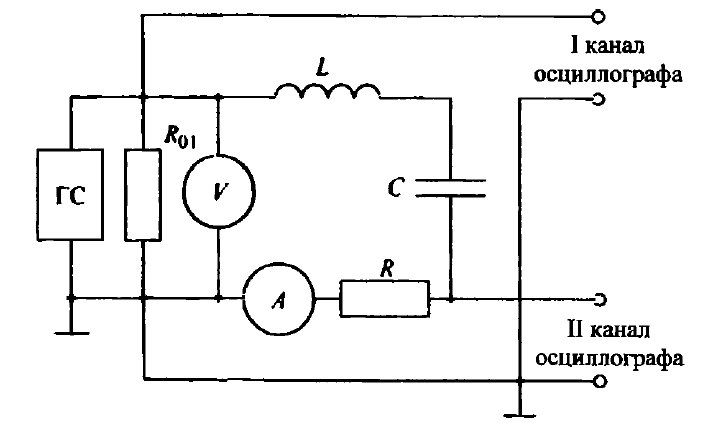

Схема:

Устанавливают		Измеряют						Вычисляют
f, кГц	U0, В		I, мА	UR, В	UC, В	UL, В	φосц , …º		φВД , …º
f0 = 9	2		8,93	1,8	3,44	3,47	0		0
2f0 = 18	1,99		2,99	0,6	0,55	2,43	70		72,3
0,5f0 = 4,5	1,99		3,47	0,69	2,55	0,71	-60		-69,45

1. f = f0 = 9 кГц:

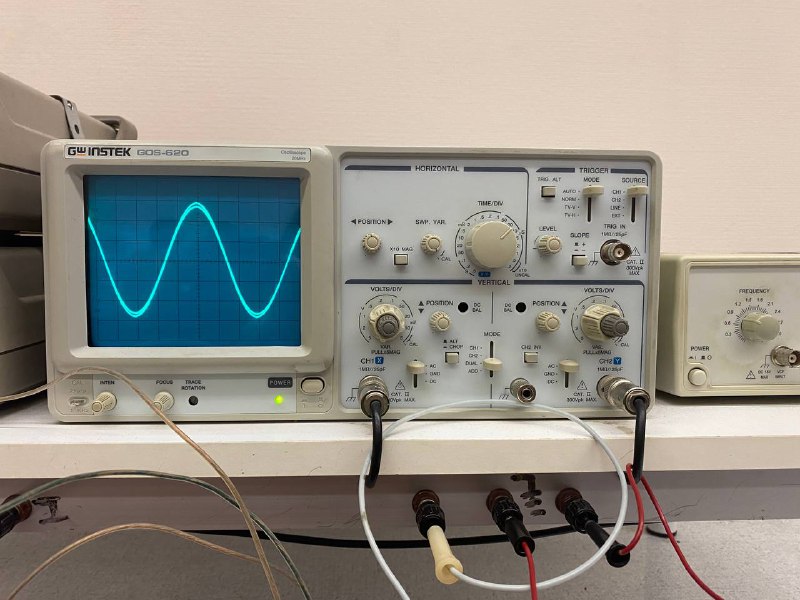

Осциллограмма:

U,I

Векторная диаграмма:

2. f = 2f0 = 18 кГц:

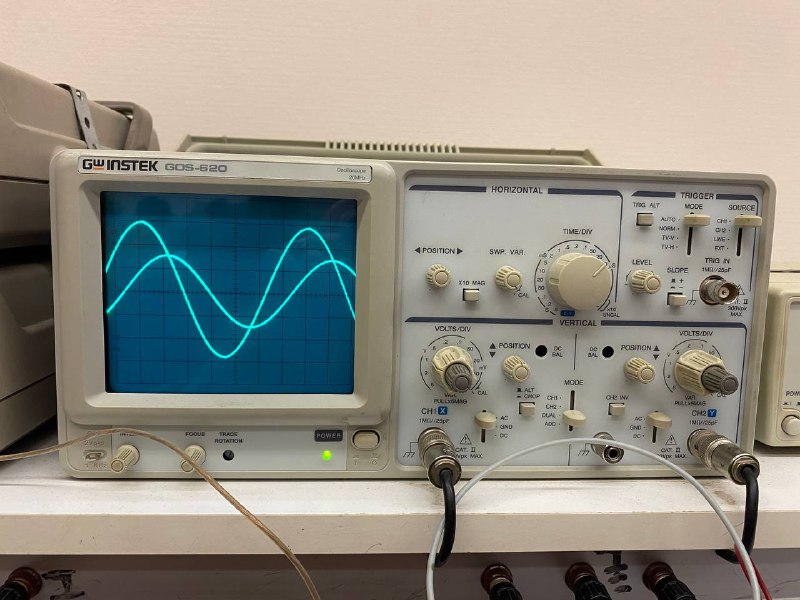

Осциллограмма:

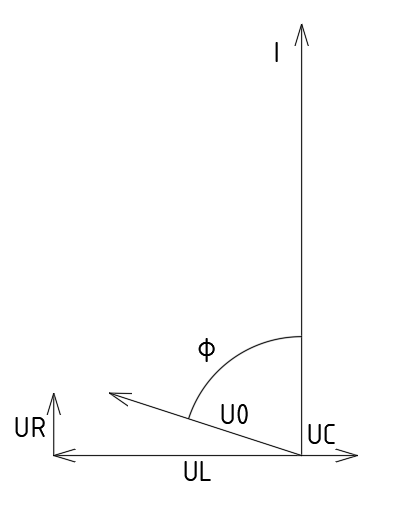

Векторная диаграмма:

3. f = 0,5f0 = 4,5 кГц:

Осциллограмма:

Векторная диаграммма:

Вывод:

В данной лабораторной работе были исследованы устоявшиеся режимы в RL-, RC- и RLC-цепях на различных частотах, получены осциллограммы напряжений и токов в цепях. Также были рассчитаны параметры RL-, RC- и RLC-цепей, в частности угол φ. Экспериментальные значения угла φ несколько отличаются от теоретически рассчитанных, что связано с недостаточной точностью измерения угла φ по осциллограммам.
