Лаба 3 / Лабораторная_работа_№3_Токарев_0421_ТОЭ

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ТОЭ

отчет

по лабораторной работе №3

по дисциплине «Теоретические основы электротехники»

Тема: «Исследование свободных процессов в электрических цепях»

Студент гр. 0421		Токарев А.А.
Преподаватель		Яшкардин Р.В.

Санкт-Петербург

2022

Обработка измерений:

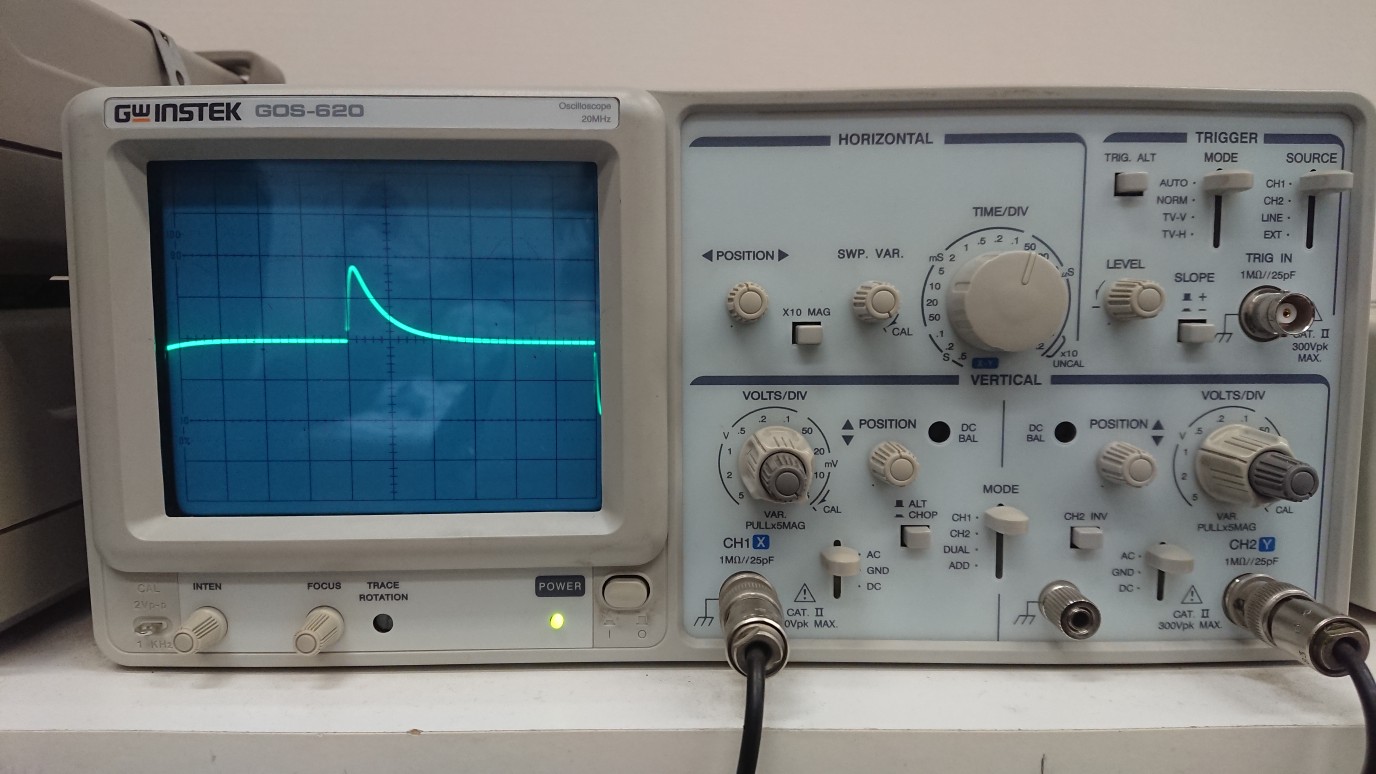

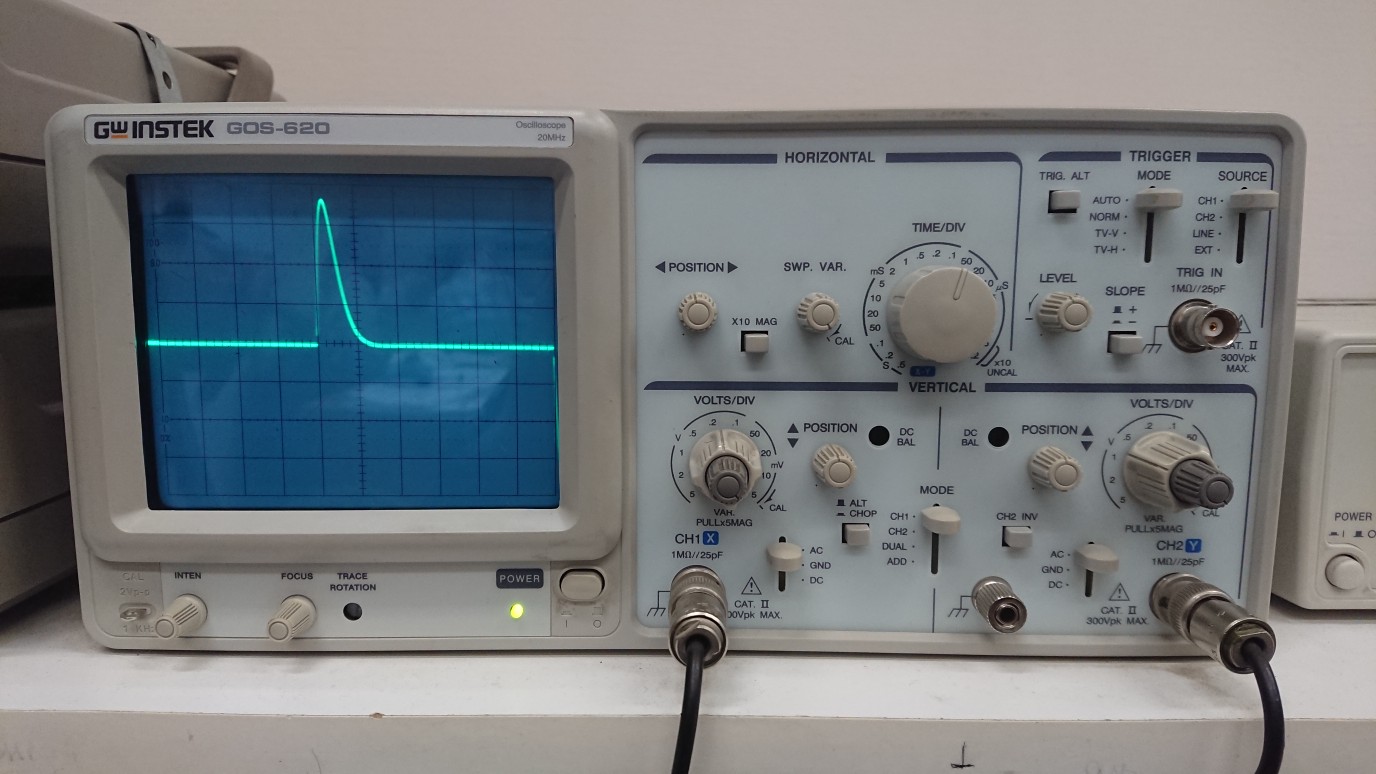

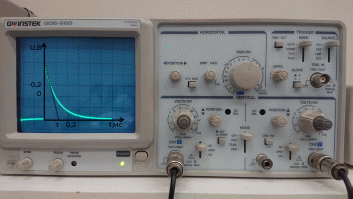

3.2.1. Исследование свободных процессов в цепи первого порядка:

С хема: С = 0,02 мкФ, R = 5 кОм

Т_с/2 = 0,6 мс, U_m = 8 В

Теоретическое значение p:

Экспериментальное значение p:

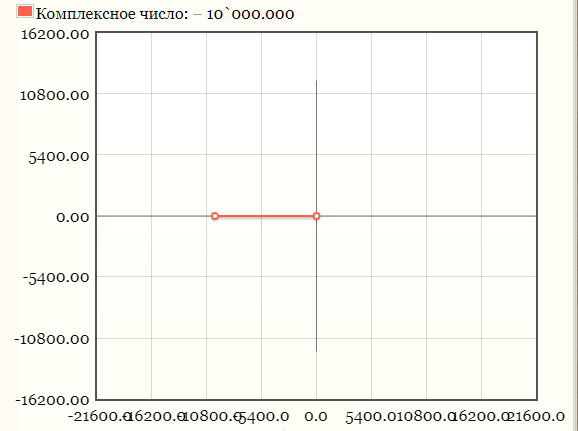

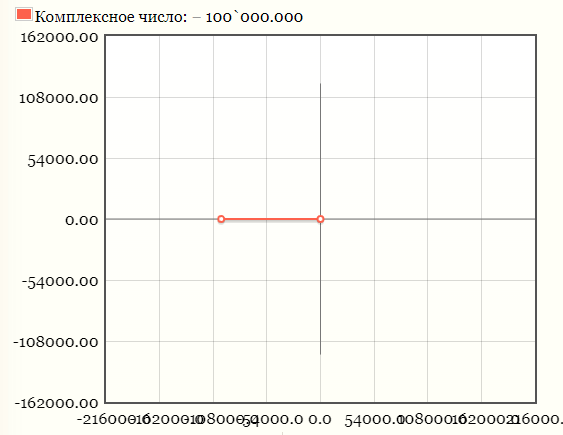

Диаграмма расположения собственных частот на комплексной плоскости:

3.2.2. Исследование свободных процессов в цепи второго порядка:

Схема:

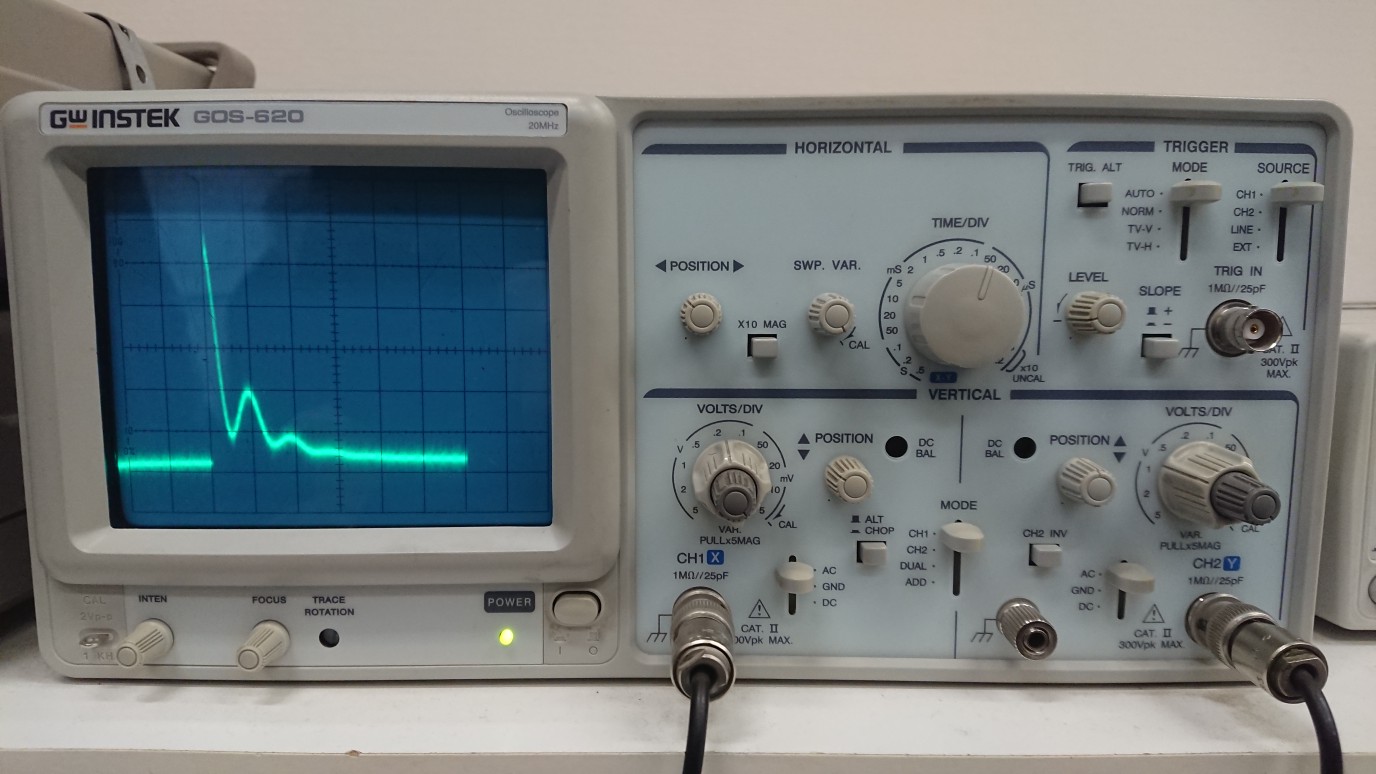

1.Колебательный режим:

С = 0,02 мкФ, L = 25 мГн, R₁ = 0,5 кОм

Теоретические значения:

Экспериментальные значения:

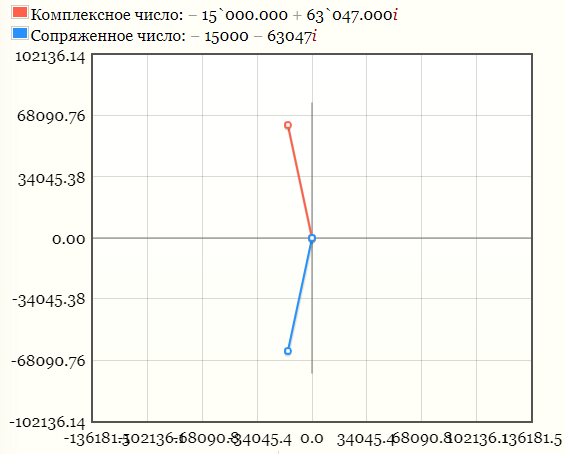

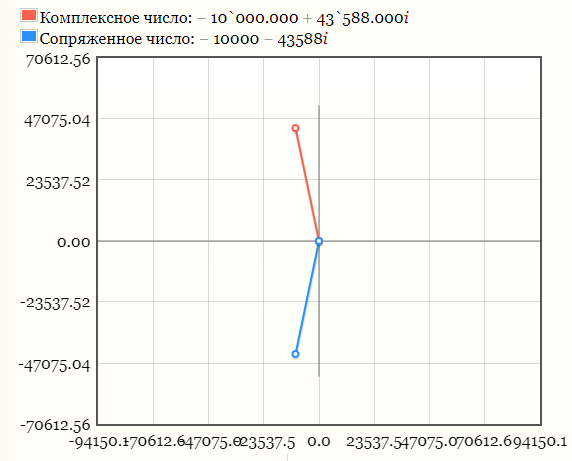

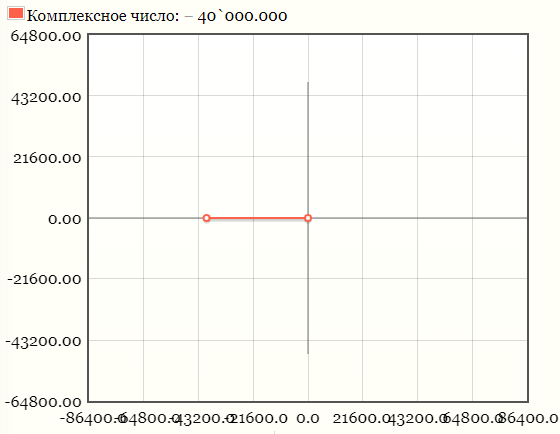

Диаграмма расположения собственных частот на комплексной плоскости:

2. Апериодический режим:

С = 0,02 мкФ, L = 25 мГн, R₁ = 3 кОм

Теоретические значения:

Диаграммы расположения собственных частот на комплексной плоскости:

3. Критический режим:

С = 0,02 мкФ, L = 25 мГн, R₁ = R_кр = 2 кОм, t_m = 0,03 c

Теоретические значения:

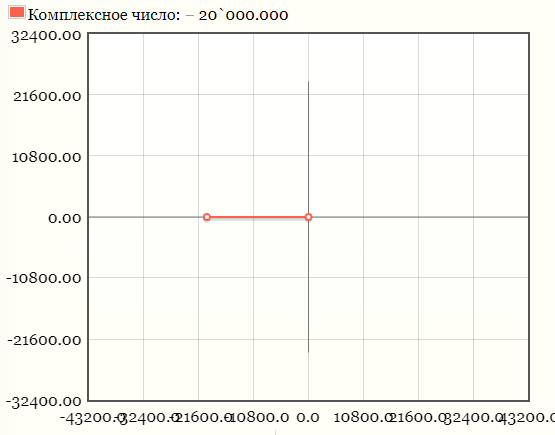

Диаграмма расположения собственных частот на комплексной плоскости:

Экспериментальные значения:

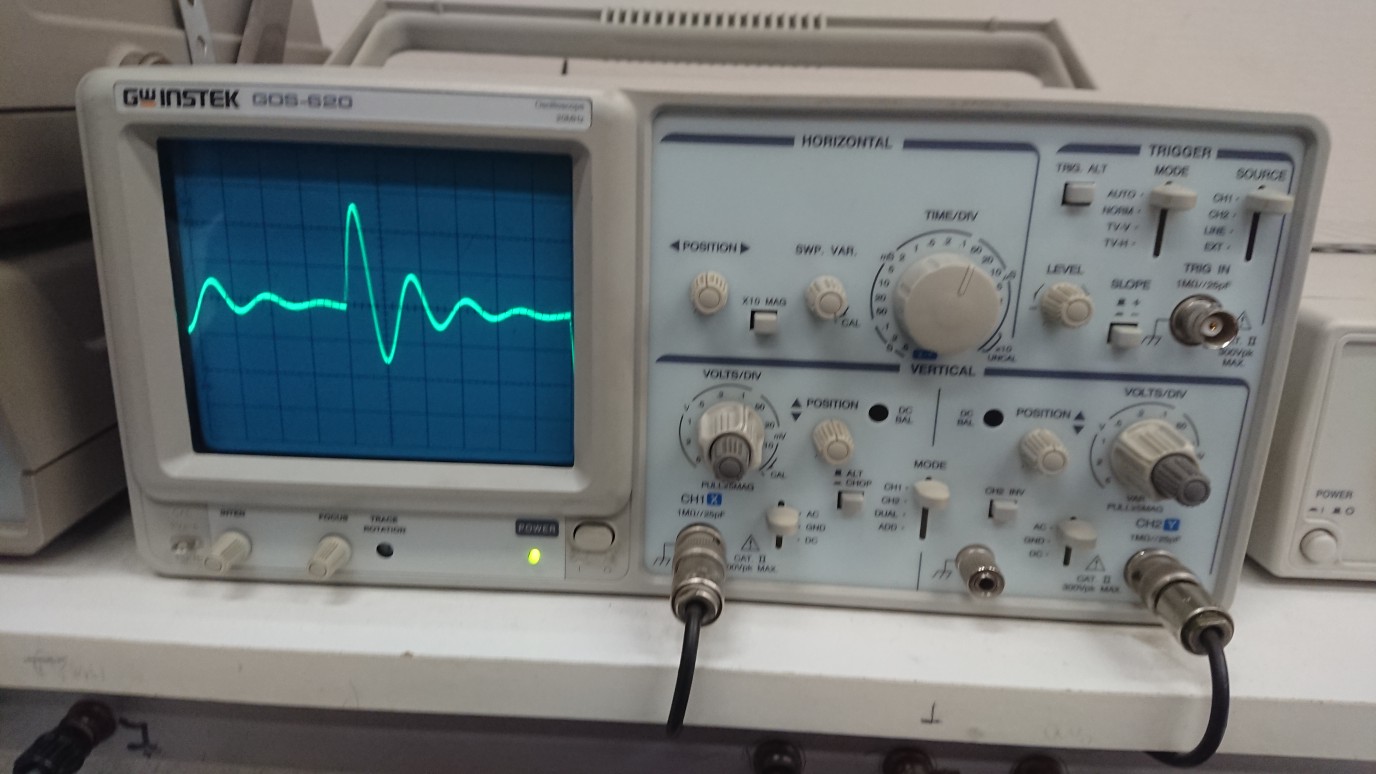

4. Измерение напряжения на конденсаторе:

С = 0,02 мкФ, L = 25 мГн, R₁ = 0, α = 0

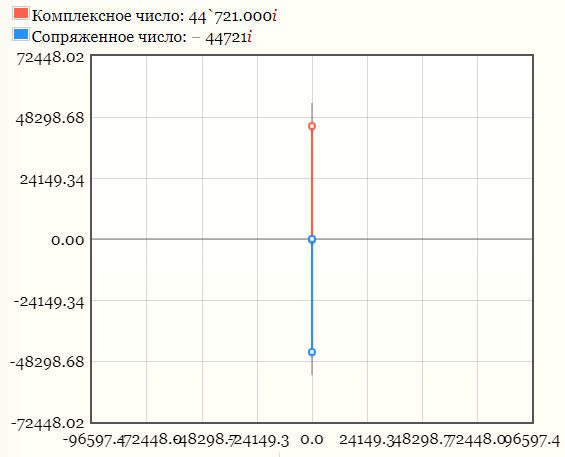

Диаграмма расположения собственных частот на комплексной плоскости:

3.2.3. Исследование свободных процессов в цепи третьего порядка:

Схема:

С = 0,02 мкФ, L = 25 мГн, R₁ = 0,5 кОм, R = 5 кОм

Теоретические значения:

Диаграммы расположения собственных частот на комплексной плоскости:

Вывод:

В данной лабораторной работе были исследованы свободные процессы в цепях первого, второго и третьего порядков. Помимо этого, были экспериментально определены значения собственных частот, постоянные затухания и добротности для контуров. Сравнив экспериментально полученные значения с теоретическими можно сделать вывод о том, что имеется некоторая погрешность, которую можно объяснить тем, что лабораторная установка не является идеальной.
