Тема: Графические возможности Matlab

Студент гр. 0421		Токарев А.А.
Преподаватель		Морозова Е.В.

Санкт-Петербург

2020

Цель работы.

Освоить технику работы с основными возможностями графики MatLab для отображения функций одного, двух и трех переменных и визуализации векторных и матричных данных.

Постановка задачи.

Задание 1.

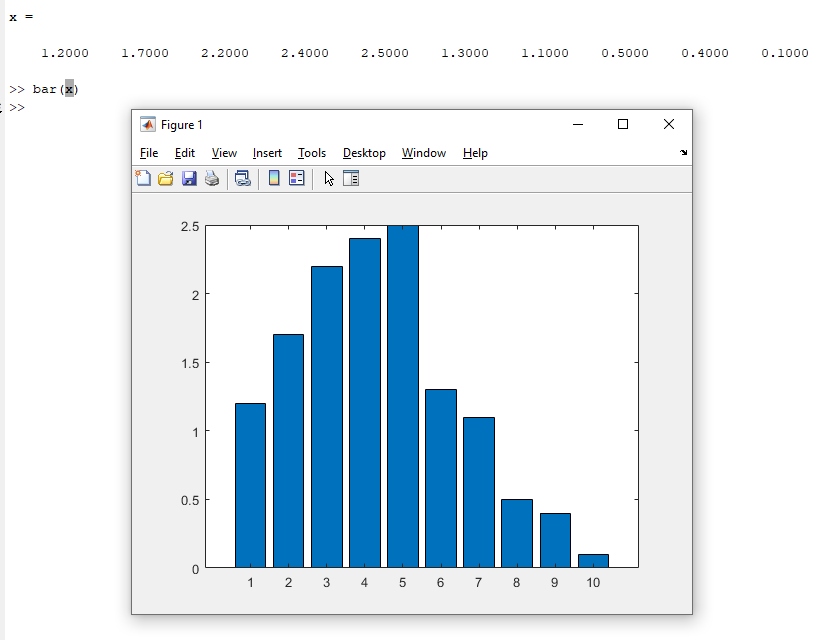

Ход работы. -Запишем вектор-строку х = [1.2 1.7 2.2 2.4 2.5 1.3 1.1 0.5 0.4 0.l] в переменную data и представим ее столбчатой диаграммой, вызвав функцию bar с аргументом х:

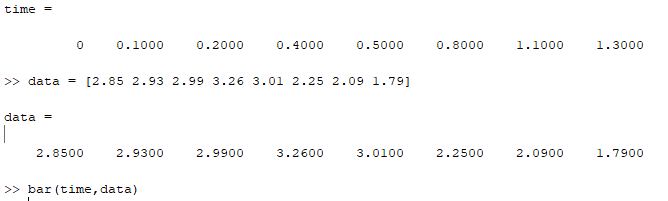

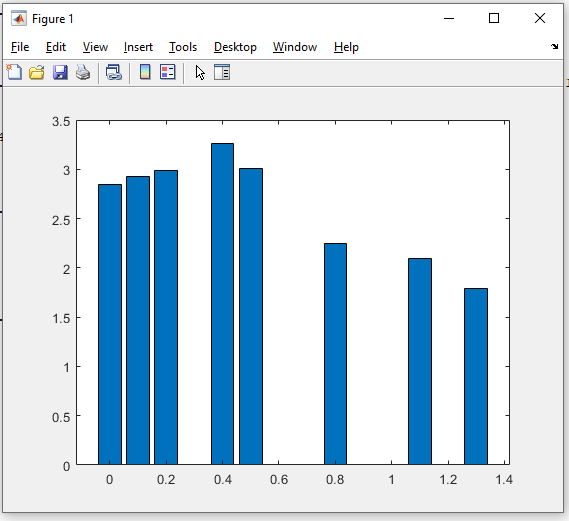

- Построим столбчатую диаграмму по двум векторам-строкам data и time:

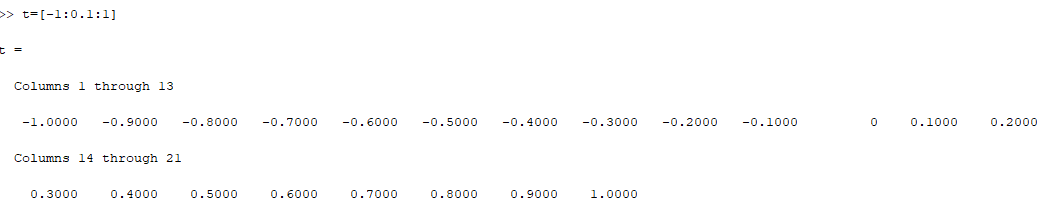

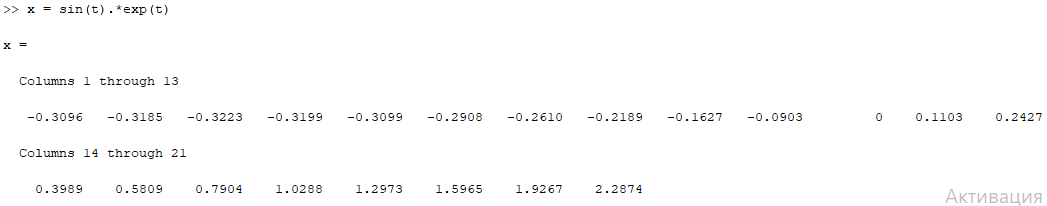

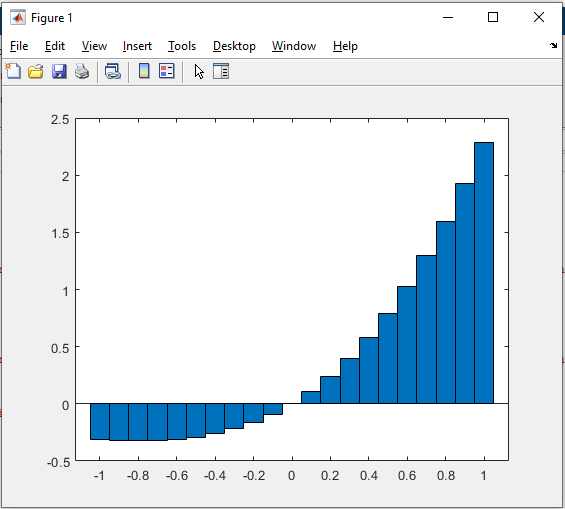

- Отобразим функцию x(t)=sin(t)·e^t на отрезке [–1, 1] в виде столбчатой диаграммы без промежутков:

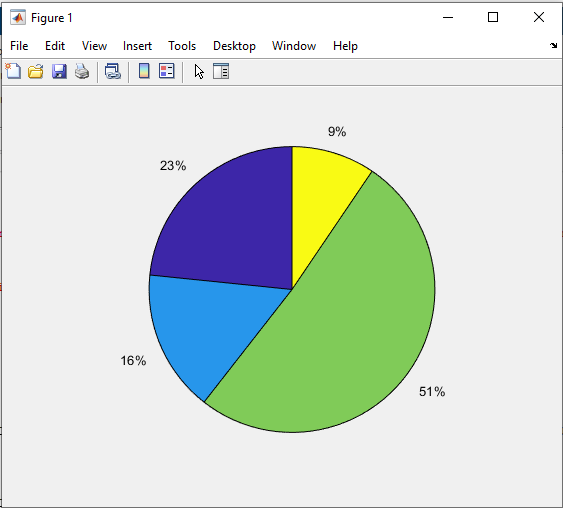

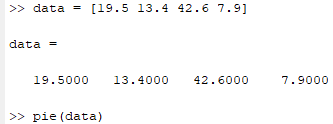

-Построим круговую диаграмму:

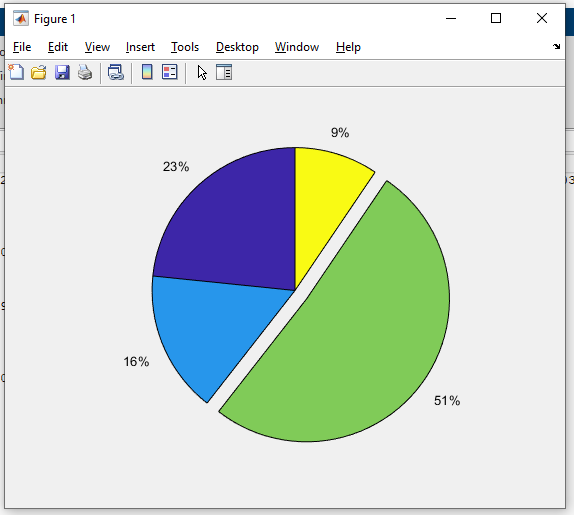

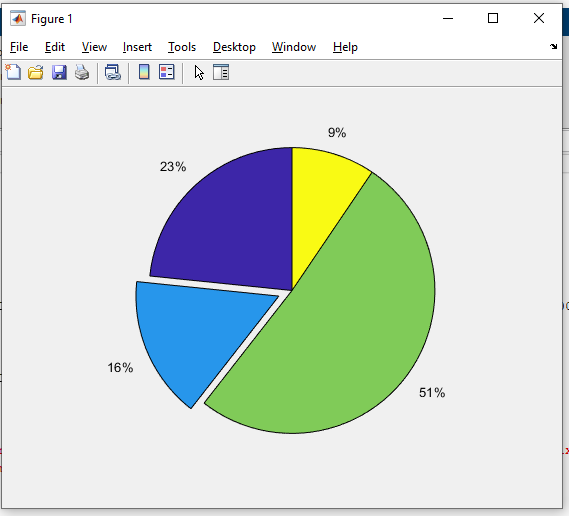

-Отодвинем часть диаграммы из круга:

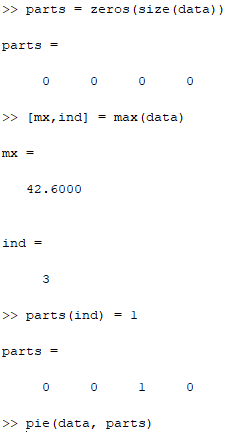

-Напишем команды построения диаграммы с отделенным сектором, соответствующим максимальному значению среди элементов вектора. Будем использовать функции zeros для создания нулевого вектора, той же длины, что х, и max с двумя выходными аргументами для поиска номера максимального элемента в векторе х:

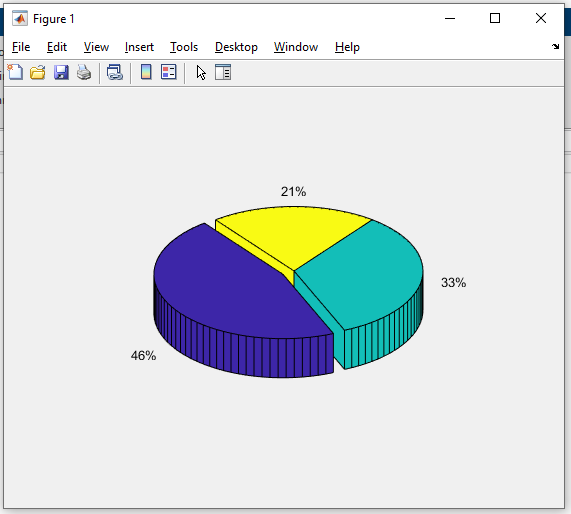

-Построим трехмерную круговую диаграмму с отделенным сектором:

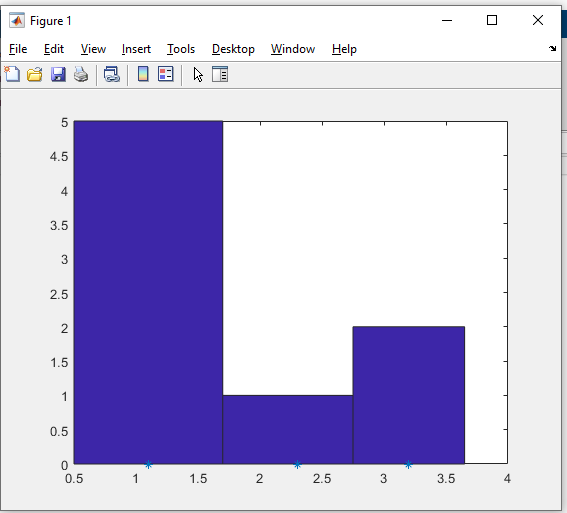

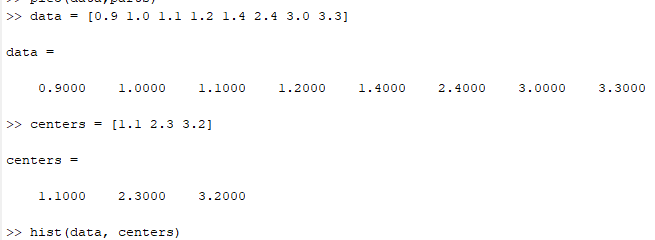

-Построим гистограмму векторных данных:

-Построим столбчатую диаграмму из матричных данных:

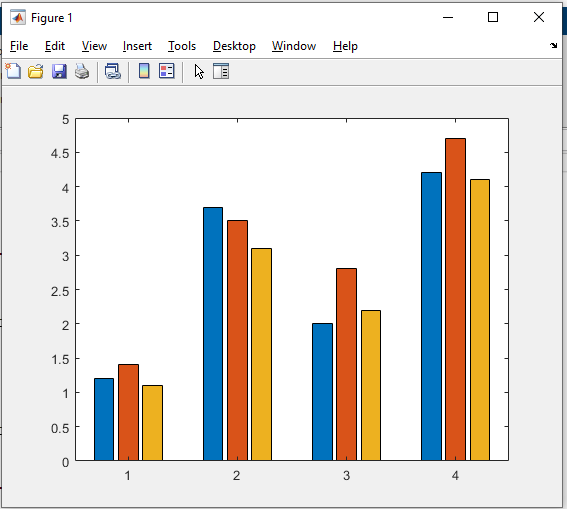

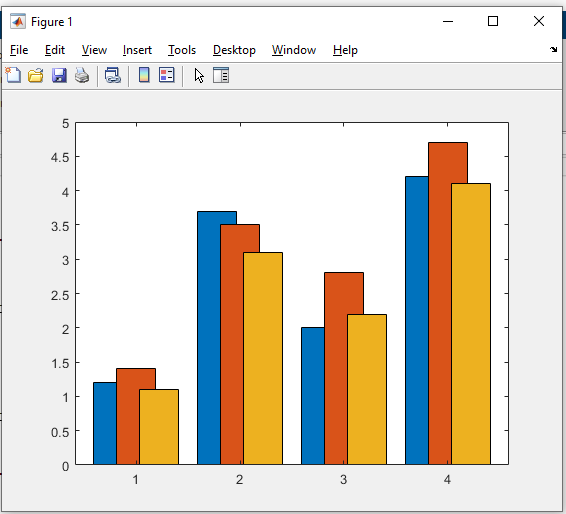

-Построим диаграмму с перекрывающимися столбцами внутри группы:

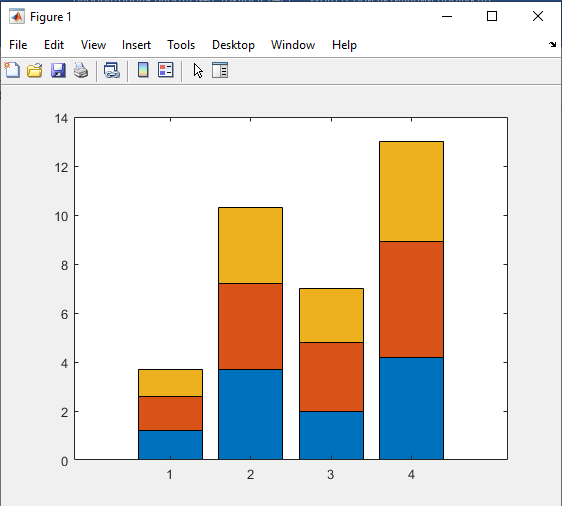

-Построим диаграмму с накоплением:

-Построим диаграмму с областями:

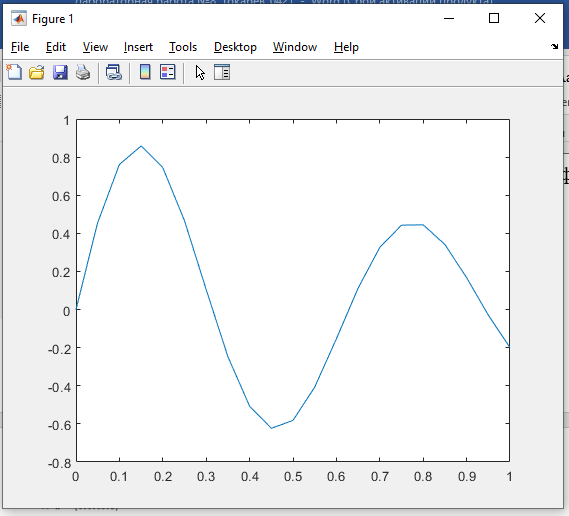

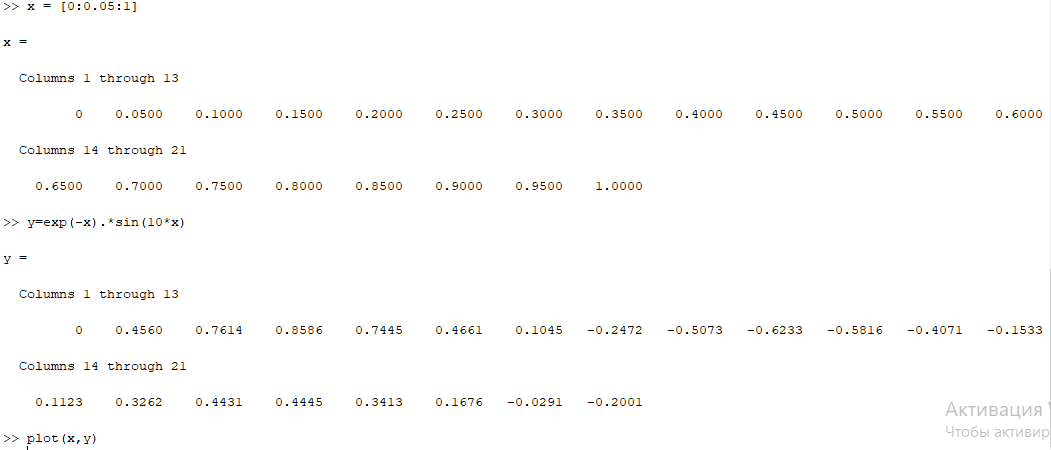

-Построим график функции одной переменной:

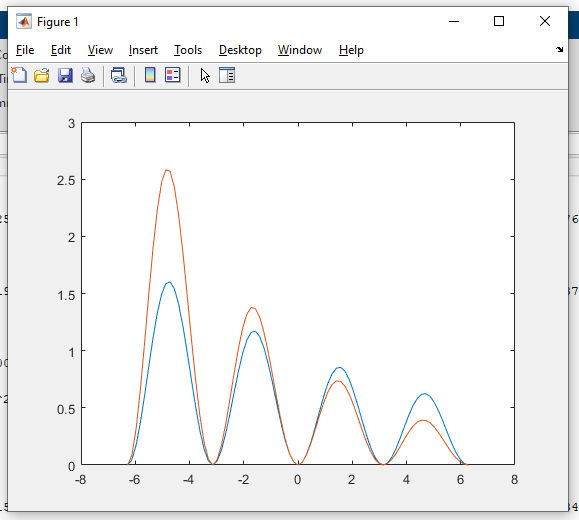

- Построим графики функций f(x) = e^–0,1хsin²х и g(x) = e^–0,2хsin²х на отрезке [–2π, 2π]:

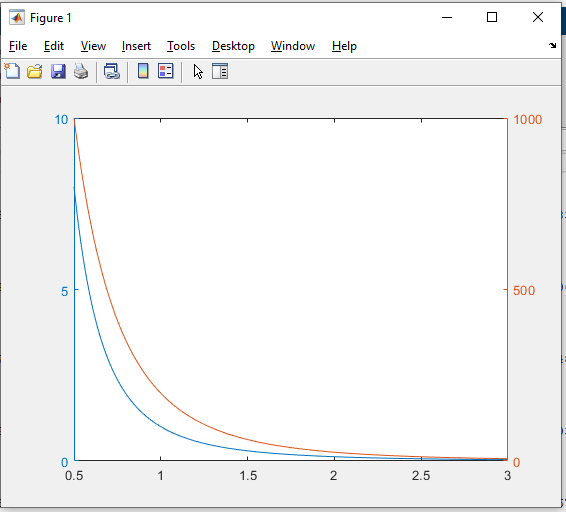

- Сравним две функции: f(x)=x^-3 и F(x) = 1000*(x + 0.5)^–4:

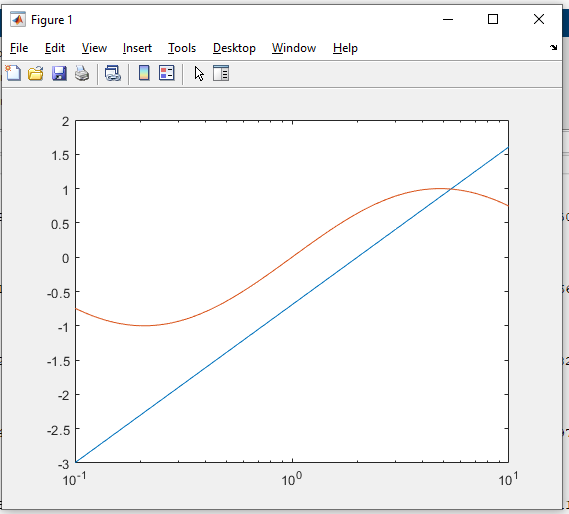

-Построим график в логарифмическом масштабе:

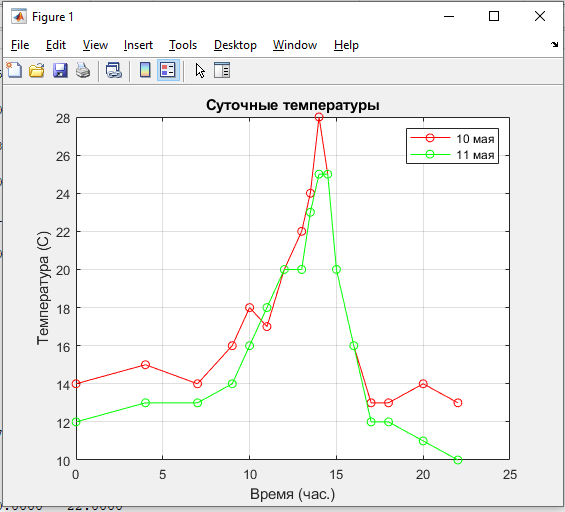

- Построим графики изменения суточной температуры, которые снабжены всей необходимой информацией:

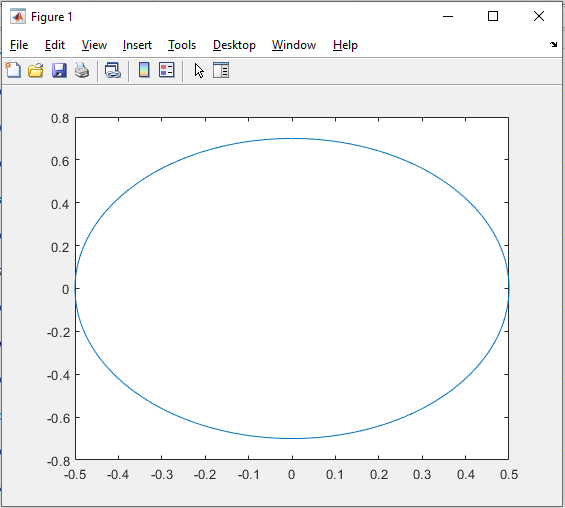

- Построим график функции x(t) = 0.5·sint, y(t) = 0.1·cost для t = [0,2π]:

-Построим график функции, заданной кусочно:

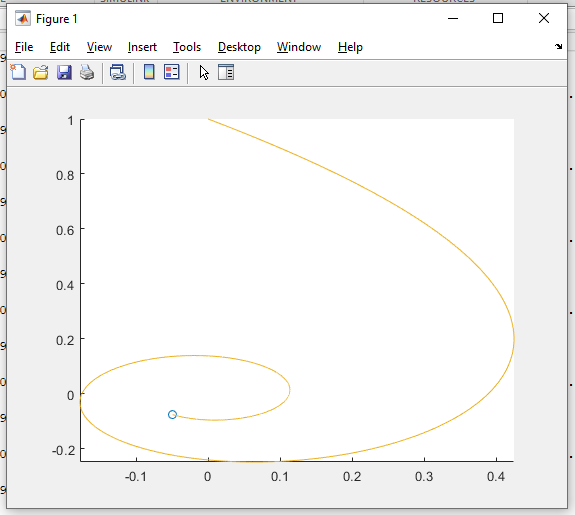

-Построим траекторию движения точки в течение 10 секунд, координаты которой изменяются по закону: x(t) = sint/(t + 1), y(t) = cost/(t + 1):

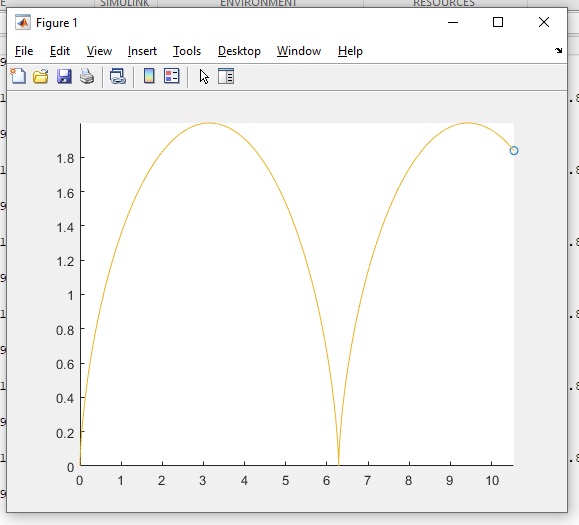

-Построим траекторию движения точки в течение 10 секунд, координаты которой изменяются по закону: x(t) = t – sint, y(t) = 1 – cost:

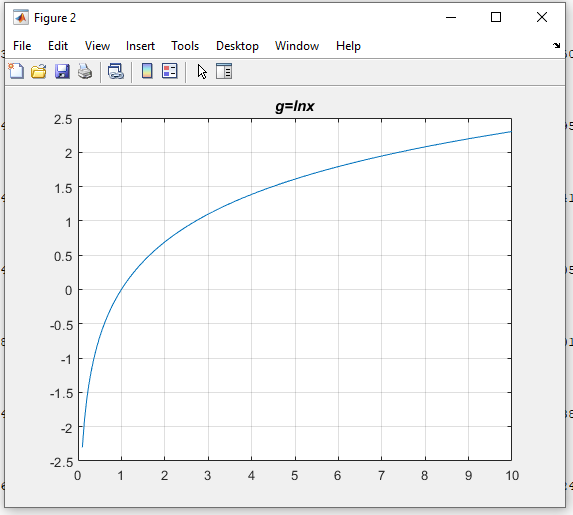

-Создадим два графических окна, построить в них графики функций f = sin x и g = ln x, а затем оформим их – дадим заголовки и нанесем сетку на второй график:

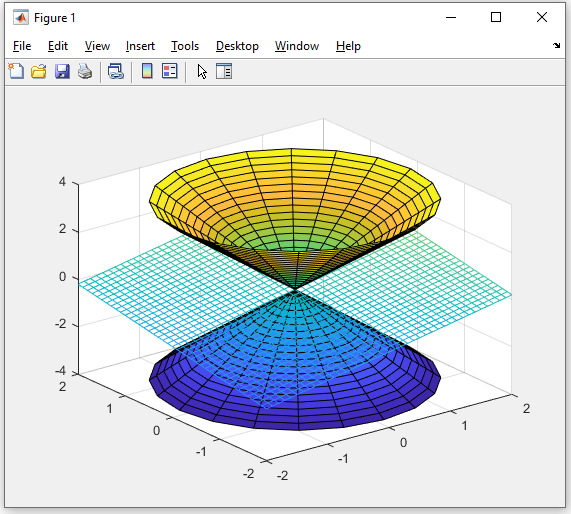

-Выведем пересечение плоскости и конуса, заданного параметрически:

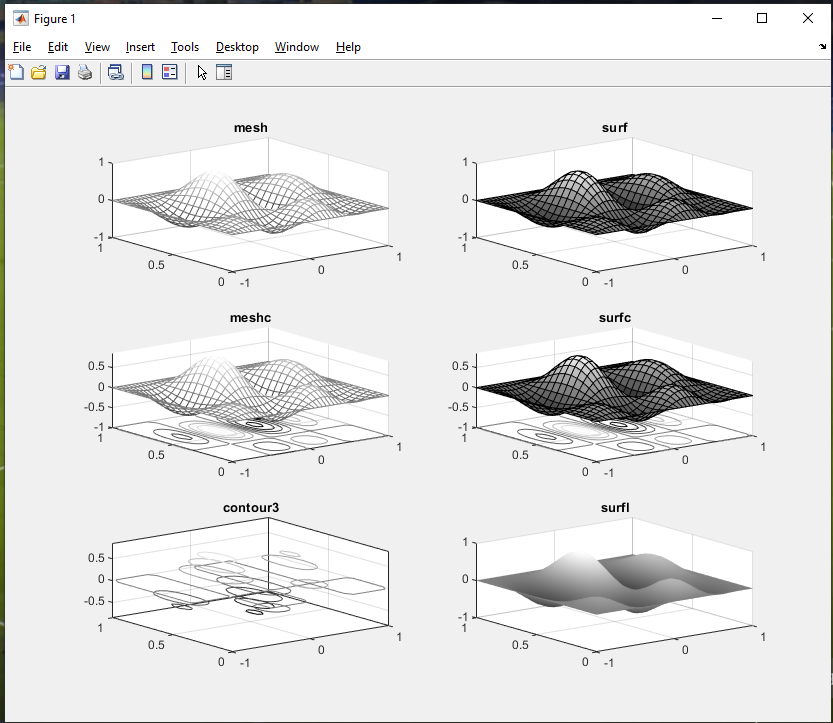

-Построим графики функции z(x, у) = 4·sin 2πх·cos 1.5πу·(1 – х² )·у·(1 – у):

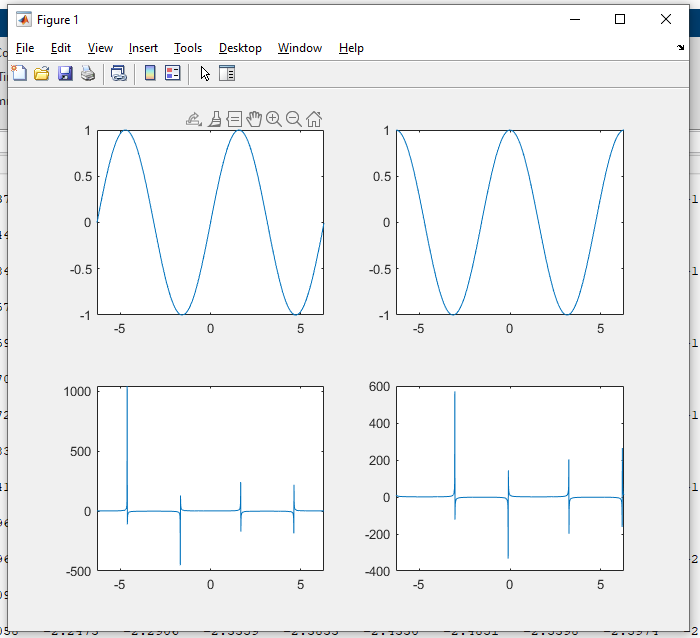

-Построим графики: y=sin(x), y=сos(x), y=1/(cos(x)+0.1), y=1/(sin(x)+0.1), где х изменяется от –2π до 2π в одном графическом окне:

Результат работы.

Были построены многочисленные графики различными способами в математическом пакете Matlab.

Вывод.

Мы освоили технику работы с основными возможностями графики MatLab для отображения функций одного, двух и трех переменных и визуализации векторных и матричных данных.
