Какие генераторы называют lc-генераторами и почему? Какая ос обязательно должна присутствовать в lc генераторе с самовозбуждением?
Содержание ответа:
Общие сведения:
Устройства, которые преобразуют энергию источника питания постоянного тока в энергию периодических электрических колебаний, называют генераторами.
Автономными генераторами (автогенераторами), называют генераторы с самовозбуждением, которые генерируют незатухающие электрические колебания переменного тока требуемой частоты и формы.
Автогенератор обычно содержит: 1. Колебательную систему, в которой возбуждаются незатухающие колебания; 2. Цепь обратной связи, обеспечивающую подачу необходимого возбуждающего переменного напряжения из выходной цепи во входную; 3. Источник питания, за счёт которого поддерживаются незатухающие колебания; 4. Электронный ключевой прибор, посредством которого регулируется подача энергии в контур.
По способу осуществления обратной связи различают автогенераторы с индуктивной (LC-генераторы) и емкостной (RC-генераторы) обратной связью.
Привести схему LC-генератора из лабораторной работы №21.
Раскрыть назначение всех элементов схемы. Конденсаторы C1 и C4 шунтируют резисторы R2 и R3 соответственно, тем самым они обеспечивают подключение обмотки L1 к выводам база-эмиттер транзистора по переменному току.
Раскрыть связь понятий ПОС, баланса амплитуд и баланса фаз с принципом работы генератора.
В каком классе усиления работает транзистор в этой схеме. Какой способ задания точки покоя.
Материалы:
Литература:
“Колонтаевский ЮФ\Лабораторный практикум по радиоэлектронике, 1989.djvu”, стр. 135-138.
“Гусев ВГ, Гусев ЮМ\Электроника, 1991.djvu”, стр. 601-604, на стр.603 в 3 абзаце сказано про углы отсечки, по которым можно судить о классе усиления.
Какие генераторы называют rc‑генераторами и почему? Приведите схему моста Вина, ее лачх и лфчх и поясните ее применение в rc‑генераторах.
Содержание ответа:
Общие сведения:
Устройства, которые преобразуют энергию источника питания постоянного тока в энергию периодических электрических колебаний, называют генераторами.
Автономными генераторами (автогенераторами), называют генераторы с самовозбуждением, которые генерируют незатухающие электрические колебания переменного тока требуемой частоты и формы.
Автогенератор обычно содержит: 1. Колебательную систему, в которой возбуждаются незатухающие колебания; 2. Цепь обратной связи, обеспечивающую подачу необходимого возбуждающего переменного напряжения из выходной цепи во входную; 3. Источник питания, за счёт которого поддерживаются незатухающие колебания; 4. Электронный ключевой прибор, посредством которого регулируется подача энергии в контур.
По способу осуществления обратной связи различают автогенераторы с индуктивной (LC-генераторы) и емкостной (RC-генераторы) обратной связью.
Привести схему RC -генератора из лабораторной работы №23. Резистор R8 в схеме подключается к эмиттеру VT1 и к самому верхнему проводнику!
Раскрыть назначение всех элементов схемы. Резисторы R5 и R4 являются резистивным делителем напряжения базы, задающими положение точки покоя первого каскада, через резистор R3 оно поступает на базу VT1.
Принцип работы генератора основан на мосте Вина, плечи которого используются для заведения частотно-зависимой ПОС и частотно-независимой ООС. Операторная структурная схема такого усилителя выглядит следующим образом:

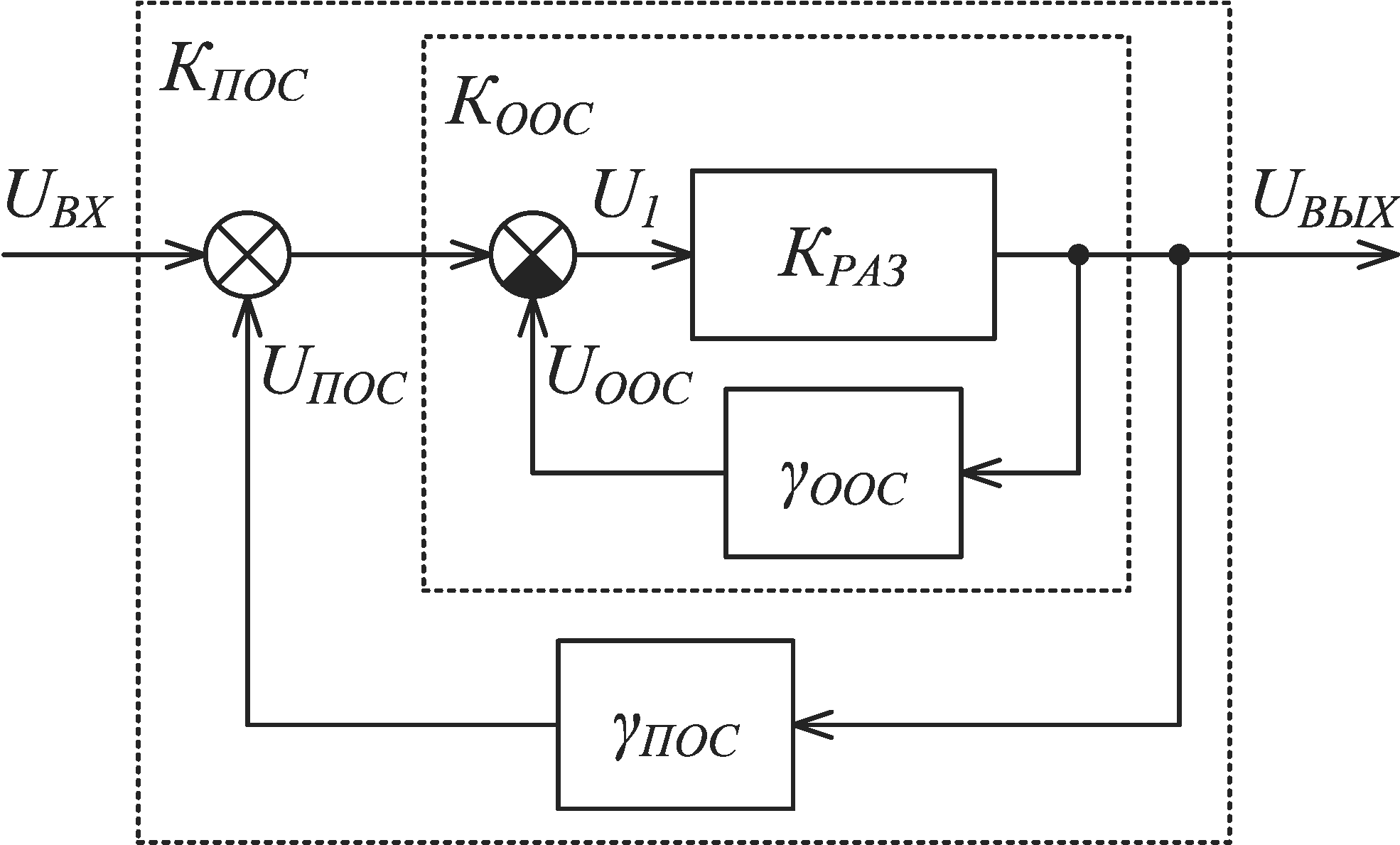

В действительности входа у усилителя нет, поскольку происходит самовозбуждение и автогенерация усилителя, но входное напряжение на структурной схеме показано, чтобы пояснить, куда поступает возбуждающий сигнал помехи. Данную структурную схему удобнее рассматривать в следующем виде:

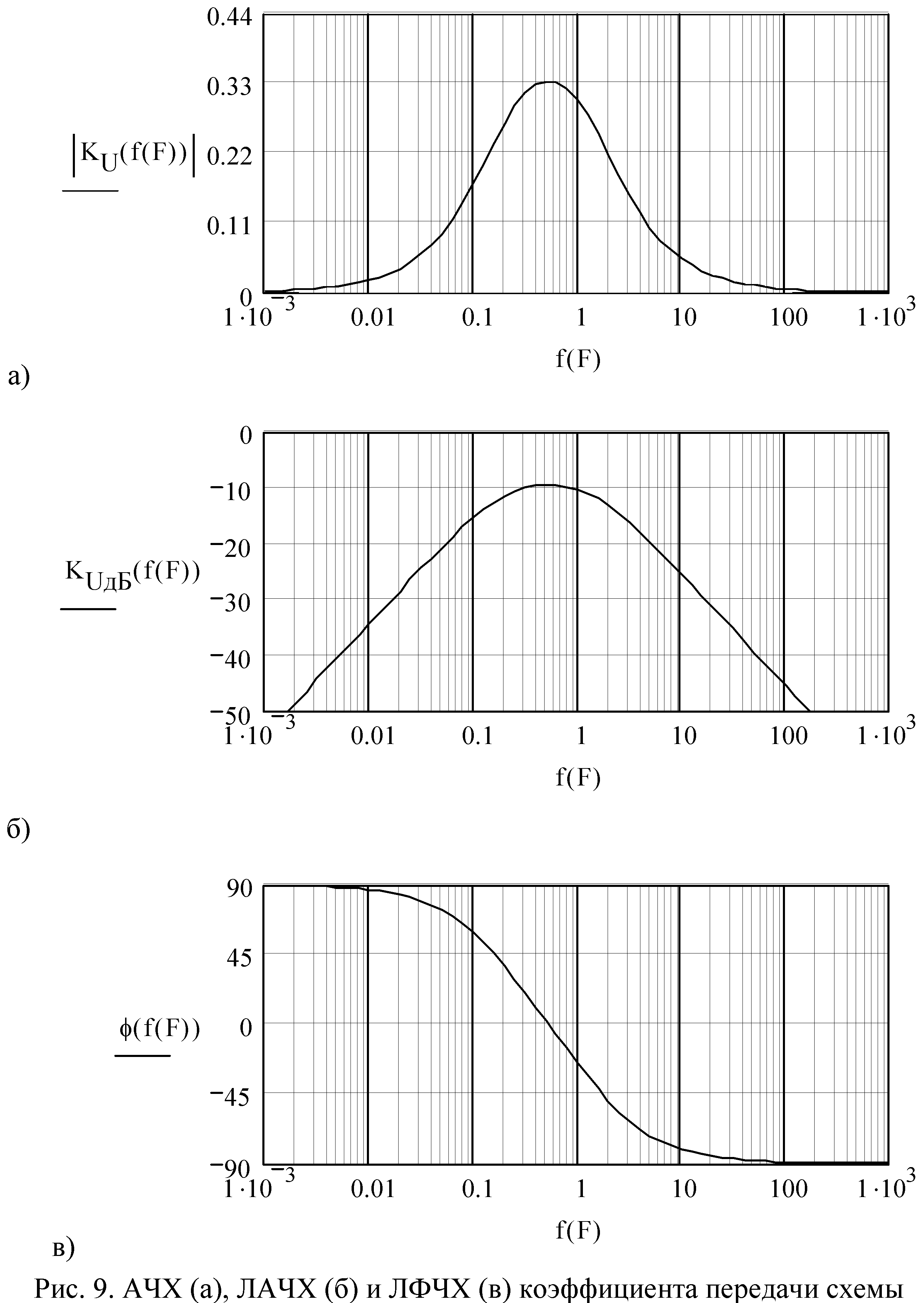

В структурной схеме KРАЗ – двухкаскадный усилитель на биполярных транзисторах, включённых по схеме с ОЭ, охваченных межкаскадной ООС и общей ПОС. Частотно-зависимая ПОС имеет частотные характеристики следующего вида:
На частоте, на которой фазовый сдвиг звена ПОС равен нулю, величина коэффициента передачи составляет 1/3, соответственно: KООС · γПОС = KООС / 3 . Величина коэффициента усиления KООС регулируется с помощью переменного резистора R8, таким образом, чтобы KООС ≈ 3. Таким образом KООС · γПОС = 3 / 3 = 1 , т. е. Kγ = 1 и φKγ = 0 , и условия самовозбуждения выполняются на одной-единственной частоте.
Материалы:
Литература:
“Колонтаевский ЮФ\Лабораторный практикум по радиоэлектронике, 1989.djvu”, стр. 147-150.
“Мазитов ДМ\2018-03-17 Спектральный анализ сигналов разложением в ряд Фурье.djvu”, стр. 18-20.
