Резонансные частоты эквивалентной схемы пьезоэлектрического кварцевого резонатора
Параметры эквивалентного кварцевому резонатору контура дают возможность определить эти частоты. Частота f1 соответствует последовательному резонансу в ветви Lк, Ск, Rк и равна:
f1=
1/2
При этой частоте электрическая эквивалентная схема кварцевого резонатора состоит из емкости С0 и сопротивления Rк

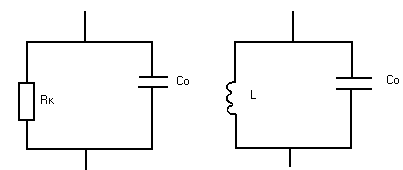

Эквивалентная схема пьезоэлектрического кварцевого резонатора при последовательном и параллельном резонансе.
Частота f2 соответствует параллельному резонансу всего контура и равна:
=
При этой частоте электрическая эквивалентная схема кварцевого резонатора состоит из ветви Lк, Rк, Ск и параллельной емкости С0. Сопротивление ветви Lк, Rк, Ск имеет индивидуальный характер и представляет собой индуктивность L (рис. 1.6), равную:
L = 1/W(WLk – 1/WCk).
