2. Назначение оплетки кабеля.
Оплетка проводов и кабелей выполняет различные функции в зависимости от материалов, используемых при производстве оплетки, типа плетения, плотности оплетки. Это может быть защита кабеля от электромагнитного излучения, защита от механического воздействия на кабель, с целью предотвращения повреждения защитной оболочки или изоляции кабеля. Кроме этого, изоляция кабелей, рассчитанных на работы при сверхвысоких температурах, выполняются только методом оплетки.
В случае если нужно получить провод, который будет работать при температуре 1000оС и выше, жила оплетается кремнеземными нитями.
Если нужно повысить прочность кабеля и защитить его от механического внешнего воздействия, то кабель оплетают проволокой из нержавеющей или оцинкованной стали. Этот процесс называется «бронирование».
Если нужно защитить провод от внешнего воздействия электромагнитного излучения, то для оплетки используют медную проволоку, луженую и нелуженую. Этот процесс называется экранированием кабеля или провода.
Рисунок 4 Экранирующая оплетка.

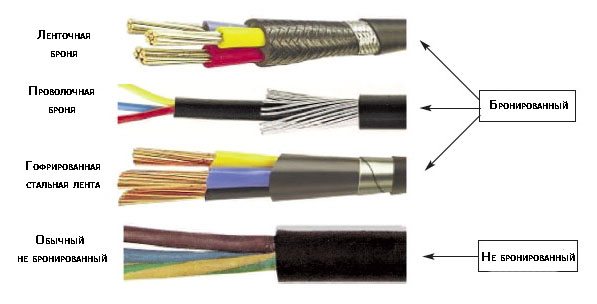

Рисунок 5 Бронирование.
Контрольная работа №3
«Проводники»
Вариант №4
1. Что такое полупроводник n-типа.
Полупроводник, в котором основными носителями зарядов являются электроны, называется электронным полупроводником или полупроводником n-типа.
Для того чтобы получить полупроводник n-типа, собственный полупроводник легируют донорами. Обычно это атомы, которые имеют на валентной оболочке на один электрон больше, чем у атомов полупроводника, который легируется. При не слишком низких температурах электроны со значительной вероятностью переходят с донорных уровней в зону проводимости, где их состояния делокализованы и они могут вносить вклад в электрический ток.
Число электронов в зоне проводимости зависит от концентрации доноров, энергии донорных уровней, ширины запрещенной зоны полупроводника, температуры, эффективной плотности уровней в зоне проводимости.
Обычно легирование проводится до уровня 1013−1019 доноров в см3. При высокой концентрации доноров полупроводник становится вырожденным.
Рисунок 6 Кремний с донорной примесью фосфора
2. Биполярный транзистор в режиме насыщения.
Биполярный транзистор - трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей - электронами и дырками.
Режим насыщения транзистора - в этот режим транзистор переходит тогда, когда ток базы становится настолько большим, что мощности источника питания просто не хватает для дальнейшего увеличения тока коллектора. В этом режиме ток коллектора не может увеличиваться вслед за увеличением тока базы.

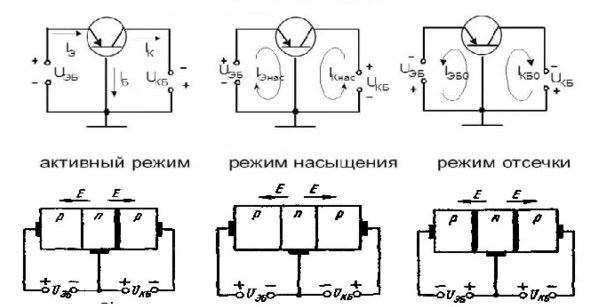

Рисунок 7 Режимы работы транзистора.
Контрольная работа №4
«Диэлектрики»
Вариант №4
1. Органические диэлектрики
Органические электроизоляционные изделия можно разделить на естественные и синтетические. Все материалы, относящиеся к первой категории, в последнее время практически не эксплуатируются, что связано с увеличением производственных мощностей синтетических диэлектриков, стоимость которых намного ниже.
Естественными диэлектриками являются растительные масла, парафин, целлюлоза и каучук. К синтетическим материалам можно отнести пластмассы и эластомеры разных типов, применяемые в бытовых приборах и другой электротехники.
Недостатками органических диэлектриков являются:
Сравнительно низкая нагревостойкость;
Склонность к старению;
Недостаточная химостойкость;
Влагопроницаемость;
