Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Магнитогорский государственный технический университет

им. Г.И.Носова»

Кафедра ЭиМЭ

Лабораторная работа №3

по дисциплине «Методы и средства диагностирования»

На тему «Исследование частотных характеристик сигналов вибрации роторной системы при наличии дефектов подшипников качения.»

Выполнил: студент группы АНб-21-2

Зарипов М. В.

Проверил: доцент кафедры ЭиМЭ, к.т.н.

Бодров Е. Э.

Магнитогорск, 2024

Задание. Исследование параметров вибрации при наличии дефекта внешнего кольца подшипника качения.

  1. Измерить амплитуды гармоник в области частоты возбуждения дефекта внешнего кольца :

где – частота вращения ротора;

– число тел качения;

– диаметр тела качена;

– диаметр сепаратора.

  1. Измерить амплитуды гармоник кратных : , .

2fo = 125,72 Гц

3fo = 188,58 Гц

  1. Полоса частот:

  1. Измерить амплитуды гармоник в области частоты возбуждения дефекта внутреннего кольца :

  1. Измерить амплитуды гармоник кратных : , .

2fi = 204,292 Гц

3fi = 306,438 Гц

  1. Полоса частот:

  1. Измерить амплитуды гармоник в области частот возбуждения на частоте вращения сепаратора :

  1. Измерить амплитуды гармоник кратных : , .

2fcg = 18,572 Гц

3fcg = 27,858 Гц

  1. Полоса частот:

  1. Измерить амплитуды гармоник в области частот возбуждения при дефекте формы тел качения :

  1. Измерить амплитуды гармоник кратных : , .

2ffrol = 119,322 Гц

3ffrol = 178,983 Гц

  1. Полоса частот:

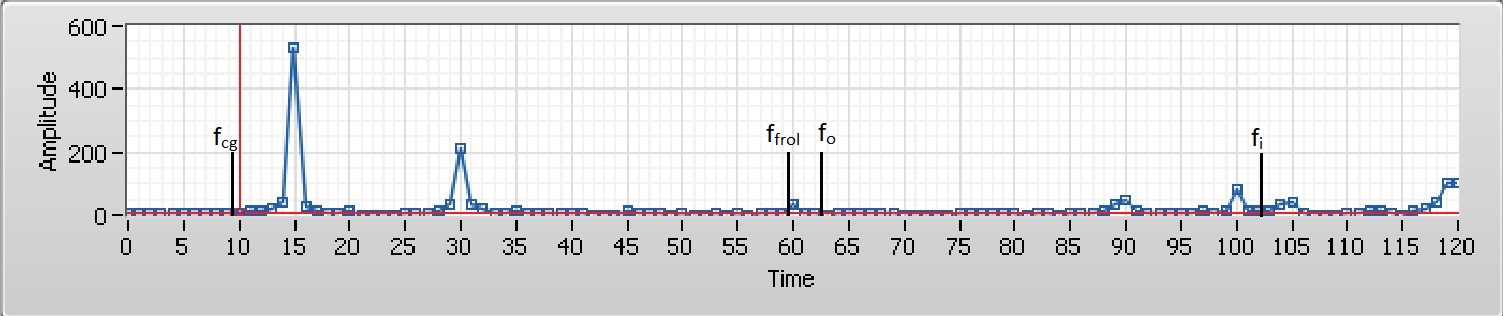

Рисунок 1 График амплитудных спектров.

Результат выполнения лабораторной работы.

Частоты

Подшипник без дефектов

Значения, Гц

102,146

204,292

306,436

62,86

125,72

188,58

9,286

18,572

27,858

59,661

119,332

178,983

Амплитуда , g

85

2,5

50

35

9

11

550

5

5

35

45

11
