Влияние расцентровки и перекоса валов электродвигателя и роторной системы на частотные характеристики виброаккустических сигналов.

Параметры виброскорости и виброперемещения.

Табл. 2.3.

Угол перекоса вала α, град

F1 = Fp

F2 = 2Fp

F3 = 3Fp

α = 00

9,5

0,5

0,3

α =10

9

0,5

0,2

α = 20

7,6

0,5

0,2

l = 0 мм

7,5

0,6

0,1

l = 1 мм

5,1

0,5

0,3

l = 2 мм

4,6

0,5

0,3

Амплитудные спектры.

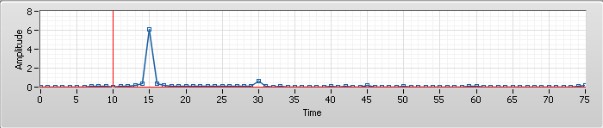

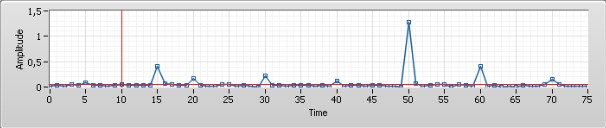

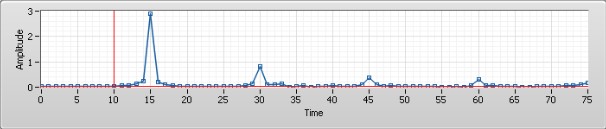

Рисунок 16 Амплитудный спектр сигнала G0 на первой опоре при перекосе вала 0 градус.

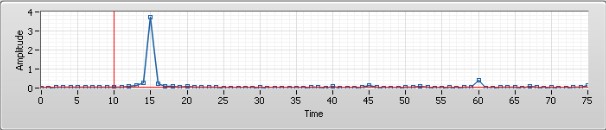

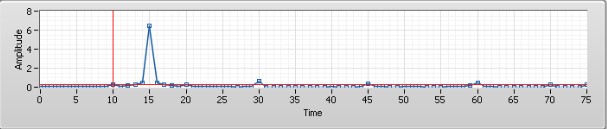

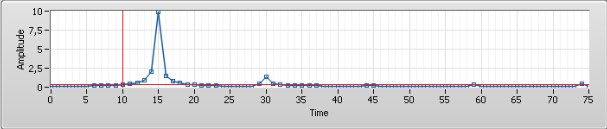

Рисунок 17 Амплитудный спектр сигнала G1 на первой опоре при перекосе вала 0 градус.

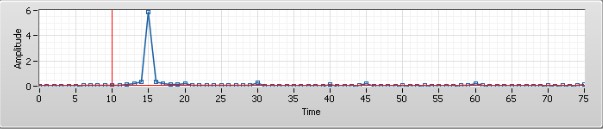

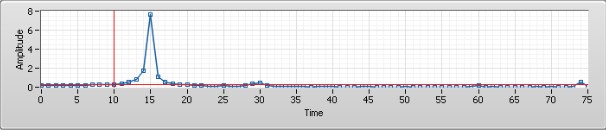

Рисунок 18 Амплитудный спектр сигнала G0 на второй опоре при перекосе вала 0 градус.

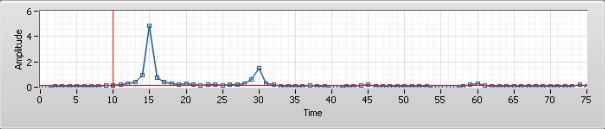

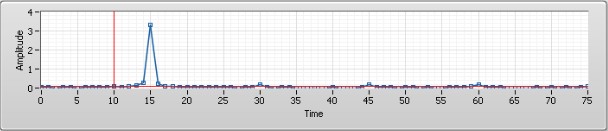

Рисунок 19 Амплитудный спектр сигнала G1 на второй опоре при перекосе вала 0 градус.

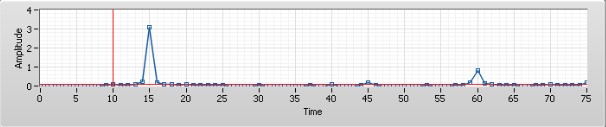

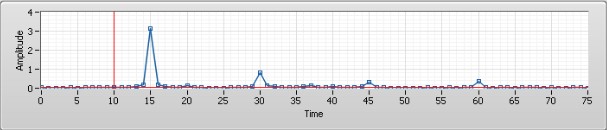

Рисунок 20 Амплитудный спектр сигнала G0 на третьей опоре при перекосе вала 0 градус.

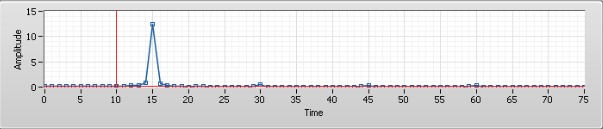

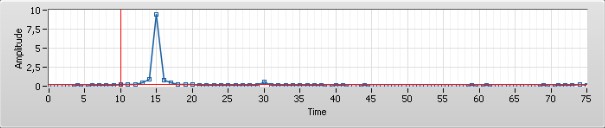

Рисунок 21 Амплитудный спектр сигнала G1 на третьей опоре при перекосе вала 0 градус.

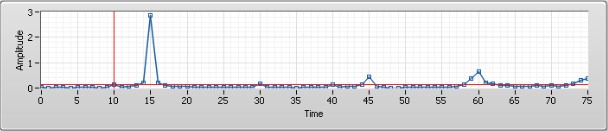

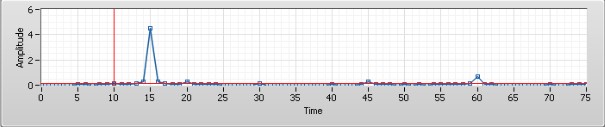

Рисунок 22 Амплитудный спектр сигнала G0 на первой опоре при перекосе вала 1 градус.

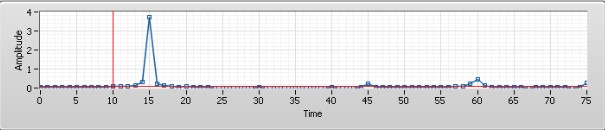

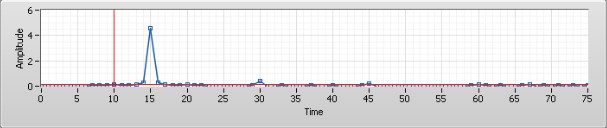

Рисунок 23 Амплитудный спектр сигнала G1 на первой опоре при перекосе вала 1 градус.

Рисунок 24 Амплитудный спектр сигнала G0 на второй опоре при перекосе вала 1 градус.

Рисунок 25 Амплитудный спектр сигнала G1 на второй опоре при перекосе вала 1 градус.

Рисунок 26 Амплитудный спектр сигнала G0 на третьей опоре при перекосе вала 1 градус.

Рисунок 27 Амплитудный спектр сигнала G1 на третьей опоре при перекосе вала 1 градус.

Рисунок 28 Амплитудный спектр сигнала G0 на первой опоре при перекосе вала 2 градус.

Рисунок 29 Амплитудный спектр сигнала G1 на первой опоре при перекосе вала 2 градус.

Рисунок 30 Амплитудный спектр сигнала G0 на второй опоре при перекосе вала 2 градус.

Рисунок 31 Амплитудный спектр сигнала G1 на второй опоре при перекосе вала 2 градус.

Рисунок 32 Амплитудный спектр сигнала G0 на третьей опоре при перекосе вала 2 градус.

Рисунок 33 Амплитудный спектр сигнала G1 на третьей опоре при перекосе вала 2 градус.

Рисунок 34 Амплитудный спектр сигнала G0 на первой опоре при расцентровке вала 0 мм.

Рисунок 35 Амплитудный спектр сигнала G1 на первой опоре при расцентровке вала 0 мм.

Рисунок 36 Амплитудный спектр сигнала G0 на второй опоре при расцентровке вала 0 мм.

Рисунок 37 Амплитудный спектр сигнала G1 на второй опоре при расцентровке вала 0 мм.

Рисунок 38 Амплитудный спектр сигнала G0 на третьей опоре при расцентровке вала 0 мм.

Рисунок 39 Амплитудный спектр сигнала G1 на третьей опоре при расцентровке вала 0 мм.

Рисунок 40 Амплитудный спектр сигнала G0 на первой опоре при расцентровке вала 1 мм.

Рисунок 41 Амплитудный спектр сигнала G1 на первой опоре при расцентровке вала 1 мм.

Рисунок 42 Амплитудный спектр сигнала G0 на второй опоре при расцентровке вала 1 мм.

Рисунок 43 Амплитудный спектр сигнала G1 на второй опоре при расцентровке вала 1 мм.

Рисунок 44 Амплитудный спектр сигнала G0 на третьей опоре при расцентровке вала 1 мм.

Рисунок 45 Амплитудный спектр сигнала G1 на третьей опоре при расцентровке вала 1 мм.

Рисунок 46 Амплитудный спектр сигнала G0 на первой опоре при расцентровке вала 2 мм.

Рисунок 47 Амплитудный спектр сигнала G1 на первой опоре при расцентровке вала 2 мм.

Рисунок 48 Амплитудный спектр сигнала G0 на второй опоре при расцентровке вала 2 мм.

Рисунок 49 Амплитудный спектр сигнала G1 на второй опоре при расцентровке вала 2 мм.

Рисунок 50 Амплитудный спектр сигнала G0 на третьей опоре при расцентровке вала 2 мм.

Рисунок 51 Амплитудный спектр сигнала G1 на третьей опоре при расцентровке вала 2 мм.
