Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Магнитогорский государственный технический университет им. Г.И.Носова»
Кафедра ЭиМЭ
Лабораторная работа №2
по дисциплине «Методы и средства диагностирования»
на тему «Исследование влияния расцентровки и перекоса вала электродвигателя и роторной системы на параметры вибрации электродвигателя и элементов системы.»
Выполнил: студент группы АНб-21-2
Зарипов М. В.
Проверил: доцент кафедры ЭиМЭ, к.т.н.
Бодров Е. Э.
Магнитогорск, 2024
Цель работы.
Оценить влияние расцентровки и перекоса вала электродвигателя и роторной системы на значения сигналов виброускорений, виброскоростей и виброперемещений корпуса электродвигателя и элементов роторной системы.
Задание №1.
Анализ сигналов виброускорений, виброскоростей и виброперемещений корпуса асинхронного электродвигателя с подсоединенной роторной системой в условиях отсутствия расцентровки и перекоса валов роторной системы и электродвигателя.
Измерение сигналов G, VG, SG, полученных по сигналам датчиков G0, G1 (на 1-й опоре), G2, G3 (на 2-ой опоре) и G11, G12 (на 3-й опоре). Частота дискретизации Fs=15кГц, частота ПЧ равна 30Гц.
Параметры виброскоростей и виброперемещений.
Табл. 2.1.
Параметр |
M(x) |
S(x) |
RMX(x) |
Gmax |
Gmin |
|
|||||
G0 |
-10,58m |
221,77m |
222,02m |
1,07 |
-1,08 |
G1 |
-9,18m |
137,40m |
137,71m |
624m |
-719,04m |
G2 |
35,97u |
233m |
232,99m |
1,75 |
-2,17 |
G3 |
8,63u |
282,38m |
282,38m |
1,64 |
-1,70 |
G11 |
-2,39u |
203,17m |
203,17m |
1,32 |
-1,75 |
G12 |
-10,31u |
184,34m |
184,34m |
899,66m |
-1,09 |
VG0 |
-153,63m |
31,3m |
156,78m |
143,71u |
-170,05m |
VG1 |
-133,62m |
27,18m |
136,36m |
18,32u |
-147,02m |
VG2 |
-363,12u |
970,97u |
1,04m |
1,18m |
-1,93m |
VG3 |
-428,38u |
449,58u |
620,99u |
401,23u |
-1,32m |
VG11 |
-693,57u |
641,99u |
945,09u |
432,76u |
-1,84m |
VG12 |
-615,82u |
625,93u |
878,08u |
449,44u |
-1,7m |
SG0 |
-960,1u |
2,03m |
2,24m |
25,75u |
-8,44m |
SG1 |
-837,44u |
1,78m |
1,96m |
44,94u |
-7,44m |
SG2 |
143,92n |
12,86u |
12,86u |
28,02u |
-57,15u |
SG3 |
-451,11n |
8,52u |
8,54u |
16,51u |
-54,23u |
SG11 |
-1,53u |
14,1u |
14,18u |
27,28u |
-82,84u |
SG12 |
-1,32u |
11,74u |
11,81u |
23,11u |
-76,4u |
Гистограммы распределений значений G, VG, SG по каждому датчику.

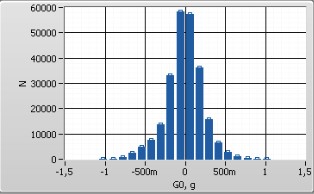

Рисунок 1Гистограмма распределений по датчику G0 на 1-ой опоре.
Рисунок 2 Гистограмма распределений по датчику G1 на 1-ой опоре.

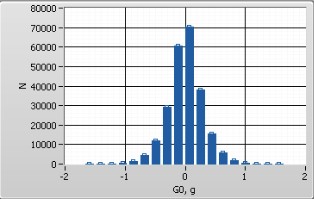

Рисунок 3 Гистограмма распределений по датчику G0 на 2-ой опоре.
Рисунок 4 Гистограмма распределений по датчику G1 на 2-ой опоре.
Рисунок 5 Гистограмма распределений по датчику G0 на 3-ой опоре.
Рисунок 6 Гистограмма распределений по датчику G1 на 3-ой опоре.

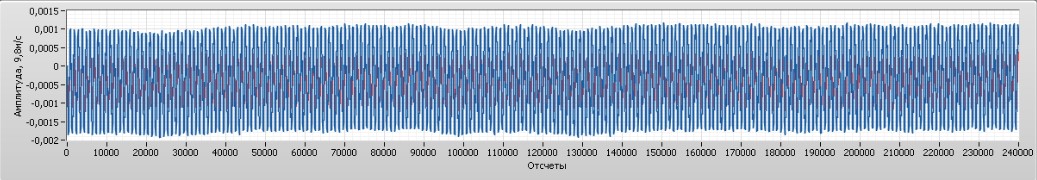

Временный диаграммы значений G, VG, SG по сигналам датчиков G0, G1, G2, G3, G11, G12.

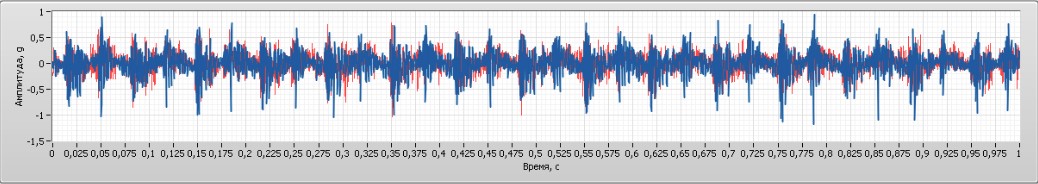

Рисунок 7 Временная диаграмма виброускорений по сигналам датчиков G0, G1 на опоре №1.

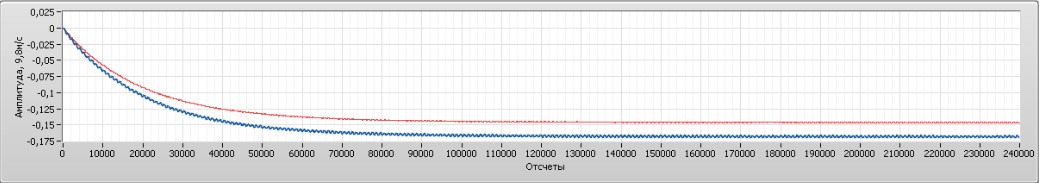

Рисунок 8 Временная диаграмма виброскоростей по сигналам датчиков G0, G1 на опоре №1.

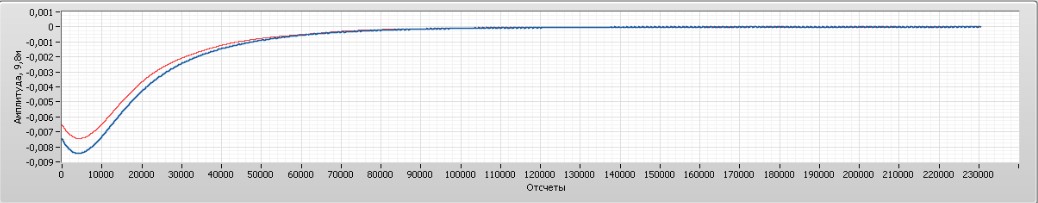

Рисунок 9 Временная диаграмма виброперемещений по сигналам датчиков G0, G1 на опоре №1.

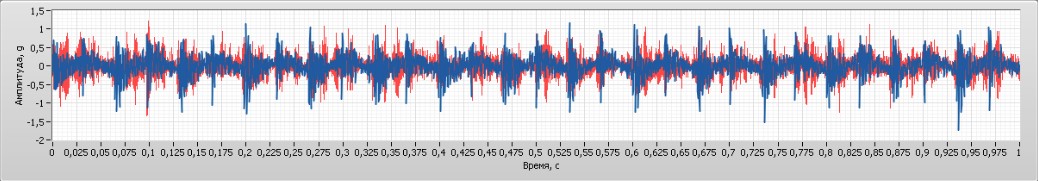

Рисунок 10 Временная диаграмма виброускорений по сигналам датчиков G2, G3 на опоре №2.

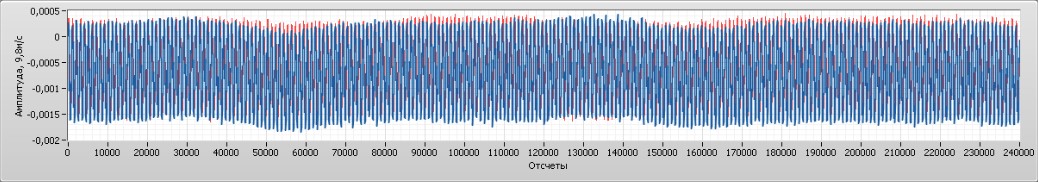

Рисунок 11 Временная диаграмма виброскоростей по сигналам датчиков G2, G3 на опоре №2.

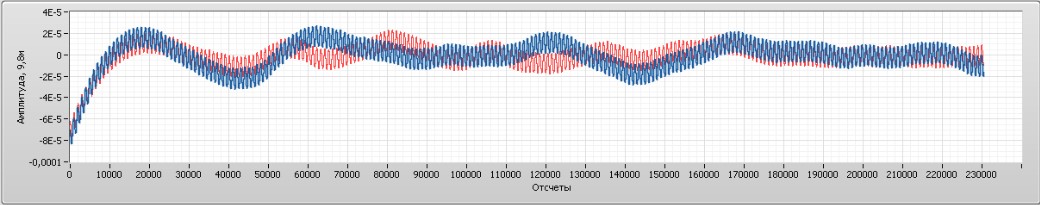

Рисунок 12 Временная диаграмма виброперемещений по сигналам датчиков G2, G3 на опоре №2.

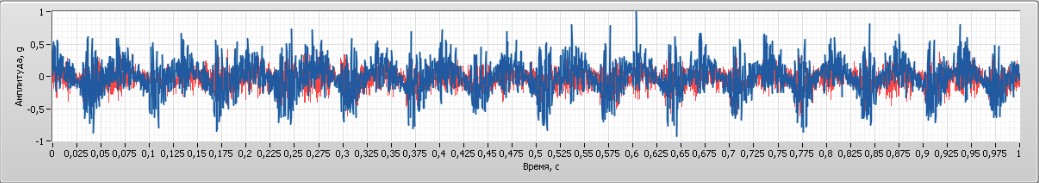

Рисунок 13 Временная диаграмма виброускоренй по сигналам датчиков G11, G12 на опоре №3.
Рисунок 14 Временная диаграмма виброскоростей по сигналам датчиков G11, G12 на опоре №3.
Рисунок 15 Временная диаграмма виброперемещений по сигналам датчиков G11, G12 на опоре №3.
