Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Магнитогорский государственный технический университет

им. Г.И.Носова»

Кафедра ЭиМЭ

Лабораторная работа

по дисциплине «Магнитные элементы электронных устройств»

на тему «Изучение петли гистерезиса и изменение параметров ферромагнетиков»

Выполнил: студент группы

Проверил: доцент кафедры ЭиМЭ, к.т.н.

Вечеркин М. В.

Магнитогорск, 2024

Цель работы.

Экспериментальное получение основных параметров и характеристик ферромагнитного материала осциллографическим методом.

Выполнение.

1. Схема лабораторной установки.

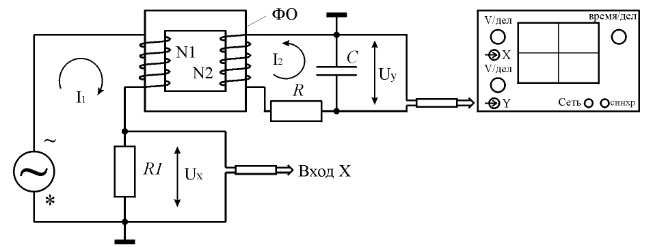

Рисунок 1 Схема измерительной установки.

2. Исходные данные.

U1 = 30 В (Напряжение).

f = (Частота напряжения).

R1 = 1 Ом (Добавочное сопротивление).

Параметры интегрирующей цепи:

R = 4 кОм

C = 15 мкФ

Параметры тороидального образца:

Сердечник ОЛ 25/40-16

D = 40 мм (Внешний диаметр).

d = 25 мм (Внутренний диаметр).

h = 16 мм (Высота).

N1 = 240 (Чисто витков первичной обмотки).

N2 = 60 (Число витков вторичной обмотки).

3. Результаты эксперимента.
