Задание.

Реализовать работу светофора согласно заданию:

1. Красный включаются на 3 секунды.

2. Включается желтый на 0,75 секунды.

3. Красный, желтый гаснут и включается зеленый и дополнительный красный на 4 секунды.

4. Зеленый мигает. Зеленый и дополнительный красный гаснут.

5. Включается желтый на 1 секунду.

6. Цикл повторяется.

Выполнение.

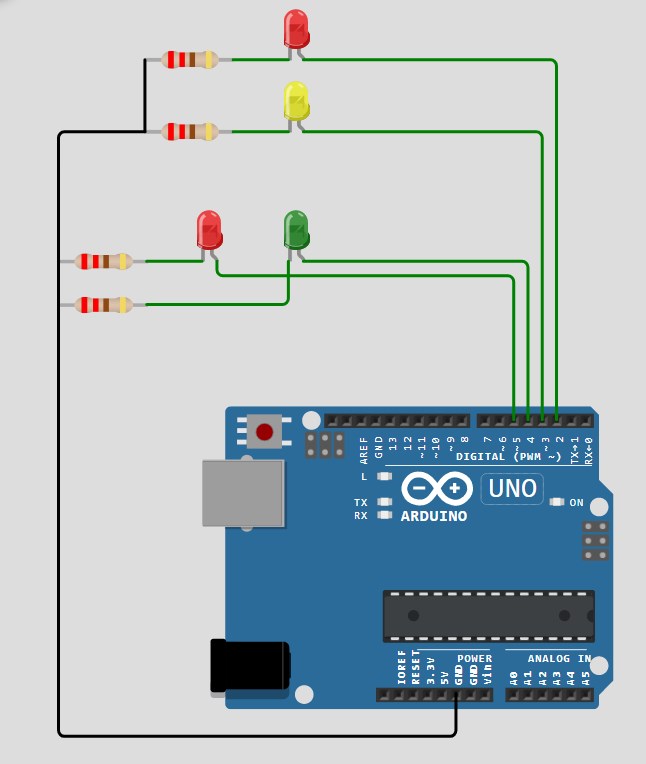

Рисунок 1 Схема светофора.

Код программы.

//Создаем переменные

int rled = 2;

int yled = 3;

int gled = 4;

int rled_2 = 5;

void setup()

{

//Инициализируем переменные как выходы.

pinMode(rled, OUTPUT);

pinMode(yled, OUTPUT);

pinMode(gled, OUTPUT);

pinMode(rled_2, OUTPUT);

}

void loop()

{

  //Включаем красный на 3 секунды.

digitalWrite(rled, HIGH);

delay(3000);

//Включаем желтый на 0,75 секунды.

digitalWrite(yled, HIGH);

delay(750);

//Выключаем красный, желтый и включаем зеленый и доп. красный на 4 секунды.

digitalWrite(rled, LOW);

digitalWrite(yled, LOW);

digitalWrite(rled_2, HIGH);

digitalWrite(gled, HIGH);

delay(4000);

//Мигаем зеленым

digitalWrite(gled, LOW);

delay(200);

digitalWrite(gled, HIGH);

delay(200);

digitalWrite(gled, LOW);

delay(200);

digitalWrite(gled, HIGH);

delay(200);

//Выключаем зеленый и включаем желтый на 1 секунду

digitalWrite(gled, LOW);

digitalWrite(rled_2, LOW);

digitalWrite(yled, HIGH);

delay(1000);

digitalWrite(yled, LOW);

}
