  1. Изобразите схему устройства и опишите действие поршневого насоса двойного действия, сопоставив его с поршневым насосом простого действия.

Рисунок 6.1 – Плунжерный насос двойного действия:

1, 2 – всасывающие клапаны; 3, 4 – нагнетательный клапан; 5 – поршень; 6 – сальник.

Параметр

Простого действия

Двойного действия

Производительность

Ниже, так как нагнетание жидкости происходит только в одном направлении.

Выше, так как нагнетание происходит в обоих направлениях движения плунжера.

Конструкция

Конструкция проще, менее громоздкая. Требует меньшего количества клапанов.

Конструкция сложнее, так как требуется герметизация и синхронизация двух камер. Увеличивается количество клапанов.

Эффективность

Ниже из-за паузы в процессе нагнетания

Выше благодаря постоянному нагнетанию жидкости.

Размеры и

стоимость

Меньшие размеры и более низкая стоимость благодаря упрощённой конструкции.

Более массивный и дорогой из-за сложной конструкции и необходимости использовать больше клапанов.

Область

применения

  • Используется в установках с невысокой производительностью и простыми требованиями к процессу.

  • Подходит для работы с жидкостями средней вязкости.

  • Применяется в условиях, где требуется высокая производительность и постоянный поток жидкости.

  • Используется для транспортировки вязких жидкостей и в системах с высокими требованиями к непрерывности процесса.

При работе поршневого насоса двойного действия нагнетание происходит не только при движении поршня справа налево, как в поршневом насосе простого действия, но и при движении поршня слева направо. Вследствие этого производительность насоса возрастает, а неравномерность подачи снижается.

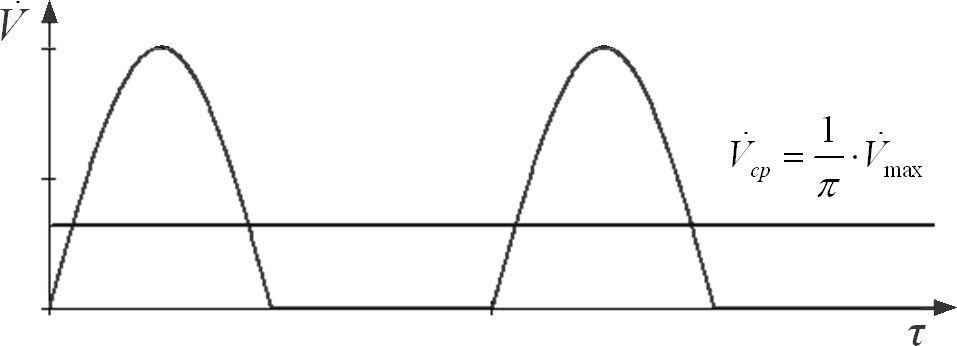

Рисунок 6.2 – Диаграмма подачи жидкости поршневым насосом простого действия

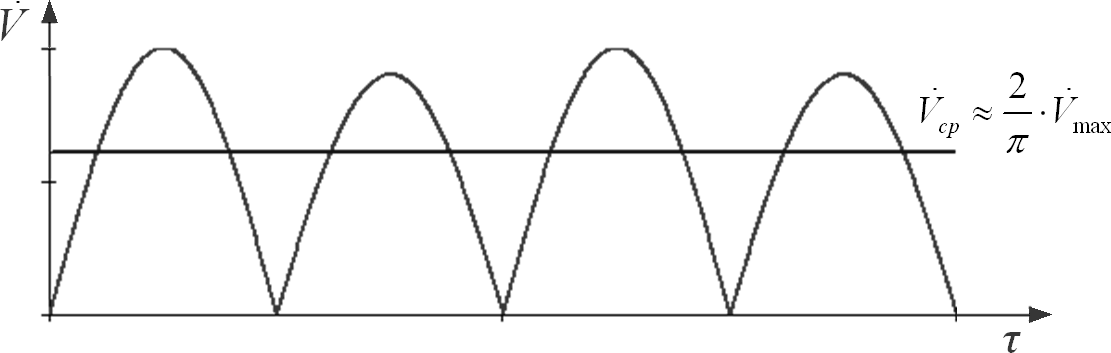

Р исунок 6.3 – Диаграмма подачи жидкости поршневым насосом двойного действия

  1. Изобразите схему устройства и опишите действие монтежю, сопоставив его с насосами других типов и назвав области применения.

Принцип работы

Монтежю представляет собой горизонтальный или вертикальный цилиндрический резервуар с эллиптическими днищем и крышкой, стенки которого рассчитаны на давление до 5-10 . Для перекачивания жидкости, периодически подаваемой по трубе 2, используется энергия инерта (сжатого воздуха или газа, не взаимодействующего с перекачиваемой жидкостью), подаваемого по трубе 3. Под давлением инерта жидкость выходит из монтежю, поднимаясь по нагнетательной трубе 6. На время заполнения монтежю новой порцией жидкости подачу инерта и нагнетательную трубу перекрывают, а давление сбрасывают.

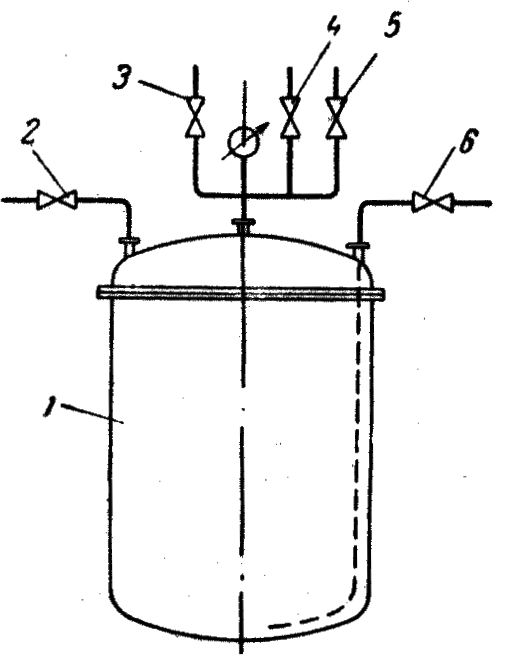

Рисунок 7.1 – Схема монтежю:

1 – корпус; 2 – линия подачи перекачиваемой жидкости; 3 – линия подачи сжатого газа; 4 – воздушник; 5 – линия вакуума; 6 – нагнетательный трубопровод

Достоинства

Недостатки

  • Простота устройства и отсутствие движущихся частей (в отличие от остальных насосов).

  • Возможность транспортировки загрязнённых жидкостей, суспензий и агрессивных жидкостей (в отличие от насосов с незащищенной двигательной частью, таких как центробежный, поршневой, плунжерный и т.п.).

  • Громоздкость (в отличие от центробежных насосов).

  • Низкий КПД (не выше 15–20 %) (в отличие от динамических насосов).

  • Периодичность работы или неравномерность подачи автоматических монтежю (в отличие от динамических и объемных насосов).

  1. Рисунок 8.1 – Схема шестеренчатого насоса

    И зобразите схему устройства и опишите действие шестеренчатого насоса, сопоставив его с насосами других типов.

Принцип работы

Шестерёнчатый насос с внешним зацеплением работает следующим образом. Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого из всасывающей трубы в полость всасывания поступает рабочая жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок колодцев в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания невозможен.

Достоинства

Недостатки

  • Высокий напор.

  • Простота конструкции и высокая надёжность.

  • Возможность перекачивания вязких жидкостей.

  • Способность работать при высокой частоте вращения.

  • Лучшая равномерность подачи в сравнении с поршневыми насосами.

  • Реверсивность – возможность менять направление перекачивания при изменении направления вращения шестерней.

  • Невысокая (по сравнению с динамическими насосами) производительность (не более 0,1 м3/ч).

  • Нерегулируемость рабочего объёма.

  • Наличие запертых объёмов, из которых необходимо предусмотреть отведение жидкости, чтобы избежать возникновения большого момента сопротивления, вызванного малой сжимаемостью жидкости.
