Перекрестки в idef3. Синхронное и асинхронное «и».
Перекрёстки используются для отображения логики взаимодействий стрелок при их слиянии или разветвлении.
Синхронное «И» при:
При слиянии: все предшествующие процессы должны быть завершены одновременно.
При разветвлении: все последующие процессы должны быть запущены одновременно.
Асинхронное «И» при:
При слиянии: все предшествующие процессы должны быть завершены.
При разветвлении: все последующие процессы должны быть запущены.
(без черточки спава)
Перекрестки в idef3. Синхронное и асинхронное «или». Эксклюзивное «или».
Перекрёстки используются для отображения логики взаимодействий стрелок при их слиянии или разветвлении.
Синхронное «ИЛИ» при:
При слиянии: 1 или несколько предшествующие процессы должны быть завершены одновременно.
При разветвлении: 1 или несколько последующие процессы должны быть запущены одновременно.
Асинхронное «ИЛИ» при:
При слиянии: 1 или несколько предшествующие процессы должны быть завершены.
При разветвлении: 1 или несколько последующие процессы должны быть запущены.
Эксклюзивное «ИЛИ»:
При слиянии: только 1 предшествующий процесс должен быть завершен.
При разветвлении: только 1 последующий процесс должен быть запущен.

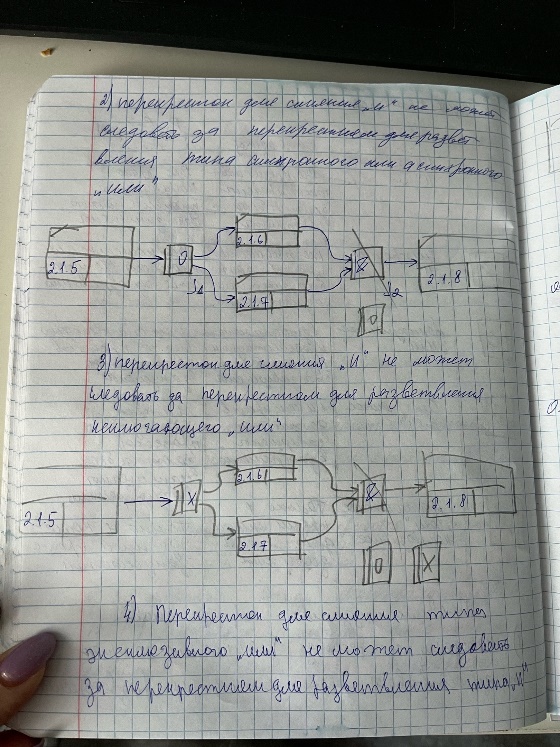

Правила создания перекрестков в idef3.
Перекрёстки используются для отображения логики взаимодействий стрелок при их слиянии или разветвлении.
Правила создания перекрестков:
Каждому перекрёстку на слияние должен предшествовать перекресток для разветвления.
Перекресток слияния «И» не может следовать за перекрестком разветвления типа асинхронного или синхронного «ИЛИ».
Перекресток слияния «И» не может следовать за перекрестком исключающего «ИЛИ».
Перекресток слияния «ИЛИ» не может следовать за перекрестком разветвления типа «И».
Перекресток имеющий 1 стрелку на 1 стороне должен иметь >1 стрелки на другой.

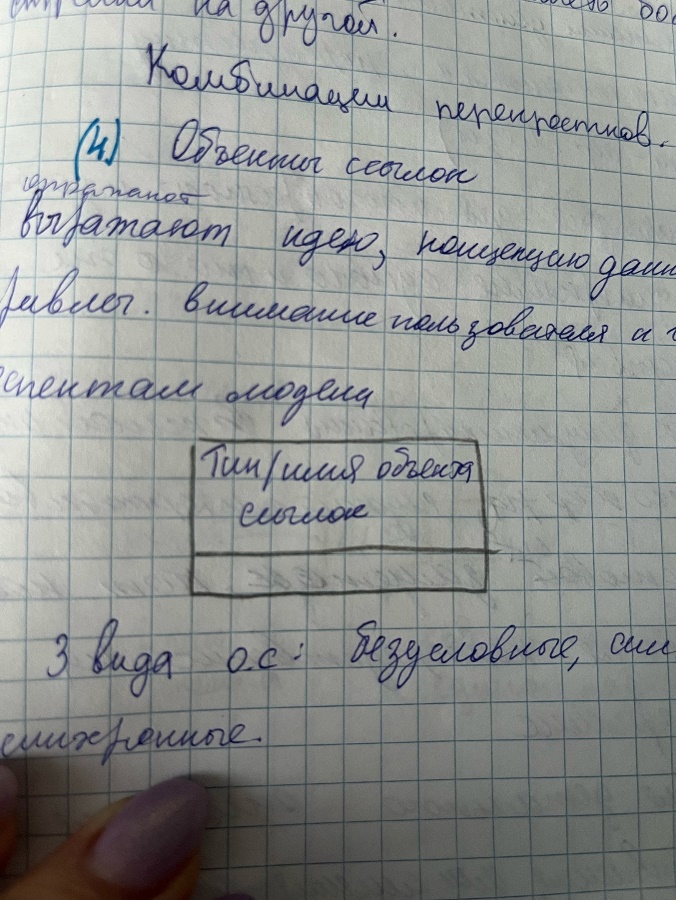

Объекты ссылок в IDEF3.
Объекты ссылок отражают идею, концепцию данных, чтобы привлечь внимание пользователя к важным аспектам модели.
3 вида объектов ссылок:
Безусловные
Синхронные
асинхронные
Типы объектов ссылок:
Object – используется для описания того объекта, который принимает участие в действии и заслуживает отдельного внимания.(препод, сатрудник)
Ссылка Go to – Используется для реализации цикличности выполнения действий. Этот объект также может относится к перекрестку.(в функциональной модели – обратная связь)
Единица действий (UOB) – используется для многократного отображения одного действия.
Note (заметка)– используется для документирования важной инфы общего характера, служит альтернативой текстовым заметкам, которые помещаются на диаграмме.
ELAB (уточнение) – используется для детального описания разветвления или слияния стрелок на перекрестке.
Особенности декомпозиции работ в idef3.
Декомпозиция используется для детализации работ.
Методология IDEF3 позволяет декомпозировать работу многократно, те работа может иметь множество дочерних работ. Это позволяет в одной модели описать альтернативные потоки.
