35. Понятие «имя роли» и область его применения в idef1х.

«имя роли» — имя, присваиваемое внешнему ключу, появляющемуся более одного раза, в сущности.

Когда внешние ключи мигрируют от родительской сущности через связь к дочерней сущности, они служат в модели двойную службу. Для понимания обеих ролей, иногда является полезным переименовать передаваемый ключ для того, чтобы показать, какую он играет роль в дочерней сущности. Имя, назначаемое этому атрибуту, называется ролью.

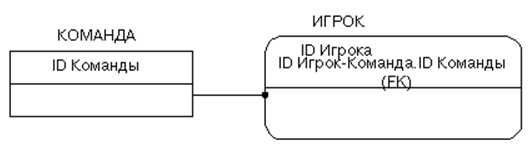

Внешний ключ ИГРОКа “ID игрок-команда.ID команды ” демонстрирует синтаксис определения и отображения имени роли. Первая половина (перед точкой) – это имя роли. Вторая часть – это собственное имя внешнего ключа, иногда называемое базовым именем.

36. Основные правила формирования информационной модели.

Основные правила:

1. Все стрелки функциональной модели становятся потенциальными сущностями, а функции трансформируются в отношения между ними.

2. Число сущностей в информационной модели должно быть не менее 15-20, так как информационная модель должна содержать всю необходимую информацию о структуре данных.

3. Информационная модель позволяет воспроизвести структуру документа и часть информации в ней, а также воспроизвести информацию пораждающегося документа.

4. Текстовые пояснения заносятся в глоссарий.

5. Определить типы, мощности и виды между сущностями и определить все неключевые атрибуты(см пункт 3).

37. Методология динамического моделирования idef3. Сущность, назначение, основные компоненты.

Динамическая модель отображает последовательность процессов и показывает логику взаимодействия элементов системы.

Цель нотации IDEF3 – описать ситуацию, когда процессы выполняются в определенной последовательности, а также указать объекты, которые совместно участвуют в одном процессе.

Основные компоненты: единицы работ, связи, перекрестки, объекты ссылок.

38. Методология динамического моделирования idef3. Единица работ в idef3.

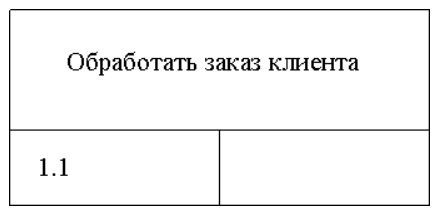

Единица работы - основной компонент диаграммы IDEF3, описывает процесс, действие, решение и изображается прямоугольником с прямыми углами, с именем и номером, именуются отглагольным существительным или инфинитивом, обозначающим процесс действия, одиночным или в составе фразы, уникально.

39. Методология динамического моделирования IDEF3. Связи, типы связей.

Связи в IDEF3 показывают взаимоотношения работ, они однонаправленны и могут быть направлены куда угодно. Обычно стрелки располагают слева на право.

3 типа связей:

1. Старшая стрелка – временное предшествование, то есть работа-источник должна быть закончена прежде, чем начнется работа-цель.

2. Стрелка отношений – нечеткое отношение. Отображается Пунктирная линия связывает единицы работ между собой, а также единицы работ и объектов ссылок.

3. П оток объектов. Используется чтобы описать объект, который используется в 2 или более единицах работ, когда объект порождается в одной работе и используется в другой. (двойная стрелка на конце).
