- •Вопросы к зачету по дисциплине «Системное моделирование и цифровизация производства»
- •Область применения case-технологий
- •Понятия метода и методологии проектирования.
- •Понятия модель системы, нотация.
- •Case-технология и case-средство.
- •Мнемосхема. Основные соглашения по разработке мнемосхем.
- •Сущность структурного подхода к моделированию систем.
- •Базовые принципы структурного подхода к моделированию систем.
- •Методология структурного анализа и проектирования (sadt).
- •Методология функционального моделирования idef0: назначение и основные компоненты.
- •Методология функционального моделирования idef0. Функциональный блок и интерфейсная дуга.
- •Стратегии декомпозиции.
- •Цель моделирования и точка зрения в функциональном моделировании (idef0).
- •Методология функционального моделирования idef0. Мастерская страница.
- •Диаграммы потоков данных dfd. Основные компоненты dfd диаграмм.
- •Понятия «процесс/подпроцесс» в dfd диаграммах
- •Понятие «поток данных» в dfd диаграммах. Виды потоков данных.
- •Методология информационного моделирования idef1х. Назначение и основные элементы.
- •Понятие сущности в idef1х. Правила определения сущности.
- •Понятие отношения в idef1х. Правила определения отношений.
- •Понятие «имя роли» и область его применения в idef1х.
- •Методология динамического моделирования idef3. Сущность, назначение, основные компоненты.
- •Методология динамического моделирования idef3. Единица работ в idef3.
- •Перекрестки в idef3. Синхронное и асинхронное «и».
- •Перекрестки в idef3. Синхронное и асинхронное «или». Эксклюзивное «или».
- •Правила создания перекрестков в idef3.
- •Особенности декомпозиции работ в idef3.
- •Нотация моделирования бизнес-процессов bpmn. Особенности нотации.
- •Нотация моделирования бизнес-процессов bpmn. Категории элементов.
- •Элементы потока управления в нотации bpmn. Действия.
- •Элементы потока управления в нотации bpmn. Шлюзы.
- •Артефакты в нотации bpmn.
Методология функционального моделирования idef0. Мастерская страница.
Функциональная модель IDEF0 сосредоточена только на функциях, и является важным элементом анализа на начальном этапе проектирования АИС.
В основе IDEF0 методологии 4 компонента:
Функциональный блок
Интерфейсная дуга
Декомпозиция
глоссарий
Создание мастерской страницы.
1) Для удобства переведите страницу в альбомный вид: Файл – Параметры страницы – Альбомная;
2) Перетащите Блок заголовка на пустую страницу, удерживая нажатой правую кнопку мыши;
3) Заполнить поле «Заголовок», предложенное в открывшемся окне: внести номер контекстной диаграммы и имя рассматриваемого процесса, в данном случае: А-0 Сдать экзамен Далее, имя заголовка фигуры «Блок заголовка» должно соответствовать номеру и названию задачи, декомпозиция которой будет изображена в данной области. Например: А1 Подготовиться к экзамену
Диаграммы потоков данных dfd. Основные компоненты dfd диаграмм.
Главная цель DFD — продемонстрировать как каждый процесс преобразует свои входные данные в выходные.
DFD – модели могут быть использованы к дополнению функциональной модели (IDEF0) для более наглядного отображения операций обработки информации.
Основные компоненты DFD – модели:
- внешние сущности;
- системы/ подсистемы;
- процессы/ подпроцессы;
- накопители данных
- потоки данных
Существует 2 нотации DFD: 1)нотация Гейна-Сарсона и 2)нотация Йордана-ДеМарко

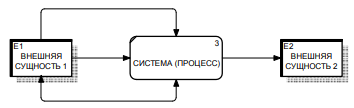

Понятие «внешняя сущность» в DFD диаграммах.
Внешняя сущность — это материальный объект или физическое лицо, которое является источником или приемником информации(напр. заказчики, клиенты, поставщики, склад)
Внешняя сущность всегда находится за пределами границ анализируемой системы.
Одна и та же сущность может быть использована многократно на 1 или нескольких диаграммах.
Внешняя сущность изображается прямоугольником и имеет префикс E.

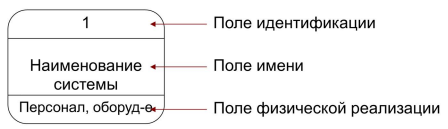

Понятия «система/подсистема» в DFD диаграммах.
система/подсистема – при построении модели сложного процесса она может быть представлена на контекстной диаграмме в виде 1 системы, либо в виде ряда подсистем.
Наименование системы/подсистемы представляется в виде словосочетания с отглагольным существительным (производство деталей, решение задачи, выполнение операции, получение денег)
Гейн
– сорсан
Понятия «процесс/подпроцесс» в dfd диаграммах
Представляет собой преобразование входных потоков в выходные.
Процесс именуется в виде словосочетания с активным глаголом в неопределенной форме, за которым следует существительное в винительном падеже.
Графически процесс отображается точно также как система/подсистема, отличие только по полю именования.

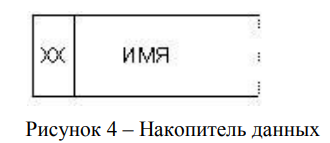

Понятие «накопитель данных» в DFD диаграммах.
Абстрактное устройство для хранения информации, которую можно в любой момент поместить в накопитель и через некоторое время извлечь.
Накопитель данных идентифицируется буквой "D" и произвольным числом. Имя накопителя выбирается из соображения наибольшей информативности для проектировщика.
