Стратегии декомпозиции.
Разбить функцию на подфункции, и определить количество блоков на диаграмме декомпозиции. Пронумеровать правильно эти блоки.
Назвать блоки на декомпозиции согласно концепции, которая была на контекстной диаграмме.
Перенести все граничные стрелки с декомпозиционного блока, учитывая логику бизнес-процесса.
Проанализировать декомпозицию на предмет добавления ИД(чтобы ко всем сторонам ФБ), учитывая все возможные варианты развития событий.
Цель моделирования и точка зрения в функциональном моделировании (idef0).
Для обозначения границ предметной области на контекстной диаграмме обязательно должны быть цель и точка зрения – которые пишутся в левом нижнем углу.
Цели моделирования, например: 1) почему процесс должен быть смоделирован?
Что должна показывать модель?
Цель 1: “Определить ответственность сотрудников для написания должностных инструкций”
Цель 2: “Идентифицировать слабые стороны процесса, чтобы предложить новое решение”
Точка зрения – позиция, с которой будет строиться модель. Обычно, это взгляд человека, ответственного за выполнение функций.
Между целью и точкой зрения должно быть жесткое соответствие
Купить повар в интернет-магазине
Правила нумерации элементов модели IDEF0: функциональных блоков, диаграмм.
Нумерация Диаграмм:
Номер контекстной диаграммы всегда А-0
Диаграммы декомпозиции имеют номер декомпозиционного блока
Нумерация ФБ:
Номер ФБ на контекстной диаграмме всегда А0(без дефисов)
На декомпозиции контекстной диаграммы ФБки нумеруются по порядку: А1, А2, А3 и всегда в правом нижнем угле(фб).
ФБ А1 декомпозируется в ФБки A11, A12, А13 и т.д. ФБ Ан декомпозируется в A111, A112, А113 и т.д. Для каждого уровня декомпозиции в конец номера добавляется одна цифра.
Остальные блоки нумеруются по следующему правилу:
А) префикс (буква)
Б) номер родительского блока
В) собственный порядковый номер

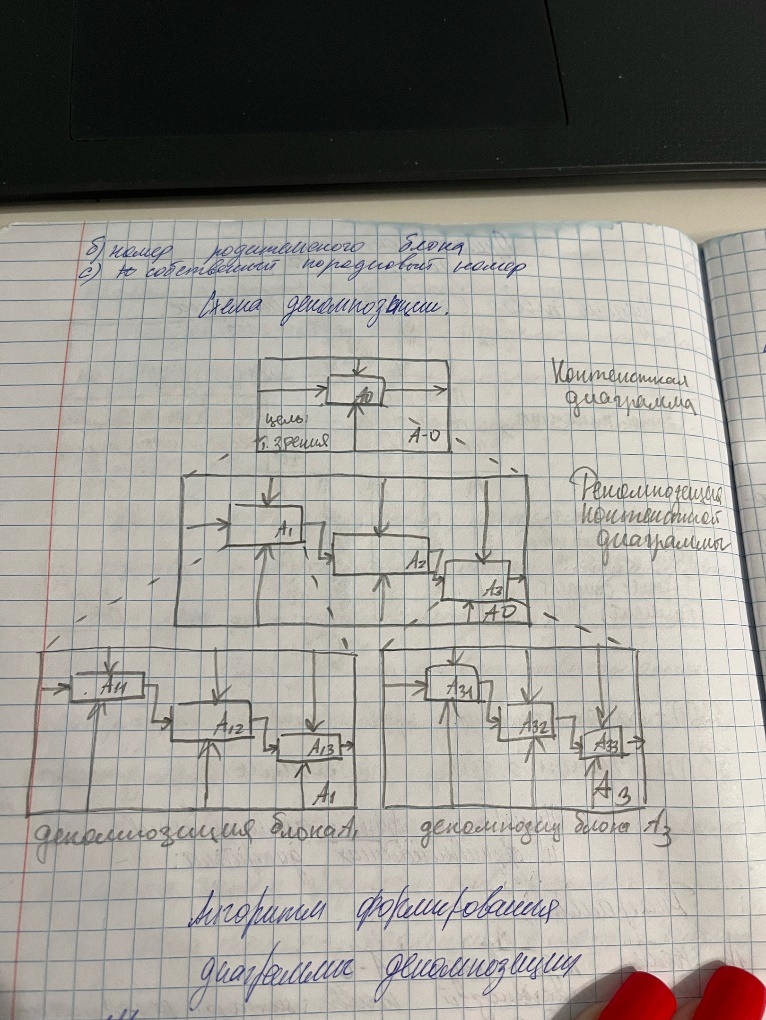

Схема декомпозиции:
Основные правила построения модели IDEF0.
На 1 диаграмме рекомендовано размещать от 3 до 6 ФБ. Иначе диаграмма будет плохо читаемой.
ФБ должны располагаться слева на право, сверху вниз.

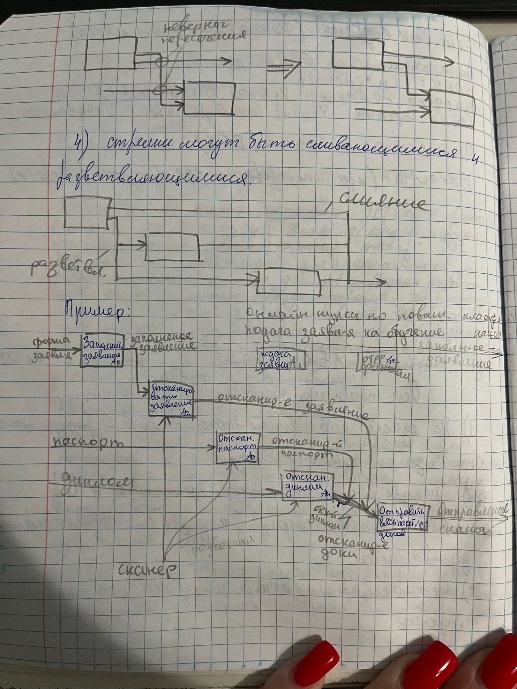

Следует избегать излишнего пересечения стрелок.
Стрелки могут быть сливающимися и разветвляющимися.
Выход одного блока может являться входом(управлением или механизмом) для другого блока.
Обратные связи в моделях IDEF0.
Обратная связь по входу-выходу: из нижестоящего блока идет на вход вышестоящему, применяется для отображения циклов.
Обратная связь по управлению — возникает в том случае, когда выход нижестоящего блока передается на управление вышестоящему.
Обратная связь по механизму — выход из нижестоящего блока идет на механизм вышестоящего.
Интерфейсные дуги в IDEF0: граничные интерфейсные дуги, туннелирование интерфейсных дуг.
Туннелирование интерфейсных дуг — возникают ситуации, когда граничные стрелки значимы на данном уровне, и когда не значимы на родительском уровне. Те данные используются на текущем уровне и не используются на предыдущих уровнях. Такая стрелка называется туннельной.
Можно использовать не туннельные стрелки, а добавить эту стрелку на предыдущий уровень.
Методология функционального моделирования IDEF0. Глоссарий и FEO-страница.
Функциональная модель IDEF0 сосредоточена только на функциях, и является важным элементом анализа на начальном этапе проектирования АИС.
В основе IDEF0 методологии 4 компонента:
Функциональный блок
Интерфейсная дуга
Декомпозиция
глоссарий
Глоссарий — это набор определений, ключевых слов, пояснений, который характеризует объект и является описанием сущности данного элемента. Глоссарий гармонично дополняет наглядный графический язык, снабжая диаграммы необходимой дополнительной информацией.
Диаграммы для экспозиции (FEO) строятся для иллюстрации отдельных фрагментов модели, для иллюстрации альтернативной точки зрения либо для специальных целей.
