Нотация моделирования бизнес-процессов bpmn. Особенности нотации.
Основное назначение стандарта – создание нотации, понятной всем участникам бизнес-сферы, от бизнес-аналитиков, создающих первоначальные эскизы процессов, технических разработчиков, ответственных за внедрение технологии, в которой будут представлены данные процессы, и, наконец, до бизнесменов, которые будут управлять этими процессами, а также осуществлять их мониторинг. Таким образом, BMPN является стандартизованным связующим звеном между разработкой бизнес-процессов и их реализацией.
Моделирование бизнес-процессов предназначено для сообщения разнообразной информации широкой аудитории. BPMN описывает множество типов моделирования и допускает создание сквозных бизнес-процессов. Структурные элементы BPMN позволяют легко проводить различия между участками схемы BPMN.
Нотация BPMN описывает графическую нотацию для отображения бизнес-процессов в виде диаграмм бизнес-процессов (ДБП). BPMN ориентирована как на технических специалистов, так и на бизнес пользователей. Для этого язык использует базовый набор интуитивно понятных элементов, которые позволяют определять сложные семантические конструкции. Основная цель BPMN — создание стандартной нотации понятной всем бизнес-пользователям. Бизнес-пользователи включают в себя бизнес аналитиков, создающих и улучшающих процессы, технических разработчиков, ответственных за реализацию процессов и менеджеров, следящих за процессами и управляющих ими. Следовательно, BPMN призвана служить связующим звеном между фазой дизайна бизнес-процесса и фазой его реализации. Моделирование в BPMN осуществляется посредством диаграмм с небольшим числом графических элементов. Это помогает пользователям быстро понимать логику процесса.
Нотация моделирования бизнес-процессов bpmn. Категории элементов.
Моделирование бизнес-процессов предназначено для сообщения разнообразной информации широкой аудитории. BPMN описывает множество типов моделирования и допускает создание сквозных бизнес-процессов. Структурные элементы BPMN позволяют легко проводить различия между участками схемы BPMN.
Выделяют четыре основные категории элементов:
Объекты потока управления: события, действия и логические операторы
Соединяющие объекты: поток управления, поток сообщений и ассоциации
Роли или зоны ответственности: пулы и дорожки
Артефакты: данные, группы и текстовые аннотации.
Объекты потока управления – основные графические элементы, служат для
определения развития бизнес-процесса. Можно выделить три объекта:
События
Действия
Объединения - логические операторы
Существует три способа соединения объектов друг с другом или с другой информацией. Можно выделить три связующих объекта:
Последовательный поток - поток управления
Поток сообщений
Ассоциация
Существует два способа группировки основных элементов моделирования
Роли или зоны ответственности:
Области
Дорожки
Артефакты используются для введения дополнительной информации по процессу.
Элементы потока управления в нотации BPMN. События.

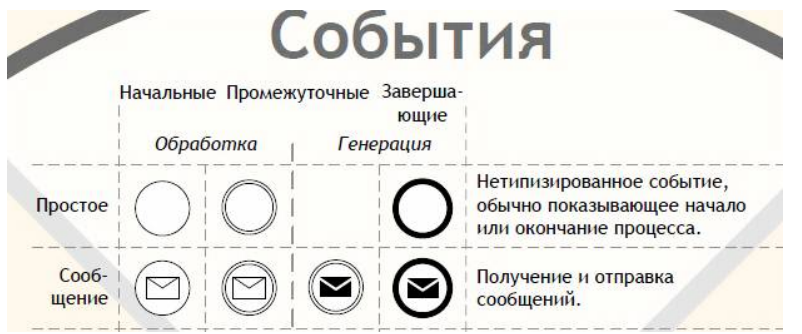

Событие – то, что происходит в течение бизнес-процесса и оказывает влияние на его ход. Чаще всего имеет причину (триггер) или воздействие (результат).
Виды событий: Стартовое, Промежуточное, Конечное.
Стартовые события и большинство Промежуточных событий имеют триггеры, определяющие причины происхождения Событий данных типов. Существует множество причин, инициирующих События. Конечные события могут определять результат, являющийся следствием окончания Потока операций.
