ФГБОУ ВО

Уфимский университет науки и технологий

Кафедра ВТиЗИ

Отчет по лабораторной работе №6

«Основы Ethernet и конфигурирование VLAN»

По дисциплине «Сети и телекоммуникации»

Выполнили: Ст. гр. ИВТ-429Б

Пономарева А.А.

Хамидуллин А.Р.

Саляхов А.Ф.

Проверил:

Атарская Е.А.

Уфа 2024

Цель:

Лабораторная работа помогает получить практические навыки по изучению следующих тем:

● Создание VLAN

● Конфигурирование портов доступа, магистральных портов и гибридных портов

● Конфигурирование VLAN на основе портов

● Конфигурирование VLAN на основе MAC-адресов

● Просмотр таблицы MAC-адресов и информации о VLAN

Ход работы:

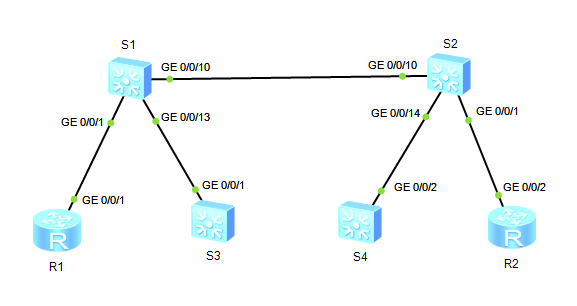

1. Топология сети

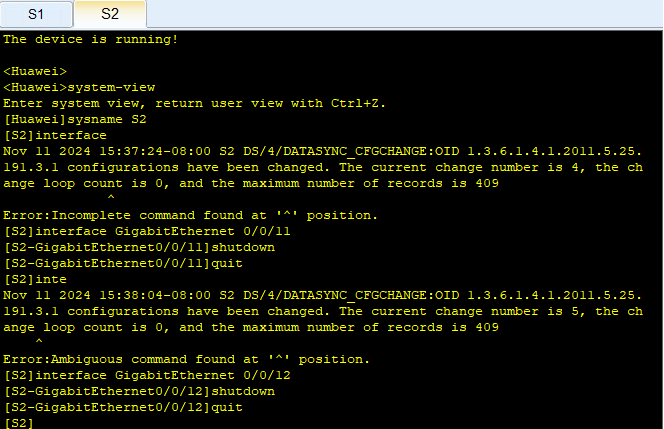

2. Настройте имена для S1 и S2 и отключите ненужные порты. Отключите порты GE0/0/11 и GE0/0/12 на S1. Отключите порты GE0/0/11 и GE0/0/12 на S2

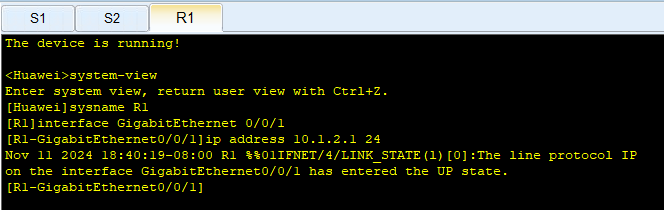

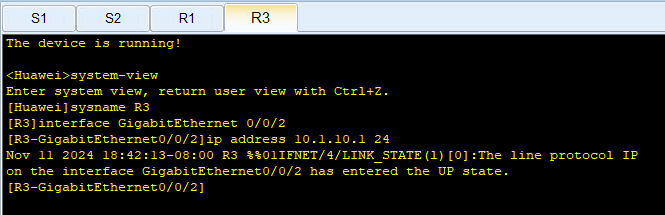

3. Настройте IP-адреса устройств. Установите для R1 и R3 IP-адреса 10.1.2.1/24 и 10.1.10.1/24 соответственно.

4. Установите для VLANIF3 на S3 и S4 IP-адреса 10.1.3.1/24 и 10.1.3.2/24 соответственно.

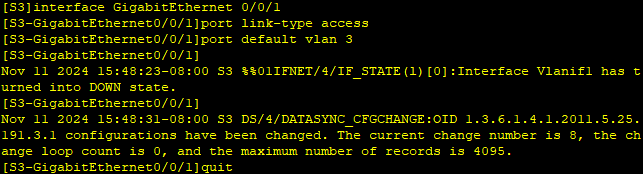

5. Настройте порты на S3 и S4 в качестве портов доступа и назначьте их в соответствующие VLAN.

6. Создайте интерфейсы VLANIF и настройте IP-адреса.

7. Создайте VLAN 2, 3 и 10 на S1 и S2

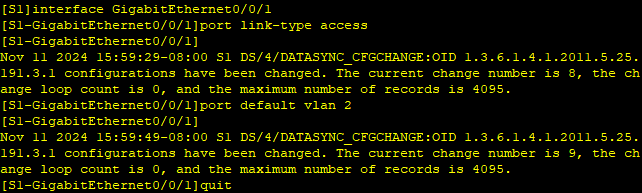

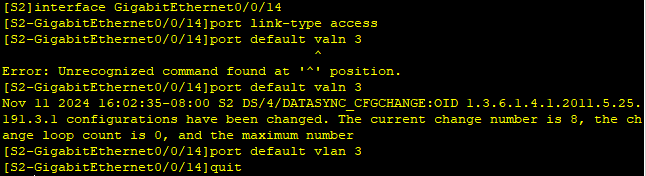

8. Настройте пользовательские порты на S3 и S4 в качестве портов доступа и назначьте их в соответствующие VLAN.

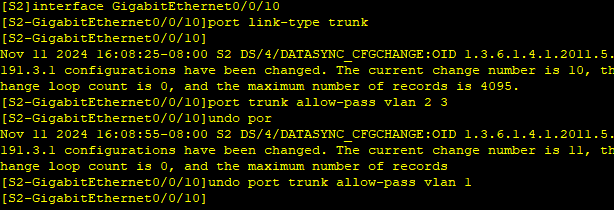

9. Настройте порты, соединяющие S1 и S2, в качестве магистральных портов и разрешите прохождение только пакетов из VLAN 2 и VLAN 3.

Сконфигурируйте сети VLAN на основе MAC-адресов

10. Настройте на S2 привязку MAC-адреса ПК к VLAN 10

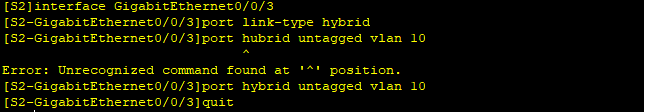

11. Настройте GigabitEthernet0/0/1, GigabitEthernet0/0/2 и GigabitEthernet0/0/3 на S2 в качестве гибридных портов и разрешите прохождение пакетов из VLAN на основе MAC-адресов.

12. Настройте на портах, соединяющих S1 и S2, разрешение на прохождение пакетов из VLAN 10.

13. Настройте S2 и включите назначение VLAN на основе MAC-адресов на GE0/0/1, GE0/0/2 и GE0/0/3

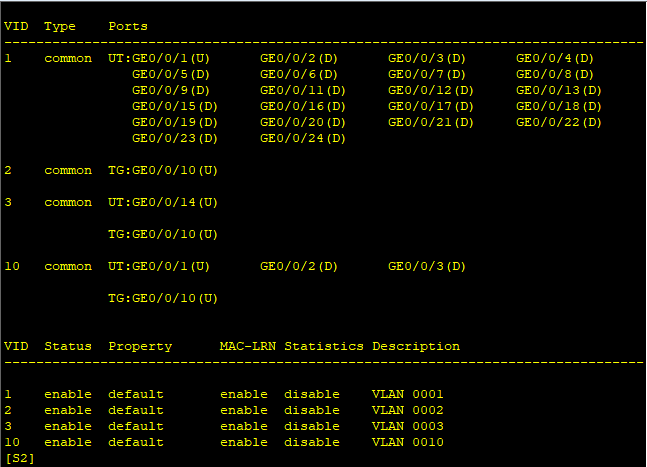

14. Выведите на экран информацию о VLAN на коммутаторе.

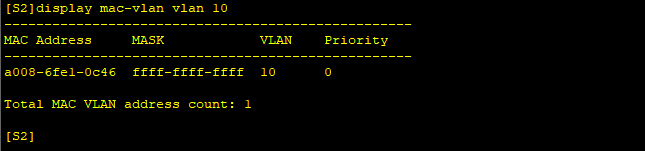

15. Выведите на экран конфигурацию назначения VLAN на основе MAC-адресов, имеющуюся на коммутаторе.

Протокол связующего дерева (STP)

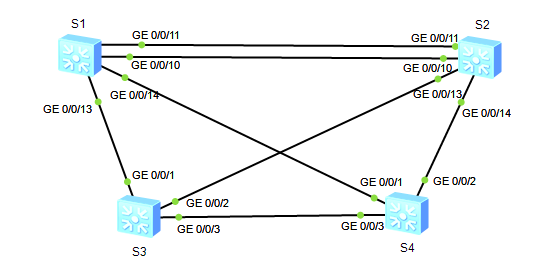

Топология сети

1. Отключите порт GigabitEthernet0/0/12 между S1 и S2

2. Включите STP глобально

3. Измените режим связующего дерева на STP.

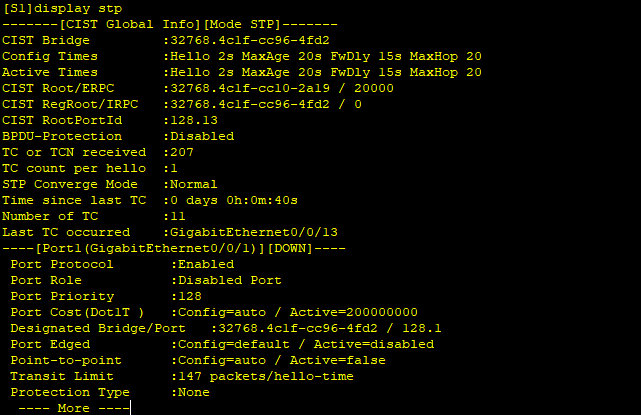

4. Выведите на экран статус связующего дерева. В данном случае для примера используется S1.

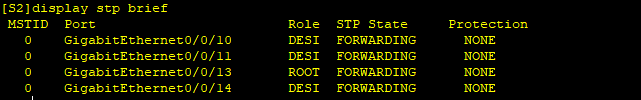

5. Выведите на экран краткую информацию о связующем дереве на каждом коммутаторе.

6. Измените параметры устройства, чтобы сделать S1 корневым мостом, а S2 — резервным корневым мостом. # Измените приоритеты мостов S1 и S2.

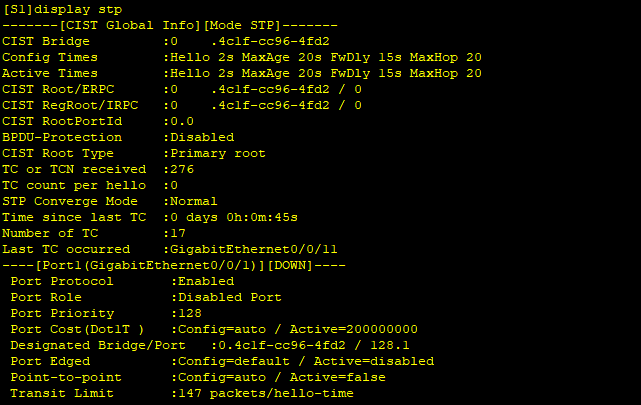

7. Выведите на экран статус STP на S1.

8. Выведите на экран краткую информацию о статусе STP на всех устройствах

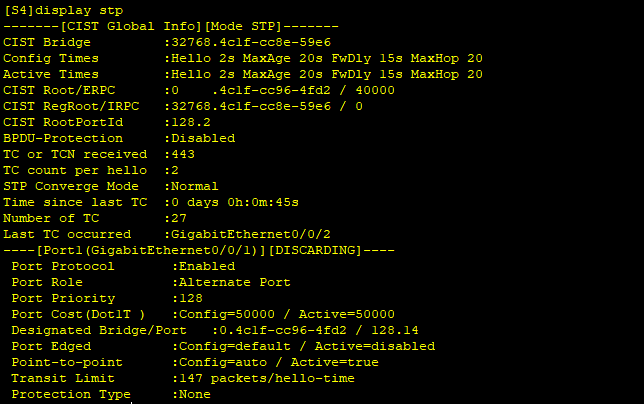

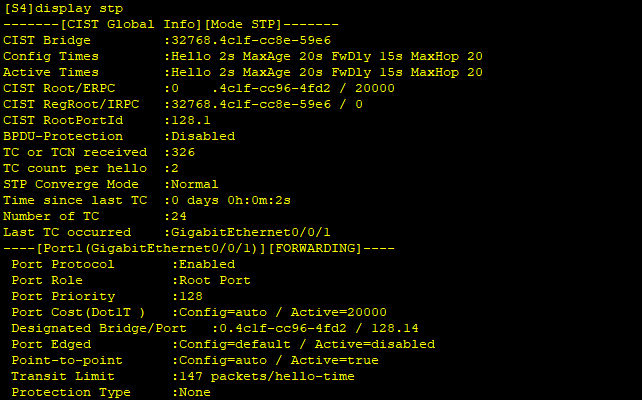

9. Измените параметры устройства, чтобы назначить порт GigabitEthernet0/0/2 коммутатора S4 корневым портом. # Выведите на экран информацию STP на S4

10. Измените стоимость STP порта GigabitEthernet 0/0/1 коммутатора S4 на 50000

11. Выведите на экран краткую информацию о статусе STP.

12. Выведите на экран информацию о текущем статусе STP.

13. Измените режим связующего дерева на RSTP. # Измените режим связующего дерева на всех устройствах.

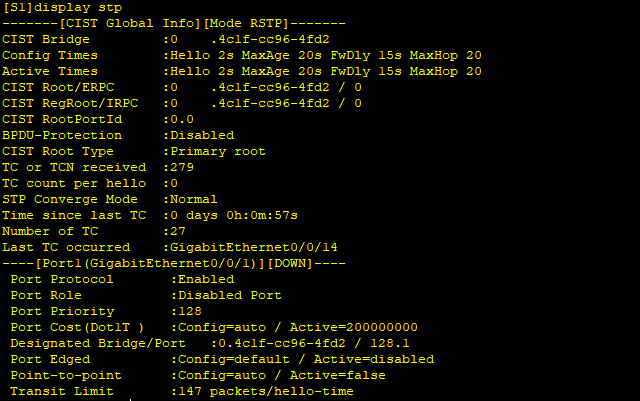

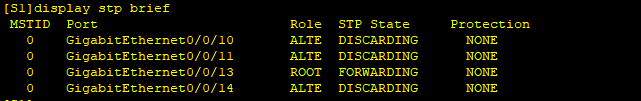

14. Выведите на экран статус связующего дерева. В данном случае для примера используется S1

Агрегирование каналов Ethernet

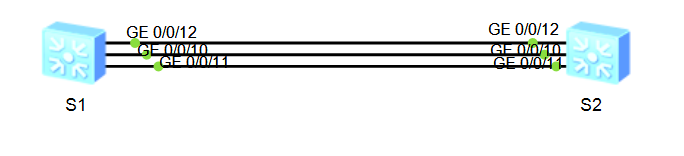

Топология сети

1. Создайте Eth-Trunk.

2. Сконфигурируйте режим агрегирования каналов для Eth-Trunk.

3. Добавьте порт в Eth-Trunk.

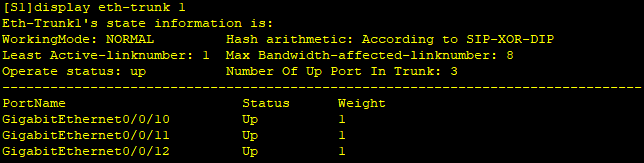

4. Выведите на экран статус Eth-Trunk.

5. Настройте агрегирование каналов в режиме LACP. # Удалите порты-участники из Eth-Trunk.

Далее Trunk не работает

Связь между VLAN

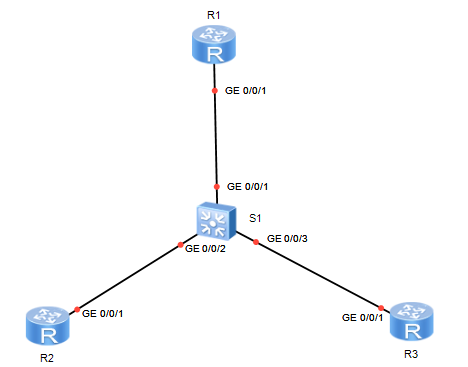

Топология сети

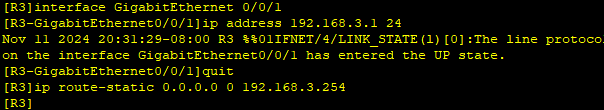

1. Настройте IP-адреса и шлюзы для R2 и R3

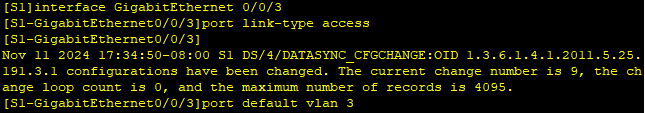

2. На S1 назначьте R2 и R3 в разные VLAN.

3. Настройте интерфейсы VLANIF для реализации связи между VLAN. Создайте интерфейс VLANIF на коммутаторе S1

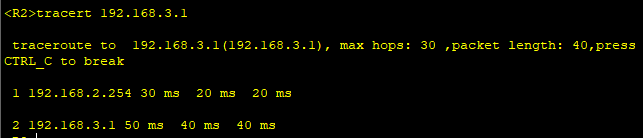

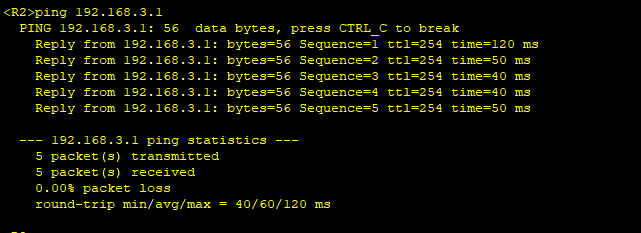

4. Проверьте связь между VLAN.
