Испытание трехфазного асинхронного двигателя с короткозамкнутым ротором

Рассчитаем коэффициент мощности:

далее по аналогии

Рассчитаем полезную мощность:

Рассчитаем КПД двигателя:

Рассчитаем скольжение:

P=2 число пар полюсов

1500 об/мин

0,07 %

Испытание трехфазного асинхронного двигателя с фазным ротором

Рассчитаем скольжение:

Гц

Рассчитаем коэффициент мощности:

P=2 число пар полюсов

1500 об/мин

Частота вращения:

1494 об/мин

Рассчитаем полезную мощность:

Вт

Рассчитаем КПД:

%

Вывод:

При добавлении нагрузок на двигатель, мы увидели, как изменяются зависимости:

Обороты (n) уменьшаются равномерно во всех случаях подключений, а напряжение (I), скольжение (S), момент (М) увеличиваются относительно нагрузки.

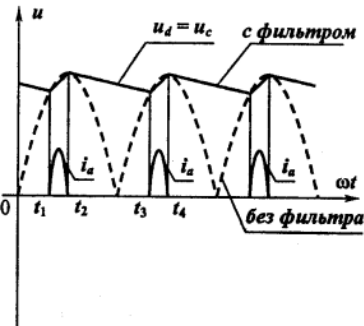

Для однополупериодной схемы выпрямления без фильтра:

Для однополупериодной схемы выпрямления с фильтра:

Для двухполупериодной мостовой схемы выпрямления без фильтра:

Для двухполупериодной мостовой схемы выпрямления с фильтра:

9,8 В

Вывод:

1.Что такое внешняя характеристика выпрямителя? Какие измерительные приборы и какой системы надо использовать для снятия внешней характеристики?

Внешней характеристикой выпрямителя называется зависимость выпрямленного напряжения от среднего значения тока нагрузки, т.е.  .

Для измерений мы используем переносной вольтметр электромагнитной системы, вольтметры и милиамперметры которые присутствуют на стенде.

2. Что такое временные диаграммы токов и напряжения?

Временная диаграмма представляет графическое изображение синусоидальной величины в заданном масштабе в зависимости от времени.

Изображается на осцилографе

3. Что такое коэффициент пульсаций и частота пульсаций?

Коэффициент пульсаций выпрямленного напряжения равен отношению амплитуды первой гармоники переменной составляющей выпрямленного напряжения к постоянной составляющей этого напряжения.

Частота пульсаций — это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсаций.

4. Как влияет подключение конденсатора на величину пульсаций выпрямленного напряжения? Почему емкостный фильтр подключается не последовательно, а параллельно сопротивлению нагрузки?

Подключенный конденсатор снижает уровень пульсаций напряжения на выходе выпрямителя.

Потому что сглаживающее действие конденсатора, включённого параллельно нагрузке, обеспечивается за счет его периодического заряда (когда напряжение на выходе выпрямителя превышает напряжение на емкости) и разряда.

5. Назвать основные параметры выпрямительной установки

U(d) – среднее значение выпрямленного напряжения на нагрузке

I(d) – среднее значение выпрямленного тока нагрузки

q(н) – коэффициент пульсации выпрямленного напряжения (тока)

n(ню) – КПД выпрямительного устройства, равный отношению выходной мощности выпрямителя Pвых=U(d)I(d) к входной мощности Pвх=U1I1

Sт – расчетная мощность трансформатора

U(d)=f(Id) – внешняя характеристика выпрямителя

fн – частота пульсаций кривой выпрямленного напряжения

Iа ср – среднее за период значение тока, проходящего через вентиль

Ia max - максимальное значение тока, проходящего через вентиль

Uобр.max – максимальное обратное напряжение на вентиле

6. Назвать параметры вентиля.

Полупроводниковый, электронный или ионный прибор

При анализе схем выпрямления приняты следующие допущения:

Вентили являются идеальными, т.е. такими, у которых электрическое сопротивление в проводящем направлении равно нулю, а в непроводящем – неограниченно велико.

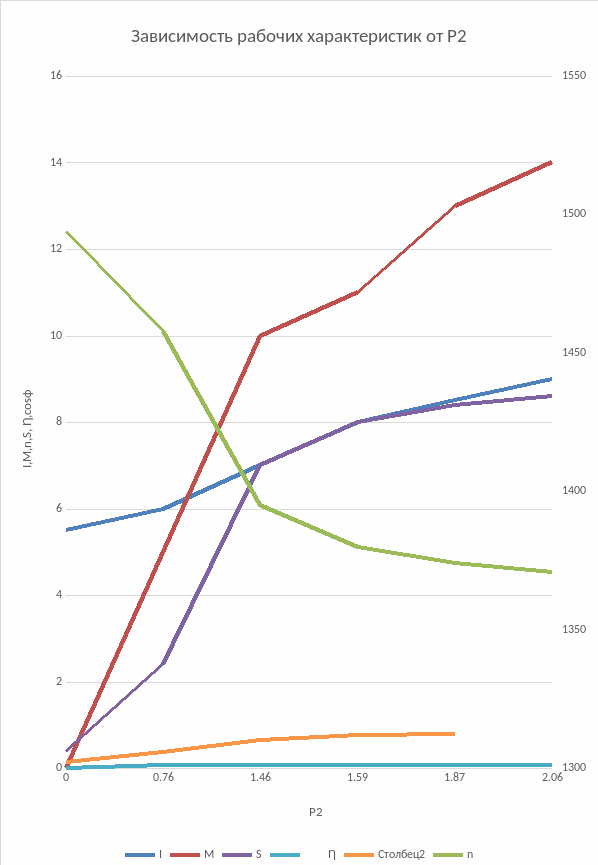

Для значений n (количество оборотов в минуту) использовать вспомогательную ось.

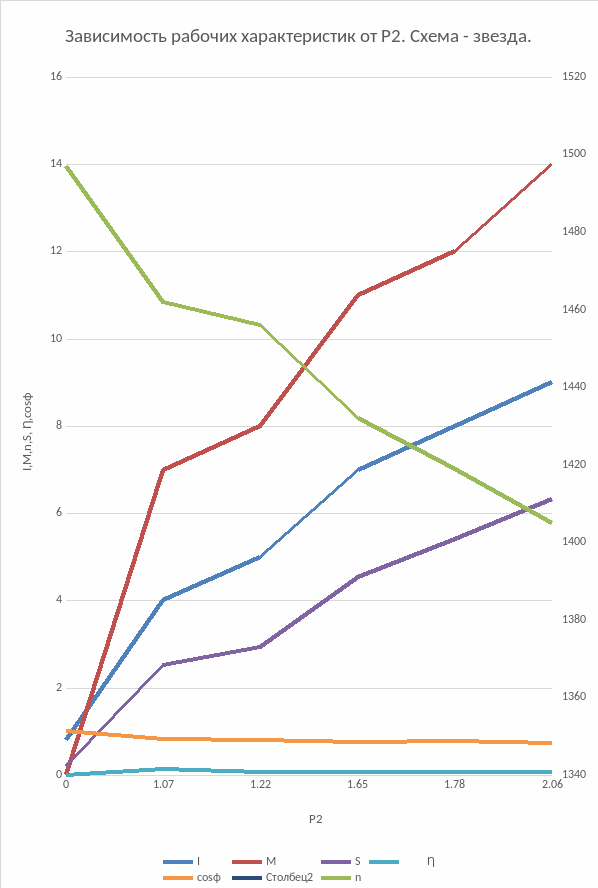

Для значений n (количество оборотов в минуту) использовать вспомогательную ось.
