контрольная

Дано: F = 1,6 кН V= 0,9 м/с D = 200 мм

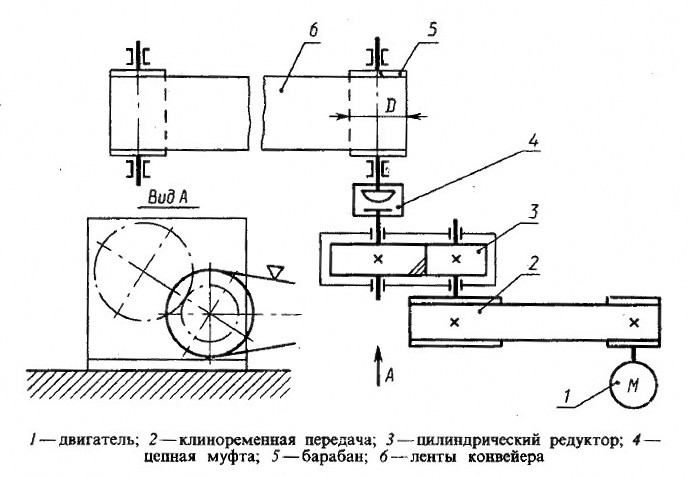

Схема 3

1. Определяем требуемую мощность рабочей машины P_pм кВт:

P_pм = F V=1,6 0,9=1,44 кВт

2. Определяем общий коэффициент полезного действия (КПД) привода:

η= η_зп η_оп η_м η_пс=0,97 0,97 0,98 0,99² 0,99=0,8947

2. Определяем требуемую мощность двигателя Р_дв, кВт:

2. Определяем номинальную мощность двигателя Р_ном, кВт. Значение номинальной мощности выбраем из табличных значений по величине, большей, но ближайшей к требуемой мощности Р_дв:

Р_ном≥ Р_дв

2,2кВт>

№	Номинальная мощность, кВт	Синхронная частота вращения, об/мин
		Тип двигателя	Номинальная частота nном, об/мин
1	2,2	4АМ80В2УЗ	2850
2		4АМ90L4УЗ	1425
3		4АМ100L6УЗ	950
4		4АМ112МА8УЗ	700

2. Определяем частоту вращения приводного вала рабочей машины n_рм, об/мин, для ленточных конвейеров:

2. Определяем передаточное число привода:

Передаточное число	Варианты
	1	2	3	4
Привод	33,14	16,57	11,05	8,14
Ременная передача иоп	8,29	4,14	2,76	2,04
Цилиндрический редуктор изп	4,0	4,0	4,0	4,0

6.1 Определяем передаточное число привода для всех приемлемых вариантов типа двигателя при заданной номинальной мощности Р_ном:

; ;

6.2 Определяем передаточные числа ступеней привода:

; ;

Рекомендуемые значения передаточных чисел для ременных передач (все типы): 2...3. (Варианты двигателей 2 и 3 соответствуют условию)

Выбираем оптимальный типа двигателя после определения передаточного числа привода и его ступеней. С учестом, что двигатели с низкими частотами (синхронными 750 об/мин) весьма металлоемки, поэтому их нежелательно применять без особой необходимости.

Таким образом, выбираем двигатель 4АМ100L6УЗ (Р_ном=2,2кВт, об/мин); передаточные числа: привода = 11,05, цилиндрический редуктор и_зп=4,0, ременная передача и_оп=2,76.

2. Определяем силовые и кинематические параметры привода

Параметр	Передача		Параметр	Вал
	Закрытая (редуктор)	Открытая		двигателя	редуктора		Приводной рабочей машины
					быстроходные (1)	Тихоходные (2)
Передаточное число и	4	2,76	Расчетная мощность Р, кВт	1,6	1,54	1,48	1,44
			Угловая скорость ω, 1/с	99,43	36,03	9	9
КПД η	0,97	0,97	Частота вращения n, об/мин	950	344,2	86,05	86,06
			Вращающий момент Т,Н м	16,09	42,65	163,83	158,95

Определяем частоты вращения:

об/мин; ;

n_рм= n₂= ;

Определяем угловые скорости:

; ;

; ω_рм= ω₂ 1/с;

Определяем расчетные мощности:

Р₁ = P_дв η_оп η_пк= 1,6 0,97 0,99=1,54 кВт; Р₂ = P₁ η_зп η_пк= 1,54 0,97 0,99=1,48 кВт;

Р_рм = P₂ η_м η_пс= 1,48 0,98 0,99=1,44 кВт;

Определяем вращающий момент:

Н м; Т₁=Т_дв u_оп η_оп η_пк= 0,97 0,99=42,65 Н м;

Т₂= Т₁ u_зп η_зп η_пк= 42,65 4 0,97 0,99=163,83 Н м; Т_рм=Т₂ η_м η_пс=163,83 0,98 0,99=158,95 Н м;

2. Определим главный параметр - межосевое расстояние :

Принимаем =120 мм

2. Определим модуль зацепления m:

Где - делительный диаметр колеса

- ширина венца колеса

Принимаем 34

Принимаем =

2. Определим угол наклона зубьев для косозубых передач:

2. Определим суммарное число зубьев шестерни и колеса для косозубых колес:

2. Уточняем действительную величину угла наклона зубьев для косозубых передач:

2. Определяем число зубьев шестерни:

2. Определяем число зубьев колеса:

- =158-32=126

2. Определяем фактическое передаточное число и проверяем его отклонение из заданного :

3,94

(условие выполняется)

2. Определяем фактическое межосевое расстояние для косозубых передач:

2. Определим фактические основные геометрические парамера передачи, мм

Параметр		Шестерня	Колесо
		косозубое
Диаметр	делительный	48,6	191,4
	вершин зубьев	51,6	191,4
	впадин зубьев	45	187,8
Ширина венца		36	34

Диаметр делительный шестерни (для косозубых):

, мм

Диаметр делительный колеса (для косозубых):

, мм

Диаметр вершин зубьев шестерни (для косозубых):

, мм

Диаметр вершин зубьев колеса (для косозубых):

, мм

Диаметр впадин зубьев шестерни (для косозубых):

, мм

Диаметр впадин зубьев колеса (для косозубых):

, мм

Ширина венца шестерни:

, мм
