Тренажерная установка по отработке навыков ремонта и технического обслуживания трубопроводов и трубопроводной арматуры

Методические указания

Использованные источники:

Инструкция № К-31 «По организации безопасного проведения газоопасных работ» ПАО АРКОН

Методические указания по установке и снятию заглушек на действующих газопроводах систем газоснабжения ТЭС и котельных СО 34.23.605-2005

Приказ Ростехнадзора от 29.03.2016 №125 Об утверждении федеральных норм и правил в области промышленной безопасности. Правила безопасности нефтегазоперерабатывающих производств

Стандарт центрального конструкторского бюро арматуростроения: СТ ЦКБА - ТАКС 099 – 2011 «Арматура трубопроводная. Ремонт трубопроводной арматуры. Организация ремонта и общее руководство по ремонту»

Стерлитамак, 2022

Назначение тренажерной установки

На малой тренажерной установке производятся работы, связанные с внутренним осмотром, чисткой, ремонтом, разгерметизацией трубопроводной арматуры, коммуникаций, установкой и снятием заглушек на трубопроводах, при проведении которых имеется или не исключена возможность выделения в рабочую зону взрывопожароопасных или вредных, опасных паров, газов и других веществ, способных вызвать взрыв, загорание, оказать вредное воздействие на организм человека, а также работы при недостаточном содержании кислорода (объемная доля ниже 20%) в рабочей зоне.

Эффективность работы технологических цехов в целом и отдельных установок в химической промышленности зависит от целого ряда факторов:

1. сокращение расхода материалов, энергоресурсов и катализаторов на единицу выпускаемой продукции;

2. увеличение сроков службы оборудования в результате правильной его эксплуатации;

3. исключение аварийных ситуаций и связанных с этим аварийных остановок оборудования, благодаря своевременному вмешательству в управление процессом, качественное выполнение текущих ремонтов оборудования техническим персоналом;

4. четкое знаний обязанностей и успешное выполнение их членами смены, обслуживающей химическое оборудование;

В связи с этим возникает необходимость в специальных методах обучения обслуживающего персонала, создающих, в той или иной степени, условия приближенные к производственным.

На данной установке ведется отработка навыков работы в составе смены обучающихся следующих специальностей:

18.01.05 Аппаратчик-оператор производства неорганических веществ;

15.01.20 Слесарь по контрольно-измерительным приборам и автоматике;

18.02.06 Химическая технология органических веществ;

18.02.03 Химическая технология неорганических веществ;

Учащиеся всех специальностей в процессе обучения решают узкоспециальные задачи, наглядно видят результаты успешного их решения в конечном результате работы смены в целом.

Принципиальная схема тренажерной установки по отработке навыков ремонта и технического обслуживания трубопроводов и трубопроводной арматуры

	Позиционное обозначение арматуры ВН1 – вентиль проходной
	ОК2 – обратный клапан
	ВН3 – вентиль проходной
	ВН4 – вентиль проходной
	РК5 – регулирующий клапан
	ВН6 – вентиль проходной
	ОК7 - обратный клапан
	ВН8 – вентиль проходной
	ВН9 – вентиль проходной
	РК10 – регулирующий клапан
	ЗД11 – задвижка дисковая
	ПК12 – пружинный предохранительный клапан
	ВН13 – вентиль проходной

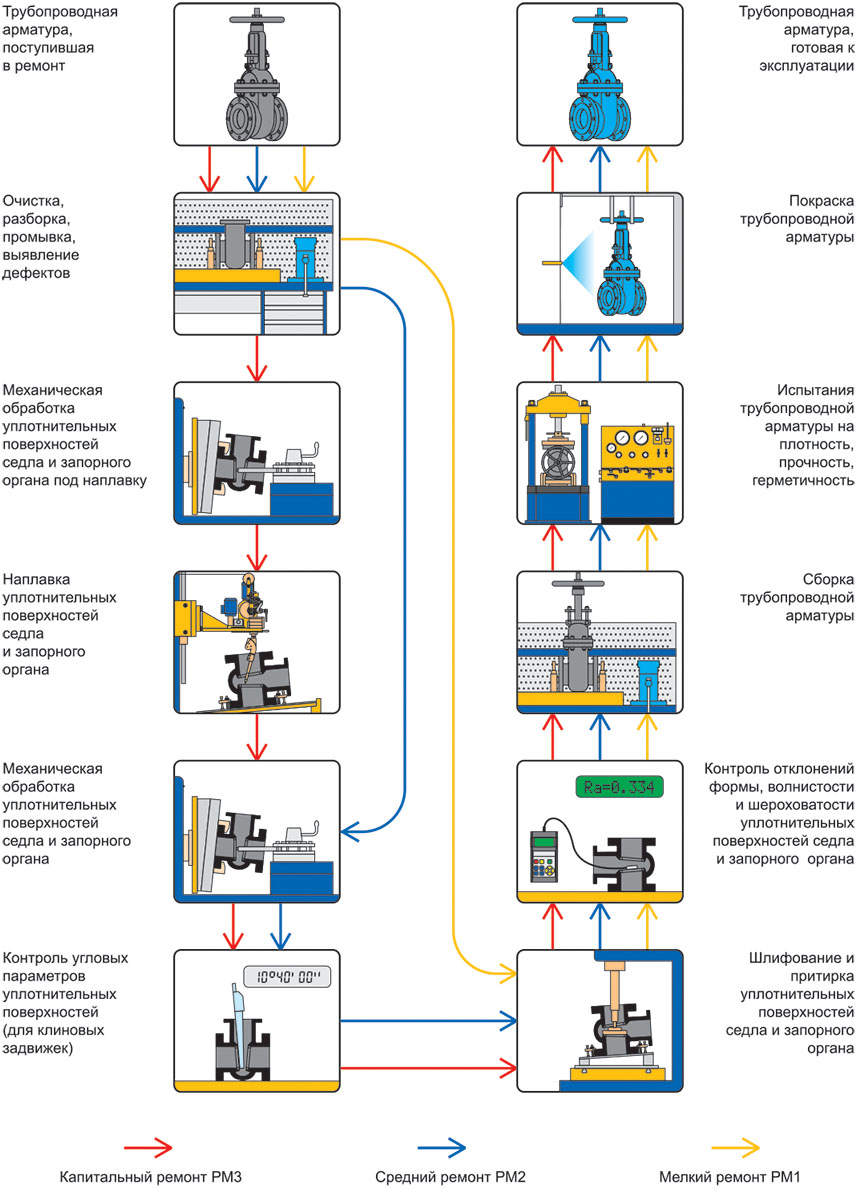

Рисунок 1 - Типовая схема технологического маршрута мелкого, среднего и капитального ремонта
