1. ОБЩЕЕ ОПИСАНИЕ

Виртуальный полигон представляет собой интерактивное приложение, которое при помощи карт наглядно демонстрирует работу всех технологических объектов производственной площадки.

Воснове виртуального полигона ДКС лежат:

-трехмерная геометрическая модель производственной площадки, на которой размещен химико-технологический объект;

-математические модели истечения, образования и распространения облаков отравляющего химического вещества (ОХВ), паров легко воспламеняющейся жидкости (ЛВЖ), пожара и пр. в трехмерном пространстве;

-функциональное обеспечение, позволяющее реализовывать на виртуальной производственной площадке все мероприятия, необходимые для локализации и ликвидации аварийных ситуаций.

Вдополнение к функциям модуля СТ-Технология ученик получает возможность перемещаться в виртуальном пространстве производственной площадки и операторной, подходить ко всем смоделированным объектам (оборудованию, запорной арматуре, приборным щитам, средствам пожаротушения и пр.) и выполнять соответствующие действия, необходимые для локализации и ликвидации аварийных ситуаций.

Данный документ представлен как пример работы с виртуальным полигоном, в котором отражены все его функциональные возможности.

3

2. НАЧАЛО РАБОТЫ С ПРОГРАММОЙ

2.1. Загрузка 3D модуля ДКТ

Для загрузки 3D модуля ДКТ необходимо в программной оболочке

«ТЕХНОЛОГИЯ» нажать на кнопку (Рис. 2.1).

Рис. 2.1. Обзорное окно

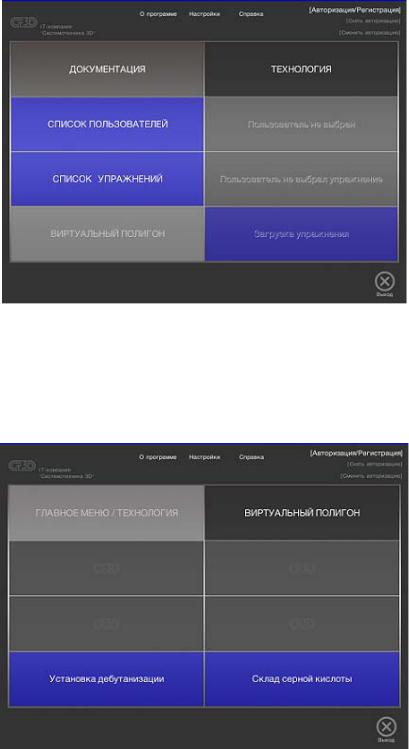

Откроется окно для выбора виртуального полигона производственных площадок (Рис. 2.2). Такими производственными площадками являются: Установка дебутанизации и Склад серной кислоты.

Рис. 2.2 Окно выбора виртуального полигона

4

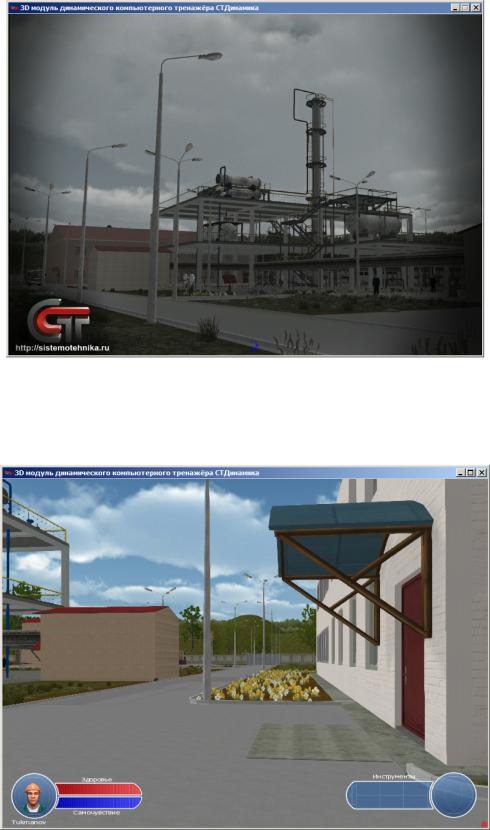

Нажав на кнопку с названием установки, например, , откроется окно загрузки соответствующего 3D модуля ДКТ (Рис. 2.3).

Рис. 2.3

После того, как загрузка завершится, откроется окно рабочей среды Обучающегося в стартовой точке на выходе из операторной (Рис. 2.4).

Рис. 2.4

5

2.2. Панели и окна интерактивной карты

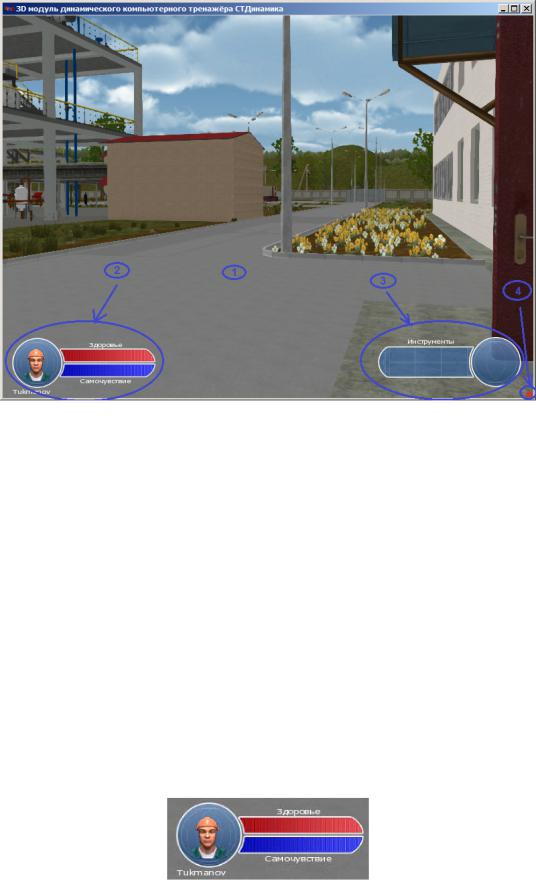

Рис. 2.5

1.3D модель окна рабочего поля Обучающегося (Пользователя).

2.Панель физического состояния персонажа.

На данной панели отображается Фамилия пользователя, его фото (если он зарегистрирован в модуле СТ-Технология), а также индикаторы, фиксирующие самочувствие и здоровье персонажа.

Самочувствие и здоровье персонажа может меняться в зависимости от состояния окружающей его среды. Соответственно, при воздействии на него отравляющих веществ или газов самочувствие и здоровье ухудшается, что отображается на данной панели (Рис. 2.6). В случае если персонаж использует аппарат сжатого воздуха АСВ-2 или противогаз, самочувствие остается прежним или ухудшается медленнее.

Рис. 2.6

6

3.Панель инструментов (опция).

Панель инструментов предназначена для схематического отображения пре-

доставленного персонажу инвентаря: фонаря, гаечного ключа, огнетушителя, противогаза, аппарата сжатого воздуха АСВ-2.

Подробное руководство по использованию данных предметов описано в п. 2.6 «Работа с инвентарем». В данном проекте данная опция используется частично.

4. Индикатор связи с модулем СТ-Технология. Если индикатор красного цвета, то связь с модулем СТ-Технология по каким-либо причинам отсутствует. Если индикатор желтого цвета, то модуль СТ-Технология находится в режиме «Пауза», т.е. математическое моделирование приостановлено. Если индикатор зеленого цвета, то это говорит о наличии связи с работающим модулем СТ-Технология.

2.3. Меню рабочей среды Обучающегося

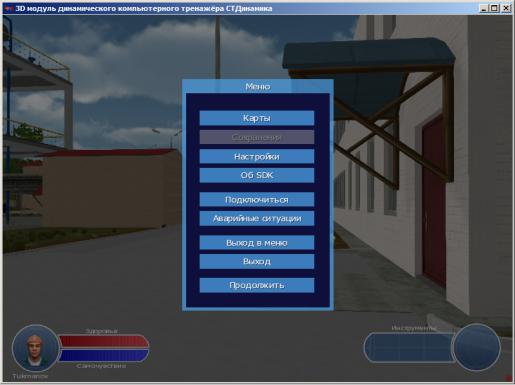

Чтобы вызвать меню рабочей среды Обучающегося, необходимо нажать кнопку «Esc». Откроется окно (Рис. 2.7).

Рис. 2.7

Назначение кнопок меню:

7

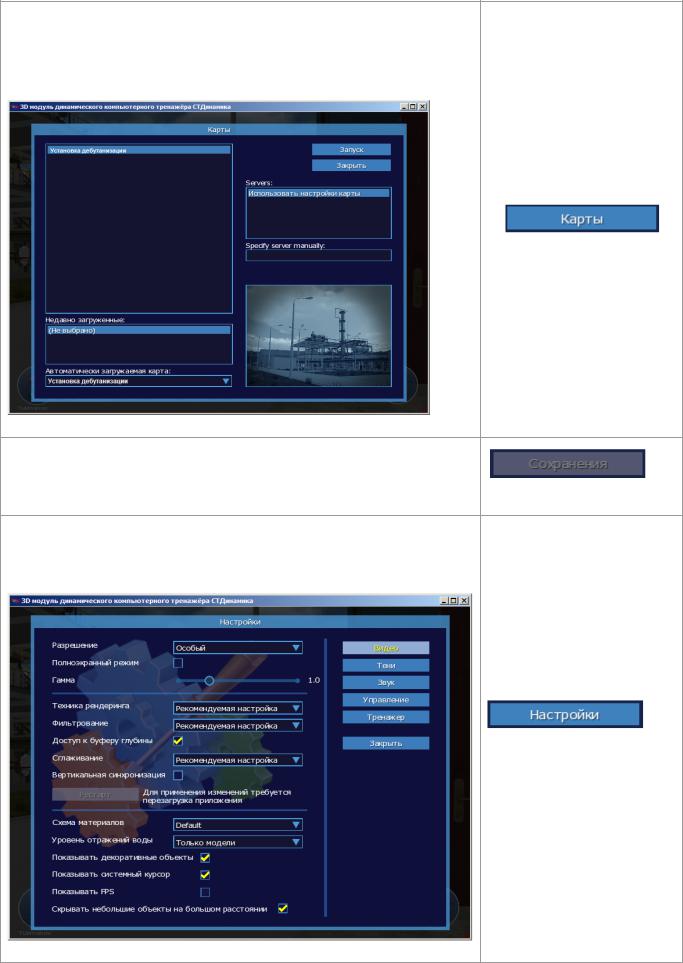

кнопка «Карты» - предназначена для выбора необходимой карты из общего списка. При нажатии на кнопку открывается СПИСОК КАРТ (технологические площадки). В данном проекте представлена 1 карта (Рис. 2.8).

Рис. 2.8 Окно загрузки карты

кнопка «Сохранения» - предназначена для сохранения ранее загруженной карты, и её загрузки по умолчанию. В данном проекте использовать не рекомендуется.

кнопка «Настройки» - используется для внесения корректировок в настроечные параметры загрузки карты

(Рис. 2.9).

Рис. 2.9 Пример окна настроечных параметров

8

С помощью соответствующих ползунков имеется возможность изменения отображения объектов компьютерного тренажера. Изменение настроек видео и звука.

кнопка "Об SDK" - предназначена для открытия справочной информации о программе.

кнопка "Подключиться" - предназначена для подключения компьютерного тренажера СТ3D к модулю СТТехнология.

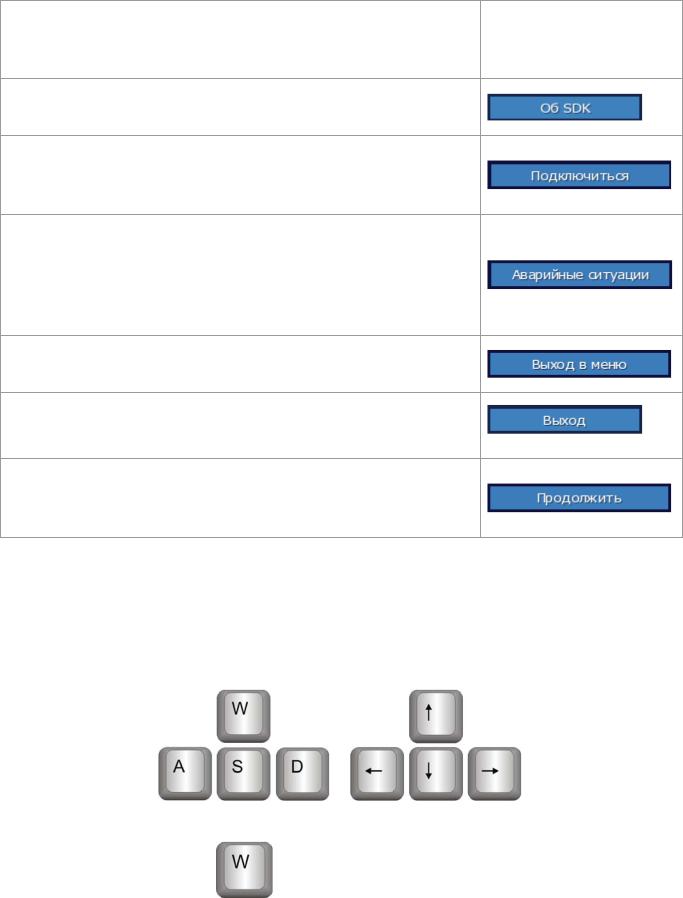

кнопка "Аварийные ситуации" предназначена для открытия окна «Аварийные ситуации» (Рис. 2.31), в котором осуществляется моделирование аварийных ситуаций на площадке. Подробное описание данной функции рассмотрено в п. 2.7 «Аварийные ситуации».

кнопка "Выход в меню"предназначена для закрытия рабочей карты и перехода в главное загрузочное окно.

кнопка "Выход" - предназначена для завершения работы с приложением.

кнопка "Продолжить" - предназначена для закрытия дополнительного меню с целью продолжить работу в загруженной ранее карте.

2.4. Клавиши и кнопки управления

Клавиши управления движением персонажа (клавиатура):

- идти вперед

9

- идти назад

- идти вправо

- идти влево

- пригнуться

Действиями персонажа можно управлять при помощи следующих стандартных клавиш клавиатуры:

- применение фонарика

- применение гаечного ключа

- применение огнетушителя

- применение противогаза

- применение АСВ-2

Можно одновременно использовать, например, противогаз и фонарик или противогаз и гаечный ключ. Повторное нажатие вышеперечисленных кнопок приведет к отмене указанного действия.
