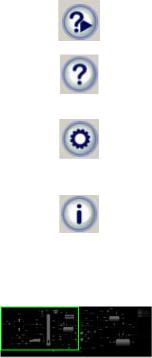

Кнопка «Помощь», предназначена для получения справочной информации по выполняемому упражнению.
Кнопка «Помощь», предназначена для получения справочной информации.
Кнопка вызова окна «Настройки», используется для внесения некоторых изменений в параметры отображения вида технологической схемы.
Кнопка «О программе». Окно «О программе» не является функциональным для компьютерного тренажера и является стандартным информационным окном.
Карта технологической схемы. Представляет собой уменьшенное изображение технологической схемы. Прямоугольник зеленого цвета показывает, какая область технологической схемы отображается на экране. Перемещение прямоугольника выполняется «щелчком» манипулятора «мышь» на карте схемы. Соответственно изменяется и видимая область технологической схемы.
2.2 Описание элементов мнемосхем

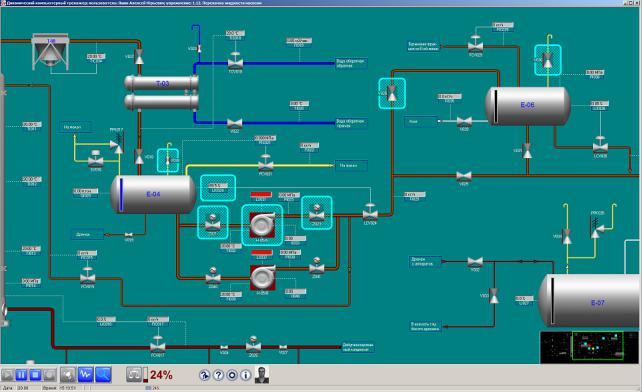

Мнемосхемы процесса представляют собой упрощенное графическое изображение технологического процесса и его отдельных участков. На экране рабочей станции приводятся изображения основного технологического оборудования (емкостей, насосов, теплообменников, регулирующих клапанов, задвижек и др.), данные о протекании процесса. Мнемосхемы позволяют оператору следить за процессом, управлять различными исполнительными механизмами. Пример мнемосхемы процесса приведен на рисунке (Рис.2.1а).
Всю графическую информацию мнемосхемы можно разделить на две части: статическую и динамическую.
Статические элементы состоят из графического изображения упрощенной технологической схемы (эскизы фигур технологического оборудования и исполнительных механизмов, трубопроводов) и надписей. Динамические элементы состоят из изображения аналоговых и дискретных переменных, а также упрощенного изображения клапанов, насосов, вентиляторов и др. Для различения технологических потоков на экране, они изображены различной толщиной. Стрелочки на потоках указывают направление потока.
7

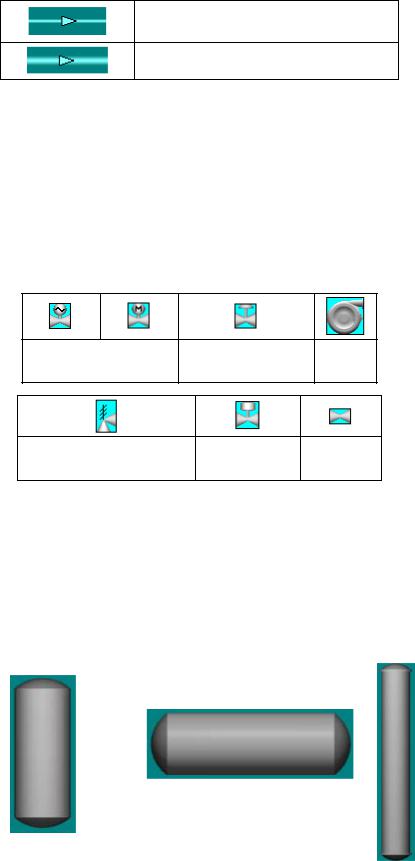

Вспомогательный поток
Основной поток
2.3 Условные графические обозначения технологического оборудования
Всостав технологического оборудования входят:
1)Исполнительные механизмы, управляемые дистанционно, либо по мес-
ту:
Электрозадвижки Регулирующий Насос клапан
Предохранительный Отсекатель Вентиль клапан
2) Аппараты:
|
|
|
Вертикальная |
Горизонтальная |
|
емкость |
емкость |
|
8
|
|
|
|
|
|
|
|

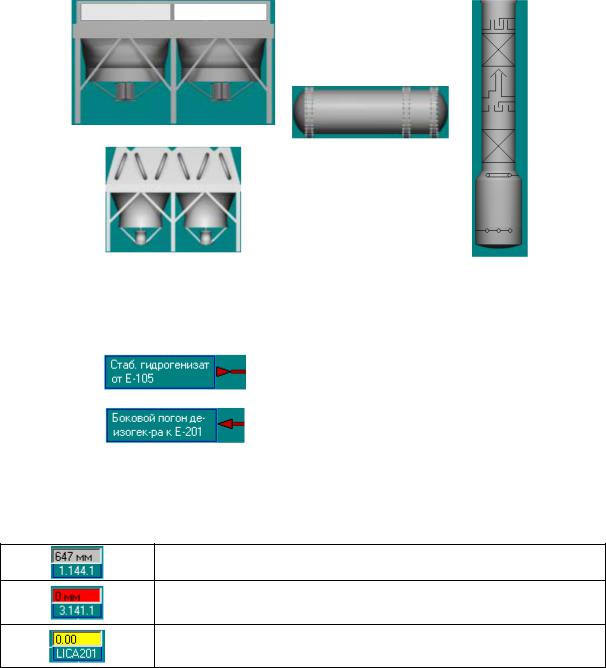

3) |
|
АВО |
|
Теплообменник |
Колонна |
|
|
Пиктограммы источников и |
приемников материальных потоков на |
||||||
вспомогательные технологические узлы и блоки: |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
Источник потока |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приемник потока |
|
|
|
|
|
|
|
|
|
|
|
|
4) Пиктограммы приборов:
Значение технологического параметра в норме
Аварийная сигнализация (HH, LL); цвет индикатора – красный
Предупредительная сигнализация (Hi,Lo); цвет индикатора - желтый
2.4 Начало работы с упражнением
Упражнения сгруппированы в порядке повышения сложности на типовые учебные технологические операции, типовые учебные технологические процессы и тренировочные упражнения по типовым промышленным технологическим процессам.
Перед пуском упражнения необходимо ознакомиться с руководством по выполнению упражнения, уяснить цель упражнения и поставленные в нем задачи.
9
Нажатие на кнопку
приводит к запуску упражнения: начинается отсчет модельного времени и расчет химико-технологической системы (ХТС). После запуска упражнения на панели управления активируются ранее заблокированные кнопки и появляются новые элементы управления для работы с упражнением.
Воздействия Пользователя на динамические элементы управления приводят к изменению состояния ХТС.
Задача Пользователя: перевести ХТС в требуемое состояние. (Например, осуществить пуск технологического узла с выводом на установившийся режим).
Упражнения, в ходящие в группу «Учебные технологические операции», при запуске будут иметь вид (см. Рис. 2.4).
Рис. 2.4
Здесь исполнительные механизмы отображены на фоне квадрата голубого цвета в сеточку. Это значит, что для Пользователя заложен режим подсказки, который заключается в том, что выполнение упражнения ограничено выделенными элементами. Таким образом, выделенные элементы, это исполнительные
