4.ТЕКСТЫ УПРАЖНЕНИЙ

4.1.Типовые учебные операции

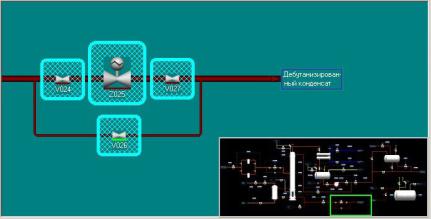

4.1.1. Упражнение. Открытие/закрытие ручнойзадвижки(пуск электрозадвижкивработу)

Внешний вид схемы выглядит следующим образом:

Начальное состояние: задвижки поз. V024, поз. V027 и электрозадвижка поз. Z025 закрыты. Дебутанизированный конденсат из куба колонны поз. К-460 выводится через задвижку поз. V026.

Цель упражнения: освоение приемов работы с электрозадвижкой.Задание:

Произвести однократный щелчок манипулятора "мышь" на электрозадвижке поз. Z025. На появившейся панели ручного управления клапаном/задвижкой, перемещением бегунка открыть электрозадвидку поз. Z025.

Закрыть наполовину электрозадвижку поз. Z025.

Произвести полное открытие электрозадвижки поз. Z025 нажатием на кнопку "Открыть" (см. раздел Динамические элементы управления).

Медленно, во избежание гидравлических ударов, открыть задвижки поз. V024, поз.V027.

Закрыть задвижку поз. V026.

8

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

4.1.2. ИзучениеПИД-регуляторасположительнойобратнойсвязью

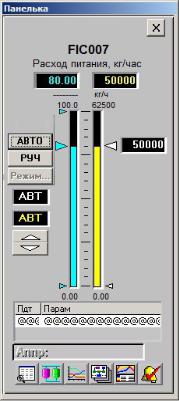

Внешний вид панели регулятора выглядит следующим образом:

ПИД-регулятор с положительной обратной связью (ПОС) предназначен для автоматического регулирования параметров технологической системы. Принцип действия данного вида регуляторов заключается в прямом изменении регулируемого параметра в зависимости от степени открытия соответствующего регулирующего клапана. Примером ПИД-регуляторов с ПОС могут служить регуляторы расхода жидкости и газа.

Принцип работы регулятора расхода жидкости (газа): с увеличением степени открытия регулирующего клапана расход жидкости (газа) через клапан

9

увеличивается, и наоборот, с уменьшением степени открытия клапана - расход жидкости (газа) уменьшается.

Для более полного усвоения принципа работы ПИД-регулятора с ПОС выполните несколько операций с регулятором расхода жидкости поз. FCV007.

Внешний вид схемы выглядит следующим образом:

Начальное состояние: Расход питания колонны поз. К-460 через регулирующий клапан поз. FCV007 составляет 50000 кг/ч. Регулятор расхода поз. FIC007 находится в режиме автоматического управления.

Задание:

1. Произвести однократный щелчок манипулятора "мышь" на электрозадвижке поз. Z025. На появившейся панели ручного управления клапаном/задвижкой, перемещением бегунка открыть электрозадвидку поз. Z025.

2.Закрыть наполовину электрозадвижку поз. Z025.

3.Произвести полное открытие электрозадвижки поз. Z025 нажатием на кнопку "Открыть" (см. раздел Динамические элементы управления).

10

4.Медленно, во избежание гидравлических ударов, открыть задвижки поз. V024, поз.V027.

5.Закрыть задвижку поз. V026.

Всоставе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

Название видеоролика: 019_STT_Pusk_elektrozadvigki_v_rabotu.avi

4.1.3. ИзучениеПИД-регуляторасотрицательнойобратнойсвязью

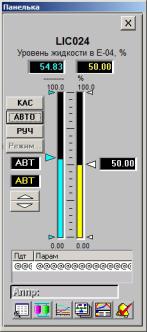

Внешний вид панели регулятора выглядит следующим образом:

ПИД-регулятор с отрицательной обратной связью (ООС) предназначен для автоматического регулирования параметров технологической системы. Принцип действия данного вида регуляторов заключается в обратном изменении регулируемого параметра в зависимости от степени открытия соответствующего регулирующего клапана. Примером ПИД-регуляторов с ООС могут служить регуляторы уровня жидкости в емкости.

11

Принцип работы регулятора уровня жидкости: с увеличением степени открытия регулирующего клапана уровень жидкости в емкости уменьшается, и наоборот, с уменьшением степени открытия клапана - уровень жидкости в емкости увеличивается.

Для более полного усвоения принципа работы ПИД-регулятора с ООС выполните несколько операций с регулятором уровня жидкости поз. LIC024.

Внешний вид схемы выглядит следующим образом:

Начальное состояние: Уровень жидкости в емкости поз. Е-04 равен 50%, регулятор уровня поз. LIC024 находится в режиме автоматического управления.

Задание:

1.Вызовите панель управления ПИД-регулятора поз. LIC024 двойным щелчком манипулятора "мышь" на обозначении прибора.

2.Переведите регулятор в режим ручного управления нажатием кнопки “РУЧ” на панели управления.

12

3.Ручным управлением, нажатием на соответствующей стрелке синего цвета на панели управления, увеличьте степень открытия клапана поз. LCV024 до 60%.

4.Увеличьте степень открытия клапана до 70% перемещением указателя величины открытия регулирующего клапана (указатель синего цвета).

5.Уменьшите степень открытия регулирующего клапана до 45% непосредственным введением данной величины в качестве задания регулятору. Для этого произведите двойной щелчок манипулятором "мышь" на окне указателя степени открытия клапана. В появившемся окне задания величины открытия клапана введите указанную величину и нажмите кнопку 'OK'. Во избежание динамических ударов, данный прием рекомендуется применять при необходимости незначительного изменения регулируемой величины. При необходимости значительного изменения регулируемого параметра желательно использовать постепенное открытие/закрытие регулирующего клапана (см. п. 3 данного упражнения).

6.Переведите регулятор в режим автоматического поддержания заданного значения регулируемой величины (уровня жидкости в емкости поз. Е-04) нажатием кнопки "АВТО" на панели управления.

7.Увеличьте уровень жидкости в емкости поз. Е-04 до 60% нажатием соответствующей стрелки белого цвета на панели управления.

8.Уменьшите уровень жидкости до 55% непосредственным введением данной величины в качестве задания регулятору. Для этого произведите двойной щелчок манипулятором "мышь" на окне указателя величины уровня. В появившемся окне задания уровня жидкости введите указанную величину и нажмите кнопку 'OK'. Во избежание динамических ударов, данный прием рекомендуется применять при необходимости незначительного изменения регулируемой величины. При необходимости значительного изменения регулируемого параметра желательно

13

использовать постепенное открытие/закрытие регулирующего клапана (см. п. 3 данного упражнения).

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения. Название видеоролика: 021_STT_PID_regulator_s_OOS.avi

4.1.4. Подключениерегулятороввкаскад

Каскадное регулирование предназначено для автоматического поддержания заданного значения регулируемого параметра технологической установки с коррекцией по величине другого параметра. Примером каскадного регулирования может служить контур регулирования расхода кубового продукта ректификационной колонны с коррекцией по уровню жидкости в кубе колонны; контур регулирования расхода греющего пара в кипятильник с коррекцией по температуре на контрольной тарелке ректификационной колонны и д.р.

При каскадном регулировании поддержание заданного значения регулируемой величины осуществляется двумя приборами (регуляторами). При этом входным параметром одного регулятора является поддерживаемая величина технологической системы, а выходным -уставка для второго регулятора в каскаде. Первый прибор называется ведущим, второй - ведомым. Входным параметром ведомого регулятора является некоторая величина технологической установки, выходным - степень открытия регулирующего клапана. При работе регуляторов в режиме ручного управления уставка ведомого регулятора определяется оператором. При каскадном регулировании значение уставки ведомого регулятора определяется выходом ведущего.

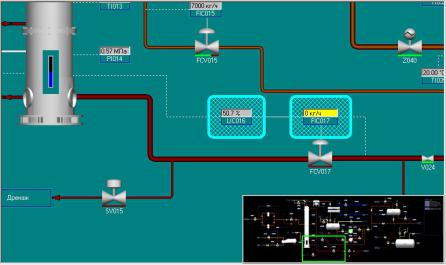

Внешний вид схемы выглядит следующим образом:

14

Цели упражнения: освоение принципов каскадного регулирования. Начальное состояние: Каскадные регуляторы поз. LIC016 (ведущий) и поз. FIC017 (ведомый) находятся в ручном режиме управления, регулирующий клапан поз. FCV017 закрыт. Уровень жидкости в кубе колонны поз. К-460 составляет 50%.

Задание:

1.Вызовите панель управления регулятора поз. FIC017. Ручным управлением установите степень открытия регулирующего клапана поз. FCV017 равную 65%. Каково при этом значение расхода жидкости из колонны поз. К-460.

2.Вызовите панель управления регулятора уровня поз. LIC016. При этом произойдет автоматический вызов панели управления регулятора поз. FIC017, так как эти два прибора подключены в каскад.

3.Переведите регулятор поз. FIC017 в режим каскадного регулирования нажатием кнопки "КАС" на панели регулятора. Проследите, как при этом изменятся показания прибора поз. FIC017.

4.Нажатием кнопки "АВТО" на панели регулятора поз. LIC016, переведите его в режим автоматического управления.

5.Задайте уставку регулятору поз. LIC016 на поддержание уровня в колонне поз. К-460 равным 55%. Проследите, как при этом будут изменяться входные и

15

выходные параметры регуляторов в каскаде. Какие из параметров регуляторов при этом будут иметь одинаковые тенденции изменения.

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения. Название видеоролика:

022_STT_Podklychenie_regulatorov_v_kaskad.avi

4.1.5. Подготовкарегулирующегоклапанакработе

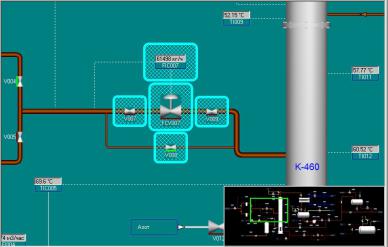

Внешний вид схемы выглядит следующим образом:

В технологической схеме запорная арматура регулирующего клапана поз. FCV007 представлена задвижками поз. V007, поз. V008, поз. V009. Регулятор поз. FIC007 [кг/час] управляет расходом питания колонны поз. К-460 через регулирующий клапан поз. FCV007. Входным значением регулятора является поток жидкости, выходным - степень открытия регулирующего клапана.

Начальное состояние: Задвижки поз. V007, V009 и регулирующий клапан поз. FCV007 закрыты. Регулятор поз. FIC007 находится в ручном режиме управления. Подача питания в колонну осуществляется через байпасную задвижку поз. V008.

Цель упражнения: освоение приемов пуска в работу контуров управления. 16

Задание:

1.Откройте задвижки поз. V007, поз. V009.

2.С помощью прибора поз. FIC007 в ручном режиме управления медленно приоткройте регулирующий клапан поз. FCV007 до 75%.

3.Закройте задвижку поз. V008.

4.Переведите регулятор поз. FIC007 на автоматический режим работы, нажав на кнопку "АВТО" на панели управления прибора. Установите задание регулятору на автоматическое поддержание расхода равное 50000 кг/час.

Всоставе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного

023_STT_Pusk_v_rabotu_kontura_upravlenia.avi

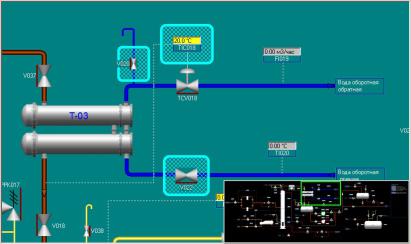

4.1.6. Подготовкатеплообменногоаппаратакработе

Внешний вид схемы выглядит следующим образом:

Теплообменник Т-03 предназначен для доохлаждения паров бутановой фракции, поступающих с верха колонны поз. К-460. В качестве теплоносителя используется оборотная вода.

17

На схеме представлены следующие основные элементы: Теплообменник поз. Т-03, запорная арматура поз. V020, V022, регулятор температуры поз. TIC018 и регулирующий клапан поз. TCV018.

Начальное состояние: Вся запорная арматура находится в закрытом положении, теплообменник поз. Т-03 подготовлен к приему теплоносителя.

Задание:

1.Открыть задвижку поз. V022 на линии прямой оборотной воды и вентиль поз. V020 на линии воздушки, для заполнения трубного пространства теплообменника теплоносителем и выдавливания воздуха из аппарата.

2.После появления чистой жидкой фазы через воздушку (на схеме

активируется индикатор жидкости ), закрыть вентиль поз. V020.

3. Приоткрыть на 15% регулирующий клапан поз. TCV018 на линии обратной оборотной воды.

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

Название видеоролика: 024_STT_Podgotovka_TO_k_rabote.avi

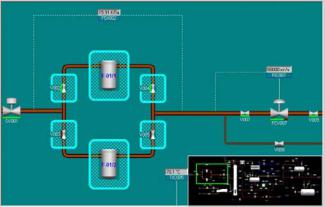

4.1.7. Очисткафильтра

Внешний вид схемы выглядит следующим образом:

18

На схеме представлены следующие основные аппараты: Фильтры поз. F- 01/1, поз. F-01/2, запорная арматура поз. V002, V003, V004, V005, прибор поз. PDI002.

Цель упражнения: освоение приемов работы по очистке фильтров.

Задание:

1.Запустите упражнение.

2.Дождитесь достижения перепада давления на фильтре поз. F-01/1 16 КПа по показаниям прибора поз. PDI002.

3.При достижении заданного значения перепада давления выведите из эксплуатации фильтр поз. F-01/1 и введите в работу фильтр поз. F-01/2. Для этого откройте задвижки поз. V003, V005 и закройте задвижки поз. V002, V004.

4.После проведения вышеописанных операций, произведите очистку фильтра поз. F-01/1. Для этого необходимо однократным нажатием манипулятора "мышь" на фильтре отобразить переднюю панель фильтра и нажать на кнопку "Очистка".

5.Дождитесь загрязнения фильтра поз. F-01/2 (достижение значения перепада давления 16 КПа) и произведите переключение подачи питания колонны поз. К-460 на ранее очищенный фильтр поз. F-01/1. Необходимо открыть задвижки поз. V002, V004 и закрыть задвижки поз. V003, V005.

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения. Название видеоролика: 030_STT_Ochistka_filtra.avi

19

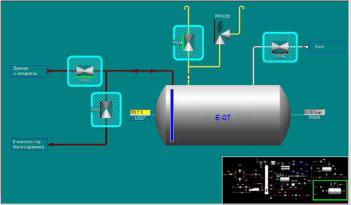

4.1.8. Передавливаниежидкостиазотом

Внешний вид схемы выглядит следующим образом:

На схеме приведены следующие основные аппараты: Дренажная емкость поз. E-07, задвижки поз. V032, V033, V034, V036, прибор поз. LI027 для измерения уровня жидкости в емкости поз. E-07 и прибор поз. PI028 для измерения давления в емкости поз. E-07.

Начальное состояние: Задвижки поз. V032, V034 - открыты, задвижки поз. V033, V036 - закрыты. Емкость поз. Е-07 находится под атмосферным давлением.

Цель упражнения: Освоение навыков ведения процесса передавливания жидкости азотом.

Задание:

1.Закрыть задвижки поз. V032 на линии дренажа с аппаратов и поз. V034 на линии воздушки.

2.Открыть задвижки поз. V033 на линии продукта в емкость глубокого дренажа и поз. V036 на линии подачи азота.

3.При достижении уровня в емкости < 1.0 % закрыть задвижки поз. V033 и

поз. V036.

4.Стравить азот из емкости поз. Е-07 открыв задвижку поз. V034.

20

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

Название видеоролика: 034_STT_Peredavlivanie_gidkosti_azotom.avi

4.1.9. Регулированиедавлениявемкости

Внешний вид схемы выглядит следующим образом:

Избыточное давление в емкости поз. Е-04 регулируется клапаном поз. PCV 021, которым в свою очередь управляет прибор поз. PIC021.

Начальное состояние: Регулятор поз. PIC021 находится в автоматическом режиме управления. Задание прибору составляет 0.47 МПа.

Задание:

1.Переведите регулятор поз. PIC021 в ручной режим управления.

2.Приоткройте регулирующий клапан поз. PCV021 до 90%. При этом проконтролируйте изменение давления в емкости поз. Е-04.

3.Переведите регулятор поз. PIC021 в автоматический режим работы и задайте уставку равной 0.47 МПа. При этом наблюдайте за изменением выхода регулятора и расходом газовой фазы по прибору поз. FI022.

4.Дождитесь завершения переходного процесса.

21

В составе компьютерного тренажерного комплекса (КТК)

032_STT_Regulirovanie_davlenia_v_emkosti.avi

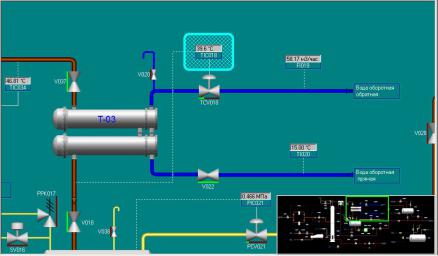

4.1.10.Регулированиетемпературытеплообменником

Внешний вид схемы выглядит следующим образом:

Теплообменник поз. Т-03 предназначен для охлаждения паров колонны поз. К-460. Регулирование температуры конденсата паров на выходе из теплообменника производится прибором поз. TIC018, который управляет регулирующим клапаном поз. TCV018.

Начальное состояние: Регулятор поз. TIC018 находится в автоматическом режиме управления с заданием 40°С.

Цель упражнения: Освоение навыков работы с регулятором температуры.

Задание:

1. Установите задание регулятору поз. TIC018 равное 35°С. При этом наблюдайте за изменением выхода регулятора и расходом обратной оборотной воды

по прибору поз. FI019. Дождитесь выхода процесса в стационарное состояние.

22

2.Переведите регулятор в ручной режим управления и медленно прикрывайте регулирующий клапан поз. TCV018 до 25%. Проследите, как при этом будет изменяться значение температуры конденсата паров на выходе из теплообменника поз. Т-03.

3.Переведите регулятор температуры поз. TIC018 на автоматический режим работы и установите задание регулятору равное 40°С.

4.Дождитесь выхода процесса в стационарное состояние.

Всоставе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

Название видеоролика: 031_STT_Regulirovanie_temperatury_TO.avi

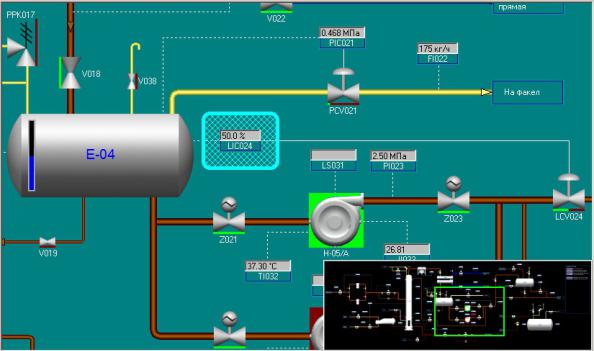

4.1.11.Подготовканасосакработе

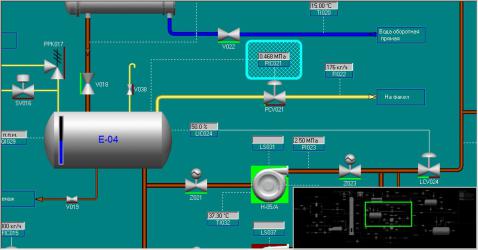

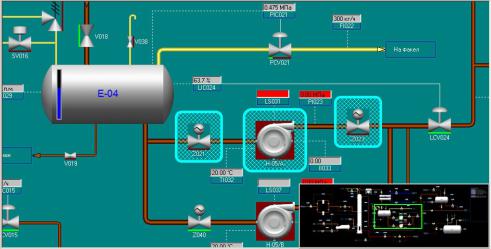

Внешний вид схемы выглядит следующим образом:

Начальное состояние: Электрозадвижки поз. Z021, Z023 – закрыты, насос поз. Н-05/A находится в выключенном состоянии.

Цель упражнения: освоение процесса пуска центробежного насоса.

23

Задание:

1.На линии всаса насоса поз. Н-05/A откройте электрозадвижку поз. Z021 и заполните полость насоса жидкостью. Заполнение полости насоса можно будет заметить по изменению цвета у прибора поз. LS031.

2.Произведите однократный щелчок манипулятором "мышь" на насосе поз.

Н-05/A.

3.Запустите насос в работу нажатием кнопки "Включить" на появившейся панели управления насосом. При запуске насоса индикатор включения окрасится в зеленый цвет. Дождитесь набора давления на линии нагнетания насоса до 3 МПа по прибору поз. PI023.

4.Медленно, во избежание гидравлических ударов, откройте электрозадвижку поз. Z023.

Всоставе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного

упражнения. Название видеоролика: 025_STT_Pusk_nasosa_v_rabotu.avi

4.1.12.Перекачкажидкостинасосом

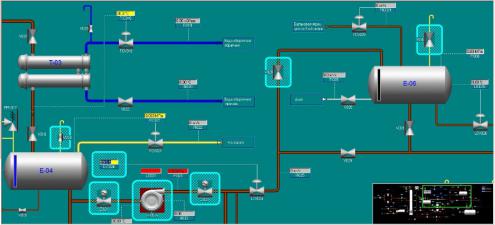

Внешний вид схемы выглядит следующим образом:

24

На схеме представлены следующие основные аппараты: Емкости поз. Е- 04, Е-06, насос поз. Н-05/A, задвижки поз. V038, V028, V030, электрозадвижки поз. Z021, Z023, и регуляторы поз. LIC024, LIC026, измеряющие уровень жидкости в емкостях поз. Е-04, Е-06.

Цель упражнения: обучение навыкам ведения процесса перекачки жидкости из одной емкости в другую.

Начальное состояние: Емкость поз. Е-04 заполнен на 99% жидкостью, насос поз. Н-05/A выключен, вся запорная арматура находится в закрытом состоянии, емкость поз. Е-06 подготовлена к приему продукта.

Задание:

1.Открыть задвижки поз. V038, V030 на линиях воздушек емкостей поз. Е-

04, Е-06.

2.Открыть задвижку поз. V028 и регулирующий клапан поз. LCV024.

3.Пустить насос по инструкции учебной операции "Пуск насоса в работу".

4.Следить за показаниями регуляторов поз. LIC024, поз. LIC026.

5.При снижении уровня в емкости поз. E-04 до 65% закрыть электрозадвижку поз. Z023 на линии нагнетания насоса поз. Н-05/A и выключить насос.

6.Закрыть задвижки поз. V038, V030 на линиях воздушек емкостей поз. Е-04,

Е-06.

Всоставе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

Название видеоролика: 029_STT_Perekacka_gidkosti_nasosom.avi

25

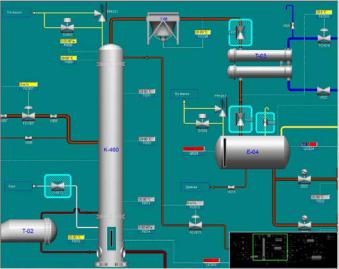

4.1.13.Продувкаоборудованияазотом

Внешний вид схемы выглядит следующим образом:

Продувка системы аппаратов и трубопроводов блоков установки проводится для предотвращения образования при пуске и эксплуатации взрывоопасных смесей. Продувка ведется до содержания кислорода в системе не более 50 ppm через открытые воздушники.

После продувки оборудование остается под избыточным давлением азота 0,3-0,7 кгс/см2 до приёма сырья.

На схеме представлены следующие основные элементы:

Ректификационная колонна поз. К-460, конденсатор поз. Т-03, емкость поз. Е-04 и

ручная арматура поз. V012, V037, V018, V038.

Прибор поз. QI029 измеряет концентрацию кислорода [п.п.м.] в емкости поз.

Е-04.

Цель упражнения: Изучение методики продувки аппаратов и трубопроводов азотом.

Начальное состояние: Установка вводится в эксплуатацию после капитального ремонта, поэтому оборудование находится под атмосферным давлением, вся запорная арматура находится в закрытом состоянии.

26

Задание:

1.Откройте задвижки поз. V038, V037, V018.

2.Медленно откройте задвижку поз. V012 на линии подачи азота в колонну поз. К-460. По мере поступления азота в емкость поз. Е-04, концентрация кислорода

внем будет уменьшаться, что можно заметить по показаниям прибора поз. QI029.

3.При показании прибора поз. QI029 меньше 50 п.п.м. закройте задвижку поз. V038 и создайте избыточное давление в емкости поз. Е-04.

4.При достижении значения давления по прибору поз. PIC021 равное 0.35 МПа закройте задвижки поз. V012, V037, V018.

Всоставе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

Название видеоролика: 027_STT_Produvka_oborudovania_azotom.avi

4.1.14.Сбросдренажа

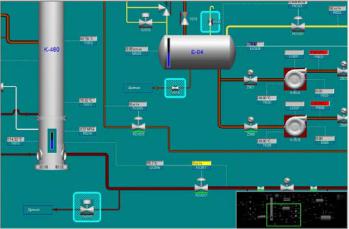

Внешний вид схемы выглядит следующим образом:

На схеме представлены следующие основные элементы:

Ректификационная колонна поз. К-460, емкость поз. Е-04, отсечной клапан поз. SV015, задвижки поз. V019, V038.

27

Начальное состояние: Установка готовится к останову. Отсекатели на линии поступления сырья и греющего теплоносителя закрыты, насосы поз. Н-05/A,B находится в выключенном состоянии.

Цель упражнения: Содержимое куба колонны поз. К-460 и емкости поз. Е- 04 необходимо слить в дренажную емкость поз. Е-07.

Задание:

1.Откройте задвижку поз. V038 на линии воздушки емкости поз. Е-04.

2.Откройте отсекатель поз. SV015 и задвижку поз. V019 на линиях дренажей из аппаратов.

3.Дождитесь полного опорожнения колонны поз. К-460 и емкости поз. Е-04, после чего закройте арматуры поз. SV015 и поз. V019.

Всоставе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного

упражнения. Название видеоролика: 026_STT_Sbros_drenaga.avi

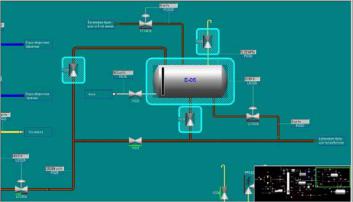

4.1.15.Заполнение/сливжидкостив/иземкости

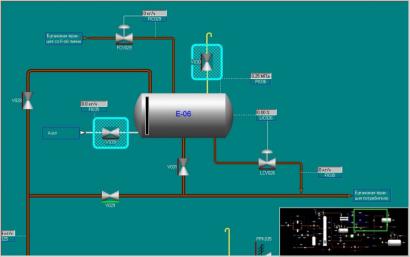

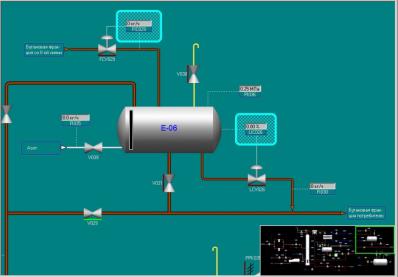

Внешний вид схемы выглядит следующим образом:

Заполнение емкости поз. Е-06 производится открытием задвижки поз. V028.

Повышение уровня в емкости можно наблюдать по прибору поз. LIC026 [%] или по

28

индикатору заполнения емкости. В приборе поз. LIC026 заданы верхние предаварийные и аварийные границы сигнализаций по завышению уровня в емкости поз. E-06 выше 80% и 90%, соответственно.

Отбор жидкости из емкости поз. Е-06 осуществляется открытием задвижки поз. V031 на линии отвода жидкости из емкости.

Начальное состояние: задвижки поз. V028, V030 и V031 - закрыты, емкость поз. Е-06 – пустая и готова к приему продукта.

Задание:

1.Откройте задвижку поз. V028 и наберите уровень в емкости поз. Е-06 выше 80%. Количество жидкости в емкости можно отслеживать по показаниям прибора поз. LIC026. Для ускорения процесса заполнения воспользуйтесь кнопкой «Добавить жидкость в емкость». Для этого необходимо щелкнуть левой кнопкой манипулятора «мышь» по емкости и в появившейся панели управления нажать на соответствующую кнопку.

2.После достижения уровня в емкости поз. Е-06 выше предаварийной границы прибор поз. LIC026 изменит свой цвет на желтый. Закройте задвижку поз. V028.

3.Откройте задвижки поз. V030, V031 и полностью опорожните емкость поз. Е-06. Следите за изменением показания прибора поз. LIC026. При уменьшении уровня ниже 80% цвет прибора вернется в нормальное состояние.

4.Для ускорения процесса опорожнения емкости поз. Е-06 можно воспользоваться кнопкой «Уменьшить жидкость в емкости», которая становится доступной при нажатии манипулятором «мышь» на емкость.

5.После полного опорожнения емкости поз. Е-06 закройте задвижки поз. V031 и V030.

29

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения. Название видеоролика: 028_STT_Zapolnenie_sliv_gidkosti.avi

4.1.16.Регулированиерасходаиуровняжидкостивемкости

Внешний вид схемы выглядит следующим образом:

С помощью регулятора поз. FIC029 [кг/час] осуществляется управление расходом жидкости в емкость поз. Е-06 через регулирующий клапан поз. FCV029. Входным значением регулятора является поток жидкости в емкость поз. Е-06. Выход регулятора управляет степенью открытия регулирующего клапана.

При работе регулятора поз. FIC029 в автоматическом режиме формируется замкнутый контур регулирования расхода жидкости в емкость поз. Е-06, состоящего из следующих звеньев: "Измерение расхода жидкости – изменение проходного сечения клапана поз. FCV029 – изменение расхода жидкости".

Аналогичным образом организован замкнутый контур регулирования уровня жидкости в емкости поз. Е-06. Через регулирующий клапан поз. LCV026 осуществляется регулируемый отвод жидкости из емкости поз. Е-06. Управление

30

степенью открытия клапана поз. LCV026 осуществляется регулятором поз. LIC026 [%], с помощью которого осуществляется автоматическое или ручное регулирование уровнем жидкости в емкости поз. Е-06. Расход жидкости из емкости поз. Е-06 контролируется прибором поз. FI030 [кг/час].

Начальное состояние: регуляторы поз. FIC029 и LIC026 находятся в ручном режиме управления, регулирующие клапаны поз. FCV029 и LCV026 закрыты, емкость поз. Е-06 пустая.

Задание:

1.В ручном режиме управления приоткройте регулирующий клапан поз. FCV029 на 45%.

2.Переведите регулятор поз. LIC026 в автоматический режим работы и установите задание равным 15%.

3.Дождитесь отработки регулятора поз. LIC026 и поддержания заданного

уровня.

4.Переведите регулятор поз. FIC029 в автоматический режим работы и установите задание равным 35000 кг/час.

5.Проследите, как будет реагировать на изменение расхода регулятор

уровня.

6.Дождитесь отработки регулятора поз. LIC026 и поддержания заданного

уровня.

7.Переведите регулятор поз. FIC029 в ручной режим работы и полностью закройте регулирующий клапан поз. FCV029.

8.Переведите регулятор поз. LIC026 в ручной режим работы и полностью откройте регулирующий клапан поз. LCV026.

9.После опорожнения емкости поз. Е-06 закройте регулирующий клапан поз.

LCV026.

31

В составе компьютерного тренажерного комплекса (КТК) дополнительно имеется видеоролик выполнения данного упражнения.

Название видеоролика: 033_STT_Regulirovanie_F_i_L_gidkosti.avi

4.1.17.Заполнение/стравливаниегазав/иземкости

Внешний вид схемы выглядит следующим образом:

Открытием задвижки поз. V039 производится подача азота в емкость поз. Е- 06. Расход газа в емкость поз. Е-06 фиксируется прибором поз. FI035 [кг/час]. Стравливание газа из емкости поз. Е-06 на воздушку осуществляется открытием задвижки поз. V030. Избыточное давление в емкости поз. Е-06 измеряется с помощью прибора поз. PI036 [МПа].

Начальное состояние: задвижки поз. V030, поз. V039 - закрыты, емкость поз. Е-06 находится под избыточным давлением, равным 0.25 МПа.

Задание:

1.Открыть задвижку поз. V039 и набрать давление в емкости поз. Е-06 равное 0.6 МПа (избыточное).

2.После набора необходимого давления задвижку поз. V039 закрыть.

32
