План решения задачи
1 Вычертить схему нагружения бруса.
2 Построить эпюру продольных сил.
3 Определить из условия прочности диаметры на всех участках бруса. Округлить полученные значения до стандартных размеров по ГОСТ 6636- 69. Дать эскиз ступенчатого бруса с указанием диаметров на каждом участке (материал бруса-Ст.З).
4 Построить эпюру напряжений.
5 Определить абсолютную деформаций по его длине
(длина бруса l=2м.). Таблица 2.1 Рисунок 2.2
Таблица 2.1- Числовые данные
Номер варианта |
Силы, кН |
Размеры, м |
Отношение диаметров |
|||
F1 |
F2 |
F3 |
а |
b |
||
0 |
5,0 |
30,0 |
50,0 |
0,2 |
0,5 |
0,3 |
1 |
10,0 |
40,0 |
20,0 |
0,4 |
0,6 |
0,4 |
2 |
20,0 |
10,0 |
60,0 |
0,6 |
1,0 |
0,7 |
3 |
15,0 |
20,0 |
40,0 |
0,3 |
1,2 |
0,8 |
4 |
30,0 |
25,0 |
20,0 |
0,35 |
1,5 |
0,9 |
5 |
25,0 |
50,0 |
30,0 |
0,5 |
1,0 |
0,5 |
6 |
40,0 |
45,0 |
50,0 |
0,4 |
0,8 |
0,6 |
7 |
20,0 |
30,0 |
50,0 |
0,25 |
1,0 |
0,7 |
8 |
50,0 |
30,0 |
40,0 |
0,6 |
1,4 |
0,4 |
9 |
60,0 |
20,0 |
50,0 |
0,8 |
1,6 |
0,8 |
15

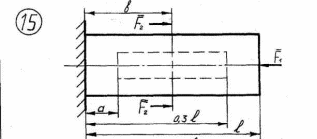

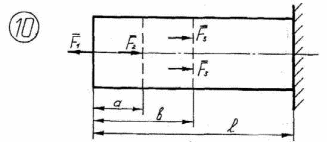

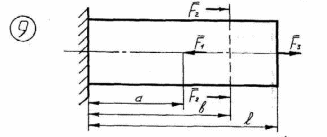

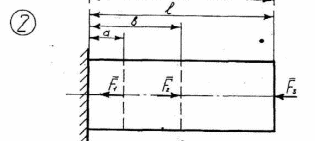

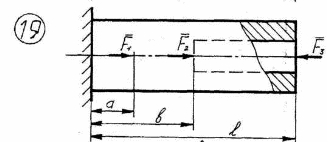

Рисунок 2.1 – Схемы нагружения стержней
16

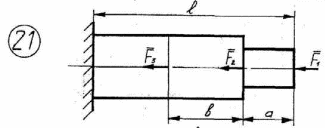

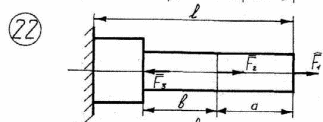

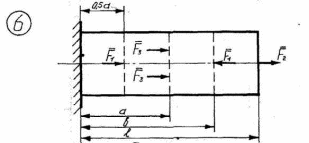

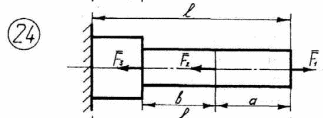

Рисунок 2.1 – Продолжение
17

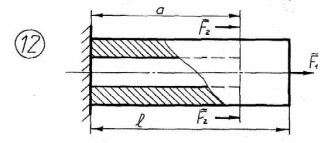

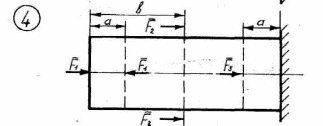

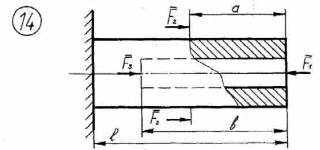

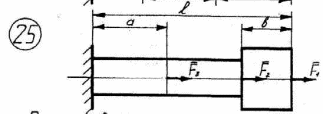

Рисунок 2.1 – Продолжение
18

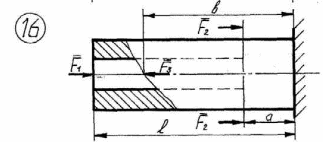

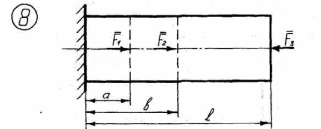

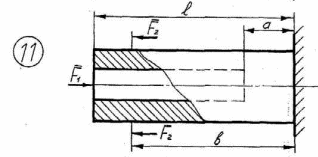

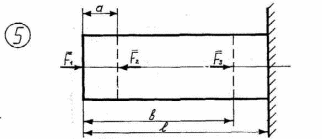

Рисунок 2.1 – Продолжение
19

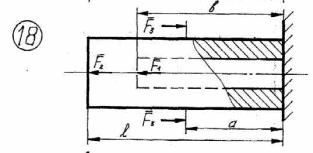

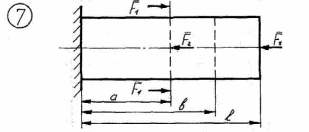

Рисунок 2.1 – Продолжение
20

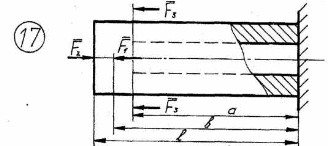

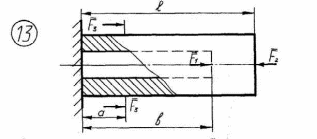

Рисунок 2.1 – Продолжение
21

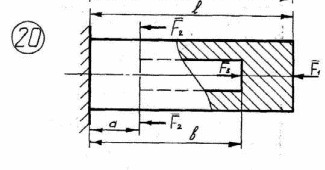

Рисунок 2.1 – Продолжение
22
Рисунок 2.1 – Продолжение
23
Рисунок 2.1 – Продолжение
24

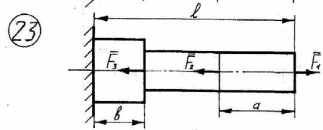

Рисунок 2.1 – Продолжение
25
Рисунок 2.1 – Окончание
26
