РЗ БТСз-20

Задание получено: ___.___.______ _____________________

Задание № 1

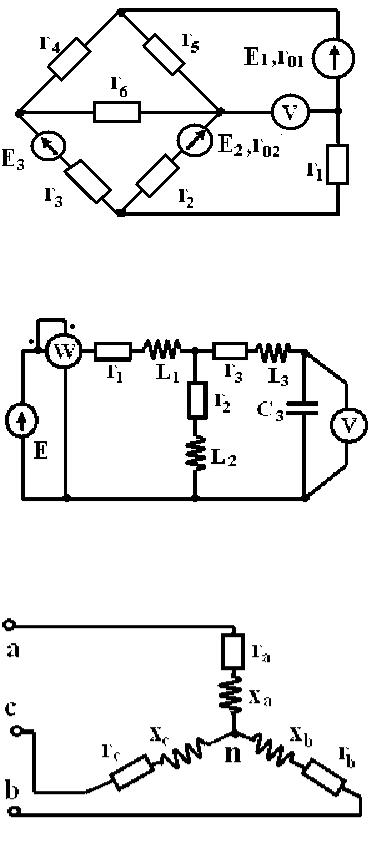

Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.

E1=16 B; E2=8 B; E3=9 B; r01=0,2 Ом; r02=0,6 Ом; r1=2,5 Ом; r2=6 Ом; r3=6 Ом; r4=5 Ом; r5=10 Ом; r6=5 Ом.

Задание № 2

Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.

E=50 B; f=50Гц;C3=100 мкф; L1=15,9 мГн; L2=1000 мГн;

L3=115 мГн; r1=10 Ом; r2=4 Ом; r3=100 Ом.

Задание № 3

Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.

Uл=220 B; ra=8 Ом; rb=8 Ом; rc=8 Ом; xa=6 Ом; xb=6 Ом; xc=6 Ом.
