Задание на |
курсовую работу |
#1982/1 |
|
по предмету: |
Электротехника |
|
Студент: Аминев М.Н. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________

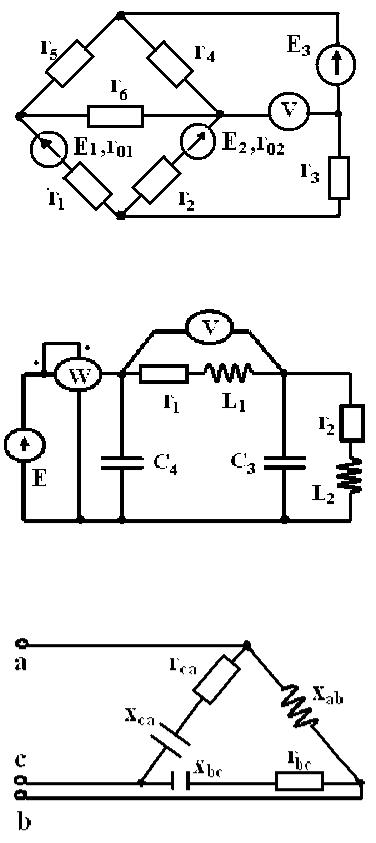

Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=12 B; E2=48 B; E3=6 B; r02=0,4 Ом; r03=0,4 Ом; r1=2,5 Ом; r2=1 Ом; r3=4 Ом; r4=15 Ом; r5=2 Ом; r6=2 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=220 B; f=50Гц;C3=100 мкф; L1=15,9 мГн; L2=1000 мГн;
L3=115 мГн; r1=10 Ом; r2=4 Ом; r3=100 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=220 B; rbc=3 Ом; rca=8 Ом; xab=4 Ом; xbc=6 Ом; xca=8
Ом.

|
Задание на |
курсовую работу |
#1983/1 |
|
по предмету: |
Электротехника |
|
Студент: Гаеткулов А.К. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=4 B; E2=24 B; E3=6 B; r01=0,9 Ом; r03=0,5 Ом; r1=9 Ом; r2=8 Ом; r3=1 Ом; r4=6 Ом; r5=10 Ом; r6=4 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=50 B; f=50Гц; C2=159 мкф; L1=15,9 мГн; L3=31,8 мГн; r1=35 Ом; r2=20 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=127 B; ra=10 Ом; xb=10 Ом; xc=10 Ом.

|
Задание на |
курсовую работу |
#1984/1 |
|
по предмету: |
Электротехника |
|
Студент: Голубцов Д.С. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=72 B; E2=12 B; E3=4 B; r01=0,7 Ом; r02=1,5 Ом; r1=6 Ом; r2=1 Ом; r3=10 Ом; r4=4 Ом; r5=12 Ом; r6=4 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=150 B; f=50Гц; C3=637 мкф; C4=159 мкф; L1=25 мГн; L2=9 мГн; r1=6 Ом; r2=4 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=220 B; ra=8 Ом; rb=4 Ом; rc=6 Ом; xa=4 Ом; xb=3 Ом; xc=8 Ом.

|
Задание на |
курсовую работу |
#1985/1 |
|
по предмету: |
Электротехника |
|
Студент: Игнатьев Д.Н. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=72 B; E2=12 B; E3=4 B; r01=0,7 Ом; r02=1,5 Ом; r1=6 Ом; r2=1 Ом; r3=10 Ом; r4=4 Ом; r5=12 Ом; r6=4 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=120 B; f=50Гц; C2=159 мкф; L1=15,9 мГн; L3=31,8 мГн; r1=35 Ом; r2=20 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=127 B; ra=16,8 Ом; rb=8 Ом; rc=8 Ом; xa=14,2 Ом; xb=6 Ом; xc=4 Ом.

|
Задание на |
курсовую работу |
#1986/1 |
|
по предмету: |
Электротехника |
|
Студент: Каравдина А.М. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=40 B; E2=25 B; E3=8 B; r02=0,2 Ом; r03=0,2 Ом; r1=3 Ом; r2=3 Ом; r3=2 Ом; r4=4 Ом; r5=3 Ом; r6=2 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=200 B; f=50Гц; C2=637 мкф; L1=19,1 мГн; L3=31,8 мГн; r1=10 Ом; r3=40 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=380 B; rb=3 Ом; xa=15 Ом; xc=10 Ом.

|
Задание на |
курсовую работу |
#1987/1 |
|
по предмету: |
Электротехника |
|
Студент: Киселева Л.А. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=30 B; E2=16 B; E3=10 B; r01=0,6 Ом; r02=0,8 Ом; r1=2 Ом; r2=5 Ом; r3=3 Ом; r4=1 Ом; r5=8 Ом; r6=5 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=200 B; f=50Гц; C3=637 мкф; C4=159 мкф; L1=25 мГн; L2=9 мГн; r1=6 Ом; r2=4 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=220 B; ra=10 Ом; xb=10 Ом; xc=10 Ом.

|
Задание на |
курсовую работу |
#1988/1 |
|
по предмету: |
Электротехника |
|
Студент: Кожевников А.Н. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=16 B; E2=5 B; E3=32 B; r02=0,6 Ом; r03=0,8 Ом; r1=9 Ом; r2=3 Ом; r3=2 Ом; r4=4 Ом; r5=1 Ом; r6=5 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=100 B; f=50Гц;C1=637 мкф; C2=159 мкф; L3=95 мГн; r1=15 Ом; r2=10 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=127 B; rab=10 Ом; xbc=10 Ом; xca=10 Ом.

|
Задание на |
курсовую работу |
#1989/1 |
|
по предмету: |
Электротехника |
|
Студент: Кортунов В.В. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=16 B; E2=5 B; E3=32 B; r02=0,6 Ом; r03=0,8 Ом; r1=9 Ом; r2=3 Ом; r3=2 Ом; r4=4 Ом; r5=1 Ом; r6=5 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=120 B; f=50Гц;C1=637 мкф; C2=159 мкф; L3=95 мГн; r1=15 Ом; r2=10 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=220 B; rab=16,8 Ом; rbc=8 Ом; rca=3 Ом; xab=14,2 Ом; xbc=6 Ом; xca=4 Ом.

|
Задание на |
курсовую работу |
#1990/1 |
|
по предмету: |
Электротехника |
|
Студент: Лебедь Д.М. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=16 B; E2=8 B; E3=9 B; r01=0,2 Ом; r02=0,6 Ом; r1=2,5 Ом; r2=6 Ом; r3=6 Ом; r4=5 Ом; r5=10 Ом; r6=5 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=120 B; f=50Гц; C3=637 мкф; C4=159 мкф; L1=25 мГн; L2=9 мГн; r1=6 Ом; r2=4 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=220 B; rbc=5 Ом; rca=6 Ом; xab=5 Ом; xbc=8 Ом; xca=4
Ом.

|
Задание на |
курсовую работу |
#1991/1 |
|
по предмету: |
Электротехника |
|
Студент: Микрюков Д.В. |
Группа: БТСз-20 |
|
|
Задание выдано: |
09.02.2022 |
Преподаватель: Быковский Н. А. |
|
Задание получено: ___.___.______ _____________________
Задание № 1
Для электрической схемы по заданным сопротивлениям и э.д.с. выполнить следующее: 1) Расчитать все токи по первому и второму законам Кирхгофа; 2) найти все токи, пользуясь методом контурных токов; 3) определить ток в резисторе r6 методом эквивалентного генератьра; 4) определить показания вольтметра и составить балланс мощностей для заданной схемы.
E1=12 B; E2=36 B; E3=12 B; r02=0,4 Ом; r03=1,2 Ом; r1=3,5 Ом; r2=5 Ом; r3=1 Ом; r4=5 Ом; r5=6 Ом; r6=9 Ом.
Задание № 2
Для электрической схемы по заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить балланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму. Определить показания вольтметра и активную мощность, показываемую ваттметром.
E=100 B; f=50Гц; C1=637 мкф; C2=300 мкф; L3=15,9 мГн; r1=8 Ом; r2=3 Ом; r3=4 Ом.
Задание № 3
Для электрической схемы по заданным параметрам и линейному напряжению определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную, реактивную и полную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на на комплексной плоскости.
Uл=127 B; rbc=3 Ом; rca=8 Ом; xab=4 Ом; xbc=6 Ом; xca=8
Ом.
