3 МОДЕЛИРОВАНИЕ КИНЕТИКИ ХИМИЧЕСКОЙ РЕАКЦИИ

Для математического моделирования любого химического процесса и реактора необходимо знание характера химизма процесса, выявление числа частных реакций в общей структуре химического процесса и численное значение констант скоростей частных реакций k. Все виды реакций можно распределить по трем классам:

- реакции разложения, когда из одного моля вещества образуется несколько молей других веществ с молекулярной массой, меньшей, чем у сырья:

; - реакции синтеза, когда из двух разный компонентов сырья образуются

один или более новых компонентов:

;

- реакции изомеризации:

,

при этом в зависимости от условий проведения процесса реакция может протекать как по прямому, так и по обратному механизму, реакция также может быть равновесной:

B.

Задачей моделирования химического процесса является определение закона распределения концентраций компонентов реакционной смеси во времени процесса τ, что позволяет определить продолжительность реакции с позиций технологической направленности изучаемого процесса. Эта задача решается путем интегрирования дифференциального уравнения для расчета скорости химической реакции . Скорость химической реакции по компоненту пропорциональна концентрации исходного компонента реакции j и в общем случае уравнение для расчета скорости химической реакции имеет вид:

,

где N – порядок химической реакции.

В тех случаях, когда рассматриваемая реакция является сложной и представляет собой совокупность параллельный и последовательных многокомпонентных реакций, кинетическая модель имеет форму системы дифференциальных уравнений скоростей химических реакций по каждому компоненту реакционной смеси. Если рассматриваемый компонент участвует в нескольких реакциях, то скорость реакции в целом по данному компоненту является суммой скоростей элементарных реакций с участием данного компонента.

Для решения дифференциальных уравнений кинетики химической реакции необходимо принять начальные и конечные условия интегрирования. Начальные условия при времени реакции τ=0 обычно соответствуют начальным заданным концентрациям сырьевых компонентов, а начальные концентрации продуктов реакции приравнивают нулю. Следует учитывать, что если в ходе моделирования кинетики химического процесса выяснится, что продукты реакции необходимо направлять в систему разделения (блоки ректификационных, экстракционных или адсорбционных колонн) для достижения необходимой чистоты целевого продукта процесса, то не прореагировавшие компоненты исходного сырья после их выделения из реакционной смеси возвращаются в реактор (рециркуляционный процесс) с некоторым содержанием продуктов реакции и тогда при повторном моделировании кинетики химического процесса начальные концентрации продуктов реакции станут ненулевыми. Очень важен правильный выбор конечных условий интегрирования, который ограничивают продолжительность химического процесса. Наиболее характерны три варианта задания конечных условий интегрирования, которые можно проиллюстрировать на кинетики последовательной реакции (рисунок 1):

- целью процесса является получение промежуточного продукта B, тогда условием прекращения процесса можно считать достижение максимальной концентрации компонента В - СBmax;

С

СBmax

∆СС

CА доп

τ

Рисунок 1 – Варианты нахождения конечных условий кинетики химической реакции .

-целью процесса является получение конечного продукта реакции С, концентрация которого асимптотически стремится к предельному значению, в этом случае на заключительной стадии процесса скорость реакции очень мала стремится к нулю, что будет приводить к неэффективному использованию объема реактора, и реакцию можно прекратить при достижении такой продолжи-

тельности процесса, при которой дальнейшее изменении концентрации ∆СС незначительным (незначимым) для реализуемого процесса;

-целью процесса является уничтожение сырьевого компонента А, например, при очистке токсичных выбросов с целью охраны окружающей среды с переводом токсичного вещества А в нейтральные вещества В и С; при этом конечное время процесса будет достигаться при снижении концентрации компо-

нента А в продуктах реакции до допустимой величины CА доп.

Численное решение дифференциальных уравнений кинетики химической реакции обычно выполняется методами Рунге-Кутта различных порядков. Наиболее простым по алгоритму решения является метод Эйлера (метод РунгеКутта первого порядка). В этом методе ось времени сканируется с постоянными шагами интегрирования ∆τ и концентрация i-того компонента на шаге N+1рассчитывается по его концентрации на шаге N и значению скорости на шаге N по рекуррентному соотношению

.

Точность решения задачи зависит от величины шага интегрирования по времени ∆τ, поэтому обычно задачу решают несколько раз с последовательно уменьшающимися шагами интегрирования (что приводит к увеличению продолжительности расчета задачи) до приемлемого совпадения результатов расчета для последних двух вариантов решения задачи.

В качестве методики рассмотрим расчет кинетики изотермической хи-

мической реакции , где ki – константа скорости частной реакции (рисунок 2). Реакции 1, 2 – первого порядка, 3 – второго порядка. Целевой компонент – В. Известны начальные концентрации Сi0 при времени τ=0 и значения констант ki. Определить продолжительность реакции τр, при котором обеспечивается максимальный выход компонента.

Сi

CB max

СC

Рисунок 2 – Кинетические кривые реакции . - реперные точки, ∆τrep – шаг реперных точек

Математическая модель кинетики реакции имеет вид:

И решается по методу Эйлера по рекуррентному соотношению.

.

,

где ∆τ – шаг интегрирования.

На рисунке 3 приведена блок-схема решения задачи в общем виде, где концентрации компонентов Сi, представленных как А, В, и С для предыдущих (n-x) расчетов и как А1, В1 и С1 для последующих (n+1-x) расчетов. При достижении максимальной величины концентрации В, равной СВ mах, решение задачи прекращается.

Начало

СА0, СВ0, СС0, k1, k2, k3, ∆, τ

τ=0

A=СА0, B=СВ0, C=СС0

A=A1

B=B1

C=C1

τ=τ+∆τ

Да

B1>B

Нет

B, τ

Конец

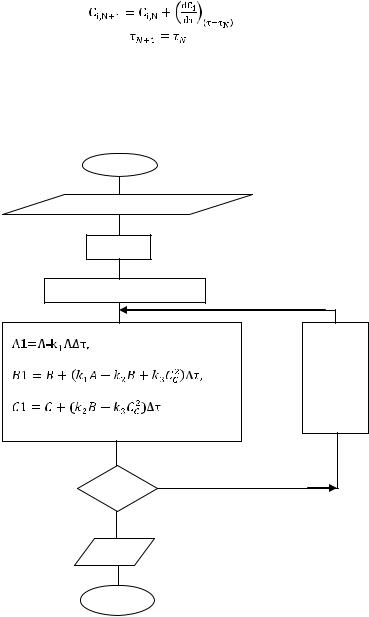

Рисунок 3- Блок-схема расчета кинетики реакции в наиболее общем виде

Поскольку точность решения задачи по методу Эйлера зависит от величины шага интегрирования (чем меньше шаг, тем точнее решение, но больше продолжительность расчета), рассмотрим принципы автоматического обеспечения правильности расчета, задав погрешность определения концентрации СВ, например с помощью хроматографа, или принять на уровне 1-0,1% от величины

СВ, напрмер ∆СВ=0,001СВ.

В число исходных данных вводят произвольно малое значение Bmax, например, Bmax=0. После определения лучшей концентрации компонента В в ходе расчета кинетики с шагом ∆τ и сравнения В с Вmax (рисунок 4) расчет полностью повторяют с уменьшенным в 2-10 раз шагом интегрирования (например, ∆τ=∆τ/5) до приемлемого совпадения В и Bmax. Как видно из рисунка 4 получение верного решения достигается дополнением блок-схемы принципиального решения (рисунок 4) всего двумя блоками (8 и 9).

Начало

τ=τ+∆τ

Нет

Да 8

│В-Вmax│<0.001B

Конец

Рисунок 4 – Блок-схема расчета кинетики реакции с автоматическим обеспечением правильности расчета
