Газохимия и газопереработка
1

1. Основные источники энергии

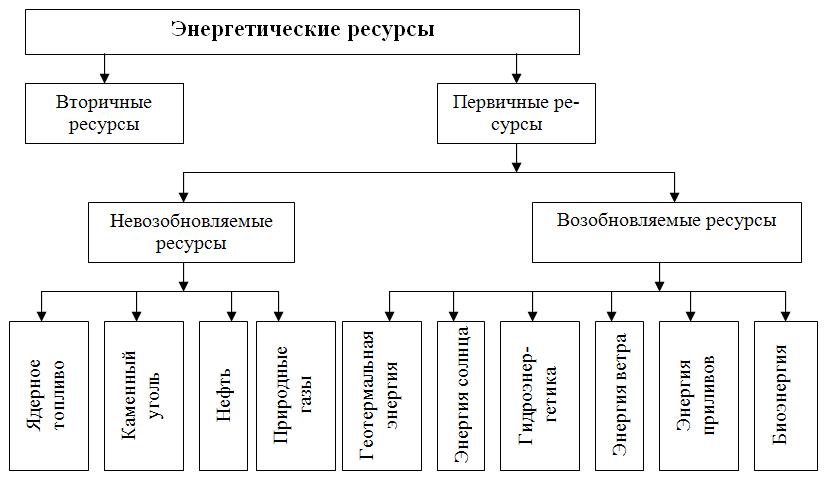

Схематично классификация источников энергии
2

10 стран с самым высоким общим |
|
Топ-10 стран, которые |
|
потреблением угля в мире |
потребляют больше всего нефти |
||
(млн. кубических футов) |
|
(2020 баррелей в день): |
|
1.Китай— 4,320 трлн кубометров |
1. |
Соединенные Штаты — 17 178 000 |
|
2.Индия— 966 трлн кубометров |
|||
2. |
Китай — 14 225 000 |
||
3.Соединенные Штаты — 731 триллион кубометров |
|||
3. |
Индия— 4 669 000 |
||
4.Германия— 257 трлн кубометров |
|||
4. |
Саудовская Аравия — 3 544 000 |
||
5.Россия— 230 трлн кубометров |
|||
5. |
Япония — 3 268 000 |
||
6.Япония— 210 трлн кубометров |
|||
6. |
Россия— 3 238 000 |
||
7.Южная Африка— 202 трлн кубометров |
|||
7. |
Южная Корея — 2 560 000 |
||
8.Южная Корея — 157 трлн кубометров |
|||
8. |
Бразилия— 2 323 000 |
||
9.Польша— 149 трлн кубометров |
|||
9. |
Канада — 2 282 000 |
||
10.Австралия— 130 триллионов кубометров |
|||
10. |
Германия - 2,045,000 |
||
|
Топ-10 стран, производящих наибольшее количество природного газа (кубометры, 2020):
1.Соединенные Штаты — 914,6 млрд. 2.Россия — 638,5 млрд.
3.Иран— 250,8 млрд. 4.Китай— 194 миллиарда 5.Катар— 171,3 млрд. 6.Канада— 165,2 млрд. 7.Австралия — 142,5 млрд.
8.Саудовская Аравия— 112,1 млрд. 9.Норвегия— 111,5 млрд. 10.Алжир — 81,5 млрд.
3

Мировая экономика и энергетика XXI в
Природный газ |
Газохимия |
Мировая экономика и энергетика XX в
Нефтехимия
Нефть
Огромные запасы природного газа не только являются главным энергетическим ресурсом России но и дают ей шанс сохранить достойное место среди ведущих держав
мира |
4 |
|

Историческая справка
Кавказе, Северной Америке, Иране,
Индии
Китае
Храм огня
XVIII в
5

XVIII (восемна́дцатый) век - массовое использование и промышленная
добыча природного газа
После изобретения газогенератора в 19 в. это полезное ископаемое стало эксплуатироваться в производстве.
Изобретателем первого газогенератора считается французский инженер Филипп Лебон (Philippe Lebon, 1767-1804). В 1788 году он совершенно случайно провёл опыт, который и лёг в основу будущих изобретений.
Инженер поставил на огонь металлический сосуд, а после того как тот нагрелся, забросил внутрь горсть сухих древесных опилок. При этом образовался густой белый дым, который при контакте с пламенем ярко вспыхнул
6
ВРоссийской империи, несмотря на огромные запасы, газ добывали всего несколько мелких заводов.
Широкое применение и, соответственно, развитие газодобывающих предприятий пришлось на советский период индустриализации, с конца 20-х
идо начала Великой Отечественной войны.
В1980-х гг. СССР был ведущей державой по добыче природного газа. В тот же период запущен трансконтинентальный газопровод «Западная Сибирь
– Западная Европа».
В90-е гг. 20 в., плачевные для большинства производств, газоперерабатывающая промышленность продолжала развиваться. РФ становится одним из крупнейших экспортеров природного газа.
В2000-х гг. добыча чуть сократилась, так как те же страны Западной Европы стали разрабатывать месторождения сланцевого газа
7

Что такое газопереработка
Переработка природного газа представляет собой ряд промышленных процессов, предназначенных для очистки сырого природного газа путем
удаления примесей, загрязнений и углеводородов с более высокой молекулярной массой для производства так называемого сухого природного газа трубопроводного качества.
Природный газ необходимо перерабатывать, чтобы подготовить его к конечному использованию и обеспечить удаление загрязняющих веществ.
Газохимия
раздел химии, изучающий механизм превращений углеводородов природного газа (и газового конденсата) в полезные продукты и сырьевые материалы; раздел химической технологии, описывающий технологические процессы, применяемые в промышленности при переработке природного газа (и газового конденсата), — стабилизация,
очистка, осушка, конверсия, синтезы на основе синтез-газа и т.д. 8

Происхождение углеводородных газов
Природные углеводородные газы
«Биогенными» (возникающими в результате бактериальных процессов, обычно
входе раннего диагенеза)
Схимической точки зрения биогенные газы представляют собой почти чистый
метан. На их долю приходится 15–20 % мировых запасов газа
Диагенез – процесс превращения осадка в
осадочную породу при уплотнении в верхней зоне земной коры. Происходит при низких температурах и давлениях, существенно биохимический (с участием бактерий).
«Термогенными» (возникающими в результате воздействия тепла на нефть или кероген) по происхождению
«Попутные нефтяные «Попутные газы» |
||
|
газы» |
|
|
«Нефтяные газы крекинга» |
|
|
|
|
|
Керогены (греч. κηρός — воск и γένεση — |
|
|
рождающий) — это полимерные |
|
|
органические материалы, расположенные в |
|
|
осадочных породах, таких как нефтеносные |
|
|
сланцы, являются одной из форм |
|
|
нетрадиционной нефти. |
9 |
|
|

Углеводородные газы принято подразделять (классифицировать) в зависимости от происхождения на следующие группы:
1)природные (сухие), состоящие преимущественно из метана, добываемые из чисто газовых месторождений;
2)нефтяные (жирные), состоящие из метана и его низкомолекулярных гомологов (С1 — С5), добываемые попутно с нефтью;
3)газоконденсатные, добываемые из газоконденсатных месторождений;
4)искусственные — получаемые при переработке нефти (нефтезаводские) и твердых.
5)каменноугольные газы, содержащиеся в углях;
ь
6) природные газовые гидраты (вид клатратных соединений углеводородных газов).
Газы чисто газовых месторождений называют природными газами.
Газыгазонефтяных месторождений – попутным газом.
10
