ПО / Методичка Поверка Приборов ЛР
.pdfМинистерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«Уфимский государственный нефтяной технический университет» Филиал в г. Стерлитамаке
Кафедра автоматизированных технологических и информационных систем
ИМИТАЦИОННО-МОДЕЛИРУЮЩИЙ КОМПЛЕКС «ПОВЕРКА ПРИБОРОВ»
Учебно-методическое пособие к выполнению лабораторных работ
Стерлитамак
2016
Учебно-методическое пособие предназначено для студентов всех форм обучения по направлениям 15.03.04 «Автоматизация технологических процессов и производств»,15.03.02«Технологические машины и оборудование», 18.03.02 «Энерго- и ресурсосберегающие процессы в химической технологии, нефтехимии и биотехнологии», 18.03.01 «Химическая технология» и специальности 21.05.06 «Нефтегазовые техника и технологии» в качестве практического руководства при выполнении лабораторных работ по дисциплинам: «Системы управления химикотехнологическими процессами», «Методы и средства измерений»,«Основы автоматизации технологических процессов».
Пособие предназначено для студентов всех форм обучения, и может быть полезно преподавателям, а так же студентам смежных направлений и специальностей.
Составители: |
Шулаева Е.А., канд. техн. наук каф. АТИС |
Рецензенты |
Чариков П.Н., канд. техн. наук каф. АТИС |
|
Рахман П.А.,канд. техн. наук каф. АТИС |
© Уфимский государственный нефтяной технический университет, 2016
2
Cодержание |
|
||
1. |
Имитационно-моделирующий комплекс «ПОВЕРКА ПРИБОРОВ» ..................... |
4 |
|
2. |
Поверка приборов ....................................................................................................... |
11 |
|
2.1 |
Поверка датчика давления Метран-100.................................................................. |
11 |
|
2.2 |
Поверка измерительного преобразователя температуры Rosemount 644........... |
16 |
|
2.3 |
Поверка расходомера Метран-150RFA .................................................................. |
16 |
|
2.4 |
Поверка уровнемера Rosemount 3300..................................................................... |
17 |
|
3. |
Результат поверки ....................................................................................................... |
18 |
|
4. |
Структура отчета......................................................................................................... |
18 |
|
Список использованных источников............................................................................ |
21 |

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ИМИТАЦИОННО-МОДЕЛИРУЮЩЕГО КОМПЛЕКСА «ПОВЕРКА ПРИБОРОВ»
1. Имитационно-моделирующий комплекс «ПОВЕРКА ПРИБОРОВ»
Представленный ИМК выполняет имитацию процесса поверки средств автоматизации. Ниже приведено краткое руководство пользователя, предназначенного для выполнения студентами технических Вузов лабораторных работ. Имитационномоделирующий комплекс «Поверка приборов» запускается из файла Поверка.exe (дважды щелкнув на этом файле мышью). В загрузившемся окне студенту требуется ввести Фамилию и название группы и нажать кнопку «Войти» (рис. 1). Для отмены и выхода из программы следует нажать «Выход».

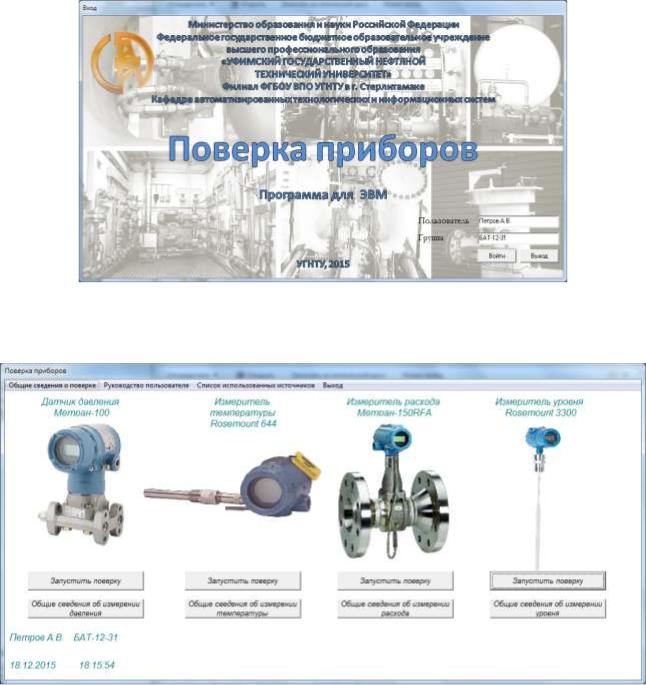

Рисунок 1 – Заставка программы
После входа открывается главное окно программы (рис. 2).
Рисунок 2 – Главное окно программы
4

Главное окно представляет собой пространство, которое состоит из рабочей области и контекстного меню (рис. 3).

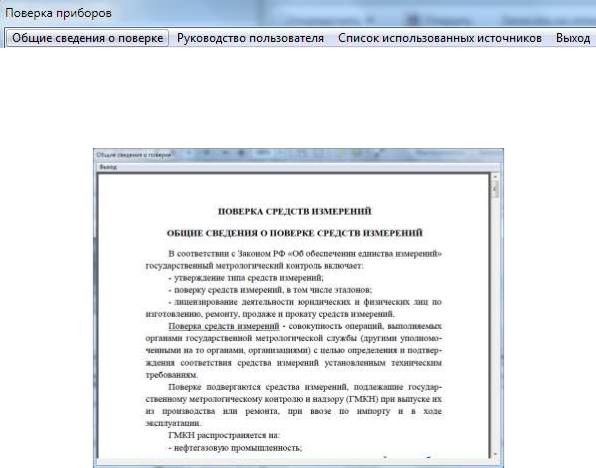

Рисунок 3 – Контекстное меню главного окна
Контекстное меню состоит из следующих разделов:
Общие сведения о поверке (рис. 4)
Рисунок 4 – Окно «Общие сведения о поверке»
При нажатии на пункт «Общие сведения о поверке» произойдет переключение на окно, которое содержит общие сведения о поверке средств измерений.
Руководство пользователя (рис. 5)
5

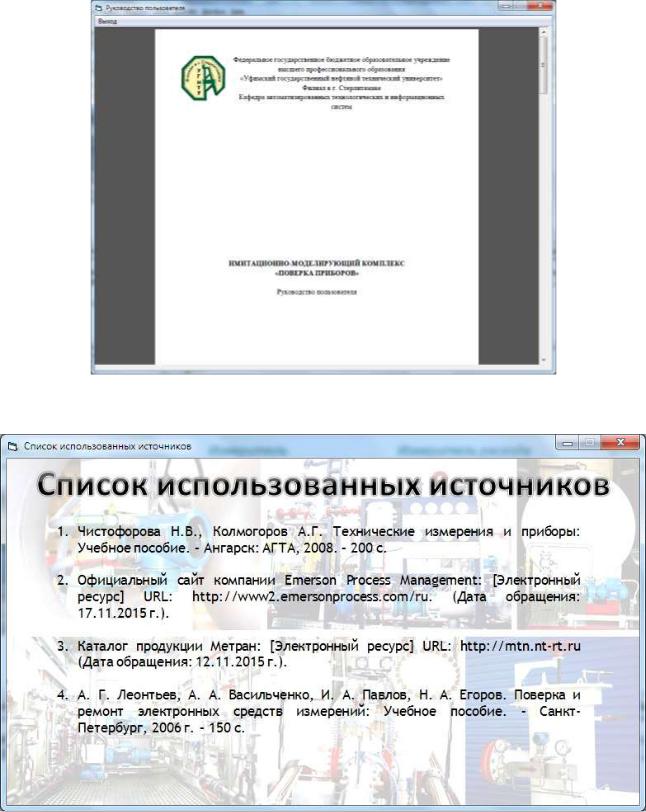

Рисунок 5 – Окно «Руководство пользователя»
Список использованных источников (рис. 6)
Рисунок 6 – Список использованных источников
Выход
Осуществляет выход из программы
6

Рабочее пространство
Общие сведения об измерении давления (рис. 7)

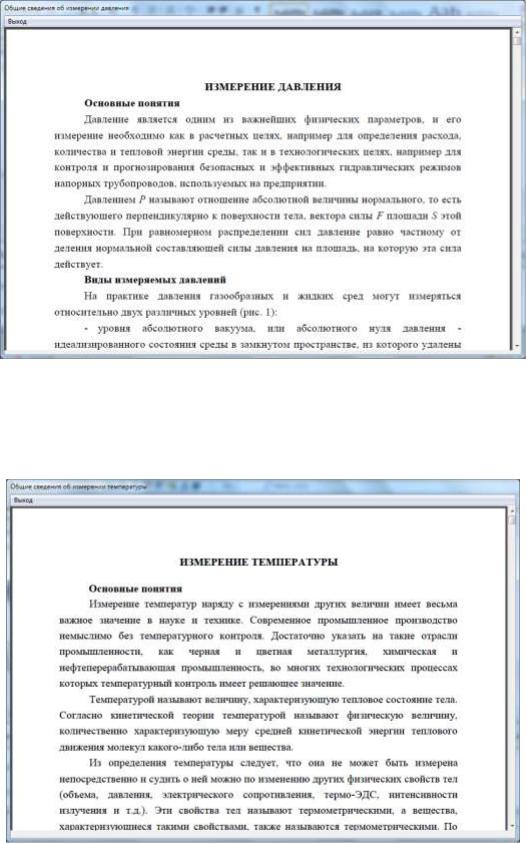

Рисунок 7 – Окно «Общие сведения об измерении давления» При нажатии в рабочем пространстве на кнопку «Общие сведения об измерении
давления» откроется окно с данными об основных методах измерения давления.
Общие сведения об измерении температуры (рис. 8)
Рисунок 8 – Окно «Общие сведения об измерении температуры»
7

При нажатии в рабочем пространстве на кнопку «Общие сведения об измерении температуры» откроется окно с данными об основных методах измерения температуры.
Общие сведения об измерении расхода(рис. 9)

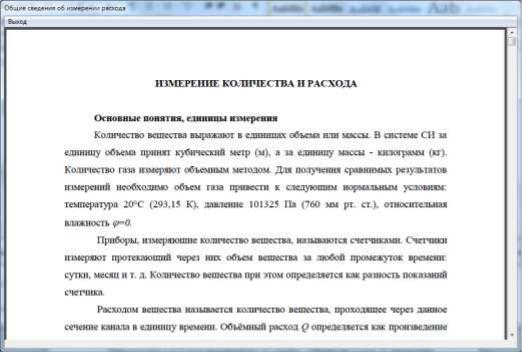

Рисунок 9 – Окно «Общие сведения об измерении расхода» При нажатии в рабочем пространстве на кнопку «Общие сведения об измерении
расхода» откроется окно с данными об основных методах измерения расхода.
Общие сведения об измерении уровня (рис. 10)
8

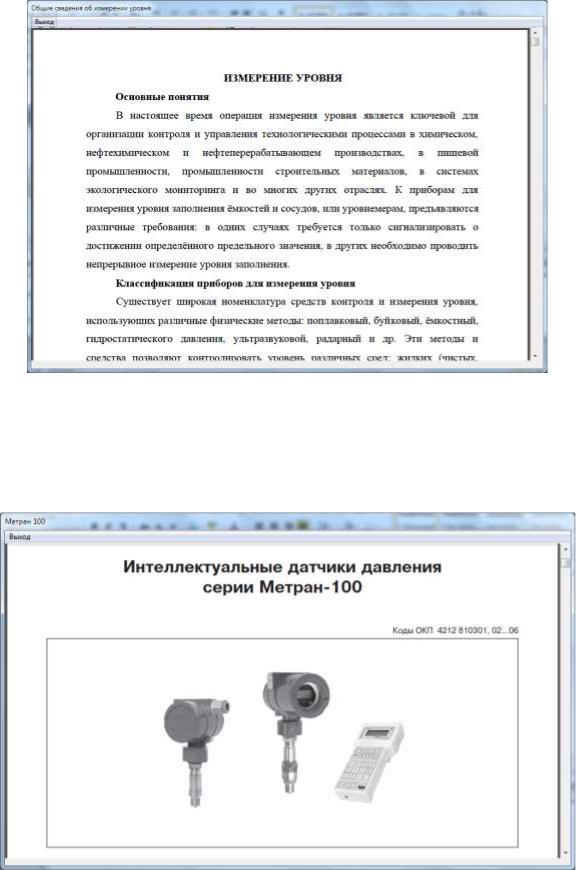

Рисунок 10 – Окно «Общие сведения об измерении уровня»
При нажатии в рабочем пространстве на кнопку «Общие сведения об измерении уровня» откроется окно с данными об основных методах измерения уровня.
При нажатии в рабочем пространстве на одно из четырех изображений приборов открывается окно с данными о соответствующем приборе (рис 11-14).
Рисунок 11 – Окно «Метран-100» с описанием датчика
9

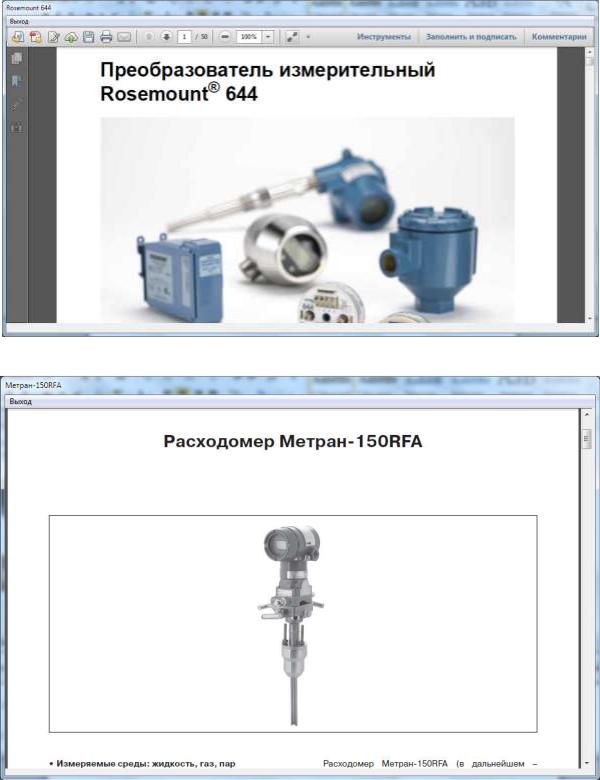

Рисунок 12 – Окно «Rosemount 644» с описанием датчика
Рисунок 13 – Окно «Метран-150RFA» с описанием датчика
10
