2.5 Описание работы основного оборудования

Осветлитель представляет собой реактор, сконструированный для эффективной очистки различных вод, а также для других целей. Принцип его работы основан на процессе фильтрации. Через образующийся слой хлопьев (осадка) подается жидкая среда. Формирование хлопьев обусловлено применением различных коагулянтов, в нашем случае флокулянтов.

Осветлитель представляет собой горизонтальный цилиндрический аппарат с эллиптическими крышками, оснащен тонкослойными модульными блоками, встроенным фильтром и подвижной полимерной загрузкой.

3 Расчетная часть

3.1 Расчет материального баланса

Схема движения материальных потоков представлена на рисунке 3.1.

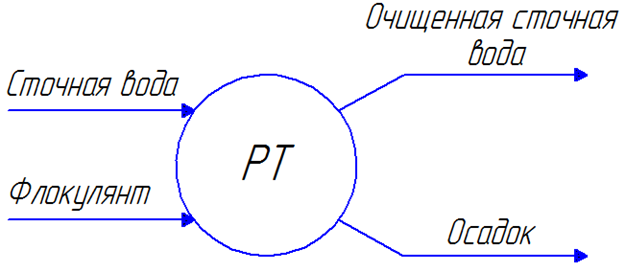

Рисунок 3.1 – Схема материальных потоков

Исходные данные для расчета материального баланса представлены в таблице 3.1.

Таблица 3.1 – Исходные данные

Наименование	Характеристика
1	2
Производительность установки	480 000 т/год
Эффективный фонд рабочего времени	8 000 ч
Расход флокулянта	0,01 кг/ч
Состав сточной воды, %:
Поливинилхлорид	0,017026
Винилхлорид	0,000447
Вода	99,977204
Хлориды	0,005306
После очистки, % :
Очищенная сточная вода	99,976
Шлам	0,024
Состав очищенной воды:
Винилхлорид	0,0005
Поливинилхлорид	0,0012
Вода		99,9929
Хлориды		0,0053
Состав шлама:
Поливинилхлорид		65,98
Вода		33,95
Флокулянт		0,07

Расчет ведем на часовую производительность.

Часовую производительность сточной воды, G_ст.в., кг/ч, определяем по формуле:

где G′_ст.в. – заданная производительность по сточной воде, т/г;

Т_эф – эффективный фонд рабочего времени, ч.

Учитывая процентное массовое значение различных компонентов, находим количество каждого компонента, поступающего в осветлитель, по формуле:

где G_i – количество i-ого компонента в сточной воде, кг/ч;

ω – массовое содержание i-ого компонента в сточной воде, %.

Рассчитываем количество сточной воды после очистки:

Аналогично рассчитываем количество отдельных компонентов в сточной воде после очистки:

Рассчитываем количество шлама после очистки сточной воды:

Аналогично рассчитываем количество отдельных компонентов в шламе после очистки:

Составляем общую таблицу 3.2 материального баланса.

Таблица 3.2 – Общая таблица материального баланса

Приход			Расход
Наименование	кг/ч	%, масс.	Наименование	кг/ч	%, масс.
Флокулянт	0,01	0,000017	Вода	59985,5998	99,976
Сточная вода: - ПВХ - ВХ - Вода - Хлориды	10,2156 0,2682 59986,3224 3,1836	0,017026 0,000447 99,977204 0,005306	Шлам: - ПВХ - Вода - Флокулянт	9,5 4,89 0,01	0,015833 0,00815 0,000017
Итого	59999,9998	100		59999,9998	100
