4. Научное обоснование технологии производства

Ректификация - это массообменный процесс разделения жидких смесей с близкими температурами кипения путем многократного испарения и конденсации. В насадочной ректификационной колонне разделение происходит на поверхности насадки, которая увеличивает площадь контакта между паром и жидкостью.

Принцип действия насадочной ректификационной колонны Исходная смесь этанола и воды подается в середину колонны. В нижней части колонны находится кипятильник, который нагревает смесь, заставляя ее испаряться. Пары поднимаются вверх по колонне, контактируя с холодной жидкостью, которая стекает сверху вниз. На поверхности насадки происходит массообмен между паром и жидкостью. Более летучий компонент (этанол) преимущественно испаряется и переходит в паровую фазу, тогда как менее летучий компонент (вода) конденсируется и переходит в жидкую фазу. В результате многократного испарения и конденсации этанол и вода разделяются, образуя два потока: этанол-ректификат (дистиллят) и вода.

Основные параметры и режимы работы насадочной ректификационной колонны:

• Температура кипения смеси.

• Расход исходной смеси.

• Расход орошения (холодной жидкости, стекающей сверху вниз по колонне).

• Высота насадочного слоя.

• Тип насадки.

Преимущества насадочных ректификационных колонн:

• Высокая эффективность разделения за счет большой площади контакта между паром и жидкостью.

• Низкие потери давления по сравнению с тарельчатыми колоннами.

• Возможность работы с различными типами смесей.

• Простота эксплуатации и обслуживания.

Научное обоснование эффективности насадочных ректификационных колонн:

Эффективность разделения в насадочной ректификационной колонне определяется следующими факторами:

• Высота насадочного слоя: чем выше колонна, тем больше времени на контакт между паром и жидкостью, что приводит к более эффективному разделению.

• Тип насадки: эффективность насадки зависит от ее удельной поверхности и объема свободного пространства. Насадки с большей удельной поверхностью и меньшим объемом свободного пространства обеспечивают более эффективное разделение.

• Скорость пара: оптимальная скорость пара обеспечивает достаточный контакт между паром и жидкостью, но не приводит к чрезмерному уносу жидкости.

• Температура: температура в колонне должна поддерживаться на уровне, обеспечивающем активное испарение и конденсацию.

Контактные устройства в ректификационных колоннах предназначены для увеличения площади контакта между паром и жидкостью, что повышает эффективность разделения.

Существует два основных типа контактных устройств:

1. Тарельчатые контактные устройства состоят из серии горизонтальных тарелок, расположенных одна над другой. Пар проходит через отверстия в тарелках, поднимаясь вверх по колонне. Жидкость стекает с одной тарелки на другую через сливные устройства. На каждой тарелке происходит массообмен между паром и жидкостью.

Типы тарельчатых контактных устройств:

• Колпачковые тарелки

• Ситчатые тарелки

• Клапанные тарелки

2. Насадочные контактные устройства состоят из слоя инертного материала (насадки), который заполняет колонну. Пар проходит через насадку, контактируя с поверхностью насадки. Жидкость стекает сверху вниз по насадке, орошая ее. Массообмен происходит на поверхности насадки.

Типы насадочных контактных устройств:

• Кольца Рашига

• Седла Берля

• Спиральные насадки

• Структурированные насадки

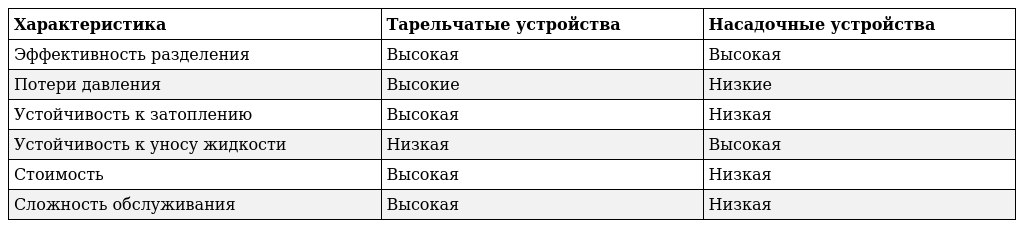

Рисунок 4.1 - Сравнение тарельчатых и насадочных контактных устройств

Выбор типа контактного устройства зависит от конкретных требований процесса разделения, таких как:

• Характеристики разделяемой смеси.

• Требуемая эффективность разделения.

• Допустимые потери давления.

• Стоимость и сложность обслуживания.

В общем случае, тарельчатые устройства используются для разделения сложных смесей, требующих высокой эффективности разделения. Насадочные устройства используются для разделения простых смесей, где требуется низкие потери давления и низкая стоимость

Таким образом, научное обоснование технологии разделения этанола и воды методом ректификации в насадочной колонне заключается в использовании принципа многократного испарения и конденсации при оптимальных параметрах процесса. Эффективность разделения определяется высотой насадочного слоя, типом насадки, скоростью пара и температурой в колонне.
