Физико-химические основы технологического процесса
Флокуляция – процесс, протекающий без изменения электрических свойств частиц с образованием хлопьев, в которых коллоидные частицы связаны за счет химических сил мостиками из макромолекул полимеров.
При флокуляции происходит образование крупных агрегатов, которые оседают под действием силы тяжести; при этом повышается механическая прочность хлопьев и изменяется пористость осадка.
Флокулирующее действие высокомолекулярных веществ основано на адсорбции макромолекул или ассоциатов макромолекул на нескольких твердых частицах и образование мостиков, связывающих частицы между собой.
В качестве флокулянтов используют высокомолекулярные вещества, хорошо растворимые в воде. По современным представлениям, водные растворы высокомолекулярных веществ являются истинными растворами, т.е. гомогенными однофазными термодинамически устойчивыми системами.
Растворение высокомолекулярных веществ в воде протекает медленно. Вначале происходит набухание полимера, а затем образование однородного раствора в результате взаимной диффузии молекул воды и макромолекул полимера. Эти процессы можно ускорить нагреванием и не интенсивным, во избежание деструкции, перемешиванием.
При осветлении во взвешенном слое и фильтровании через пористую загрузку осветлителя вода поступает вместе с флокулянтом и хлопья образуются в самом аппарате.
Технологический расчет
В современной промышленности, эффективное использование ресурсов и минимизация затрат играют ключевую роль в обеспечении конкурентоспособности и прибыльности предприятий. Технологические расчеты являются важным инструментом для достижения этих целей, позволяя оценить и оптимизировать производственные процессы, определить оптимальные параметры оборудования и технологических режимов, а также спрогнозировать затраты и эффективность производства.
Материальный баланс

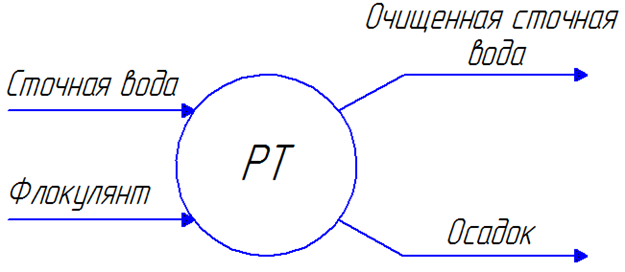

Схема движения материальных потоков представлена на рисунке 3.1.
Рисунок 3.1 – Схема материальных потоков
Исходные данные для расчета материального баланса представлены в таблице 3.1.
Таблица 3.1 – Исходные данные
Наименование |
Характеристика |
1 |
2 |
Производительность установки |
480 000 т/год |
Эффективный фонд рабочего времени |
8 000 ч |
Расход флокулянта |
0,01 кг/ч |
Состав сточной воды, %: |
|
Поливинилхлорид |
0,017026 |
Винилхлорид |
0,000447 |
Вода |
99,977204 |
Хлориды |
0,005306 |
После очистки, % : |
|
Очищенная сточная вода |
99,976 |
Шлам |
0,024 |
Состав очищенной воды: |
|
Винилхлорид |
0,0005 |
Поливинилхлорид |
0,0012 |
Продолжение таблицы 3.1
1 |
2 |
Вода |
99,9929 |
Хлориды |
0,0053 |
Состав шлама: |
|
Поливинилхлорид |
65,98 |
Вода |
33,95 |
Флокулянт |
0,07 |
Расчет ведем на часовую производительность.
Часовую производительность сточной воды, Gст.в., кг/ч, определяем по формуле:
где G′ст.в. – заданная производительность по сточной воде, т/г;
Тэф – эффективный фонд рабочего времени, ч.
Учитывая процентное массовое значение различных компонентов, находим количество каждого компонента, поступающего в осветлитель, по формуле:
где Gi – количество i-ого компонента в сточной воде, кг/ч;
ω – массовое содержание i-ого компонента в сточной воде, %.
Рассчитываем количество сточной воды после очистки:
Аналогично рассчитываем количество отдельных компонентов в сточной воде после очистки:
Рассчитываем количество шлама после очистки сточной воды:
Аналогично рассчитываем количество отдельных компонентов в шламе после очистки:
Составляем общую таблицу 3.2 материального баланса.
Таблица 3.2 – Общая таблица материального баланса
Приход |
Расход |
||||
Наименование |
кг/ч |
%, масс. |
Наименование |
кг/ч |
%, масс. |
1 |
2 |
3 |
4 |
5 |
6 |
Флокулянт |
0,01 |
0,000017 |
|
|
|
Сточная вода: - ПВХ - ВХ - Вода - Хлориды |
10,2156 0,2682 59986,3224 3,1836
|
0,017026 0,000447 99,977204 0,005306 |
Шлам: - ПВХ - Вода - Флокулянт
|
9,5 4,89 0,01
|
0,015833 0,00815 0,000017 |
