3.3 Технологический расчет основного аппарата

Технологический расчет направлен на определение размеров основного технологического оборудования – осветлителя.

Осветлитель представляет собой горизонтальный цилиндрический аппарат с эллиптическими крышками, оснащенный встроенным фильтром.

3.3.1 Определение гидравлической крупности разделения.

Крупность разделения, w, м/с, определим по формуле [1]:

(3.9)

где Н – глубина проточной части отстойника, Н = 0,8÷1,2 м;

t – время отстаивания в лабораторном цилиндре при высоте слоя h;

n – коэффициент, зависящий от свойств взвешенных веществ, для

коагулированных веществ 0,25;

k – коэффициент использования объема, равен 0,8.

3.3.2 Определение площади осветления.

Расчет площади осветления, Fосв, м2, производим по формуле:

(3.10)

где Fзо – площадь зоны осветления, м2;

Fзот – площадь отделения осадка, м2;

Qрас – расчетный расход воды;

Vз.о. – скорость восходящего потока воды в зоне осветления, принимается в

зависимости от содержания взвешенных веществ в воде (C), поступающей в

осветлитель, Vз.о. =1,2 мм/с [21];

K – коэффициент распределения воды между зоной осветления и

осадкоуплотнителем, [21], K = 0,6

3.3.3 Определение основных размеров осветлителя.

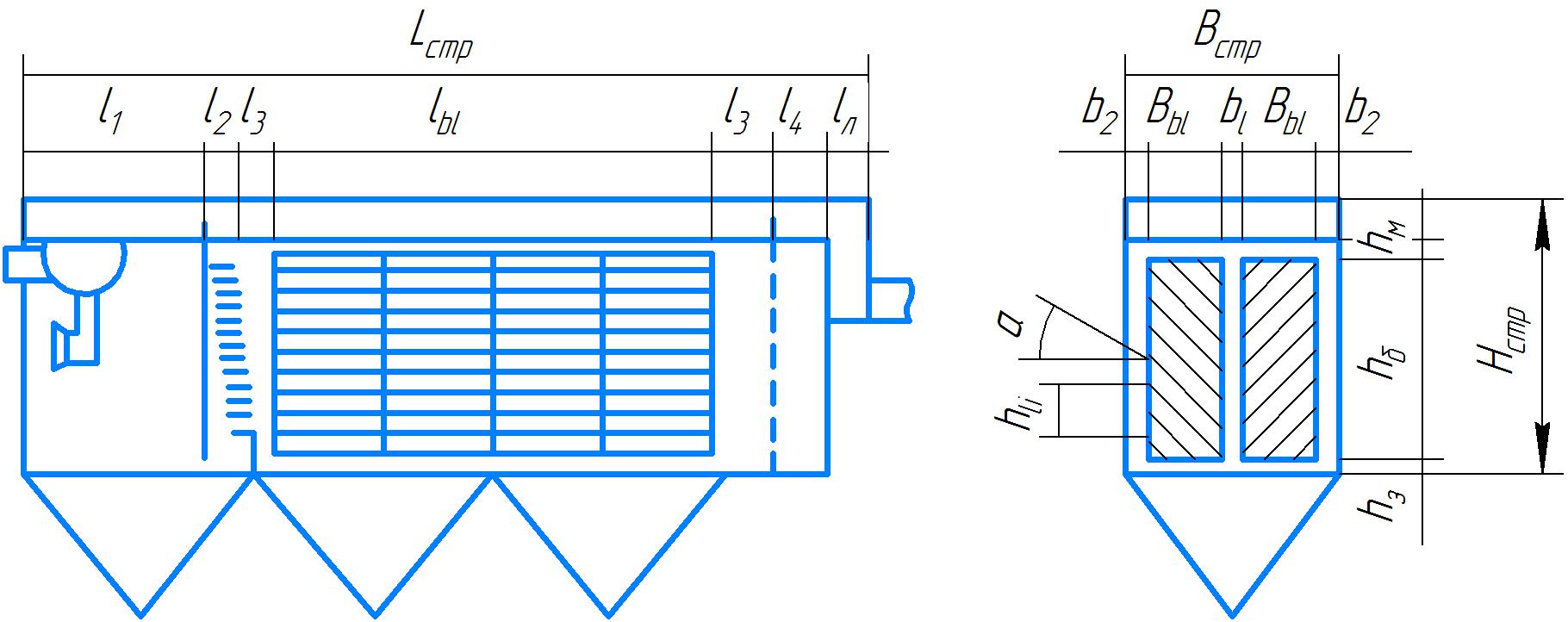

Рассчитываемые строительные размеры [22], показаны на рисунке 3.3

Рисунок 3.3 – Эскиз осветлителя

Строительная ширина Встр, м, отстойника будем находиться по формуле:

(3.11)

где Bl – ширина тонкослойного блока, назначается из допустимого прогиба листа,

выбранного для тонкослойного блока (Δ = -5мм) при наклоне под углом

сползания осадка, Bl = 0,9 м;

– принимается равным 0,25 м, по СНиП 2.04.02-85;

– принимается равным 0,05-0,1 м, по СНиП 2.04.02-85.

Строительная высота отстойника Нстр, м, определяется по формуле:

(3.12)

где h3 – высота, необходимая для расположения рамы, на которой

устанавливаются блоки (h3 = 0,2-0,3 м; hм = 0,l м);

Нb – высота блока с параллельными пластинами, определяем по формуле 3.13

(3.13)

где πi – количество ярусов в блоке

hi – высота яруса, м;

α – угол наклона пластин, принимаем равным 30о

Определим длину яруса, Lb, м, по формуле:

(3.14)

где uw – скорость потока воды в ярусе отстойника, мм/с, применяемая по

табл. 31 СНиП 2.04.03-85;

hli – высота яруса, м, по таблице 31 СНиП 2.04.03-85;

КdIs – коэффициент сноса выделенных частиц (рифленые пластины КdIs=1);

Uо - гидравлическая крупность х частиц, определили в пункте 3.3.1.

Строительную длину тонкослойного отстойника Lcтp, м, определим по формуле:

(3.15)

где l1 – длина зоны грубой очистки

l2 = 0,2 м, если распределение осуществляется дырчатой перегородкой l2 = 0;

l3 = 0,2-0,25 м;

l4 = 0,15-0,2 м.

Длина зоны грубой очистки служит для выделения крупных примесей.

Объем зоны рассчитывается на 2-3-минутное пребывание потока.

Определим по формуле:

(3.16)

где Kset - коэффициент использования зоны, принимаем равным 0,3.

Габаритные размеры: 7500×2150×2950 мм. Площадь зоны осветления 13,89 м2.
