34. Назначение, устройство и правила пользования впхр.
Войсковой прибор химической разведки (ВПХР) это техническое средство, предназначенное для определения в воздухе, на местности, вооружении, технике зарина, зомана, иприта, а также присутствия в воздухе паров VX, фосгена, дифосгена, синильной кислоты и хлорциана.
Состоит из: 1) корпуса с размещенными в нем ручным насосом, бумажными кассетами с индикаторными трубками; 2) противодымных фильтров; 3) насадки к насосу; 4) защитных колпачков; 5) электрического фонаря; 6) грелки и патронов к ней. В комплект прибора входят индикаторные трубки трех видов: • для определения зомана, зарина и VX - с одним красным кольцом и красной точкой; • для определения фосгена, дифосгена, синильной кислоты и хлорциана - с тремя зелеными кольцами; • для определения иприта - с одним желтым кольцом. Грелка – для подогревания индикаторных трубок при температуре окружающего воздуха от -40 до +15 °С и используется: • для разогрева трубок на иприт при температуре 15 °С и ниже; • для подогрева трубок на ОВ типа зоман при температуре 0 °С и ниже; • для оттаивания содержимого ампул в индикаторных трубках.
Правила пользования войсковым прибором химической разведки (ВПХР):
1. В начале работы с ВПХР необходимо проверить его комплектность, исправность насоса, пригодность индикаторных трубок и др.
2. Кассета с индикаторными трубками размещается так, чтобы вверху находились трубки с красным кольцом и точкой, затем — трубки с тремя зелёными кольцами и внизу — трубки с жёлтым кольцом.
3. В походном положении ВПХР носят на левом боку и закрепляют тесьмой вокруг пояса. При работе прибор передвигается вперёд.
4. При подозрении на наличие в воздухе отравляющих веществ надевают противогаз и исследуют воздух с помощью индикаторных трубок. Исследование проводят сначала трубками с красным кольцом и точкой, затем трубками с тремя зелёными кольцами и в последнюю очередь — с жёлтым кольцом.
5. Для того чтобы вскрыть индикаторную трубку, необходимо взять насос в левую руку, а трубку в правую, сделать надрез обоих концов трубки с помощью ножа, расположенного в головке насоса, и обломить надрезанные концы с помощью специальных углублений, имеющихся на головке насоса.
6. Ампулы в индикаторной трубке разбиваются с помощью штырей ампуловскрывателя, расположенного в торце ручки насоса. При этом необходимо использовать ампуловскрыватель, соответствующий маркировке индикаторной трубки.
35. Назначение, устройство и правила пользования пхр-мв.
ПХР-МВ — прибор химической разведки медицинской и ветеринарной служб.
Предназначен для обнаружения:
в воде — зарина, зомана, V-газов, сернистого и азотистого ипритов, хлорциана, синильной кислоты и её солей, содержащих мышьяк отравляющих веществ, алкалоидов и солей тяжёлых металлов;
в фураже — зарина, зомана, V-газов, сернистого и азотистого иприта, люизита, синильной кислоты, хлорциана, фосгена и дифосгена;
в воздухе и на разных предметах — зарина, зомана, V-газов, иприта, сернистого и азотистого люизита, синильной кислоты, хлорциана, мышьяковистого водорода, фосгена и дифосгена.
Также прибор позволяет:
отбирать пробы воды, продуктов, почвы и других материалов для их обследования в химической лаборатории.

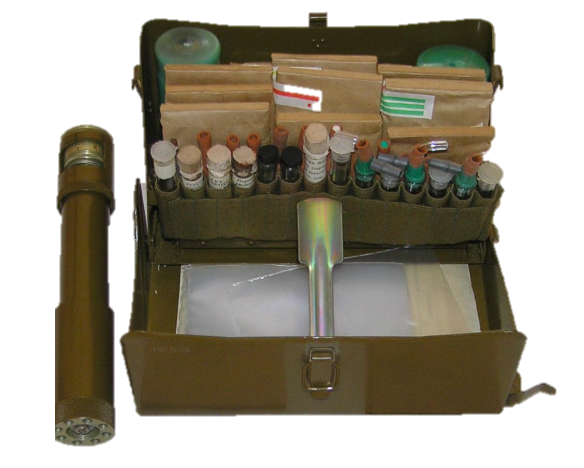

Прибор химической разведки медицинской и ветеринарной служб ПХР-МВ состоит из:
Корпуса с крышкой.
Коллекторного насоса, позволяющего прокачивать воздух одновременно через 2–5 индикаторных трубок.
Комплекта индикаторных средств (трубок в кассетах, матерчатых кассет с сухими реактивами).
Комплекта для отбора проб.
В комплект прибора также входят лопатка для взятия проб, ножницы, пинцет, держатель и подвесы для пробирок, лейкопластырь для заклеивания банки с взятыми пробами.
Перед использованием прибора ПХР-МВ необходимо проверить его исправность. Для этого внешним осмотром определяют целостность индикаторных трубок и сохранность ампул в них, а также исправность насоса и его крепления, исправность замка и плотность прилегания крышки к корпусу прибора.
Правила пользования ПХР-МВ:
Одну (опытную) трубку немаркированным концом вставляют в отверстие коллектора насоса (при этом остальные отверстия коллектора должны быть закрыты) и просасывают через неё воздух, сделав ручкой насоса 5–6 качаний. Через вторую (контрольную) трубку воздух не прокачивают.
После этого ампуловскрывателем разбивают нижнюю ампулу в обеих трубках и их встряхивают так, чтобы реактив попал в наполнитель, и наблюдают за изменением окраски наполнителей.
Изменение окраски наполнителя какой-либо индикаторной трубки, соответствующее цветному эталону, показывает наличие в воздухе отравляющего вещества, определяемого этой трубкой.
