1.2 Обзор существующих конструкций гайковерта
При выборе инструмента за основу берем широко используемые и положительно зарекомендовавшие себя на станциях технического обслуживания, модели электрических гайковертов.
Гайковерт – это инструмент автосервиса, используемый для закручивания и раскручивания разнообразных элементов, таких как гайки, болты и прочее. Гайковерты применяют на любых этапах ремонта автомобиля для того, чтобы закрепить ранее снятые элементы или же, наоборот, снять какую-либо деталь.
Удобство в работе обеспечивает небольшой вес.
Как правило, гайковерты оснащены мощным и надежным мотором, что особенно актуально при раскручивании крепежных элементов в трудных случаях. Также современный гайковерт имеет функцию реверса и так называемый SDS патрон, для быстрого зажима и надежного захвата насадок.
Гайковерты делятся на пневматические и электрические. Первые предназначены для работ, требующих особой точности при затягивании крепежа и используются в основном с крупногабаритными машинами. Функция ударно – импульсивного момента обеспечивает пневматическим гайковертам большой крутящий момент.
Электрический гайковерт – статического принципа действия и он, в свою очередь, работает с крепежными элементами с постоянным усилием, что позволяет без труда откручивать старые соединения. Хорошо известны гайковерты таких производителей как Bosch, Makita, Metabo и некоторых других.
Рассмотрим гайковерты, которые используются в ремонтных мастерских.
Makita TW0350 ударный гайковерт (рис. 1.1) предназначен для отвертывания и завертывания гаек и футорок колес легкового автомобиля, автобусов и прицепов в условиях автотранспортных предприятий и станций технического обслуживания автомобилей.

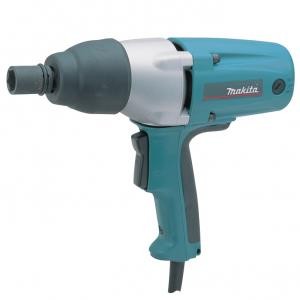

Рисунок 1.1 - Makita TW0350 Ударный гайковерт
Таблица 1.1 – Техническая характеристика Makita TW0350
Тип |
переносной |
Принцип действия |
ударно-вращательный |
Макс. число оборотов, об/мин |
2000 |
Макс. число ударов, уд/мин |
2000 |
Макс. крут момент, Нм |
350 |
Мощность, Вт |
400 |
Макс. Диаметр болта |
22 |
Габаритные размеры, мм |
длина-283 |
Масса, кг |
2.9 |
Ударный гайковерт Hitachi WR 16 SA используется для затягивания и ослабления болтов и гаек. Применяется как в быту, так и в строительстве. Регулируя крутящий момент и направление вращения, можно осуществить целый ряд ремонтно-строительных операций.

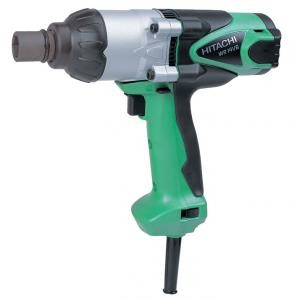

Рисунок 1.2 - Hitachi WR16VB
Таблица 1.2 – Техническая характеристика
Тип |
Переносной |
Принцип |
ударно-вращательный |
Макс. число оборотов, об/мин |
1900 |
Макс. число ударов, уд/мин |
2100 |
Макс. крут момент, Нм |
360 |
Мощность, Вт |
480 |
Макс. Диаметр болта |
22 |
Габаритные размеры, мм |
длина-259 |
Масса, кг |
2,9 |
Ударный гайковерт DeWalt DW 294 - инструмент с крутящим моментом
440 Нм. Данный крутящий момент сохраняется при работе в режиме реверса. Благодаря компактной и легкой конструкции, работа с гайковертом становится более удобной. Также удобной работе способствует дополнительная рукоятка, за счет которой снижается уровень вибрации.
Рисунок 1.3 –DeWALT DW294
Таблица 1.3 - Техническая характеристика
Тип |
переносной |
Принцип |
ударно-вращательный |
Макс. Число оборотов, об/мин |
2200 |
Макс. число ударов, уд/мин |
2700 |
Макс. крут момент, Нм |
440 |
Мощность, Вт |
440 |
Макс. Диаметр болта |
22 |
Габаритные размеры, мм |
292х216 |
Масса, кг |
3,2 |
Высокие показатели момента и скорости вращения увеличивают производительность работы. Прорезиненная рукоятка снижает уровень вибраций и повышает удобство работы. Прочный дизайн увеличивает надежность инструмента.
