27. Применение электронно-лучевых осциллографов для наблюдения сигналов и измерения амплитудных и временных параметров сигналов. Погрешности измерения.

Основные применения ЭЛО:

1. Наблюдение формы сигналов:

   • Визуализация периодических сигналов (синусоидальных, прямоугольных, пилообразных)

   • Анализ непериодических и импульсных сигналов

   • Наблюдение переходных процессов

2. Измерение амплитудных параметров:

   • Определение амплитуды сигнала (размах, пиковое значение)

   • Измерение постоянной составляющей

   • Анализ уровня шумов и помех

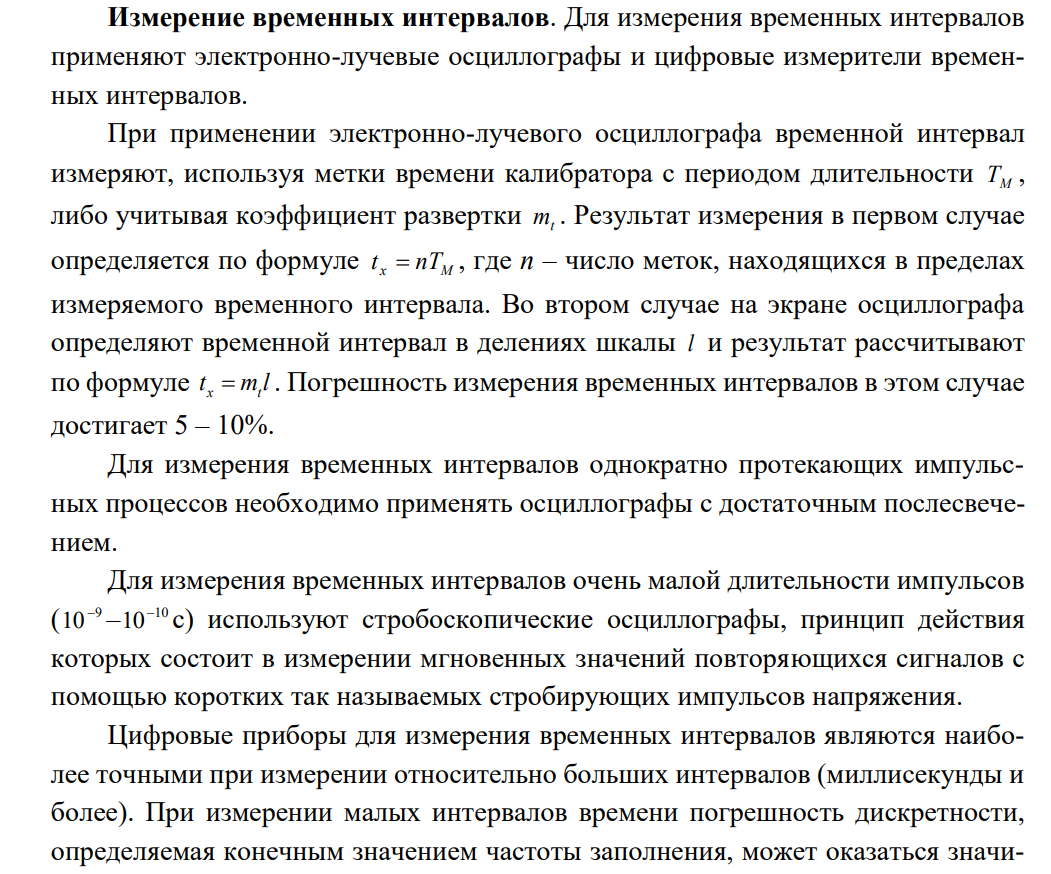

3. Измерение временных параметров:

   • Определение периода и частоты

   • Измерение длительности импульсов

   • Анализ временных задержек между сигналами

   • Оценка фронтов и спадов импульсов

Методы измерений:

1. Прямые измерения по шкале экрана:

   • Использование градуированной сетки (делений)

   • Учет коэффициента отклонения по вертикали (В/дел)

   • Учет коэффициента развертки по горизонтали (сек/дел)

2. Измерения с помощью курсоров:

   • Вертикальные курсоры для амплитудных измерений

   • Горизонтальные курсоры для временных измерений

При работе с осциллографами возникают следующие основные погрешности:

1. Аппаратные погрешности:

   • Погрешность усилителя вертикального отклонения (обычно 2-5%)

   • Погрешность генератора развертки (1-3%)

   • Нелинейность развертки (0.1-1%)

   • Погрешность АЦП (в цифровых осциллографах)

2. Методические погрешности:

   • Ошибки визуального считывания (до 0.5 дел)

   • Параллакс при наблюдении под углом

   • Влияние входного сопротивления осциллографа на цепь

   • Ограниченная полоса пропускания

3. Погрешности условий измерения:

   • Температурные дрейфы

   • Наводки и помехи

   • Нестабильность питания

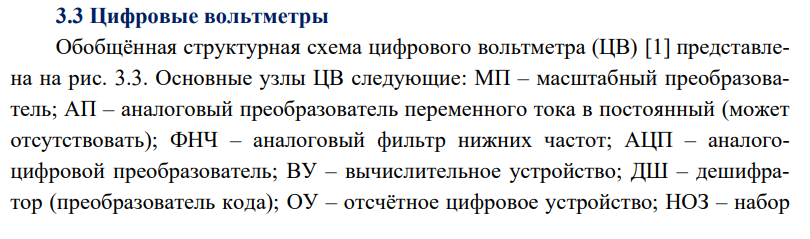

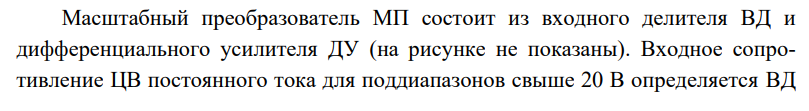

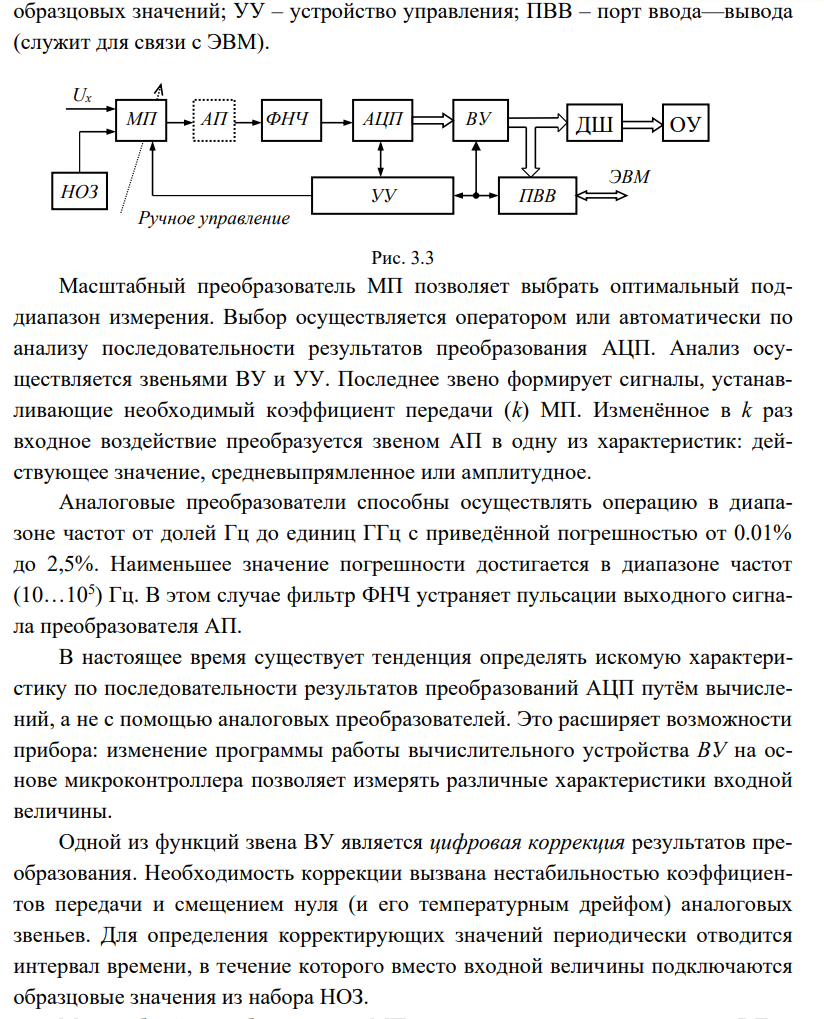

28. Цифровые измерительные устройства, их виды.

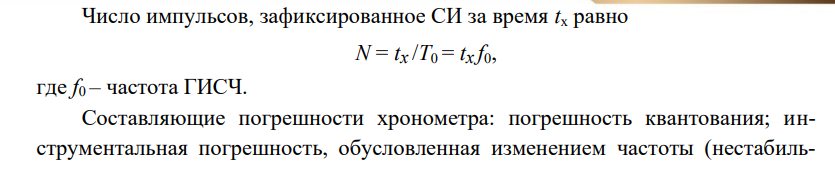

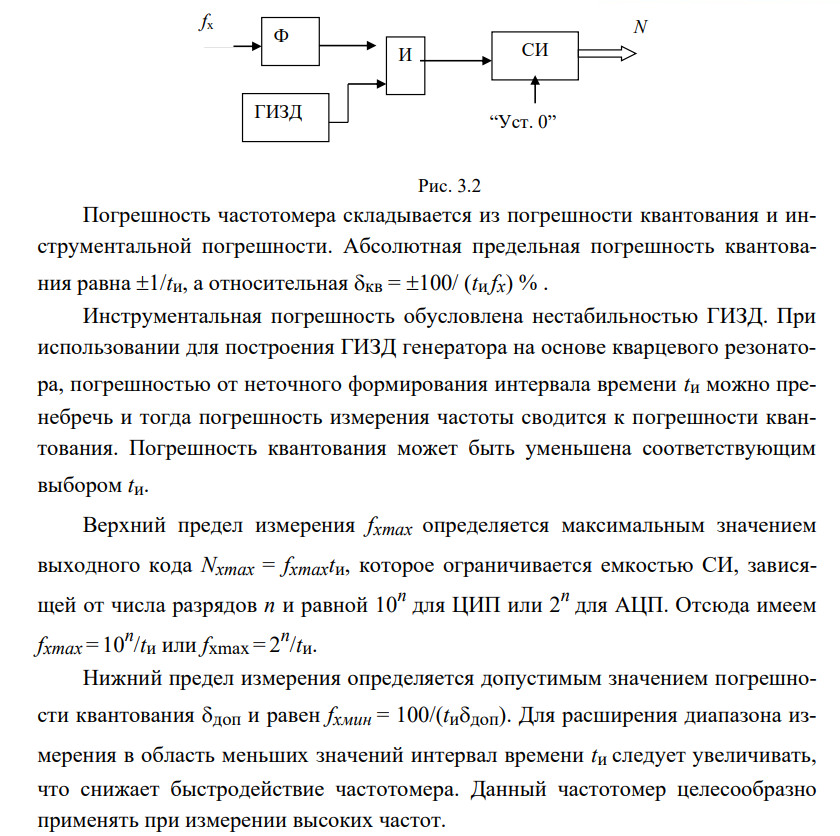

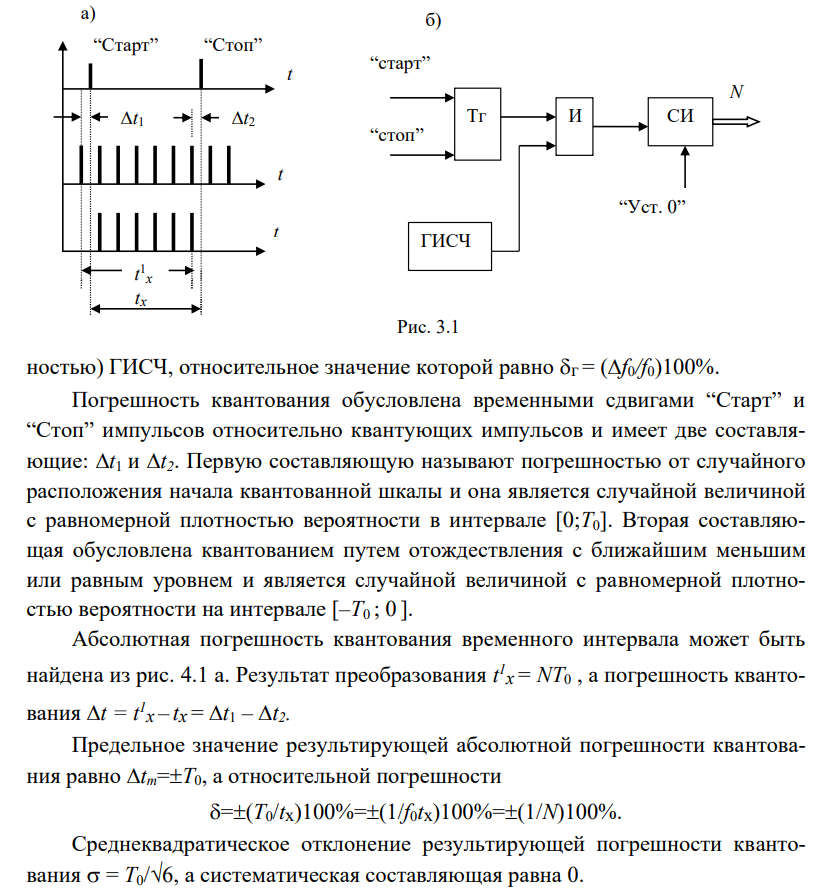

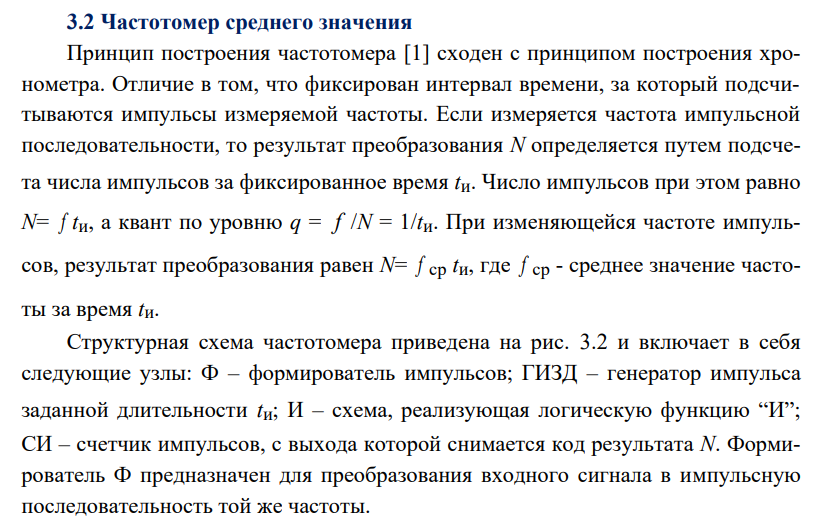

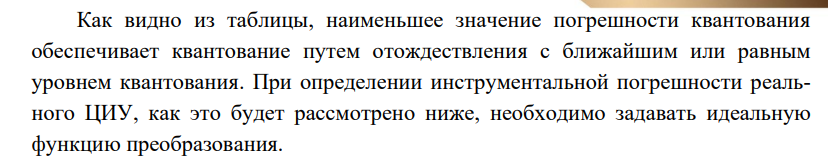

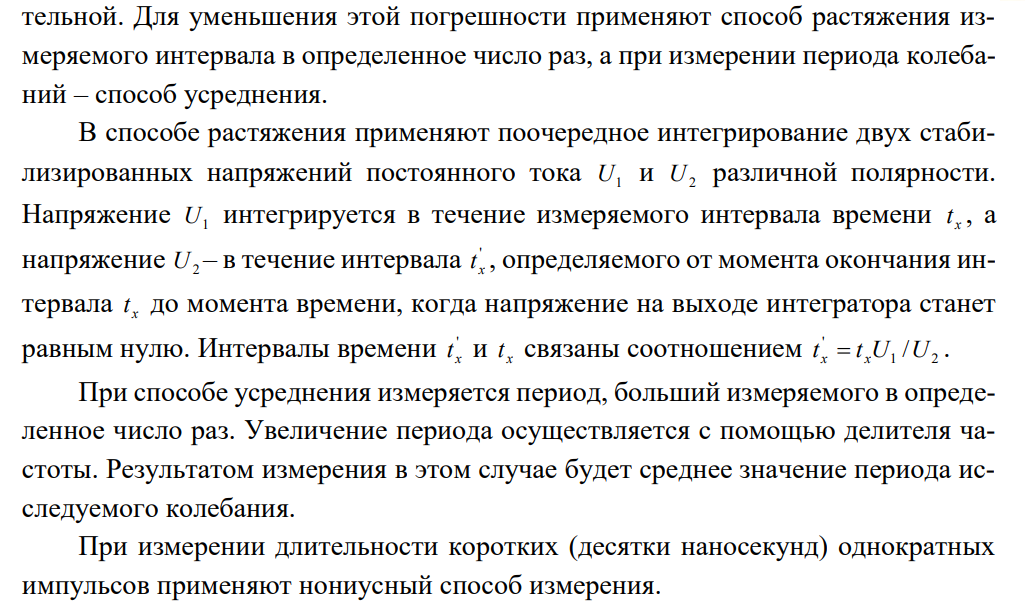

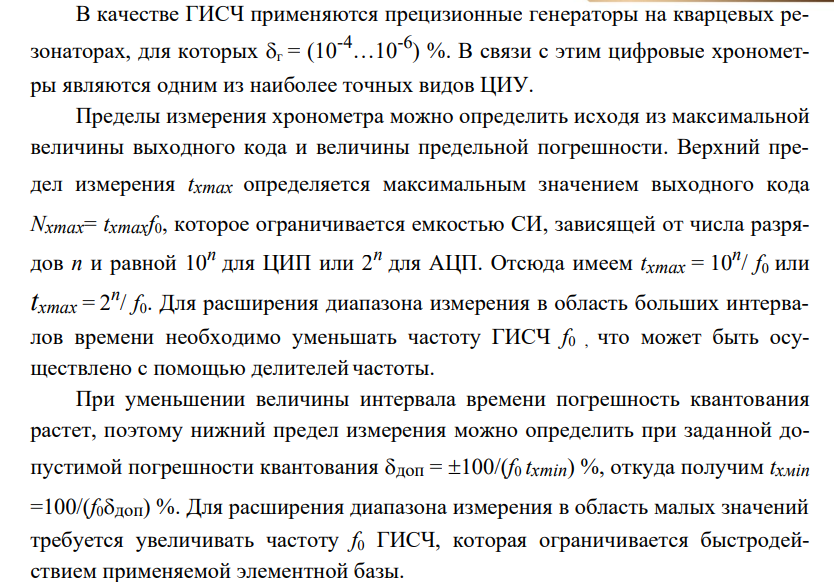

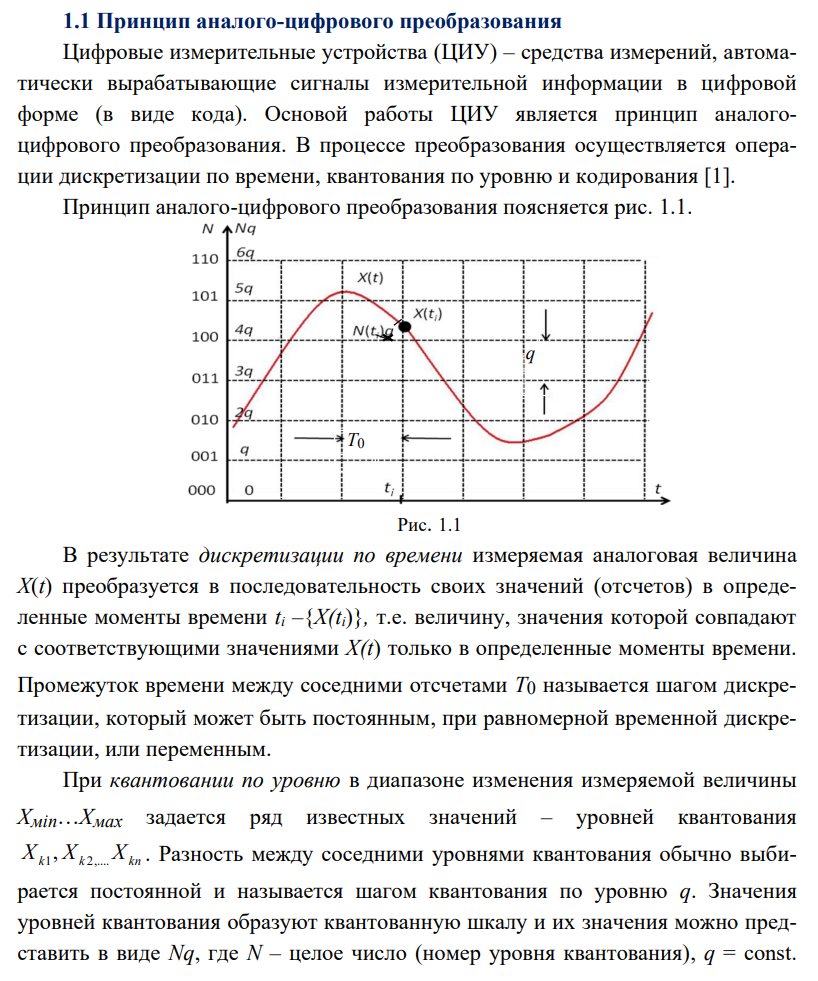

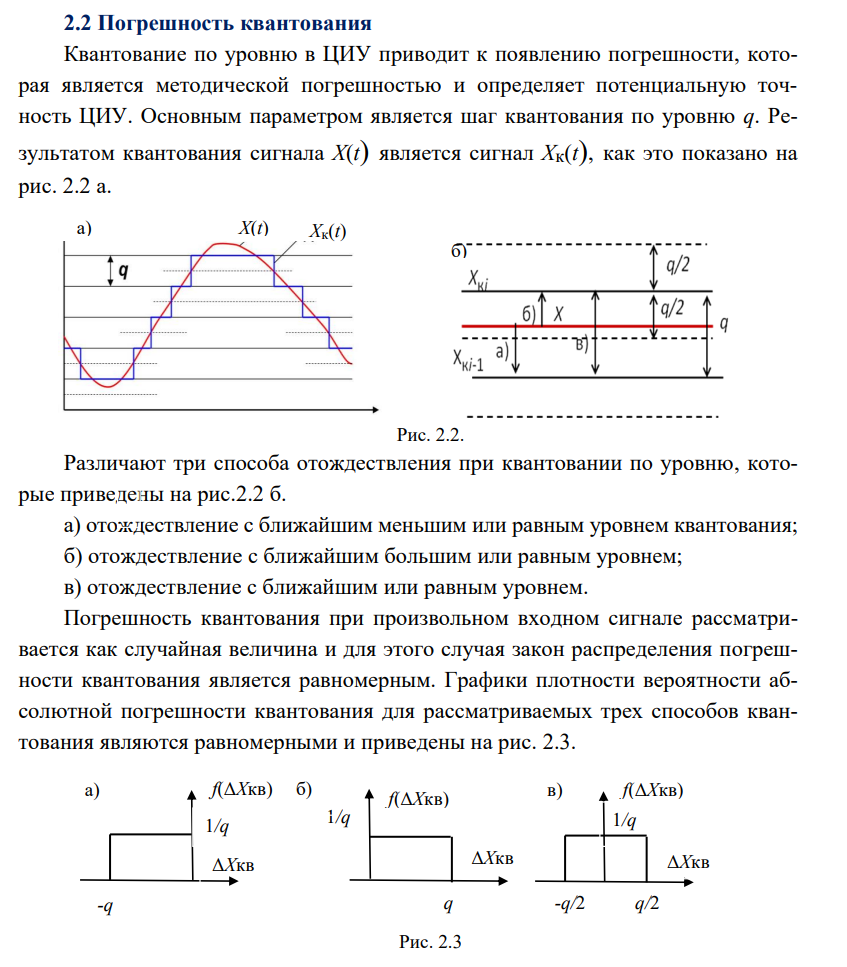

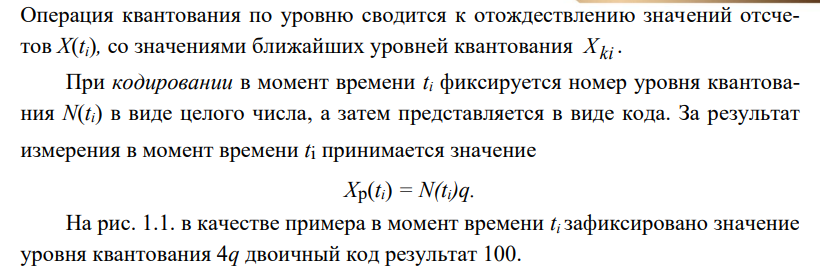

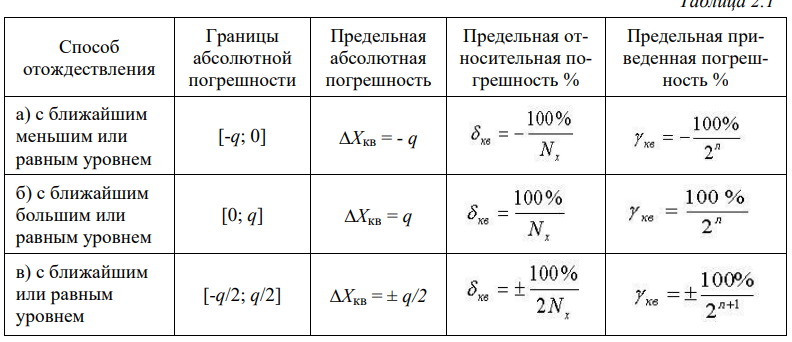

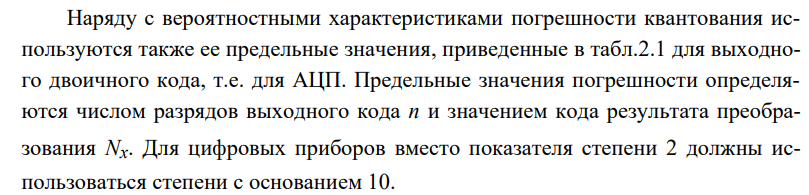

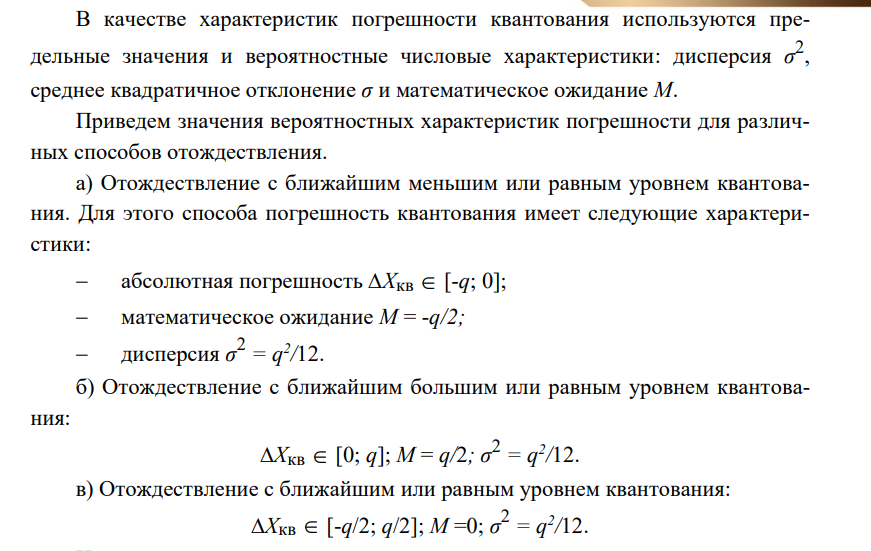

29. Принцип аналого-цифрового преобразования. Погрешность квантования и ее характеристики.
