Добавил:
Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:

лабы / материалкалаб4

.docx
Скачиваний:
0
Добавлен:
21.06.2025
Размер:
1.52 Mб
Скачать

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра физической химии

отчет

по лабораторной работе №4

по дисциплине «Материаловедение»

ТЕМА: МИКРОСТРУКТУРЫ СТАЛЕЙ ПОСЛЕ ТЕРМИЧЕСКРЙ ОБРАБОТКИ

Студенты гр. 358

.

.

Преподаватель

Карпов О. Н.

Санкт-Петербург

2025

Основные теоретические положения

Закалка - нагрев стали до температуры выше критической (обычно на 30–50°C), выдержка и быстрое охлаждение в жидкости (вода, масло) для получения неравновесных структур (мартенсит). Область применения - инструментальные и конструкционные стали (ножи, пружины, подшипники).

Режимы проведения:

1.Температура: 750–950°C.

2.Охлаждение: в воде или масле.

Отпуск - нагрев закалённой стали до температуры ​150–650°C для снижения хрупкости и внутренних напряжений. Область применения: Детали, требующие сочетания прочности и пластичности (валы, шестерни).

Режимы провдения:

1.Низкий отпуск (150–200°C) — для сохранения твёрдости (инструменты).

2.Средний отпуск (350–500°C) — для пружин.

3.Высокий отпуск (550–650°C) — улучшение ударной вязкости.

Нормализация - нагрев до A3+(40–50°C), выдержка и охлаждение на воздухе для получения мелкозернистой структуры (сорбит, перлит). Область применения: Предварительная обработка перед закалкой или улучшение механических свойств.

Режимы проведения:

1.Температура: 800–950°C.

2.Охлаждение: воздух.

Критическая скорость закалки - минимальная скорость охлаждения, при которой аустенит превращается в мартенсит без образования промежуточных структур.

Таблица 1 – охлаждающие среды, применяемые в технологии ТО

Среда

Скорость охлаждения

Применение

Вода

Очень высокая

Углеродистые стали

Масло

Умеренная

Легированные стали

Воздух

Низкая

Нормализация, отжиг

Солярные растворы

Высокая

Сложные сплавы

Микроструктуры и их особенности:

Мартенсит:

1.Морфология - игольчатая или пластинчатая структура.

2.Размеры: иглы длиной 1–10 мкм.

Троостит:

1.Морфология - мелкодисперсная смесь феррита и цементита.

2.Размеры: частицы цементита < 0.1 мкм.

Сорбит:

1.Морфология - более крупные частицы цементита в феррите.

2.Размеры: 0.1–0.5 мкм.

Цель работы

Ознакомление с микроструктурой конструкционной стали до и после термической обработки.

Приборы и материалы

Металлографический микроскоп, коллекция микрошлифов конструкционной стали после термической обработки.

Обработка экспериментальных данных

Таблица 2 – влияние термической обработки на микроструктуру стали 45

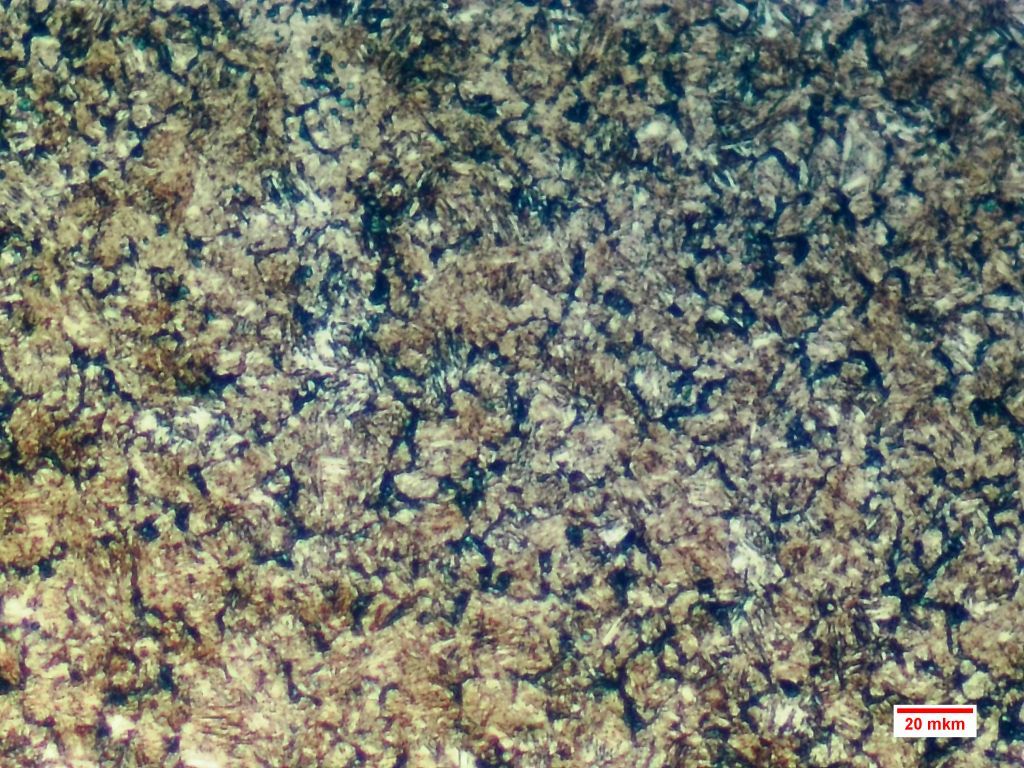

Микрофото образец №1

ТО-Полная закалка

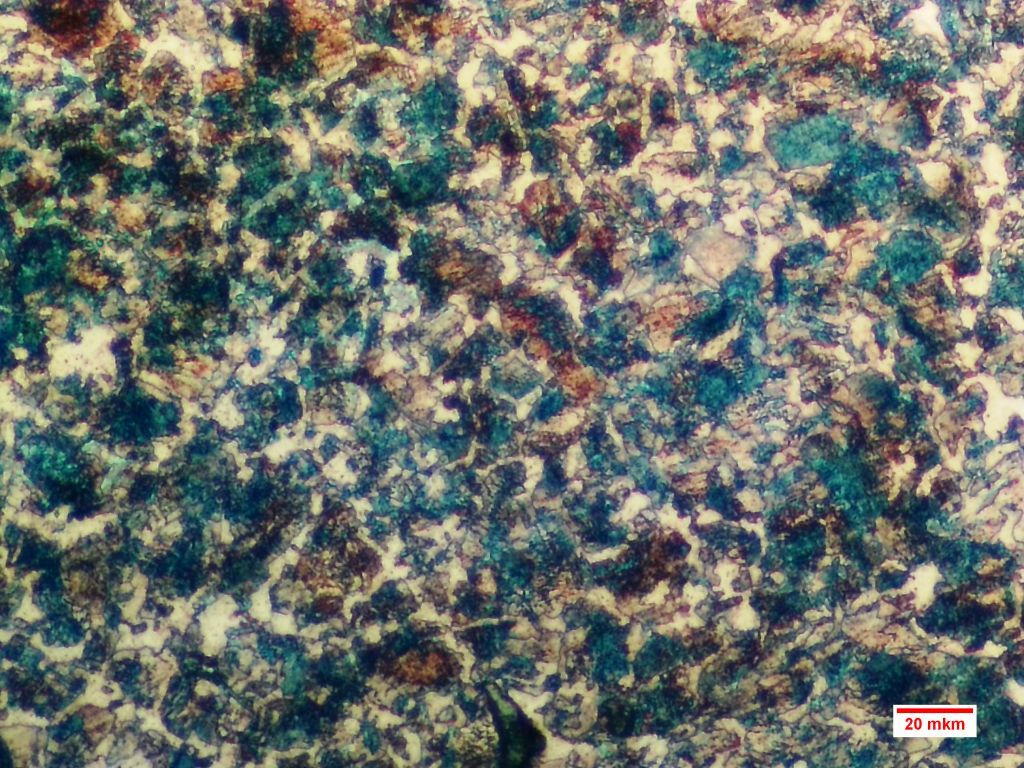

Сталь 45 – исходный образец

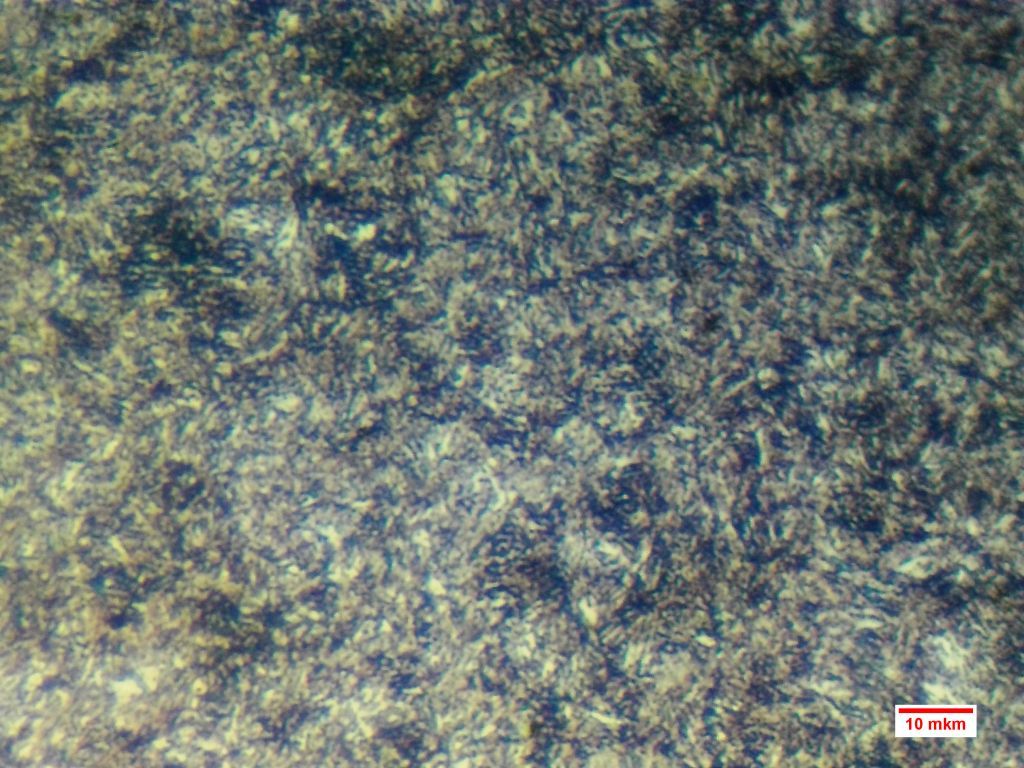

Микрофото образец №3

ТО-Полная закалка

Химический состав:

углерод: 0.42–0.50%, кремний: 0.17–0.37%, марганец: 0.50–0.80%, хром: 0.25%, никель: до 0.25%, медь: до 0.25%, сера: до 0.040%, фосфор: до 0.035%.

Температуры критических точек:

Структурные составляющие

1.Феррит

2.Перлит

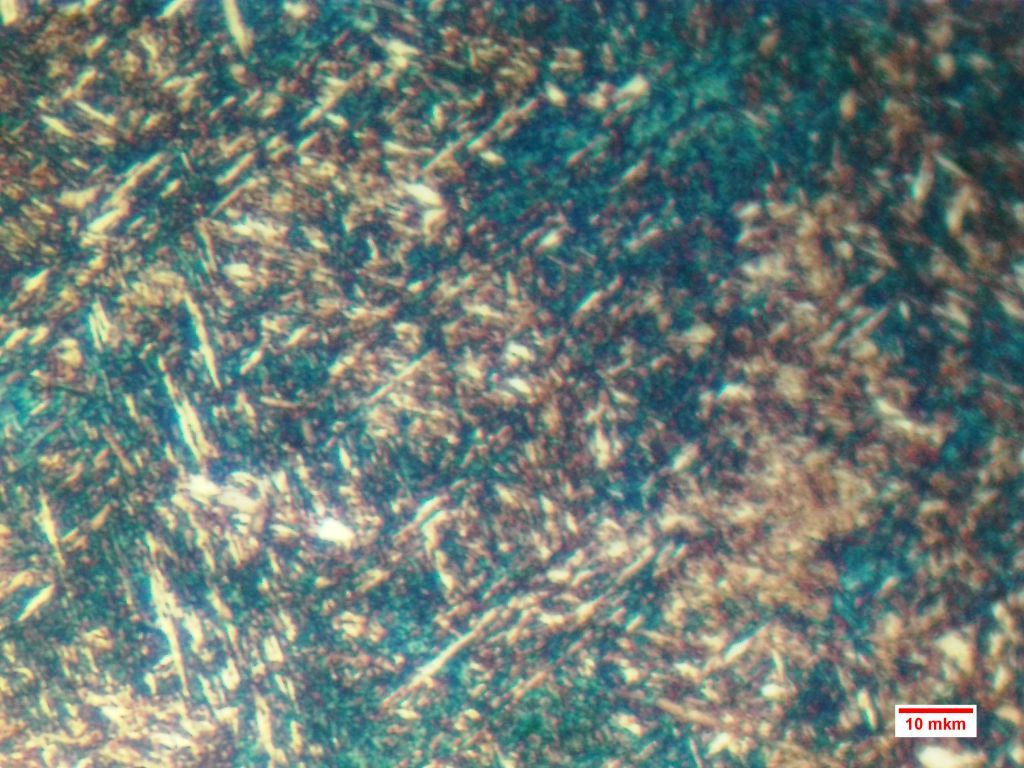

Образец №5

ТО-Закалка в масле

Микрофото образец №7

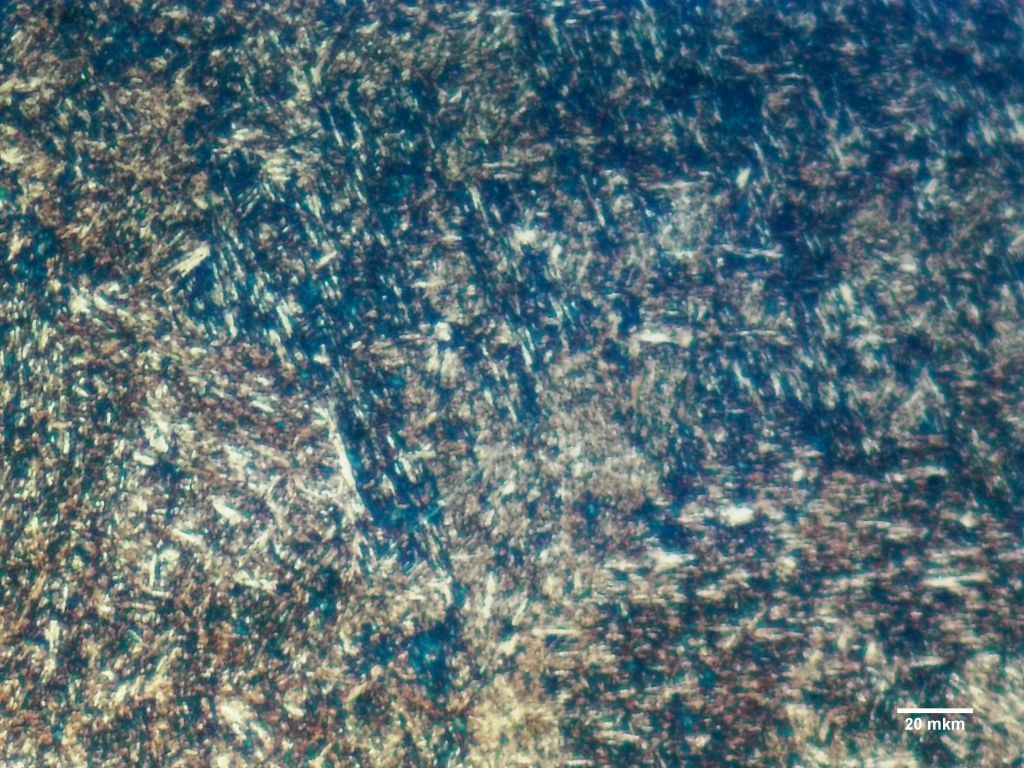

ТО-Средний отпуск

Анализ микроструктуры образцов:

Таблица 3 – анализ микроструктуры образца №1

Образец №1

Термическая обработка: Полная закалка

Нагрев:

Охлаждение в холодной воде

Структурные составляющие:

1.Мартенсит

Структурные превращения:

Таблица 4 – анализ микроструктуры образца №3

Образец №3

Термическая обработка: Полная закалка

Нагрев: 840

Охлаждение в горячей воде

Структурные составляющие:

1.Мартенсит

2.Троостит

Структурные превращения:

Таблица 5 – анализ микроструктуры образца №5

Образец №5

Термическая обработка: Закалка в масле

Нагрев:

Охлаждение в масле

Структурные составляющие:

1.Перлит

Структурные превращения:

Таблица 6 – анализ микроструктуры образца №7

Образец №7

Термическая обработка: Средний отпуск

Нагрев:

Охлаждение на воздухе

Структурные составляющие:

1.Троостит

Структурные превращения:

Выводы

В ходе проведения данной лабораторной работы было произведено ознакомление с микроструктурой конструкционный стали до и после термической обработки.

Также благодаря металлографическому микроскопу и коллекции микрошлифов конструкционной стали были проанализированы образцы №1,3,5 и 7, виды их термической обработки, температуры нагрева и виды охлаждений. Были указаны структурные составляющие и структурные превращения для каждого из образцов.

Возможность применения оптической микроструктуры заключается в использовании для визуализации микроструктур, позволяет идентифицировать структурные составляющие. Недостатки для исследуемых материалов заключаются в необходимости дополнительной подготовки (шлифовка, полировка и т. д.). Таким образом, можно прийти к заключению, что применение оптической микроскопии для изучения микроструктур – хорошая возможность анализа микроструктур, но требует дополнения в виде детального изучения и точного определения состава.

Соседние файлы в папке лабы
